DOC4 PARAMETRIX SX

O Parametrix dispõe de uma versão concebida especificamente para facilitar o fluxo de trabalho em máquinas da categoria SX.
Em particular, permite ao operador gerir eficientemente as combinações de cortes, de modo a otimizar o respetivo processo produtivo.
Neste capítulo são descritas funcionalidades que diferem da versão base do Parametrix.


Secção lateral

Os botões situados no canto superior direito permitem ao operador mudar o ecrã do Parametrix.


Cada ecrã é responsável por um aspeto específico da maquinação de uma chapa.

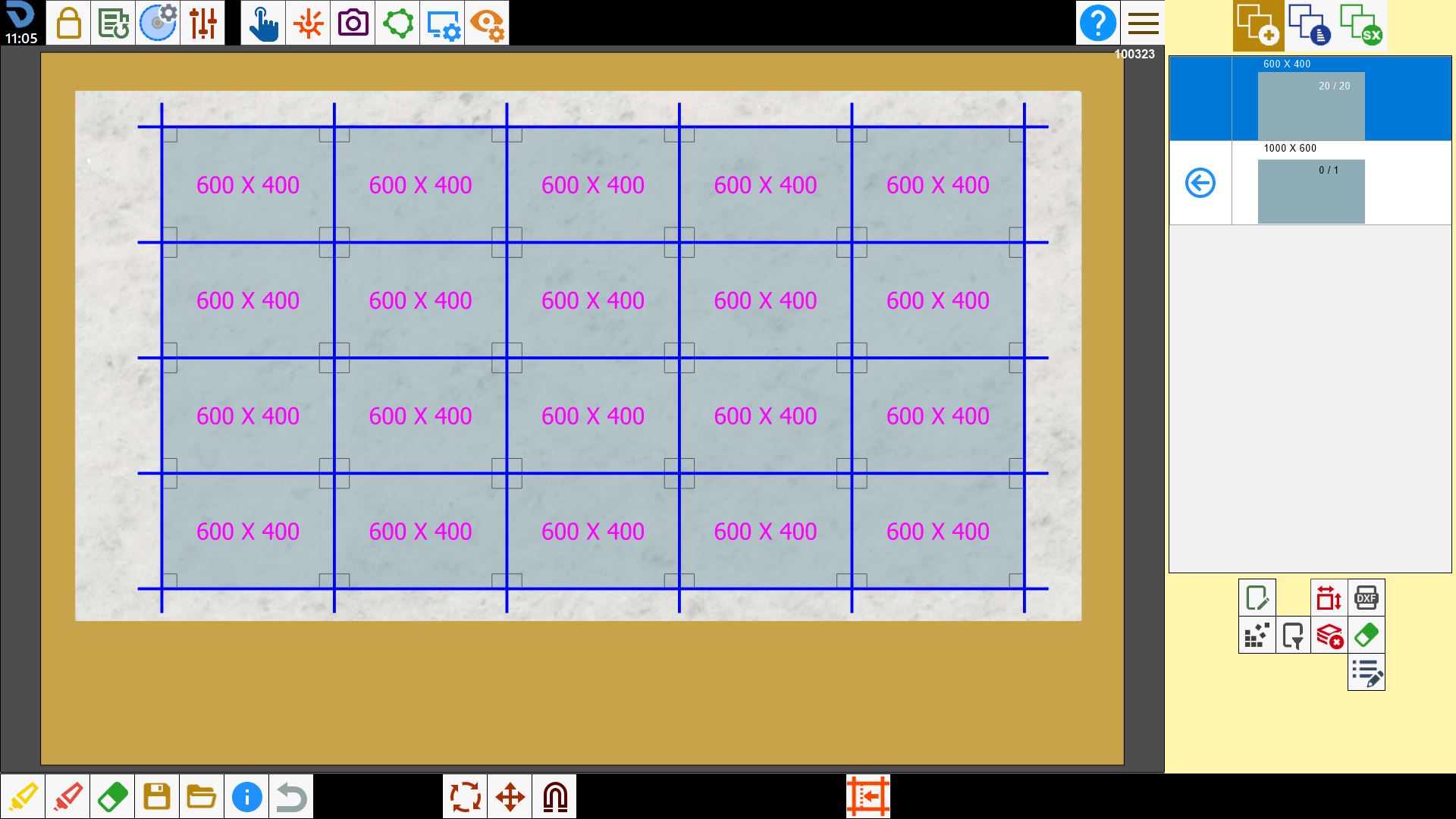

Posicionamento das peças
Ecrã principal do Parametrix.
São efetuadas operações de:

  • criação e modificação das peças;

  • aquisição da fotografia da chapa na bancada e do respetivo perímetro;

  • posicionamento das peças na área de trabalho;


Otimização e gestão dos cortes
Ecrã para a otimização e gestão dos cortes.
São geridas operações de:

  • movimentação do material com ventosas;

  • lavagem da bancada;

  • modificação dos cortes para otimizar as respetivas combinações;


Combinação dos cortes
Ecrã final do fluxo de trabalho.
São geridas operações de:

  • visualização e ordenação das combinações de cortes;

  • gestão do sistema de descarga;

  • arranque do programa de corte da máquina;

;
