Prima di procedere leggere attentamente le | |
DescrizioneSensore Finecorsa collisione attivo | GravitàLow01 / 05 |
Figura autorizzataOperatore macchina | DPI previsti:  |
Descrizione

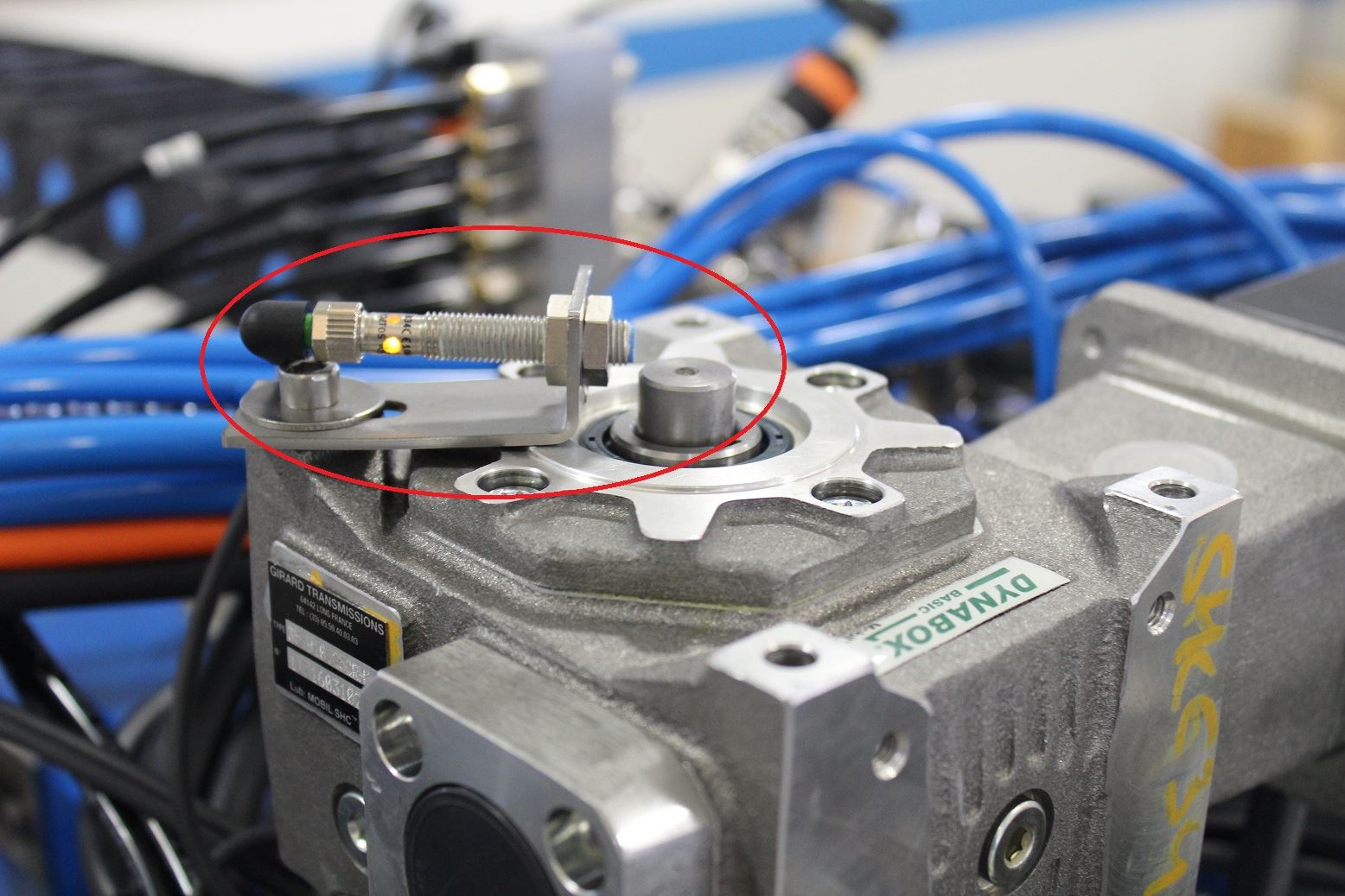

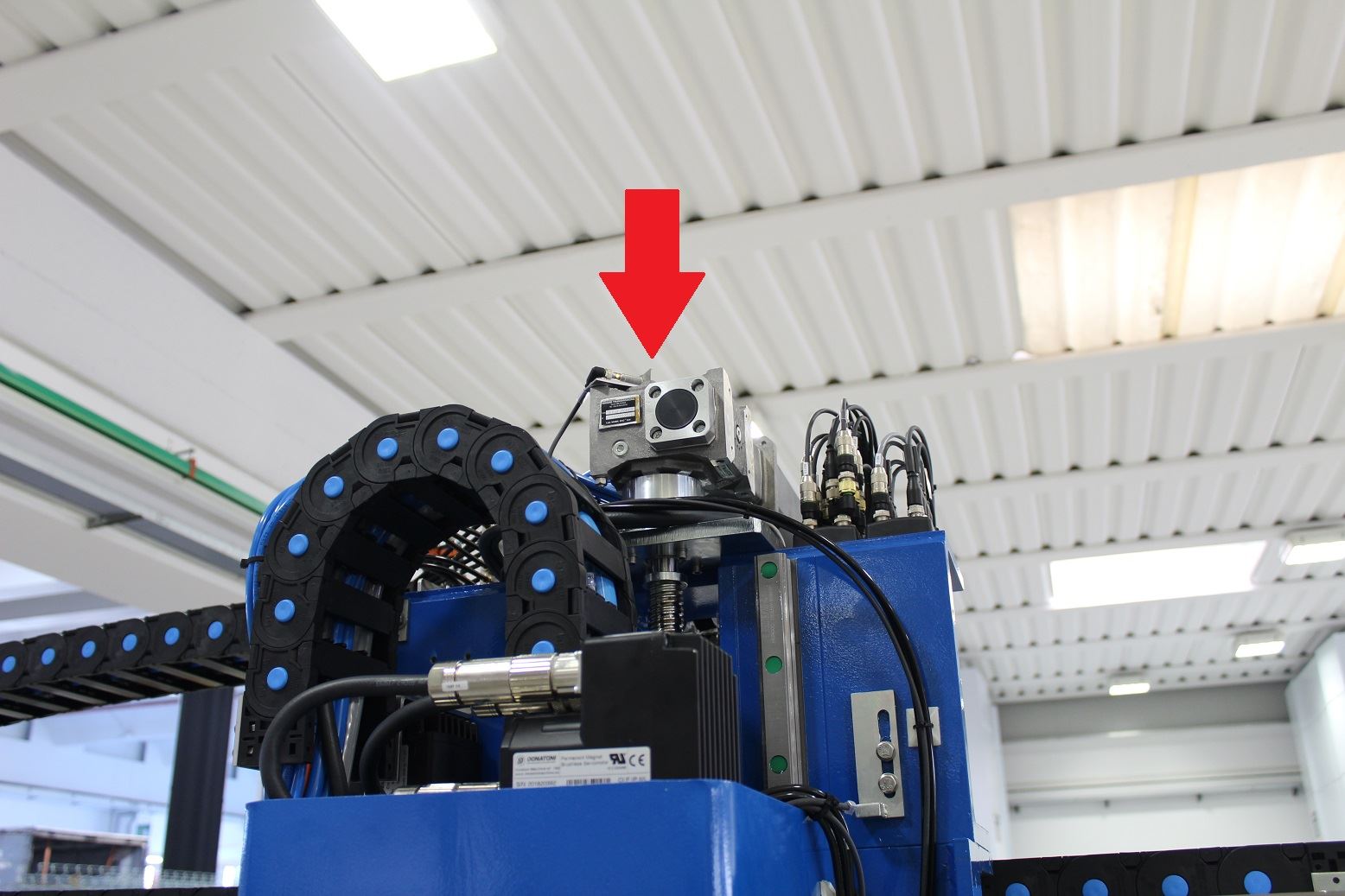

Lo stato del sensore del Finecorsa collisione posto sopra alla chiocciola dell'asse Z è cambiato di stato.
Sintomi
…..
Possibili cause
Le cause della comparsa di questo errore sono molteplici:
La macchina si trova piantata nel materiale o nel banco e quindi il sensore sopra la chiocciola dell'asse Z si trova coperto;
il sensore è guasto

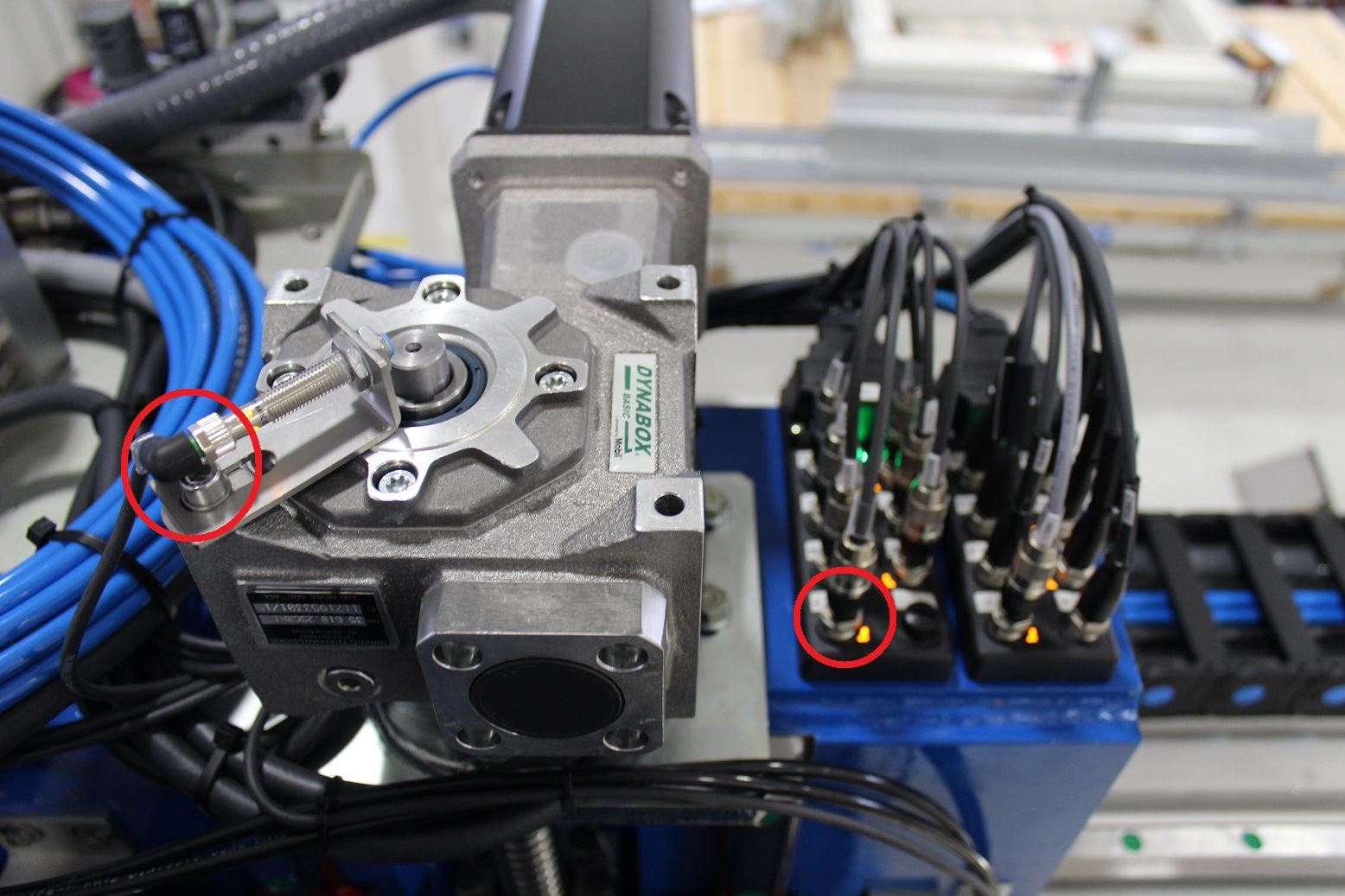

il cavo dal sensore al ripartitore passivo sul carro guasto;
possibili guasti nei cavi dal ripartitore passivo al quadro
Possibili soluzioni
Premere pulsante reset sulla consolle in maniera da fare sparire il messaggio di errore riguardante la collisione, e alzarsi lentamente con l'asse Z fino a sollevarsi dal banco/materiale

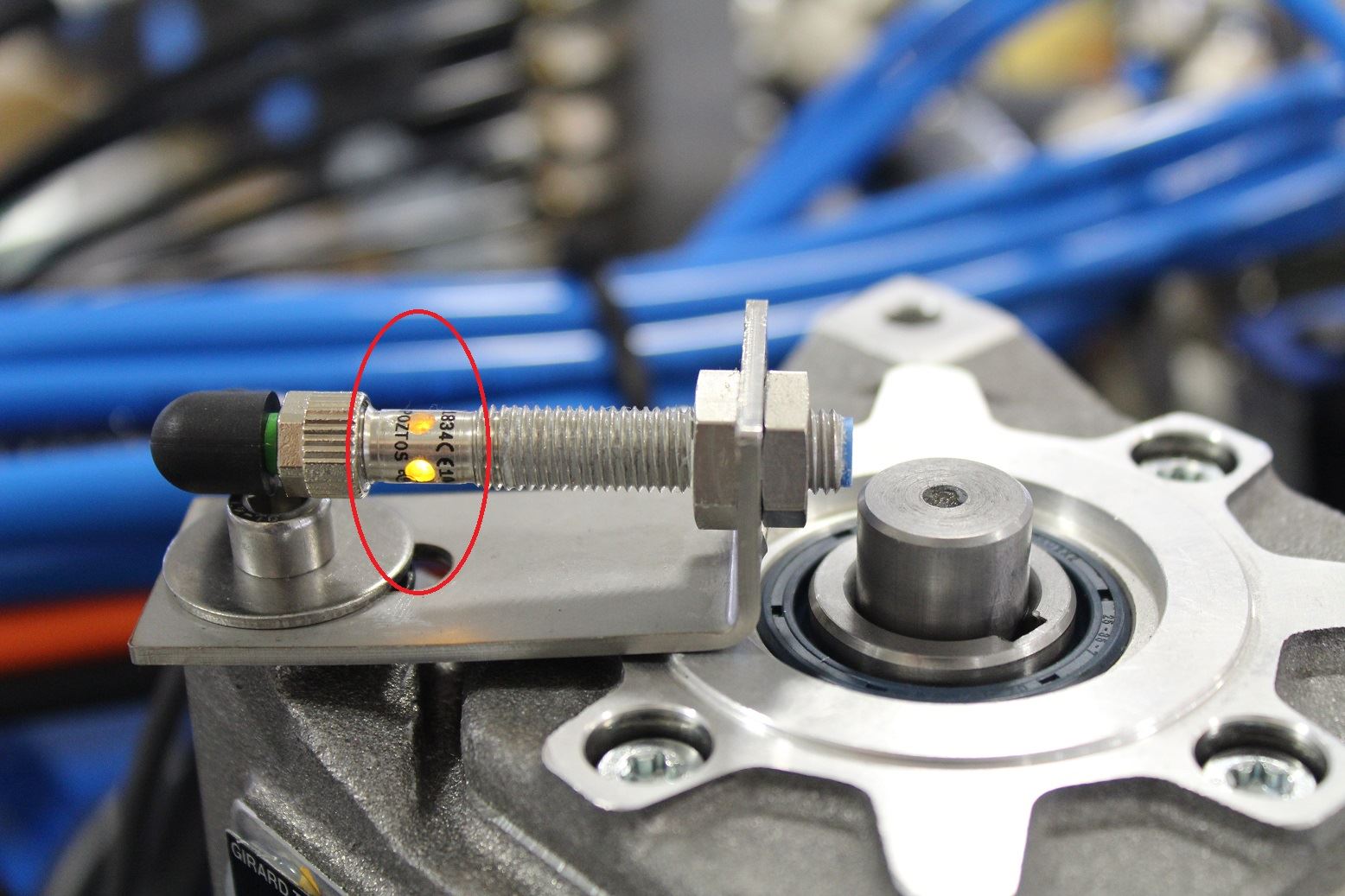

Verificare il funzionamento del sensore, ovvero verificare che sia acceso il led sul sensore, e verificare che posizionando un pezzo metallico davanti il sensore il led si spegne; in caso di sensore malfunzionante sostituire;

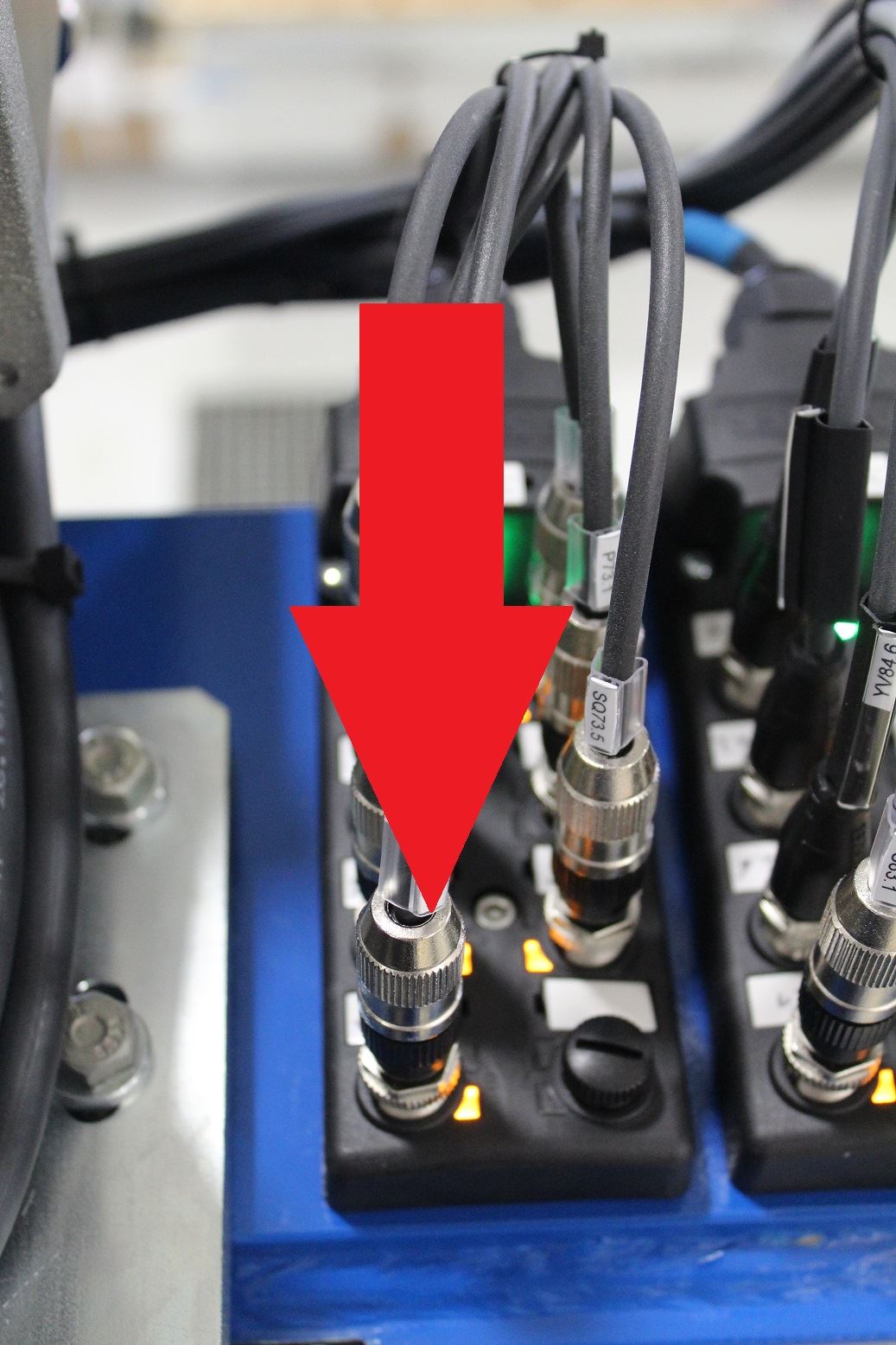

Se il sensore è spento, provare a cambiare ingresso nel ripartitore passivo e vedere se il sensore si accende (ad es collegarlo al posto del sensore asse X), se non si hanno differenze il problema potrebbe essere il cavo o i collegamenti fino al quadro.
