Technical troubleshooting sheet Emergency diagnostic procedure

PE0021BANCO RIBALTABILE NON IN POSIZIONE

Prima di procedere leggere attentamente le

ISTRUZIONI DI SICUREZZA

DescrizioneBanco ribaltabile fuori posizione

GravitàModerate02 / 05

Figura autorizzataOperatore macchina

DPI previsti:


Descrizione

Il banco ribaltabile risulta fuori dalla posizione di parcheggio.


Sintomi

…..

Possibili cause

Le possibili cause di questo allarme sono molteplici, sia di tipo meccanico sia di tipo elettrico:

Per la macchina il banco non si trova nella posizione di parcheggio le motivazioni potrebbero essere:

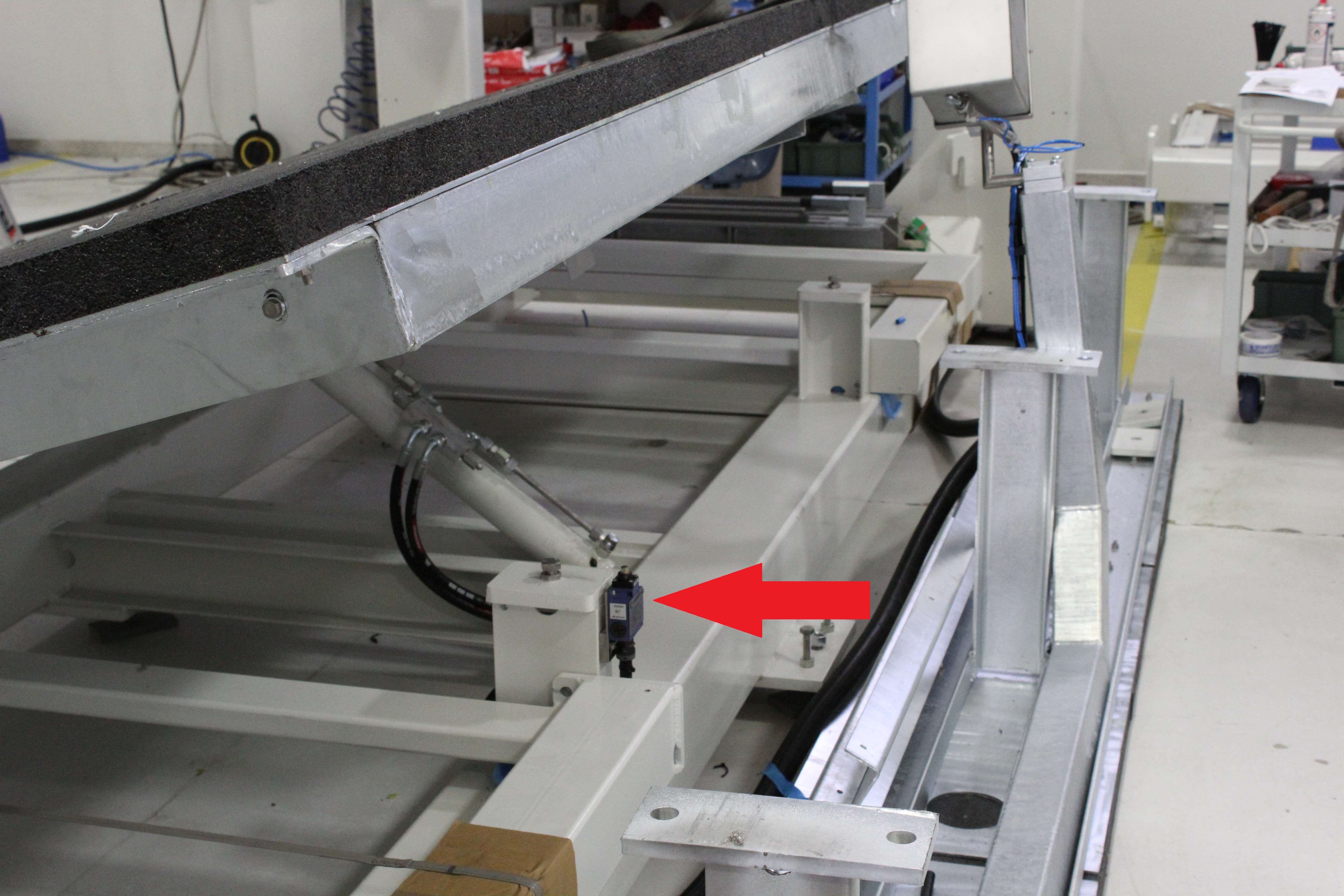

  1. Il banco è inclinato e non tocca il fine corsa;

  2. Il banco è in posizione di parcheggio ma non tocca il fine corsa;

  3. Fine corsa del banco guasto;

  4. Collegamento tra fine corsa banco e quadro elettrico guasto.

  5. Il banco per qualche motivo meccanico ad esempio tubi rotti, olio mancante, pompa rotta non si riesce a riportare in parcheggio

Possibili soluzioni

ATTENZIONE!

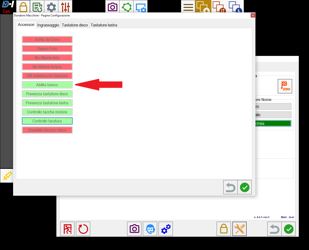

Con l'allarme attivo la macchina non si può movimentare, quindi se la macchina non è in parcheggio saremo in una condizione di blocco, In Parametrix entrare nel primo "Lucchetto" premere il pulsante "Chiave inglese_Cacciavite"  e disabilitare il banco, (Se versione Parametrix vecchia entrare in KvIsoGui.exe entrare nell'area riservata con password:"esagv" e disabilitare l'optional "Banco").



Assicurandosi di aver la macchina in parcheggio eseguire le seguenti procedure:

  1. Usare l'apposito selettore posto sulla consolle per posizionare il banco in parcheggio;

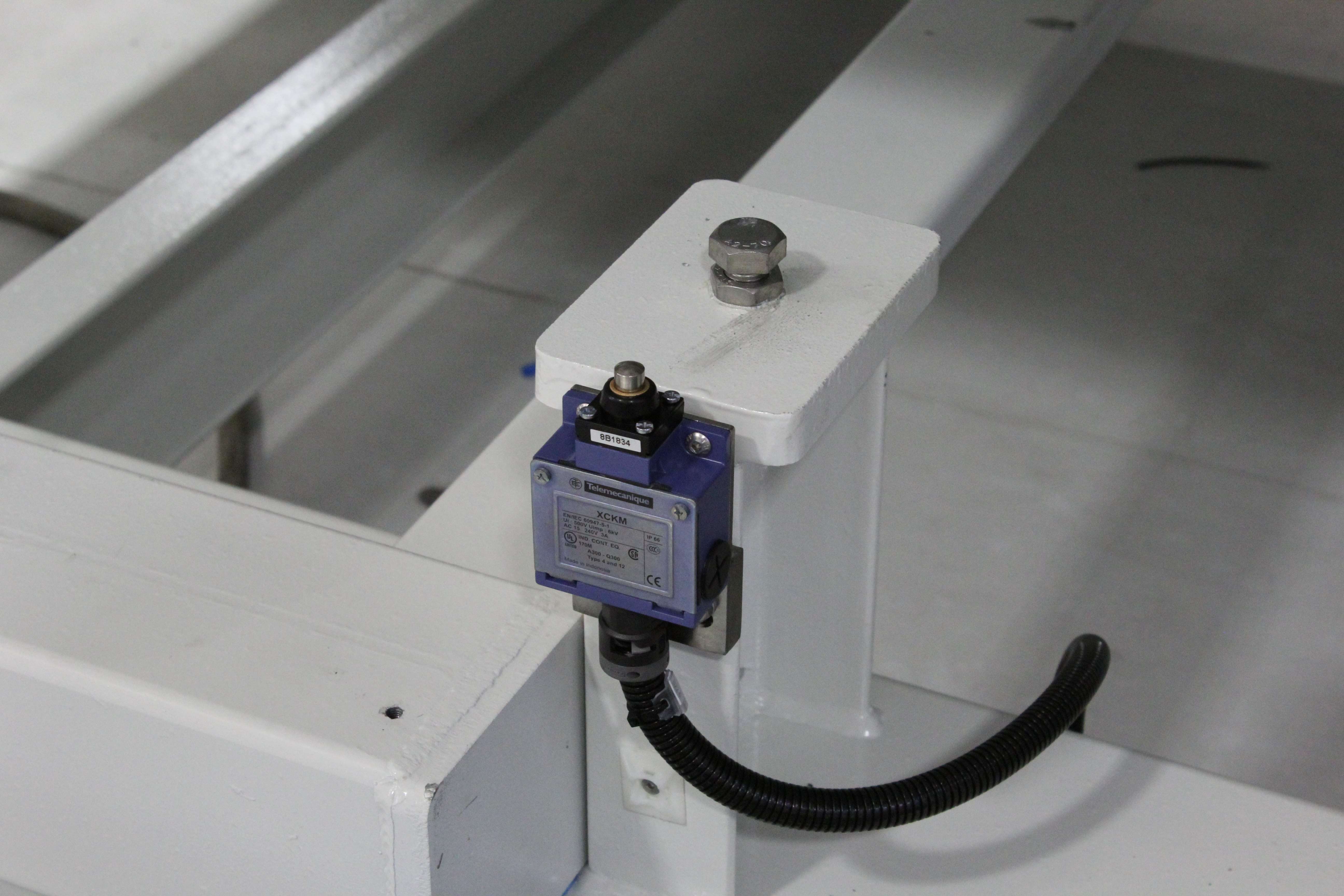

  2. Controllare se fisicamente il banco in posizione di parcheggio tocca o no il sensore, in caso non toccasse, controllare se il banco va in battuta sui bulloni in caso affermativo regolare il sensore in maniera tale da toccare il banco;

  3. Aprire KvIsoGui.exe premere il pulsante "Menù" aprire "Monitor I/O" verificare, premendo il finecorsa se l'ingresso relativo ad esso funziona.(FC_SUPP_LOW   AT %IW4.13; * IW4.13 FC banco basso)

    1. Se l'ingresso non cambia di stato controllare con un Tester se il finecorsa funziona correttamente (per esempio se metto i puntalini sui morsetti NO quando premo il finecorsa devo chiudere il contatto)

    2. Se il fine corsa funziona correttamente bisognerà controllare i collegamenti; seguire lo

      Schema elettrico

  4. Verificare il funzionamento della pompa e verificare che effettivamente l'impianto non sia guasto;

NB: Ricordare di riabilitare il banco
;
