DOC2.3.1 BEARBEITUNGEN

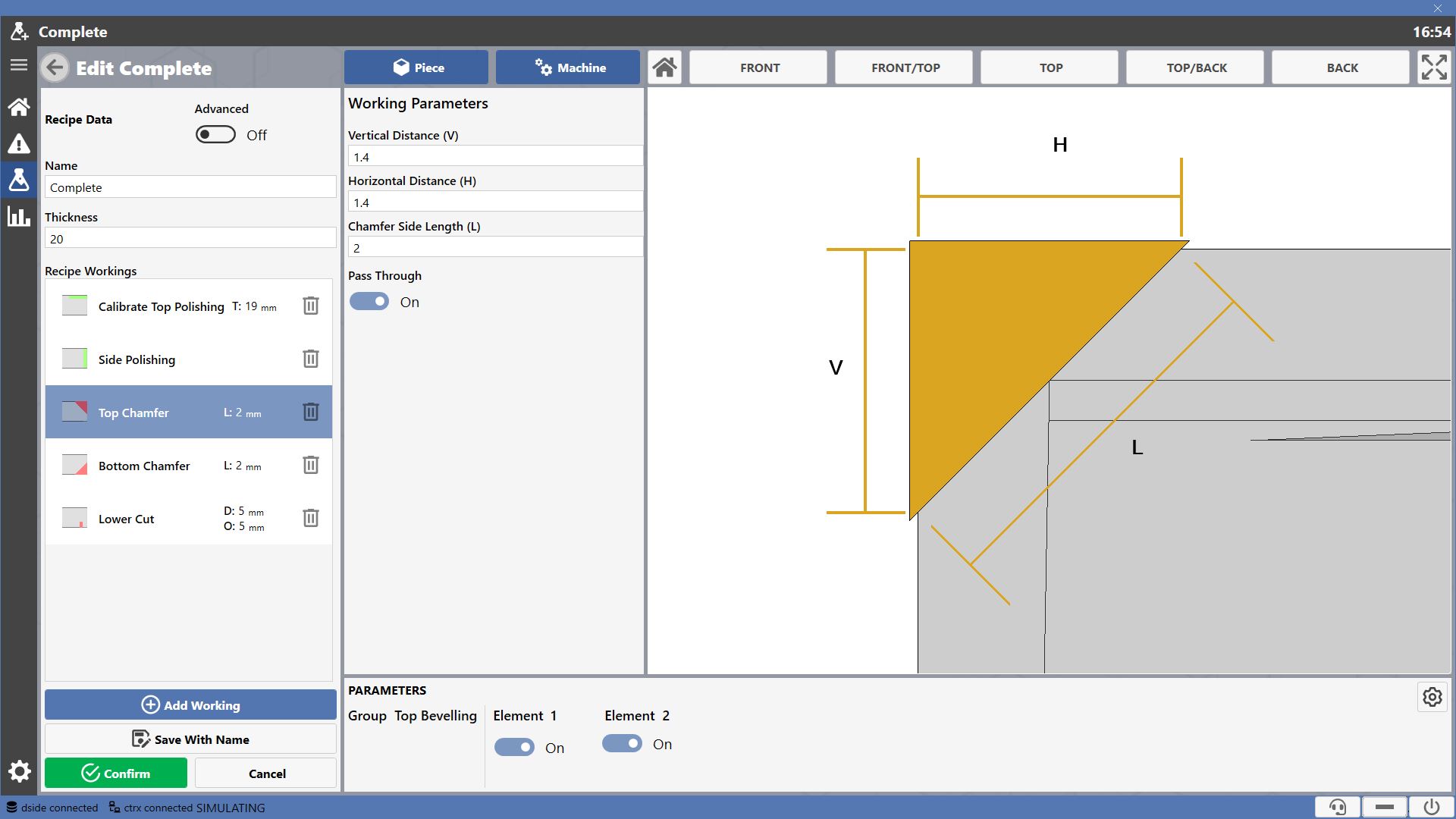

Bei jeder Bearbeitung kann der Bediener die Parameter ändern, die ihre Geometrie definieren. In der Vorschau rechts werden die betroffenen Abmessungen dargestellt.

Verfügbare Bearbeitungen

Das Programm stellt die folgenden Bearbeitungen zur Verfügung.

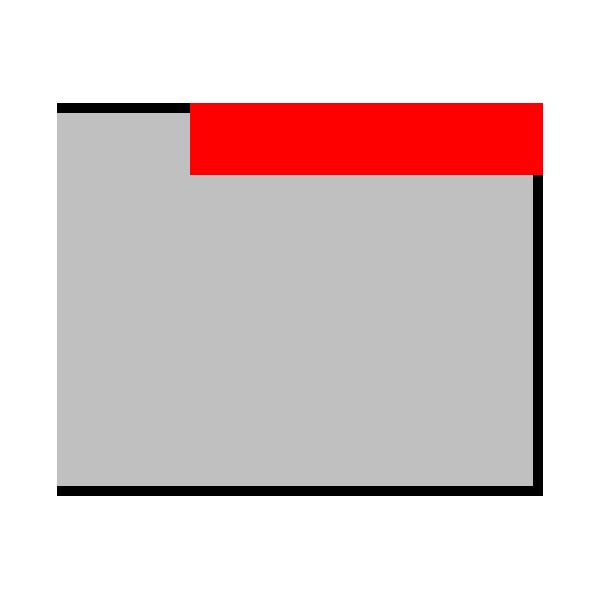

	Obere Kalibrierung Materialabtrag von der Oberseite des Werkstücks.		Obere Kalibrierung und Politur Materialabtrag von der Oberseite des Werkstücks und Polieren desselben Bereichs.

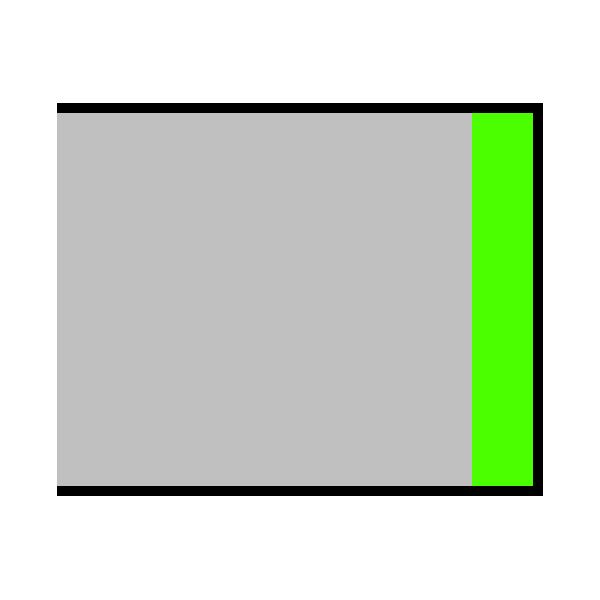

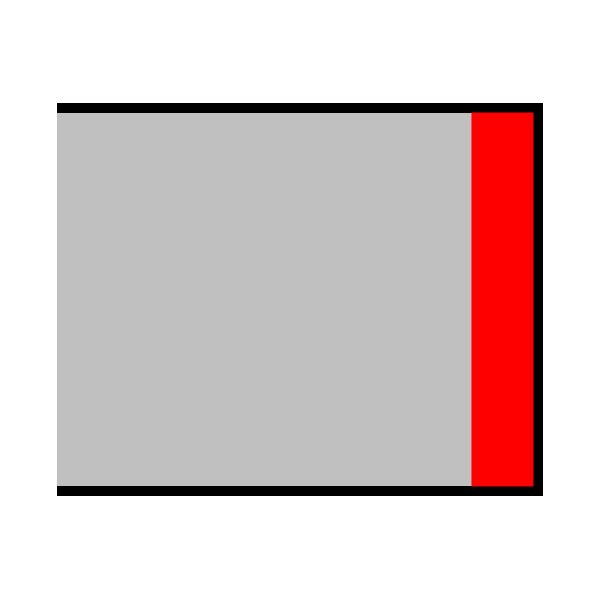

	Kantenschleifen Materialabtrag von der Kante des Werkstücks.		Kantenpolieren Polieren der Werkstückkante.

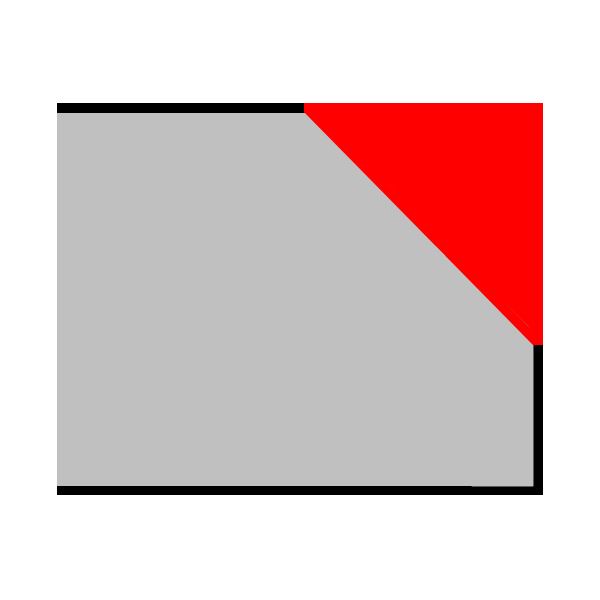

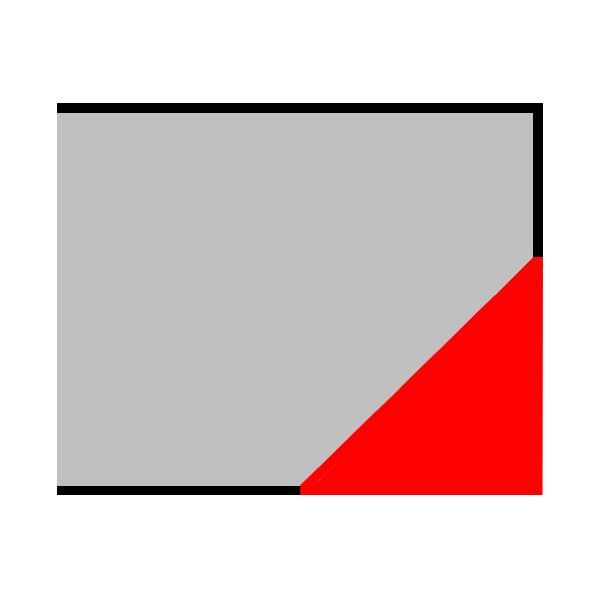

	Obere Fase Fasen der oberen Kante der Werkstückkante.		Untere Fase Fasen der unteren Kante der Werkstückkante.

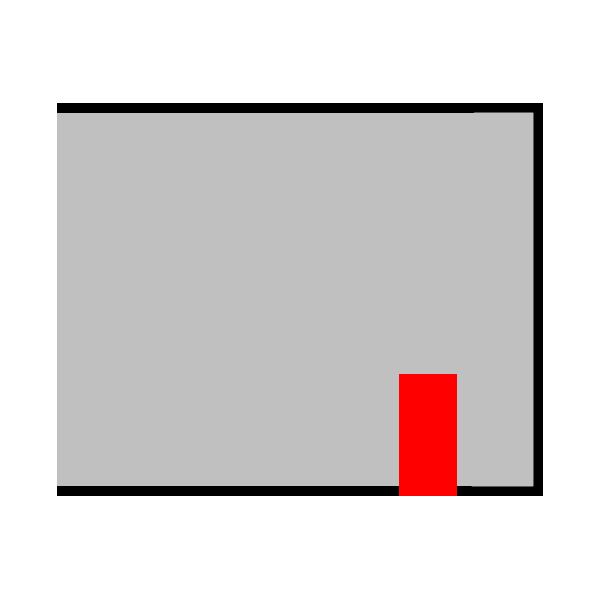

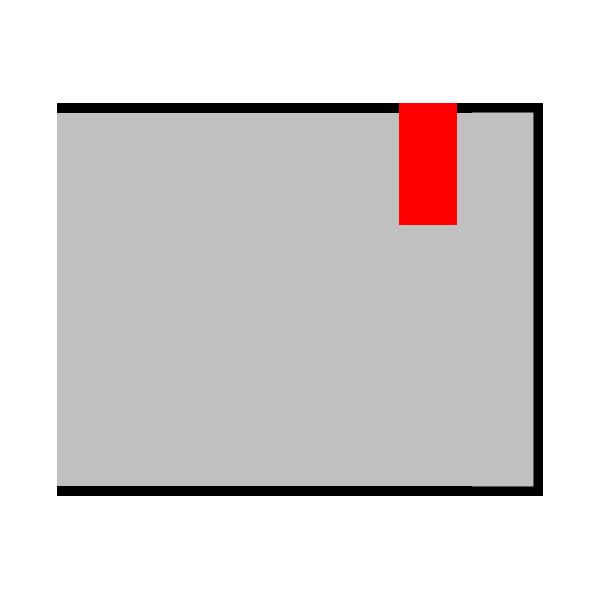

	Oberer Schnitt Schnitt auf der Oberseite des Werkstücks.		Unterer Schnitt Schnitt auf der Unterseite des Werkstücks.

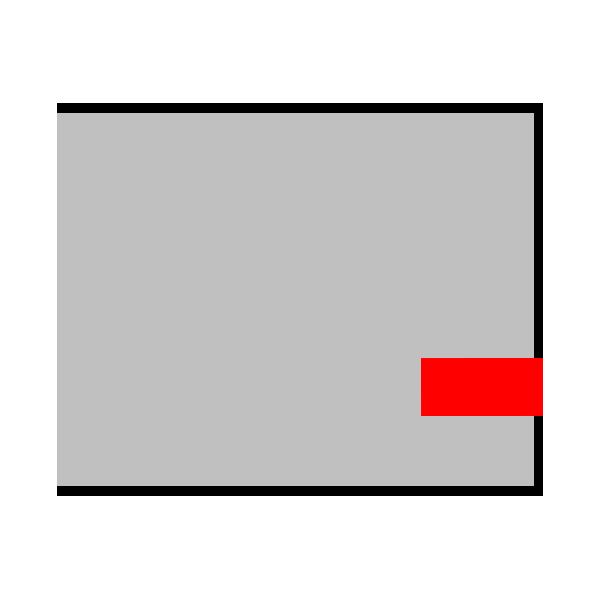

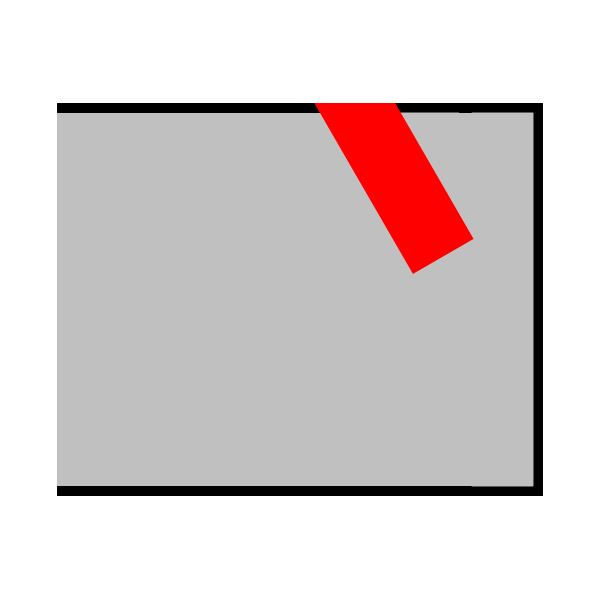

	Kantenschnitt Schnitt an der Werkstückkante.		Schnitt mit manueller Positionierung Schnitt durch manuelle Positionierung des Sägeblatts.

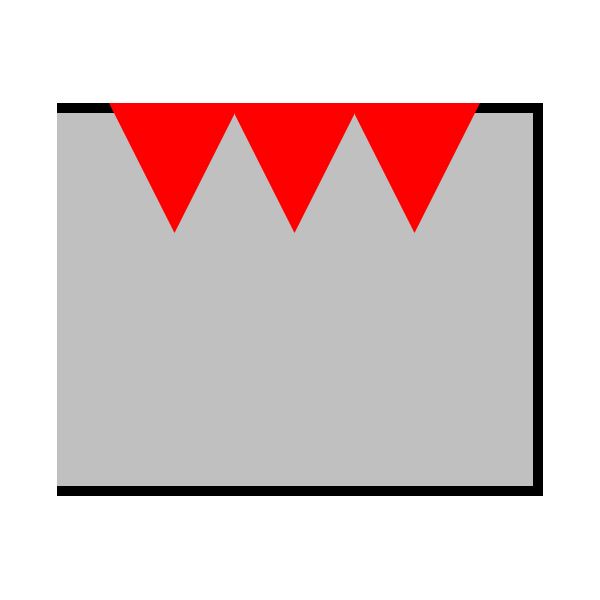

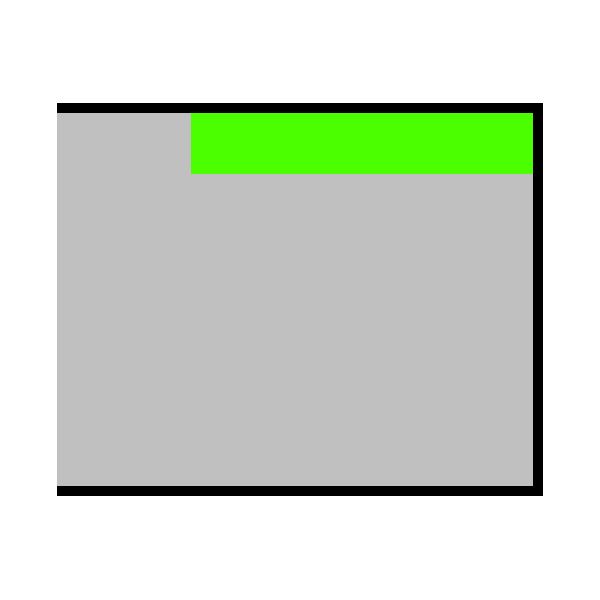

	Stocken Aufrauen eines Bereichs der Oberseite des Werkstücks.		Obere Reinigung Reinigung eines Bereichs der Oberseite des Werkstücks.

ACHTUNG!

Die tatsächlich verfügbaren Bearbeitungen hängen von der Maschinenkonfiguration ab, d. h. davon, welche Gruppen an der Maschine montiert sind.

Bearbeitungen des Rezepts

Die Bearbeitungen, aus denen das Rezept besteht, sind in der Liste im linken Bereich aufgeführt.
Jeder Eintrag zeigt eine Vorschau der Bearbeitung, ihren Namen und einige charakteristische Maße.

Bei Auswahl des Rezepts werden alle zugehörigen Parameter und eine Vorschau angezeigt. Der Bediener kann die Parameter ändern.
Um eine Bearbeitung aus dem aktuellen Rezept zu entfernen, verwenden Sie die Taste rechts in der entsprechenden Zeile.

Bearbeitung entfernen
Ermöglicht das Entfernen der entsprechenden Bearbeitung aus dem Rezept.

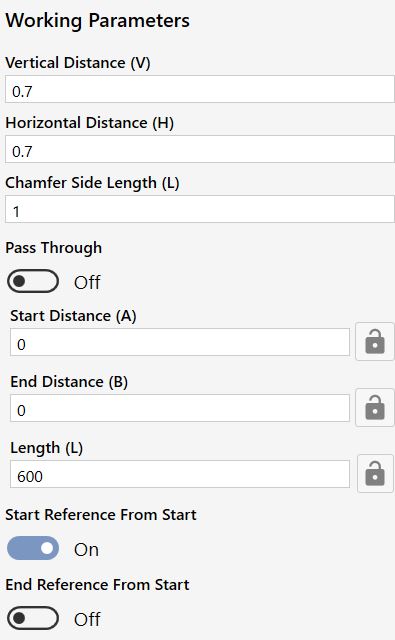

Bearbeitungsparameter

Die Bearbeitungsparameter können im entsprechenden Bereich eingegeben werden.

Im oberen Bereich werden die spezifischen Parameter der ausgewählten Bearbeitung angezeigt.
Bei Bearbeitungen, die dies zulassen, kann der Bediener festlegen, ob sie über die gesamte Länge des Werkstücks ausgeführt werden sollen.

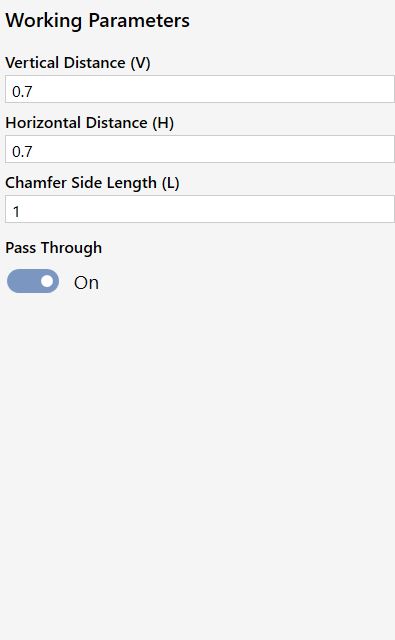

Durchgehende Bearbeitung
Zeigt an, dass die Bearbeitung über die gesamte Länge des Werkstücks ausgeführt wird. Bei Deaktivierung können Parameter für nicht durchgehende Bearbeitungen eingegeben werden.

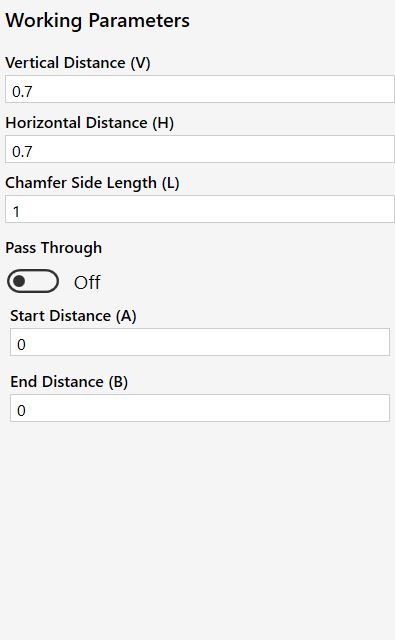

Bei einer nicht durchgehenden Bearbeitung werden zusätzliche Parameter angezeigt.

	Startabstand Abstand zwischen dem Anfang des Werkstücks und dem Punkt, an dem die Bearbeitung beginnen soll. Nur für nicht durchgehende Bearbeitungen.
	Endabstand Abstand zwischen dem Punkt, an dem die Bearbeitung beendet wird, und dem Ende des Werkstücks. Nur für nicht durchgehende Bearbeitungen.

Wenn ein erweitertes Rezept eingestellt wurde, hat der Bediener mehr Kontrolle über die Parameter nicht durchgehender Bearbeitungen.

	Länge Abstand zwischen dem Startpunkt der Bearbeitung und dem Punkt, an dem sie endet. Nur für nicht durchgehende Bearbeitungen mit erweitertem Rezept.
	Maß sperren Ermöglicht das Sperren des eingegebenen Maßes. Wenn eines der anderen Maße geändert wird, wird das gesperrte Maß automatisch berechnet. Nur für nicht durchgehende Bearbeitungen mit erweitertem Rezept.
	Anfang Startbezug Zeigt an, ob für den Beginn der Bearbeitung der Anfang des Werkstücks als Bezug verwendet wird. Nur für nicht durchgehende Bearbeitungen mit erweitertem Rezept.
	Ende Startbezug Zeigt an, ob für das Ende der Bearbeitung der Anfang des Werkstücks als Bezug verwendet wird. Nur für nicht durchgehende Bearbeitungen mit erweitertem Rezept.

Vorschau

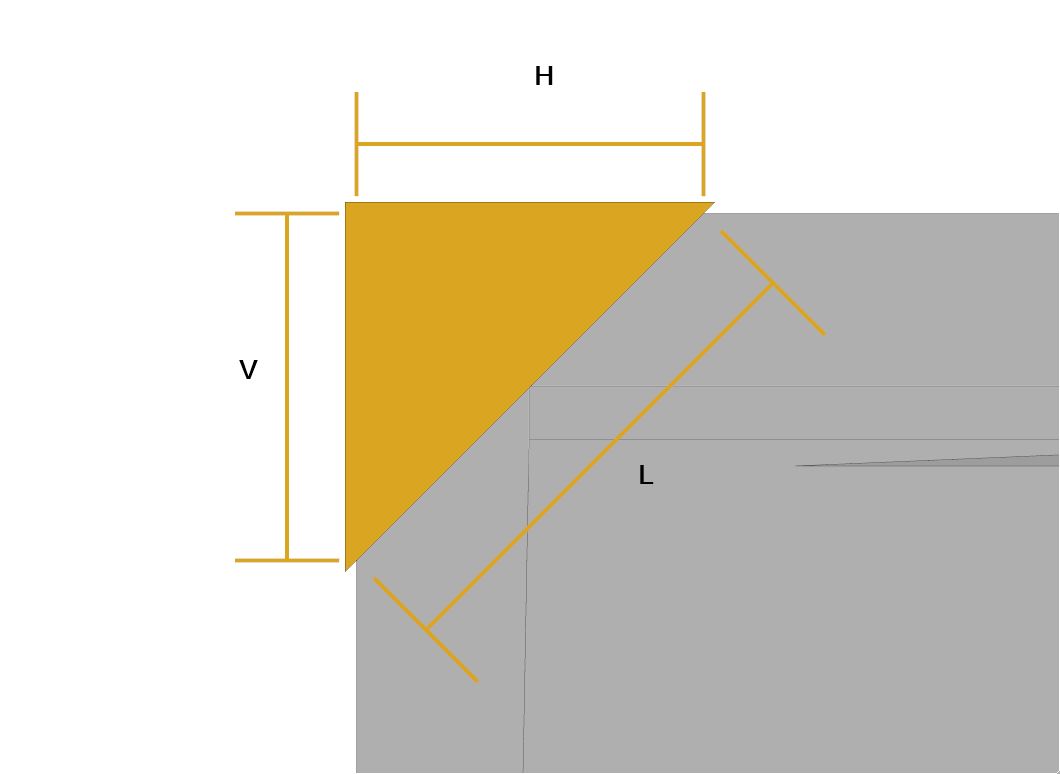

Im rechten Bereich wird eine Vorschau der Bearbeitung am Werkstückmodell angezeigt, wobei die Abmessungen hervorgehoben werden, die der Bediener in den Parametern eingeben muss.

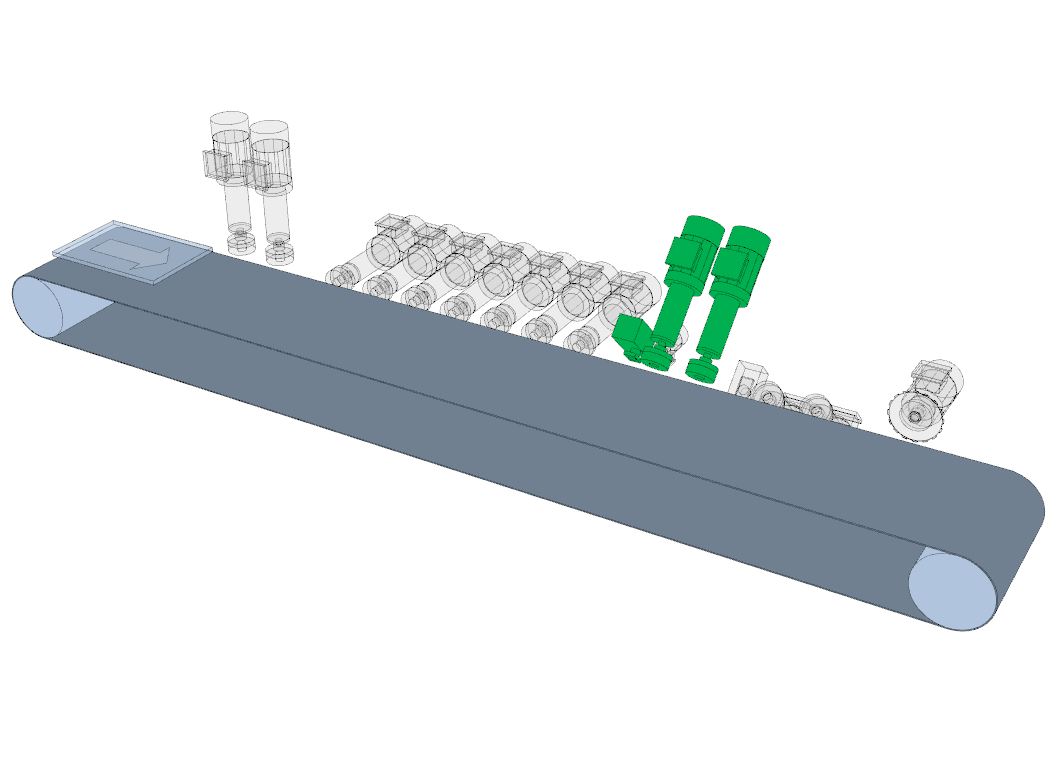

Beim Wechsel zur Ansicht des Maschinenmodells wird stattdessen die der Bearbeitung zugeordnete Gruppe grün hervorgehoben.
