Das System wurde entwickelt, um den Bediener bei der Bearbeitung der Werkstücke zu unterstützen. Mit der Software ist Folgendes möglich:

Rezepte für die Bearbeitung der Werkstücke erstellen
Die Konfiguration der Gruppen und Elemente der Maschine prüfen und ändern
Die Ausführung der Bearbeitungen am Bildschirm überwachen
Statistiken zur Maschine und zu den von ihr ausgeführten Arbeiten anzeigen

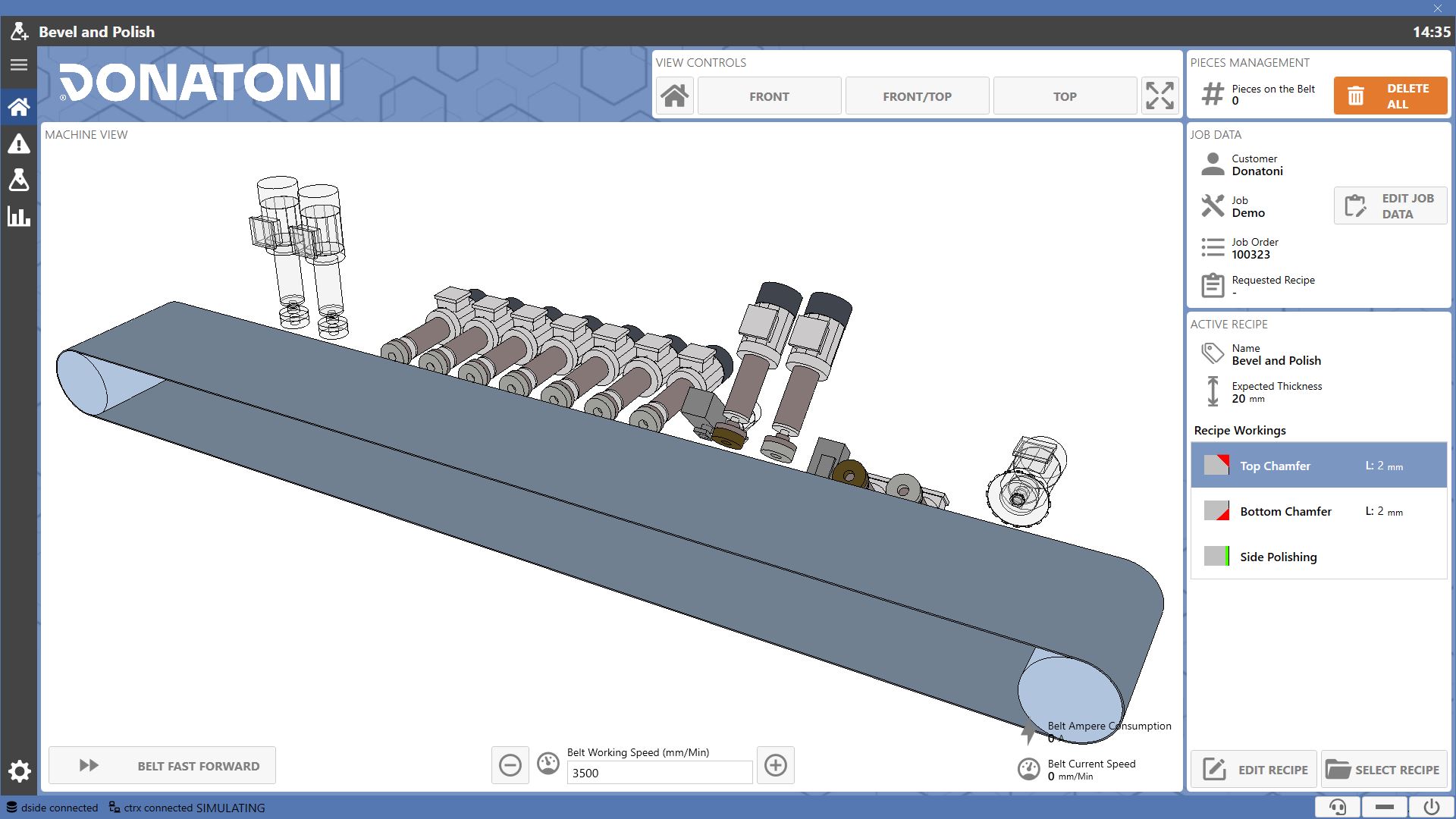

Betriebszustand der Maschine

Der Betriebszustand der Maschine zeigt an, ob sie sich in Bearbeitung befindet, auf Anweisungen wartet, eine Warnung vorliegt oder ein Fehler aufgetreten ist.
Jedem Zustand ist eine Farbe zugeordnet, die im Hintergrund der Anwendungsseiten sichtbar ist.

	Warten Es wird keine Bearbeitung ausgeführt und die Maschine erkennt keine Fehler.
	Bearbeitung Die Maschine arbeitet ordnungsgemäß und bearbeitet ein oder mehrere Werkstücke.
	Fehler Die Sensoren der Maschine haben Fehler erkannt, die den Betrieb verhindern.
	Warnzustand Zeigt an, dass Anomalien vorliegen, die überprüft werden müssen.

Seitenmenü

Über das Seitenmenü kann zwischen den verschiedenen Seiten des Programms navigiert werden.

	Menü Ermöglicht das Ein- und Ausklappen der Seitenleiste. Wenn das Menü erweitert ist, werden die Namen der Seiten angezeigt.
	Home Ermöglicht die Rückkehr zur Hauptseite der Anwendung.
	Alarme Seite, auf der die aktiven Warnungen und Fehler der Maschine sowie deren Verlauf angezeigt werden.
	Rezepte Auf dieser Seite können Rezepte erstellt und geändert werden.
	Statistiken Seite zur Anzeige der Maschinen- und Bearbeitungsstatistiken.
	Einstellungen Ermöglicht den Zugriff auf die Seite mit den Systemparametern.

Obere Leiste

In der oberen Leiste der Anwendung werden die aktiven Warn- und Fehlermeldungen angezeigt. Außerdem wird der Name des derzeit in die Maschine geladenen Rezepts angezeigt.
Der Bediener kann durch Drücken auf die Meldungen die Alarmseite öffnen.

	Aktives Rezept Name des derzeit in die Maschine geladenen Rezepts.
	Fehler Meldung, die auf das Vorliegen eines Fehlers hinweist.
	Warnung Meldung, die auf das Vorliegen einer Warnung hinweist.

Untere Leiste

Auf der rechten Seite des unteren Bereichs jedes Bildschirms befinden sich die Funktionstasten.

	Fernwartung Öffnet ein Fenster, über das Fernunterstützung durch einen Donatoni-Techniker angefordert werden kann.
	Minimieren Blendet das Programmfenster aus, indem es minimiert wird.
	Herunterfahren Ermöglicht das Schließen oder Neustarten der Anwendung sowie das Herunterfahren oder Neustarten des Computers.

Fernwartung

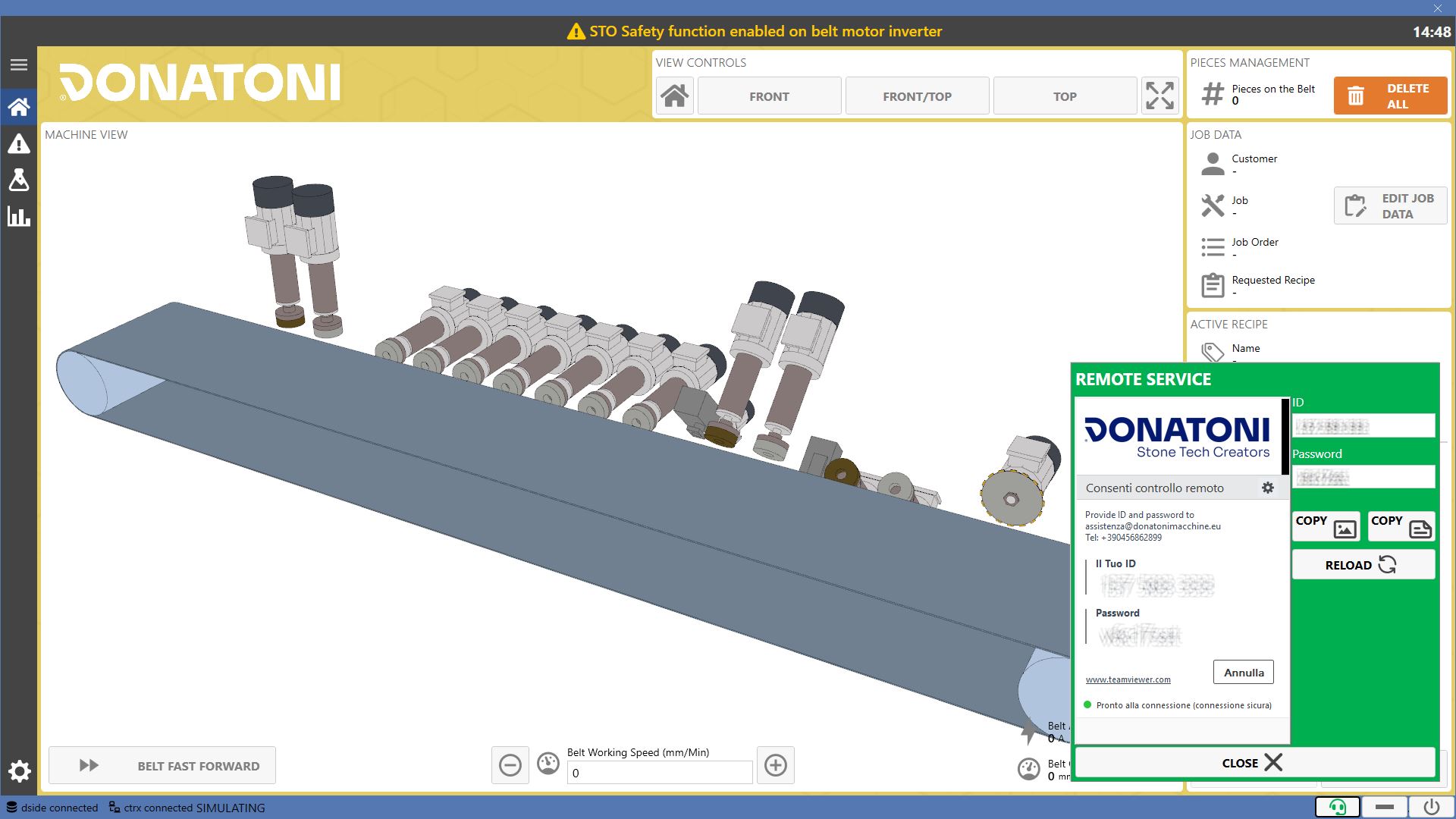

Durch Drücken der Fernwartungstaste in der unteren Leiste kann ein Fenster mit ID und Kennwort geöffnet werden. Diese Daten sind bei Bedarf dem technischen Kundendienst von Donatoni mitzuteilen, um eine Fernverbindung zur Maschine zu ermöglichen.

HINWEIS

Das Fernwartungssymbol und der Hintergrund des Fensters sind grün, wenn das System online und verbindungsbereit ist, andernfalls rot.

	ID Feld mit der ID der Fernwartungssitzung.
	Kennwort Feld mit dem Kennwort der Fernwartungssitzung.
	Als Bild kopieren Ermöglicht das Kopieren eines Bildes des Fernwartungsfensters in die Zwischenablage.
	Als Text kopieren Ermöglicht das Kopieren von Text mit ID und Kennwort für die Verbindung in die Zwischenablage.

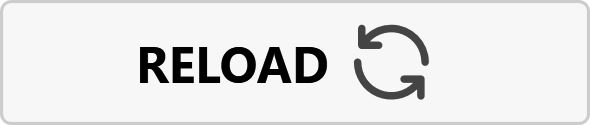

	Erneut hochladen Ermöglicht das Neuladen der Fernwartung bei einer Störung.

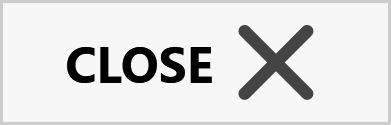

	Schließen Ermöglicht das Schließen des Fernwartungsfensters.

	Als Bild kopieren Ermöglicht das Kopieren eines Bildes des Fernwartungsfensters in die Zwischenablage.
	Als Text kopieren Ermöglicht das Kopieren von Text mit ID und Kennwort für die Verbindung in die Zwischenablage.
	Erneut hochladen Ermöglicht das Neuladen der Fernwartung bei einer Störung.
