DOC2.1 STARTSEITE

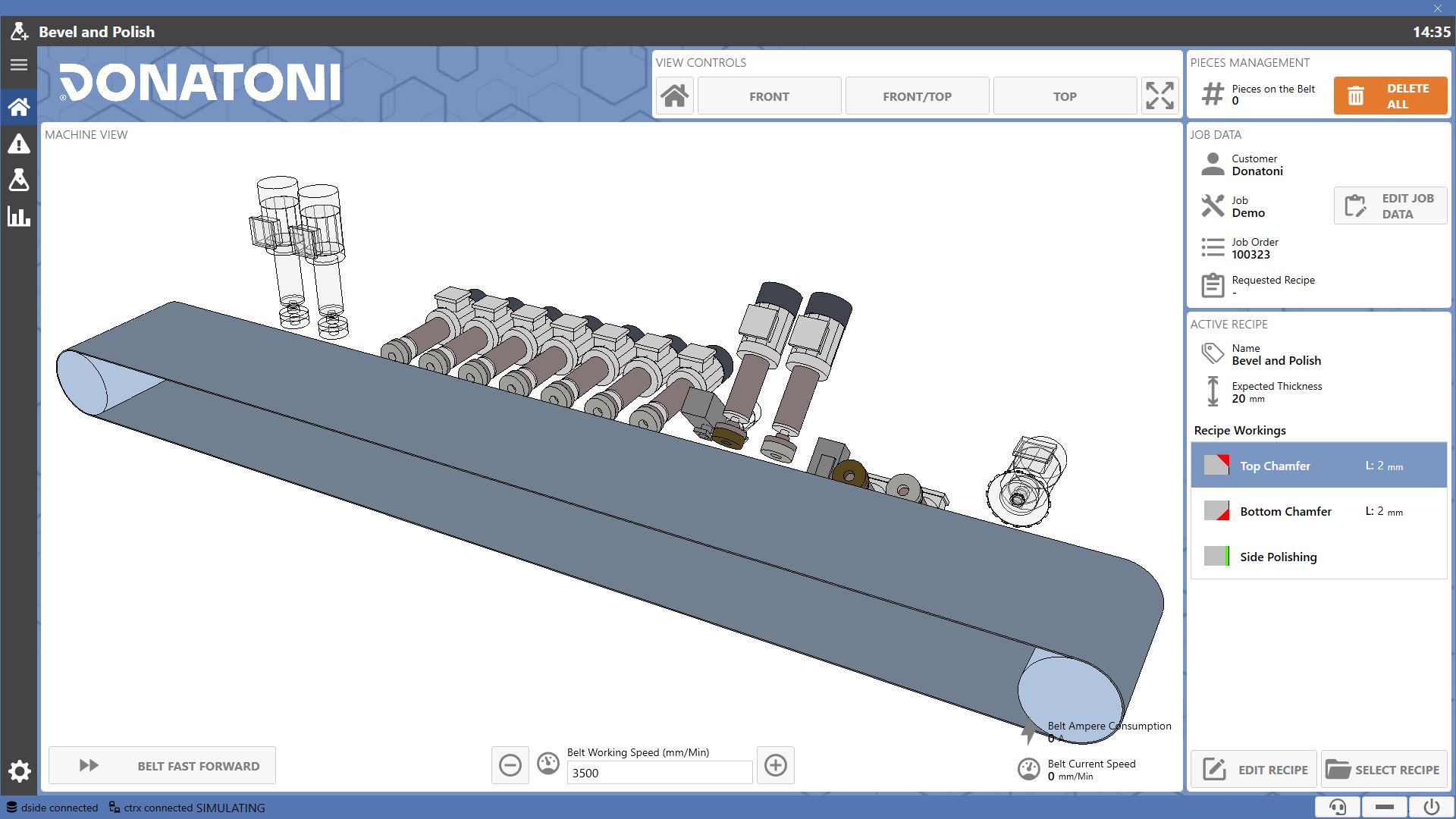

Die Seite „Home“ ist die Startseite der Software. Hier können Informationen angezeigt und der Maschinenzustand während der Bearbeitung überwacht werden.

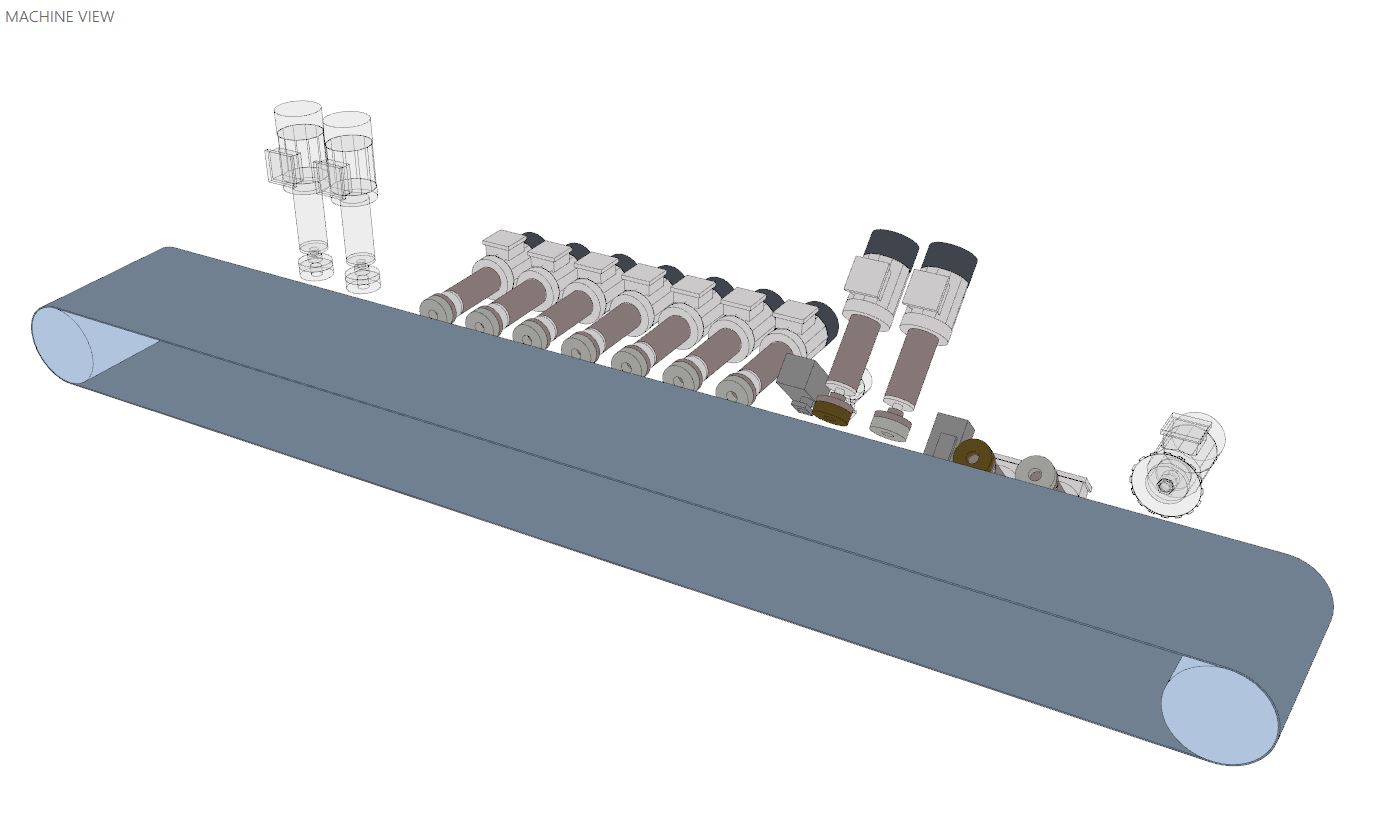

Maschinenansicht

Der Hauptbereich dieser Seite zeigt ein dreidimensionales Modell der Maschine mit den zugehörigen Gruppen und Elementen, mit denen der Bediener interagieren kann.

Je nach dem in die Maschine geladenen Rezept werden die Elemente und Gruppen unterschiedlich dargestellt: farbig, wenn das aktuelle Rezept eine Bearbeitung vorsieht, für die sie benötigt werden, andernfalls transparent.

Inaktive Elemente	Aktive Elemente

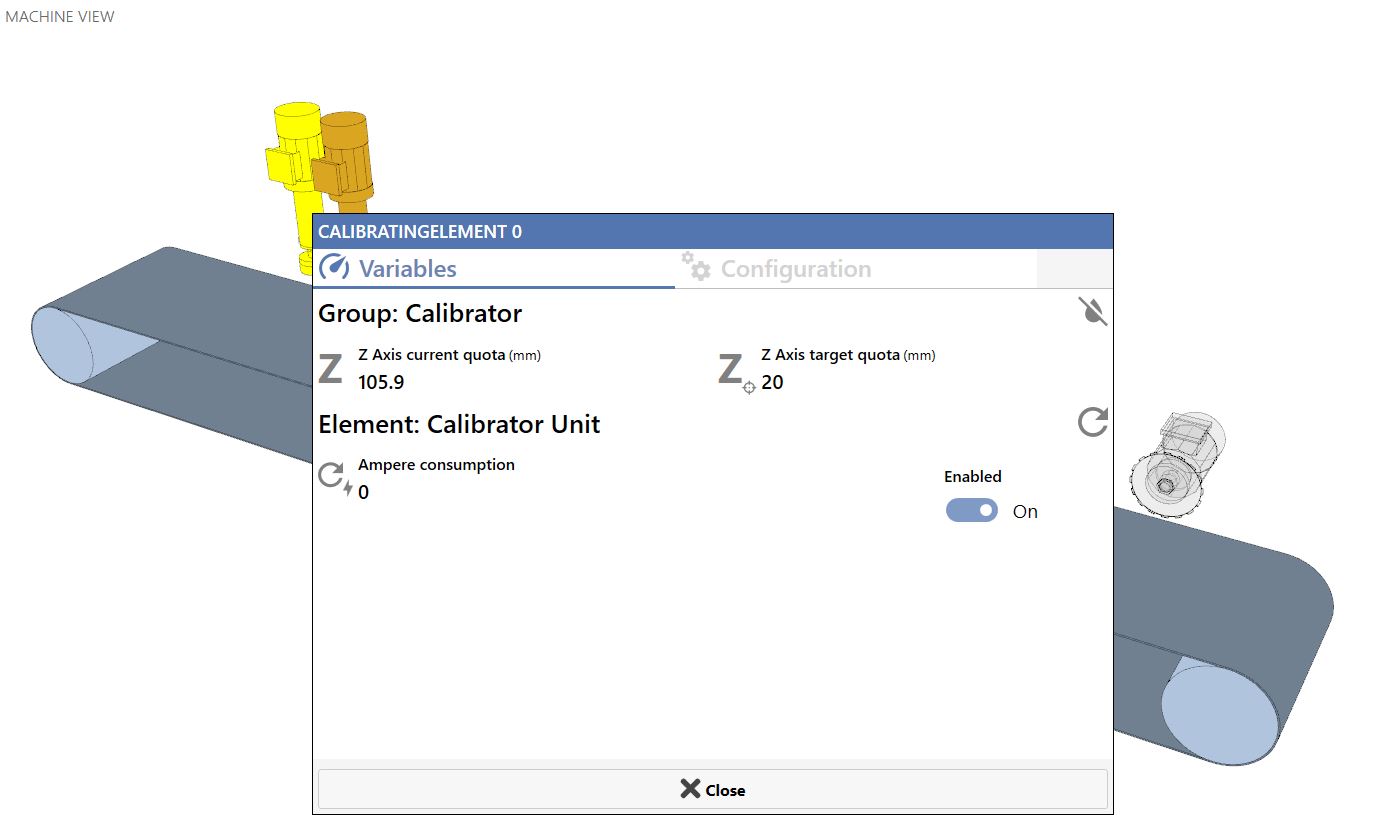

Durch Drücken auf die dargestellten Elemente werden Popup-Fenster mit Daten zum entsprechenden Bauteil und zu seiner zugehörigen Arbeitsgruppe geöffnet.
In jedem dieser Fenster kann der Bediener Echtzeitdaten anzeigen und die Parameter der Gruppe und des Elements konfigurieren.

Steuerung der Maschinenansicht

In diesem Bereich kann die Maschinenansicht geändert werden.

	Standardansicht Stellt die Standardansicht ein.
	Frontansicht Stellt die Frontansicht ein.
	Frontansicht von oben Stellt die Frontansicht von oben ein.
	Draufsicht Stellt die Draufsicht ein.
	Ansicht zurücksetzen Stellt den Zoom so ein, dass die gesamte Maschine sichtbar ist.

Verwaltung der Werkstücke auf dem Förderband

In diesem Bereich kann der Bediener die Werkstücke in Bearbeitung überwachen und sie bei einer Störung gegebenenfalls entladen.

Werkstücke auf dem Förderband
Zeigt die Anzahl der auf dem Förderband in Bearbeitung befindlichen Werkstücke an.

Alle löschen
Wird diese Taste während des Arbeitszyklus gedrückt, werden alle auf dem Förderband vorhandenen Werkstücke gelöscht. Die Bearbeitungen werden unterbrochen, die Niederhalter angehoben und die Werkstücke bewegen sich mit der maximal zulässigen Förderbandgeschwindigkeit in Richtung Entladebereich.

HINWEIS

Wenn neue Werkstücke eingelegt werden, ohne den Arbeitszyklus zu unterbrechen, werden sie normal bearbeitet.

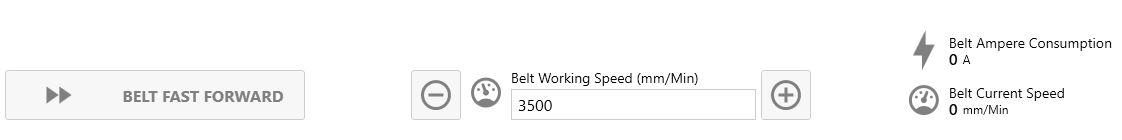

Daten und Steuerung des Förderbands

Im unteren Bereich unterhalb der Maschinenvorschau befinden sich Daten und Bedienelemente zur Steuerung des Förderbands.

	Schnellvorschub des Förderbands Wenn die Maschine nicht in Bearbeitung ist, wird das Förderband mit der maximal möglichen Geschwindigkeit bewegt.
	Arbeitsgeschwindigkeit des Förderbands In diesem Textfeld kann die Förderbandgeschwindigkeit während der Bearbeitung eingestellt werden. Je nach Benutzereinstellung können andere Maßeinheiten (cm/min oder m/min) ausgewählt werden.
	Arbeitsgeschwindigkeit des Förderbands verringern/erhöhen Ermöglichen es, die Förderbandgeschwindigkeit der Maschine um 100 mm/min zu verringern bzw. zu erhöhen.
	Stromaufnahme Anzeige der aktuellen Stromaufnahme.
	Aktuelle Förderbandgeschwindigkeit Anzeige der aktuellen Förderbandgeschwindigkeit.

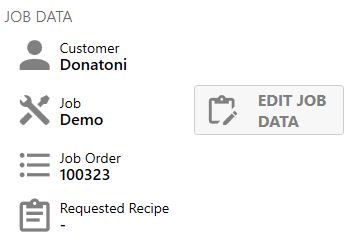

Auftragsinformationen

In diesem Bereich werden die aktuell aktiven Auftragsinformationen in den 3 Feldern Kunde, Auftrag und Auftragsreihenfolge angezeigt.
Über die Bearbeitungstaste können die Informationen geändert werden; alternativ können sie über die entsprechende freigegebene .csv-Datei aus der Ferne geändert werden.
Nach der Änderung werden die neuen Informationen allen Werkstücken zugeordnet, die ab diesem Zeitpunkt eingelegt werden.

	Kunde Gibt den Kunden an, der den Auftrag erteilt hat.
	Auftrag Kennung des auszuführenden Auftrags.
	Auftragsreihenfolge Kennung der Stückliste.
	Angefordertes Rezept Name des vom Büro angeforderten Rezepts, das auf der Maschine ausgeführt werden soll. Wenn das gewünschte Rezept unter den in der Maschine gespeicherten Rezepten vorhanden ist, wird der Bediener in einer Meldung gefragt, ob es automatisch geladen werden soll. HINWEIS Dieses Feld kann nur im Büro geändert werden.
	Auftragsdaten bearbeiten Ermöglicht das Ändern der Auftragsinformationen, die den Werkstücken zugeordnet werden.

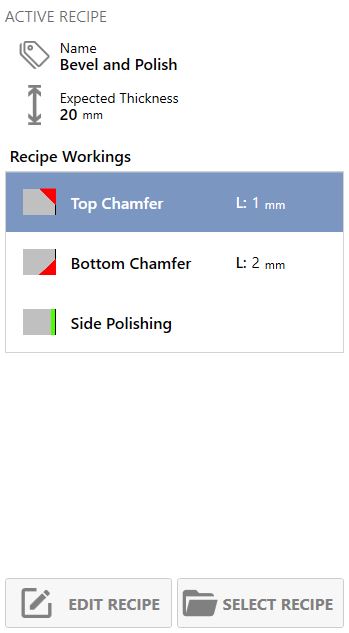

Informationen zum aktiven Rezept

In diesem Bereich werden die Informationen zum auf der Maschine aktiven Rezept angezeigt (Name, Abmessungen, besondere Merkmale, Bearbeitungsliste).

	Name Kennung des geladenen Rezepts.
	Vorgesehene Dicke Vorgesehene Dicke der Werkstücke, die mit dem aktuellen Rezept bearbeitet werden. Nützlich für die Bearbeitung von Werkstücken mit unterschiedlichen Abmessungen, aber ähnlicher Dicke.
	Abmessungen Genaue Abmessungen der zu bearbeitenden Werkstücke. Sie werden in der Reihenfolge Länge, Breite und Dicke angegeben. Dieses Feld ist sichtbar, wenn ein erweitertes Rezept geladen wird. Nützlich, wenn alle mit dem ausgewählten Rezept zu bearbeitenden Werkstücke identisch sind.
	Rezeptbearbeitungen Liste der Bearbeitungen, aus denen das Rezept besteht. Der Typ und die zugehörigen Parameter werden angezeigt.
	Rezept bearbeiten Öffnet das Fenster zum Bearbeiten des aktiven Rezepts.
	Rezept auswählen Öffnet das Fenster zur Auswahl des zu aktivierenden Rezepts.
	Rezept aktualisieren Diese Taste wird nur angezeigt, wenn der Benutzer nach dem Ändern des aktuellen Rezepts im Bereich „Rezept bearbeiten“ entschieden hat, die Änderungen nicht in die Maschine zu laden. Ermöglicht das Laden der Änderungen in die Maschine, sodass das geladene Rezept mit dem angezeigten Rezept übereinstimmt.

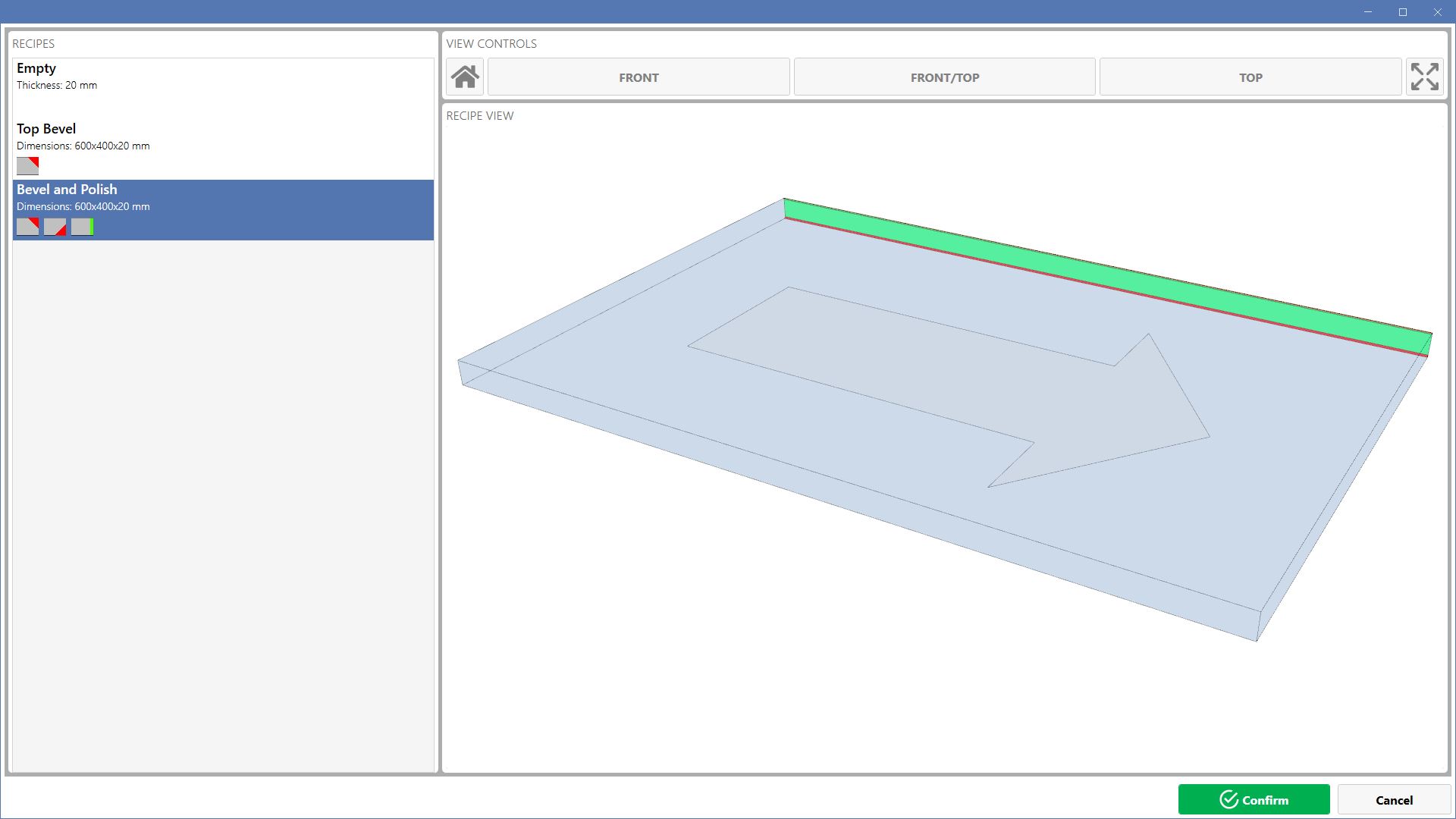

Auswahl des zu aktivierenden Rezepts

In diesem Fenster, das über die entsprechende Taste auf der Home-Seite aufgerufen werden kann, können Rezepte angezeigt und eines davon zum Laden in die Maschine ausgewählt werden.
Durch Anklicken eines Rezepts in der Liste wird dessen Vorschau angezeigt.
Die Bedienelemente für die Ansicht entsprechen denen der Hauptseite.
