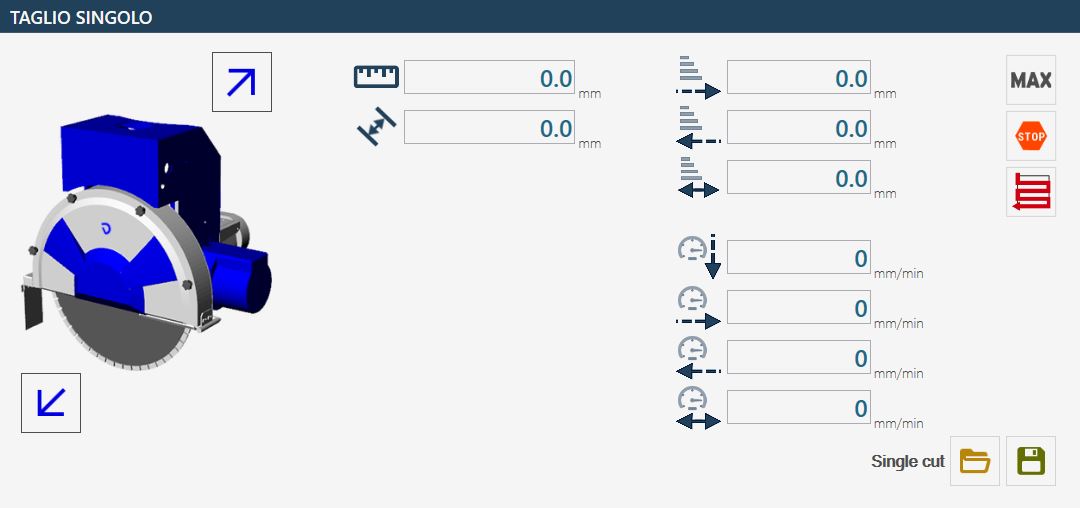

In den neuen Versionen von Parametrix kann die Funktion „Einzelschnitt“ verwendet werden. Wird in der Liste der Eintrag „Einzelschnitt“ ausgewählt, wird eine Seite ähnlich der folgenden angezeigt.
Mit dem Einzelschnitt kann ein gerader (oder auch geneigter) Schnitt auf der Platte ausgeführt werden, beginnend an der aktuellen Maschinenposition und endend bei der vom Benutzer vorgegebenen Länge. Mit dieser Funktion können KEINE Bögen oder Kreise geschnitten werden.
Schaltflächen für parallele Schnitte Ermöglicht eine parallele Verschiebung der Maschine.
Max Durch Drücken dieser Schaltfläche wird die tatsächlich schneidbare Schnittlänge durch die aktuelle Position der Maschine und das Ende der Platte bestimmt (das Ende der Platte wird relativ zur aktuellen Richtung der Maschine berechnet). Dieser Wert kann von dem vom Benutzer im Textfeld eingegebenen Wert abweichen.
Stop Wird verwendet, nachdem die Maschine mit dem Schneiden begonnen hat, wenn die Schnittlänge verkürzt werden soll. Beim Drücken dieser Schaltfläche stoppt die Maschine und im Textfeld „Länge“ wird die bis dahin geschnittene Weglänge eingetragen. Alternativ kann die entsprechende Taste auf der Konsole gedrückt werden, um dasselbe Verhalten wie mit der STOP-Schaltfläche zu erzielen.
Durchgangsmodus ändern Ermöglicht das Umschalten zwischen dem Modus „Volldurchgang“ und „Stufendurchgang“ und umgekehrt.
Speichern Durch Drücken dieser Schaltfläche können alle Parameter in einer Datei gespeichert werden, um sie später wieder abzurufen.
Öffnen Durch Drücken dieser Schaltfläche wird ein Fenster mit allen zuvor vom Benutzer gespeicherten Bearbeitungen angezeigt. Die Bearbeitungen können verwaltet werden; dazu können die Werte geladen, Bearbeitungen gelöscht oder der Vorgang abgebrochen und das Bedienfeld geschlossen werden.
Länge des Einzelschnitts Die Länge des auszuführenden Schnitts muss eingegeben werden, damit die Bearbeitung durchgeführt werden kann. Überschreitet der Wert die tatsächlich schneidbare Länge, stoppt die Maschine vorher.
Verschiebungsmaß Gibt den Abstand zwischen einem Schnitt und dem nächsten an. In diesem Feld können nur positive Werte eingestellt werden. Für das Planfräsen wird empfohlen, als „Verschiebungsmaß“ etwa 80% der Werkzeugstärke einzustellen.
Eindringtiefe in das Material beim Vorwärtslauf Gibt die Schnitttiefe im Material an, wenn die Maschine in Drehrichtung der Scheibe schneidet.
Eindringtiefe in das Material beim Rückwärtslauf Gibt die Schnitttiefe im Material während des Schneidens in entgegengesetzter Richtung zur Werkzeugrichtung an.
Eindringtiefe in das Material für den letzten Durchgang Gibt die Schnitttiefe des letzten Werkzeugdurchgangs im Material an. Dieser Schnitt erfolgt immer entgegen der Bewegungsrichtung der Scheibe.
Bearbeitungsgeschwindigkeit beim Vorwärtslauf Gibt die gewünschte Geschwindigkeit für die Schnittphase im Vorlauf an. Dieser Wert wird in Millimetern pro Minute angegeben.
Bearbeitungsgeschwindigkeit beim Rückwärtslauf Gibt die gewünschte Geschwindigkeit für die Schnittphase im Rücklauf an. Dieser Wert wird in Millimetern pro Minute angegeben.
Eintauchgeschwindigkeit in das Material Bestimmt die Geschwindigkeit während des Eindringens des Werkzeugs in das Material. Dieser Wert wird in Millimetern pro Minute angegeben.
Bearbeitungsgeschwindigkeit des letzten Durchgangs Gibt die Geschwindigkeit an, mit der die Maschine den Schnitt beim letzten Durchgang ausführen muss. Dieser Wert wird in Millimetern pro Minute angegeben.
Eintauchgeschwindigkeit in das Material Bestimmt die Geschwindigkeit während des Eindringens des Werkzeugs in das Material. Dieser Wert wird in Millimetern pro Minute angegeben.
Bearbeitungsgeschwindigkeit beim Vorwärtslauf Gibt die gewünschte Geschwindigkeit für die Schnittphase im Vorlauf an. Dieser Wert wird in Millimetern pro Minute angegeben.
Um die Bearbeitung zu starten, zunächst die Maschine am gewünschten Startpunkt positionieren. Nach der korrekten Positionierung muss der Wert der Schnittlänge in das entsprechende Feld eingegeben werden.
Nun kann die Scheibe über die Befehle am Bedienfeld des Monitors eingeschaltet werden. Wenn alles bereit ist, den Vorgang durch Drücken der Taste „Zyklus starten“ starten.
Die Bearbeitung beginnt in der Richtung, in der die Maschine zum Zeitpunkt der Aktivierung des Schnitts ausgerichtet ist. Daher ist die Ausrichtung vor dem Start des Zyklus zu überprüfen.
