Auf der Seite Taschenfräsen kann eine rechteckige Tasche mit Radien und ebenem Boden ausgeführt werden.
Für diese Bearbeitung ist ein geeigneter Fräser erforderlich, der an der Hauptspindel montiert werden muss.
Als Niveau für den Boden wird die „Arbeitstischhöhe“ verwendet.
Der Zyklus wird in mehreren Durchgängen mit helikalem Eintauchen in der Mitte und einer in den Parametern einstellbaren Durchgangsweite ausgeführt.

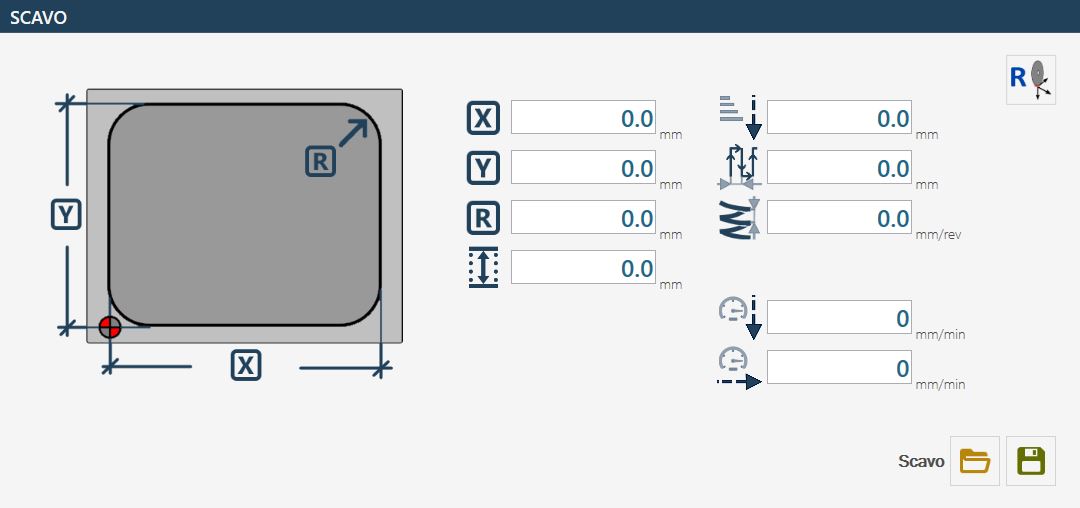

Parameter

	X Länge der auszuführenden Tasche.
	Y Breite der auszuführenden Tasche.
	Radius R Größe des Radius, der an den Ecken des erstellten Rechtecks erzielt werden soll. HINWEIS In diesem Feld muss ein Maß eingegeben werden, das größer als der Fräserradius ist.
	Taschentiefe Gesamttiefe der Tasche im Material.
	Z-Schritt Gibt den maximalen Eindringschritt in das Material an. Je nach Taschentiefe kann der Z-Schritt verringert werden, damit alle Durchgänge mit derselben Tiefe ausgeführt werden.
	Durchgangsabstand Gibt den seitlichen Versatz zwischen einem Durchgang und dem parallelen Durchgang an. Es wird empfohlen, einen Durchgangsabstand von 60% des Fräserdurchmessers einzugeben, um Bewegungen über die Kanten zu vermeiden.
	Tiefenzustellung beim Eintauchen Gibt die Tiefenzustellung an, die während des Eintauchvorgangs in das Material bei einer Umdrehung der Helix ausgeführt wird.
	Arbeitsgeschwindigkeit Gibt die für die Bearbeitung programmierte lineare Geschwindigkeit an. Es wird empfohlen, einen zum Material, Werkzeugtyp und zur gewünschten Schnitttiefe passenden Wert einzustellen.
	Absenkgeschwindigkeit Diese Geschwindigkeit wird während des Eintauchvorgangs verwendet.

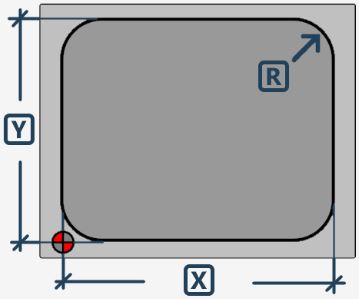

	Achsen X und Y nullsetzen Ermöglicht das erneute Setzen des Ursprungs der Achsen X und Y auf den unten links im Bild gezeigten Punkt. Die Position wird erfasst, indem die Fräsermitte auf den angegebenen Punkt positioniert wird. Bei Maschinen mit „Zeigelaser“ können die Koordinaten anhand der vom Laser markierten Position erfasst werden.

Ausführung der Bearbeitung

Die Maße X, Y und R eingeben, die die gewünschte Form der rechteckigen Tasche bestimmen.
Die Korrektheit der Werkzeugdaten, insbesondere des Durchmessers, überprüfen.

Die folgenden zwei Ausführungsarten stehen zur Verfügung.

Modus Taschenfräsen bis zur Arbeitstischhöhe

Für die korrekte Ausführung einer Tasche muss die Maschinenmitte am Ursprungspunkt der Tasche positioniert werden, wie in der Abbildung des vorherigen Kapitels gezeigt. Dadurch wird sichergestellt, dass die gesamte Bearbeitung korrekt relativ zum vorgesehenen Bereich ausgeführt wird.

Anschließend werden die charakteristischen Maße der auszuführenden Taschenform eingestellt.

Vor dem Start der Bearbeitung müssen die Daten des ausgewählten Werkzeugs unbedingt auf Richtigkeit geprüft werden, insbesondere der Durchmesser, da dieser die Genauigkeit und Qualität der Tasche unmittelbar beeinflusst.

Die „Arbeitstischhöhe“ muss bezogen auf das Bodenniveau der Tasche erfasst werden. Zur korrekten Bestimmung wird auf die Oberkante des Materials positioniert und die Z-Position auf null gesetzt. Von dort wird um die gewünschte Taschentiefe nach unten verfahren. Anschließend kann die Arbeitstischhöhe über die entsprechende Schaltfläche erfasst werden. Bei Werkzeugen vom Typ Fräser wird empfohlen, diesen Vorgang mit der Achse A auf 90_ auszuführen, um Ungenauigkeiten aufgrund der tatsächlichen Werkzeuglänge zu vermeiden.

Nach Festlegung der Arbeitstischhöhe werden die Achsen X und Y nullgesetzt. Dazu wird die entsprechende Reset-Taste gedrückt und die Fräsermitte mithilfe des Bezugssymbols exakt auf den in der Abbildung angegebenen Punkt positioniert. Bei Maschinen mit Zeigelaser kann der Nullpunkt in X und Y direkt anhand des Laserbezugs erfasst werden.

Die Taschentiefe hängt unmittelbar von der als Arbeitstischhöhe eingestellten Ebene und von der Position der Z-Achse beim Start des Zyklus über die Schaltfläche „Zyklus starten“ ab. Die Bearbeitung erfolgt mit einem helikalen Eintauchen in der Mitte bis zur im Parameter „Z-Schritt“ angegebenen Tiefe. Anschließend wird der Bereich mit einer konzentrischen Bewegung und dem in den Bearbeitungsparametern eingestellten Abstand ausgeräumt.

Die zum Erreichen der Startposition erforderlichen Maschinenbewegungen erfolgen auf der sogenannten „Freifahrhöhe“, die in den Werkzeugparametern festgelegt werden kann. Dadurch wird sichergestellt, dass das Werkzeug während der Positionierbewegungen nicht mit Hindernissen kollidiert.

Modus Positionierung über dem Werkstück und Nullsetzen des Ursprungswerts

In diesem Modus wird der Parameter „Taschentiefe“ eingestellt und anschließend verwendet.
