DOC2.6 SCHNITTE

Mit dieser Funktion können Mehrfachschnitte hinzugefügt werden.
Diese besondere Schnittart ermöglicht die Erstellung einer Reihe paralleler Schnitte innerhalb derselben Gruppe. Es können zwei Gruppen mit jeweils separat einstellbarer Richtung angelegt werden.

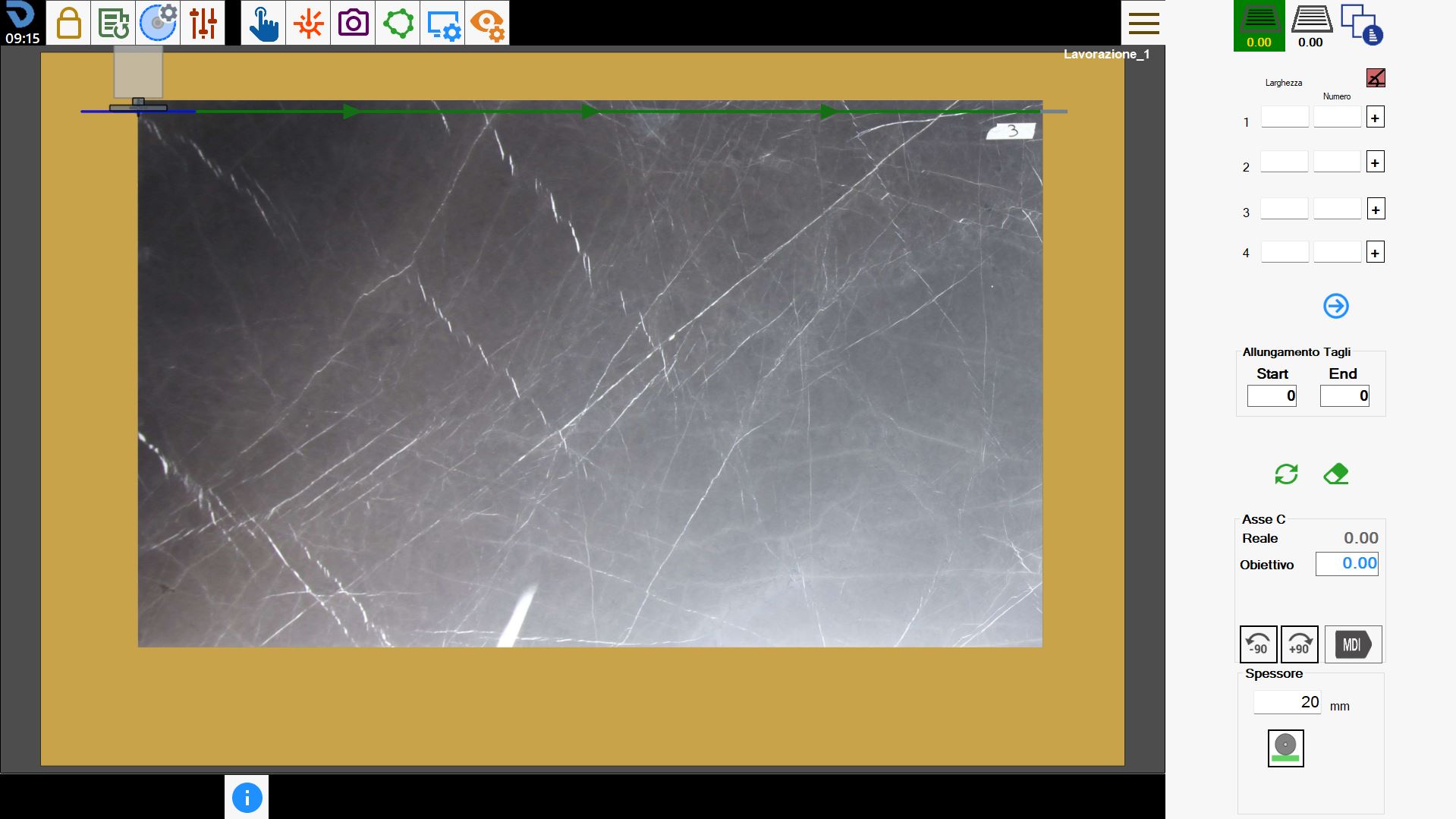

Die Benutzeroberfläche sieht ähnlich wie folgt aus:

Seitenleiste

Auswahl und Verwaltung der Schnittgruppen

	Erste Schnittgruppe erstellen Es werden Schnitte parallel zur aktuellen Maschinenposition erstellt. Unter der Schaltfläche wird die Richtung in Grad für die erste Schnittgruppe angezeigt.
	Zweite Schnittgruppe erstellen Die zweite Schnittgruppe wird analog zur ersten erstellt, mit dem Unterschied, dass die Richtung abweichen kann. Unter der Schaltfläche wird die Richtung in Grad für die zweite Schnittgruppe angezeigt.
	Schnittverwaltung In diesem Modus können die Schnitte vor ihrer Ausführung geändert werden. Möglich sind: ändern, deaktivieren, verschieben, löschen und Pausen vor der Ausführung des Schnitts hinzufügen.

Schnittparameter

Für jede der beiden dem Bediener zur Verfügung stehenden Schnittgruppen können bis zu 100 gleichzeitige Schnittkonfigurationen mit den jeweiligen Parametern eingegeben werden.

	Orthogonale Richtungen Wenn die beiden Schnittgruppen zueinander orthogonale Richtungen haben, wird das erste grüne Symbol direkt unter den Schaltflächen zur Auswahl und Verwaltung der Schnittgruppen angezeigt. Andernfalls wird das zweite rote Bild angezeigt.
Höhe	Der Abstand zwischen zwei Schnitten.
Anzahl	Anzahl der zu erstellenden parallelen Schnitte.
	Schnittposition Diese Schaltflächen befinden sich neben jeder Schnittkonfiguration und ermöglichen dem Bediener festzulegen, ob die Schnitte von der Scheibenposition in Richtung Motor angeordnet werden oder umgekehrt vom Motor weg.
	Nächste/vorherige Schnitte anzeigen Ermöglicht dem Bediener die Anzeige aller Schnitte der ausgewählten Gruppe. Beim Ändern der ausgewählten Gruppe wird wieder die erste Seite der Gruppe angezeigt, auf der die ersten vier Schnittkonfigurationen der Gruppe dargestellt werden.

Schnitte verlängern

Der Bediener kann alle Schnitte der ersten und zweiten Gruppe am Anfang oder Ende um das eingestellte Maß verlängern.

	Start Über diesen Parameter kann der Schnitt an seinem Anfang verlängert werden.
	End Über diesen Parameter kann der Schnitt an seinem Ende verlängert werden.

Schnitte löschen und aktualisieren

	Schnitte löschen Durch Anklicken dieser Schaltfläche kann der Bediener die erstellten Schnitte löschen und mit einer neuen Anordnung beginnen.
	Schnitte aktualisieren Beim Drücken dieser Schaltfläche werden die Schnitte relativ zur Maschine in die korrekte Position verschoben.

Achse C

Der Maschinenkopf kann gedreht werden, um die Ausrichtung der Schnitte sowohl der ersten als auch der zweiten Gruppe einzustellen.

	_90 drehen Durch Drücken der Schaltfläche wird der Maschinenkopf aus der aktuellen Position um 90_ gedreht.
	-90 drehen Durch Drücken der Schaltfläche wird der Maschinenkopf aus der aktuellen Position um - 90_ gedreht.
	Maschinenkopfdrehung Im folgenden Parameter kann der Drehwinkel des Maschinenkopfs (in Grad) angegeben werden.
	MDI Durch Drücken dieser Schaltfläche wird der Maschinenkopf entsprechend dem im vorherigen Parameter eingestellten Wert gedreht.

Dicke

Der Bediener kann die Stärke der zu schneidenden Platte festlegen.

	Manuelle Stärke Der Bediener kann die Plattenstärke manuell eingeben.
	Stärke mit Maschine Der Bediener kann die Stärke mit der Maschine erfassen, indem er die Maschinenhöhe auf die gewünschte Position bringt und die Schaltfläche auswählt. Der Abstand zwischen Arbeitstisch und Scheibe wird als Materialstärke verwendet.

Ausführung der Bearbeitung

Der Bediener kann beide Schnittgruppen durch Ändern der jeweiligen Parameter einstellen.
Sobald das gewünschte Ergebnis erreicht ist, kann die Schaltfläche „Zyklus starten“ gedrückt werden, um die Bearbeitung auszuführen.

Erste Schnittgruppe

In der ersten Schnittgruppe werden eine oder mehrere Schnittgruppen durch Ändern der Parameter Breite, Anzahl und Schnittposition sowie der Drehung der C-Achse definiert.
Bei der folgenden Bearbeitung wurden Schnitte parallel zur aktuellen Maschinenposition eingestellt.

Zweite Schnittgruppe

Wie bei der ersten Schnittgruppe können auch bei der zweiten die Parameter geändert werden, um das gewünschte Ergebnis zu erzielen.
Bei dieser Bearbeitung wurde die Schnittrichtung geändert und es wurden Schnitte orthogonal zu denen der ersten Gruppe ausgeführt.

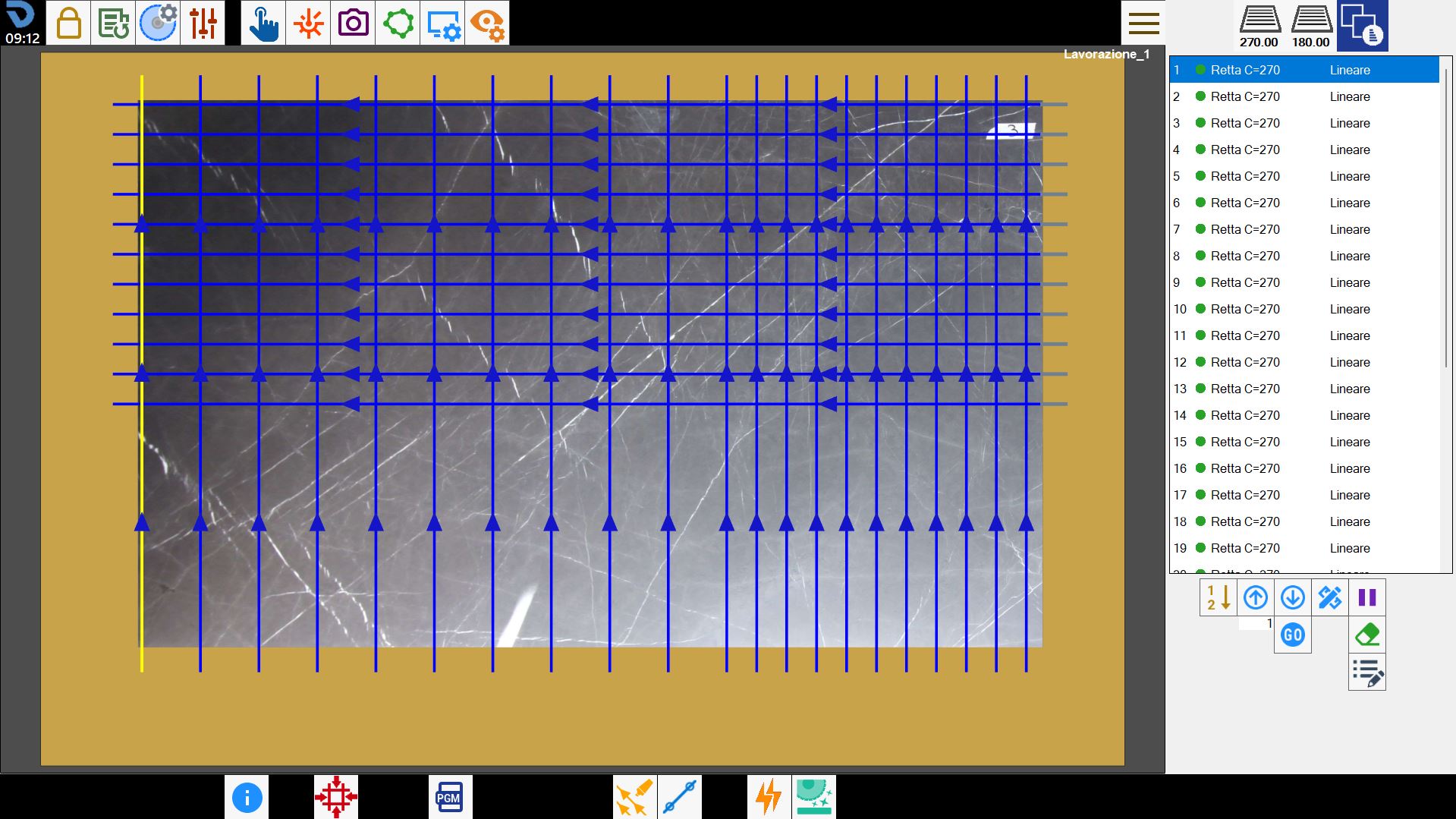

Optimierung und Verwaltung der Schnitte

In diesem Bereich kann die Ausführungsreihenfolge der Schnitte geändert und festgelegt werden, ob ein Schnitt ausgeführt werden soll.
