Machine technical documentation Operational document

DOC2.7 ISOCAM

IsoCam ist die Software zur Ausführung von Konturbearbeitungen mit der Scheibe; sie ermöglicht das Zeichnen oder Importieren von Konturen, die Festlegung des Profils und die Anwendung verschiedener Bearbeitungsarten.
Die Verwaltung der Arbeitsprogrammierung ist in mehrere Phasen unterteilt, die in den folgenden Abschnitten beschrieben werden.

Wenn beim Öffnen des Programms Isocam keine zuvor erstellte Bearbeitung vorhanden ist, kann der Bediener eine neue Bearbeitung ab dem ersten Bearbeitungsschritt erstellen.

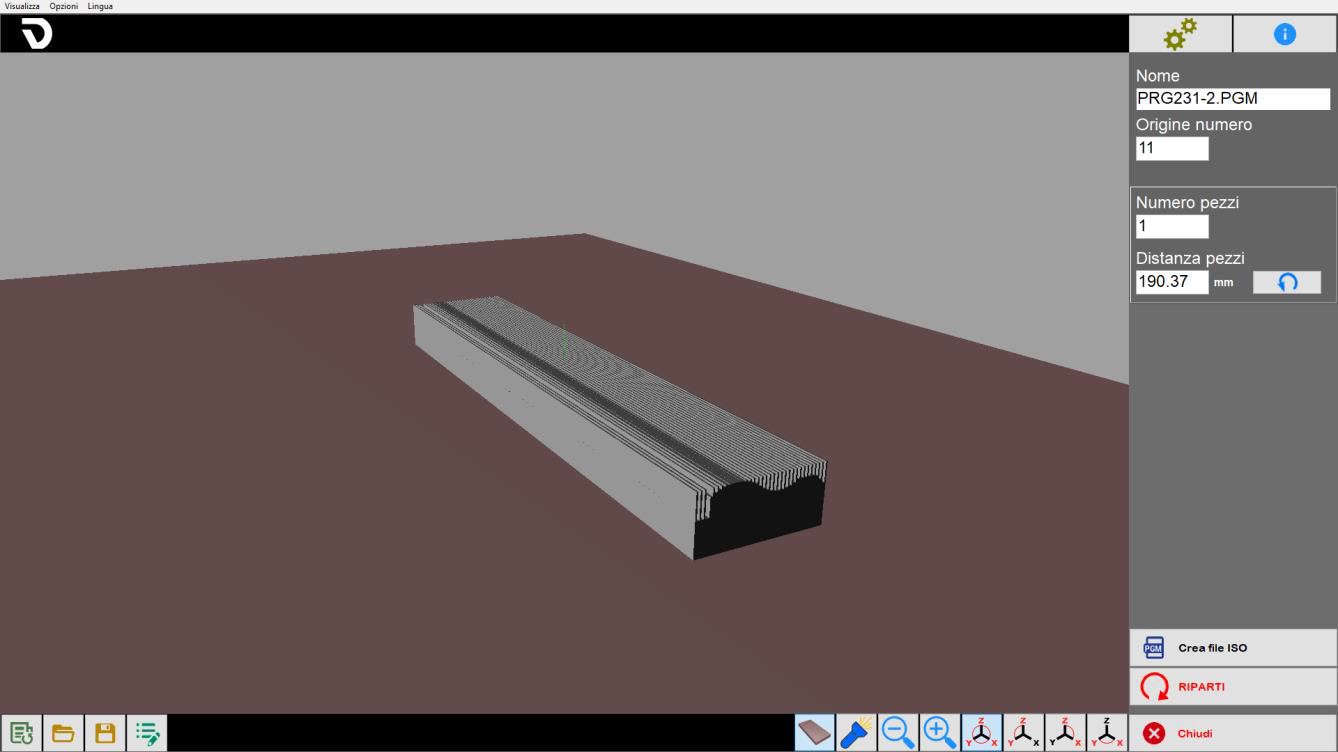

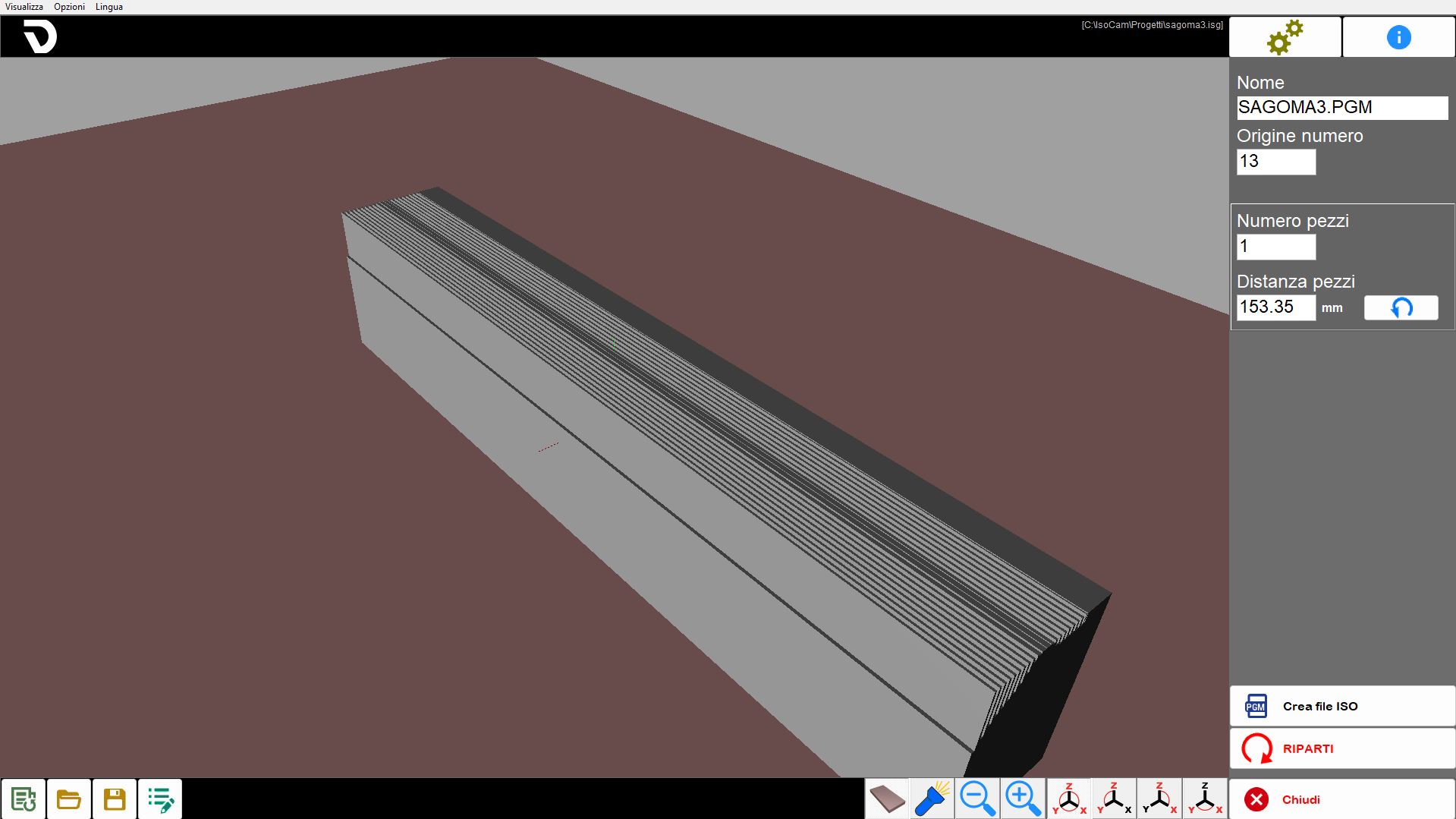

Ist hingegen eine zuvor erstellte Bearbeitung vorhanden, wird sie automatisch geladen und der Bediener erhält direkten Zugriff auf den letzten Bearbeitungsschritt:

Gemeinsame Elemente der verschiedenen Schritte

Die Benutzeroberfläche besteht aus mehreren Bereichen.

Menü: Schnellfunktionen.
Obere Leiste: spezifische Funktionen der aktiven Seite.
Mittlerer Bereich: enthält je nach Seite die Zeichnung oder den aktiven Bereich.
Seitenleiste: Fenster mit den zu ändernden Parametern.
Untere Leiste: Schaltflächen, die im Allgemeinen in mehreren Bereichen der Software gültig sind.

HINWEIS

Alle diese Elemente ändern sich je nach Betriebskontext.

Die folgenden Elemente bleiben unabhängig von der aktuellen Prozessphase immer sichtbar.

Menü

Die Menüleiste befindet sich oben über allen anderen Elementen dieser Benutzeroberfläche.

Ansicht

Dem Bediener stehen einige Einstellungen zur Sichtbarkeit der Werkstücke im Arbeitsbereich zur Verfügung.

Optionen

Es können Einstellungen zu den Farben geändert werden.

Sprache

ISOCAM ist derzeit in folgenden Sprachen verfügbar:

Deutsch
Englisch
Spanisch
Französisch
Italienisch
Portugiesisch

Rechte Seitenleiste

	Einstellungen Öffnet das Einstellungsbedienfeld in der Mitte der Seite.
	Info Öffnet ein kleines Bedienfeld mit nützlichen Informationen und Kontaktdaten.
	Schrittverwaltung In diesem Bereich kann zwischen den verschiedenen Schritten des Arbeitsablaufs vor- und zurücknavigiert werden.
	Schließen Durch Drücken der Schaltfläche wird das Programm IsoCam geschlossen.

Einstellungen

Mit diesem Bedienfeld kann in den erweiterten Modus von IsoCam gewechselt, zur Basisversion zurückgekehrt und die Werte für den Rasterschritt in X und Y geändert werden.

Untere Leiste

	Neue Bearbeitung Öffnet ein neues leeres IsoCam-Fenster und setzt den Arbeitsablauf auf Schritt 1 von 4 zurück.
	Bearbeitung öffnen Ermöglicht das Öffnen einer zuvor gespeicherten Bearbeitung.
	Bearbeitung speichern Ermöglicht das Speichern der an einer Bearbeitung vorgenommenen Änderungen.
	Bearbeitung ändern Setzt den Arbeitsablauf auf Schritt 1 von 4 zurück und ermöglicht Änderungen an der aktuell verwendeten Bearbeitung.

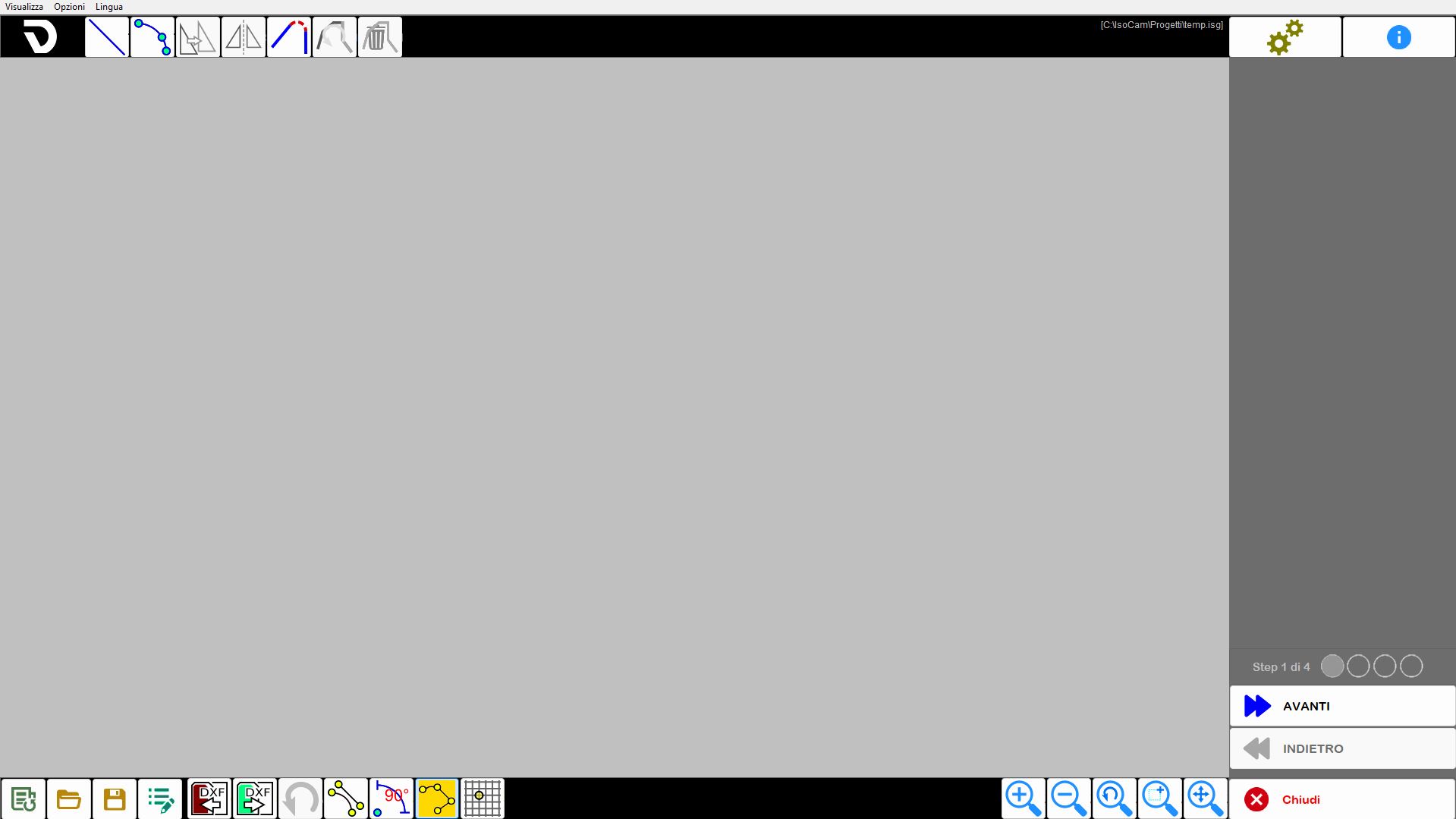

Querschnitt zeichnen (Schritt 1 von 4)

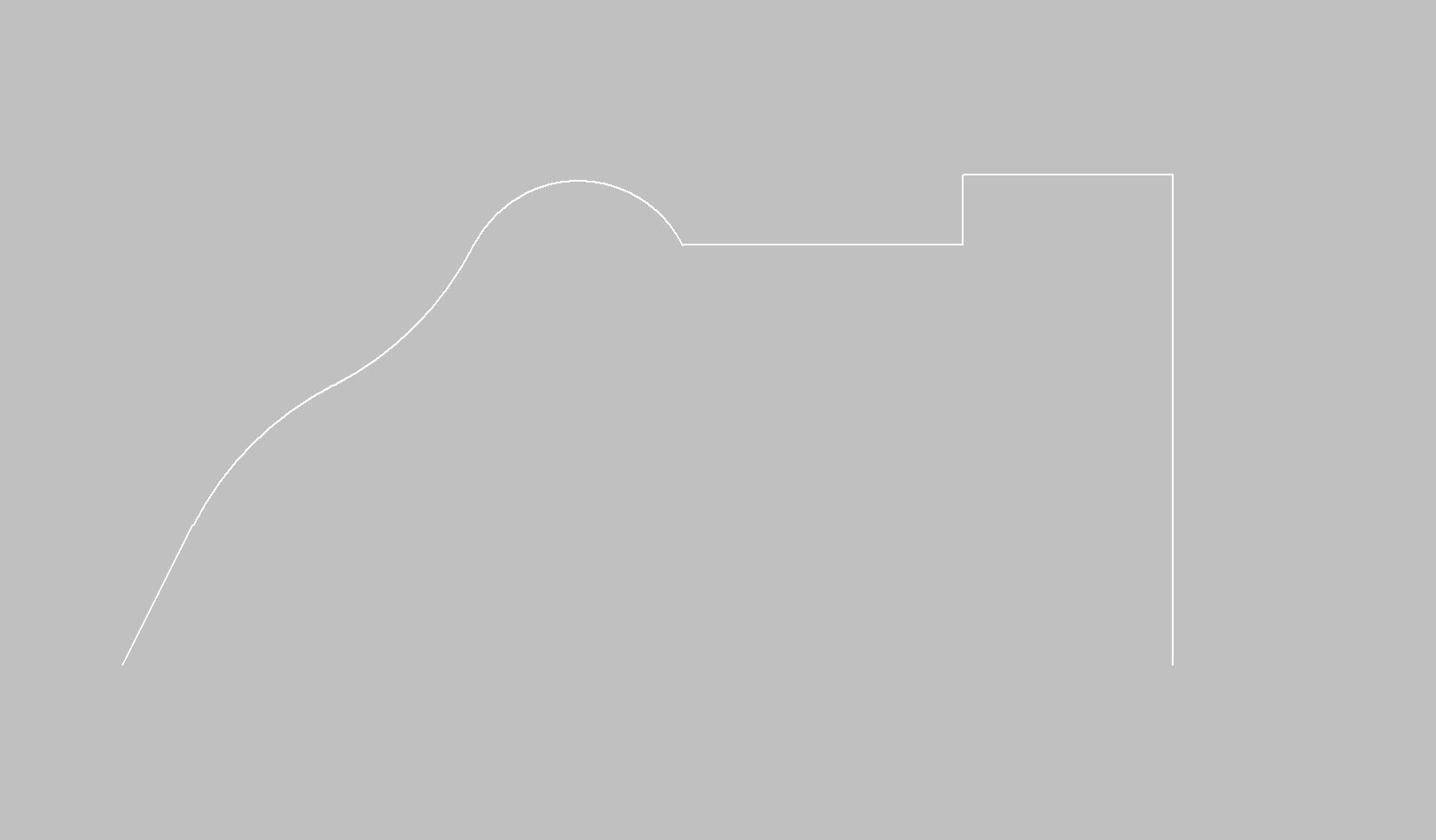

Die erste Programmierphase besteht im Zeichnen des zu bearbeitenden Querschnitts. Das Fenster bietet die typischen Befehle einer CAD-Software: Linie zeichnen, Bogen zeichnen, Snap, verschieben usw.
Das Grundkonzept der Software besteht darin, den Querschnitt als schnelle Skizze zu erstellen, die anschließend mit den entsprechenden Befehlen Element für Element bearbeitet wird. Die Möglichkeit zum Import von .dxf-Zeichnungen aus externen CAD-Systemen bleibt jederzeit verfügbar.

Obere Leiste

	Befehl Linie zeichnen Aktiviert/deaktiviert den Befehl zum Zeichnen von Linien. Wenn aktiviert, wird eine neue Linie erstellt, die am Endpunkt des zuletzt eingefügten Elements beginnt, sofern vorhanden; andernfalls wird die Linie am ausgewählten Punkt erzeugt.
	Befehl Bogen zeichnen Aktiviert/deaktiviert den Befehl zum Zeichnen von Bögen. Wenn aktiviert, wird ein neuer Bogen erstellt, der am Endpunkt des zuletzt eingefügten Elements beginnt, sofern vorhanden; andernfalls wird der Bogen vom ausgewählten Punkt aus erzeugt.
	Ausgewählte Segmente verschieben Nach Auswahl eines Elements kann es durch Drücken dieser Schaltfläche innerhalb des Arbeitsbereichs verschoben werden.
	Spiegelbild Nach Auswahl eines Elements kann es über diese Schaltfläche innerhalb des Arbeitsbereichs horizontal und/oder vertikal gespiegelt werden.
	Ausrunden Nach Aktivierung der Funktion die Parameter auf der rechten Seite beachten.
	Aktive Auswahl umkehren Kehrt die aktive Auswahl beim Drücken der Schaltfläche um.
	Ausgewählte Segmente löschen Löscht die ausgewählten Elemente.

Rechte Seitenleiste

Linieneigenschaften

Wenn eine Linie im Arbeitsbereich ausgewählt wird, wird die rechte Seitenleiste aktualisiert und zeigt die Eigenschaften des ausgewählten Elements an, die vom Benutzer geändert werden können:

Länge	Gibt den linearen Abstand zwischen den beiden Endpunkten der ausgewählten Linie an, berechnet anhand der Koordinaten im Arbeitsbereich.
Winkel	Gibt die Ausrichtung der Linie relativ zur horizontalen Achse des Bezugssystems an.
Δx	Gibt die Änderung der X-Koordinate zwischen dem Start- und Endpunkt einer Linie oder eines Elements an, also den horizontal zurückgelegten Abstand relativ zur X-Achse des Bezugssystems.
Δy	Gibt die Änderung der Y-Koordinate zwischen dem Start- und Endpunkt einer Linie oder eines Elements an, also den vertikal zurückgelegten Abstand relativ zur Y-Achse des Bezugssystems.
	Ausgewählte Linie verlängern/verkürzen Ermöglicht das Verlängern oder Verkürzen der ausgewählten Linie um ein angegebenes Maß; die Länge wird geändert, während die Winkelrichtung unverändert bleibt. Die Änderung wird über das entsprechende Eingabefeld festgelegt.
	Winkel annähern Rundet den Winkel der Linie automatisch auf das nächstgelegene Vielfache von 90_ (0_, 90_, 180_, 270_), wodurch die Ausrichtung an den orthogonalen Richtungen des Bezugssystems erleichtert wird.
Verbundene Segmente skalieren	Ermöglicht eine proportionale Skalierung aller Elemente, die direkt oder indirekt mit der ausgewählten Linie verbunden sind. Wenn diese Option beim Verlängern oder Verkürzen der Linie aktiv ist, wird die räumliche Konsistenz zwischen den verbundenen Elementen beibehalten und ihre relative Position in der Vorschau erhalten.

Bogeneigenschaften

Wenn ein Bogen im Arbeitsbereich ausgewählt wird, wird die rechte Seitenleiste aktualisiert und zeigt die Eigenschaften des ausgewählten Elements an, die vom Benutzer geändert werden können.
Der Bogen kann auf verschiedene Arten definiert werden: über Punkte, als Mittelpunkt, Radius und Bogen usw.
Die verschiedenen Eigenschaften werden in dem rechts eingeblendeten Fenster angezeigt.
Die Änderung bestimmter Eigenschaften kann auf unterschiedliche Weise erfüllt werden, beispielsweise durch Ändern des Radius oder des Start-/Endpunkts; zur Festlegung der Änderungsart dient die Option „Mittelpunkt fest“.

Radius	Gibt den konstanten Abstand zwischen dem Mittelpunkt einer Kreislinie oder eines Bogens und jedem Punkt auf deren Umfang an.
Start-/Endwinkel	Winkel des Start- oder Endpunkts relativ zum Mittelpunkt.
Tangente Vorh. / Nächste	Ändert den Start- oder Endwinkel so, dass der Bogen tangential zum vorherigen oder nächsten Element verläuft.
Mittelpunkt fest	Ermöglicht festzulegen, welche Auswirkungen eine Änderung (Radius oder Winkel) hat.

Auswahl verschieben / bewegen

Beim Aktivieren des Befehls „Verschieben“ erscheint das Fenster mit den Bewegungsparametern. Die Bewegung kann direkt durch Anklicken des Zeichenbereichs (auch bei aktiven Snaps) oder durch Eingabe der Parameter ausgeführt werden.
Das Verschieben muss mit der Schaltfläche „OK“ bestätigt werden.

	Positionswähler Verschiebt um den eingestellten Wert „Delta“ in Pfeilrichtung. Die Schaltfläche in der Mitte setzt die Verschiebung auf null.
	Verschiebung Gesamtverschiebung relativ zur Ausgangsposition. Die Zahlen in den Feldern rechts werden für den Befehl „Matrix kopieren“ verwendet.
Kopie verschieben	Wenn aktiviert, erstellt die Funktion eine Kopie des ausgewählten Elements und wendet die Verschiebung nur auf diese Kopie an; das Originalelement bleibt unverändert. HINWEIS Dieser Befehl ist nur sichtbar, wenn die Werte der zweiten Spalte des Parameters „Verschiebung“ 1 betragen.

Spiegeln

Nach Aktivierung des Befehls muss der Symmetriemittelpunkt durch Anklicken des Arbeitsbereichs oder Eingabe der Koordinaten festgelegt, die Spiegelrichtung ausgewählt und anschließend mit „OK“ bestätigt werden.

Symmetriemittelpunkt	Ermöglicht das Ändern der Koordinaten des Symmetriemittelpunkts, der für die horizontale oder vertikale Spiegelung des ausgewählten Elements verwendet wird.
Zu invertierende Koordinaten	Gibt an, ob horizontal, vertikal oder in beide Richtungen gespiegelt werden soll.
Kopie spiegeln	Wenn aktiviert, wird beim Spiegeln eine gespiegelte Kopie des ausgewählten Elements erstellt; das Original bleibt unverändert.

Ausrunden

Eine erste Meldung in der rechten Spalte ermöglicht dem Bediener, den Ausrundungsradius einzustellen und die Auswahl zu bestätigen.

Eine zweite Meldung informiert den Bediener darüber, dass nun Ausrundungen zwischen zwei Linien eingefügt werden können; dies bleibt bis zur Deaktivierung der Funktion möglich.

Nachfolgend ein Beispiel für die Anwendung von Ausrundungen auf zwei benachbarte Linien sowie auf eine an einen Bogen angrenzende Linie:

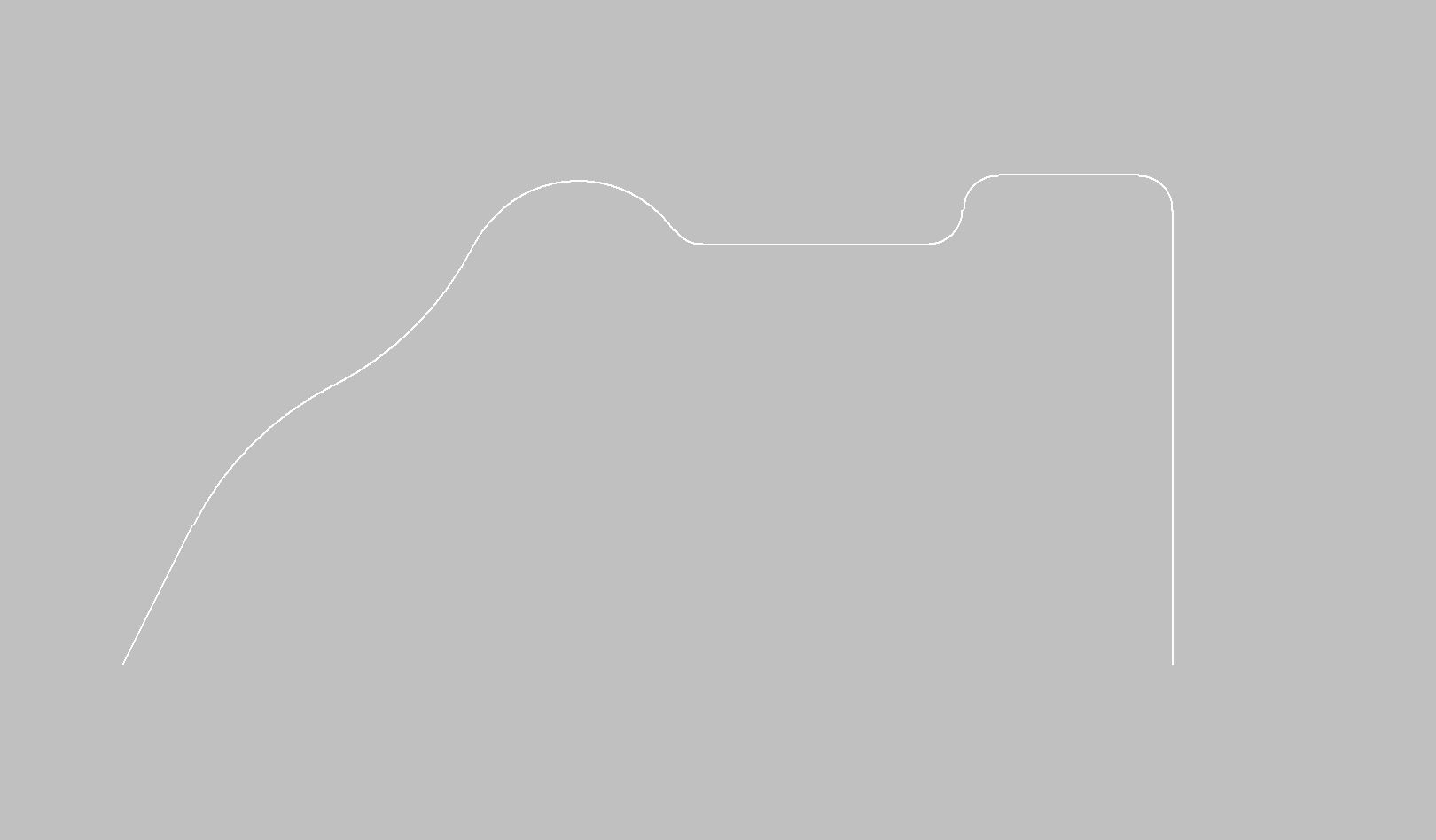

Nach Anwendung der Ausrundungen:

Untere Leiste

	DXF-Datei importieren DXF-Datei importieren. Für das Dateiformat bestehen keine Einschränkungen; es wird jedoch empfohlen, kleine Dateien im Format R12 zu importieren.
	DXF-Datei exportieren Exportiert die Zeichnung im DXF-Format.
	Änderung rückgängig machen Macht den zuletzt ausgeführten Befehl rückgängig. HINWEIS Die Taste „Esc“ auf der Tastatur führt dieselbe Funktion aus.
	Snap Start/Ende Erleichtert die Auswahl des Start- oder Endpunkts eines Bogens oder einer Linie. Wird der Cursor an einen Eckpunkt angenähert, wird der nächstgelegene Punkt durch ein gelbes Feld mit einem X und den Koordinaten des Eckpunkts hervorgehoben.
	Ortho-Befehl Aktiviert/deaktiviert den Befehl „Ortho“, um Segmente orthogonal zu halten.
	Befehl Verbundene Segmente Aktiviert/deaktiviert den Befehl „Verbundene Segmente“. Der Startpunkt des nächsten Segments entspricht dem Endpunkt des vorherigen Segments.
	Zeichenraster Aktiviert/deaktiviert das Raster im Zeichenfenster. Die Rasterparameter sind über die Einstellungsschaltfläche zugänglich.
	Zoom rückgängig Stellt den vorherigen Zoom wieder her.
	Zoombereich auswählen Wählt einen Fokusbereich für den Zoom aus.
	Zoom zurücksetzen Setzt den Zoom auf den ursprünglichen Zustand zurück.

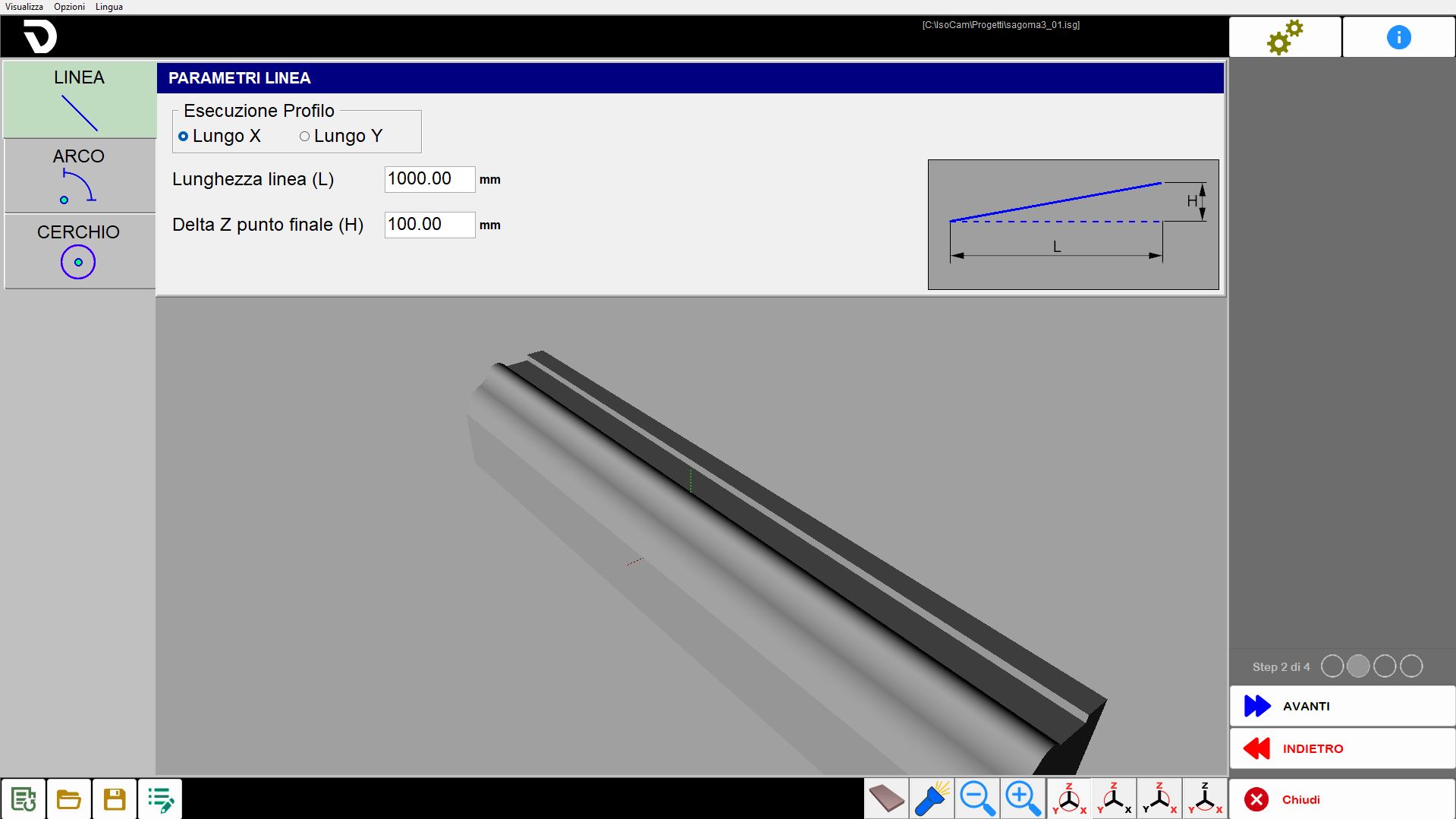

Profilauswahl (Schritt 2 von 4)

Der zuvor gezeichnete Querschnitt muss auf ein geeignetes Profil angewendet werden.
Das Profil kann linear oder bogenförmig, in der X/Y-Ebene oder auch vertikal sein; je nach Auswahl werden anschließend bestimmte Bearbeitungsmodi aktiviert oder deaktiviert. Beispielsweise kann ein Bogenprofil in der XY-Ebene nur mit vertikaler Scheibe bearbeitet werden, während für ein Bogenprofil in der XZ- oder YZ-Ebene das Gegenteil gilt.
Der Profiltyp wird über die Schaltflächen links ausgewählt. Oben in der Mitte werden die Parameter zur geometrischen Beschreibung des Profils angezeigt und unten im mittleren Bereich die Vorschau des Ergebnisses.

Mittlerer Bereich

Lineares Profil	Richtung und Länge werden eingestellt. Das Vorzeichen des Werts „Delta Z“ folgt der Z-Achse (positiv nach oben, negativ nach unten).
Bogenprofil	Definiert werden: Richtung, Arbeitsebene, Konkavität und die geometrischen Eigenschaften. Jede Änderung der geometrischen Eigenschaften wirkt sich auf andere Variablen aus. HINWEIS Der maximal einstellbare Radius beträgt 9999mm.
Kreisprofil	Wird nur außen mit horizontaler Scheibe bearbeitet.

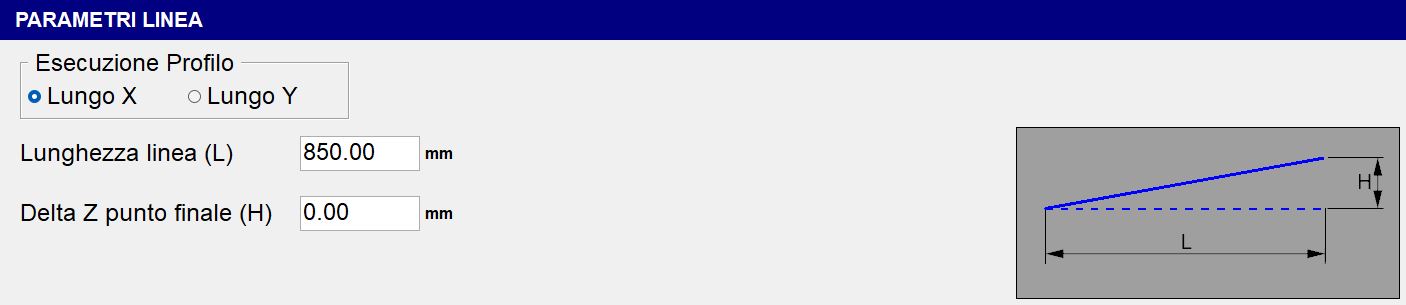

Parameter lineares Profil

Profilausführung	Es stehen zwei Modi zur Verfügung: „Entlang X“ und „Entlang Y“.
Linienlänge (L)	Horizontale Länge der Basis des geneigten Segments, gemessen zwischen dem Startpunkt und dem horizontal projizierten Endpunkt.
Delta Z Endpunkt (H)	Höhe des geneigten Segments, also die Höhendifferenz zwischen Anfang und Ende des Segments.

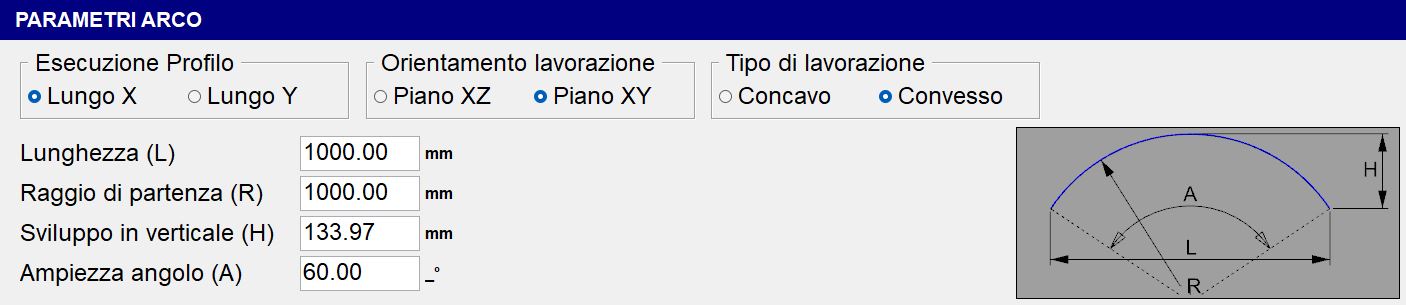

Parameter Bogenprofil

Profilausführung	Auswahl zwischen „Entlang X“ und „Entlang Y“.
Bearbeitungsausrichtung	Auswahl zwischen „Ebene XZ“ und „Ebene XY“.
Bearbeitungsart	Auswahl zwischen „Konkav“ und „Konvex“.
Länge (L)	Horizontaler Abstand zwischen den beiden Endpunkten des Bogens, also die Sehne, die Anfang und Ende des Bogens verbindet.
Ausgangsradius (R)	Abstand vom Mittelpunkt des Bogens zu einem Punkt auf dem Bogen. Bestimmt die Gesammtkrümmung des Bogens.
Vertikale Ausdehnung (H)	Maximale Höhe des Bogens relativ zur Sehne L; entspricht dem vertikalen Abstand zwischen dem höchsten Punkt des Bogens und der Sehne.
Winkelweite (A)	Mittelpunktswinkel, der vom Bogen aufgespannt wird, in Grad.

HINWEIS

Das Ändern eines der folgenden Werte: „Länge“, „Ausgangsradius“, „Vertikale Ausdehnung“ oder „Winkelweite“ führt zur automatischen Neuberechnung der übrigen Parameter.

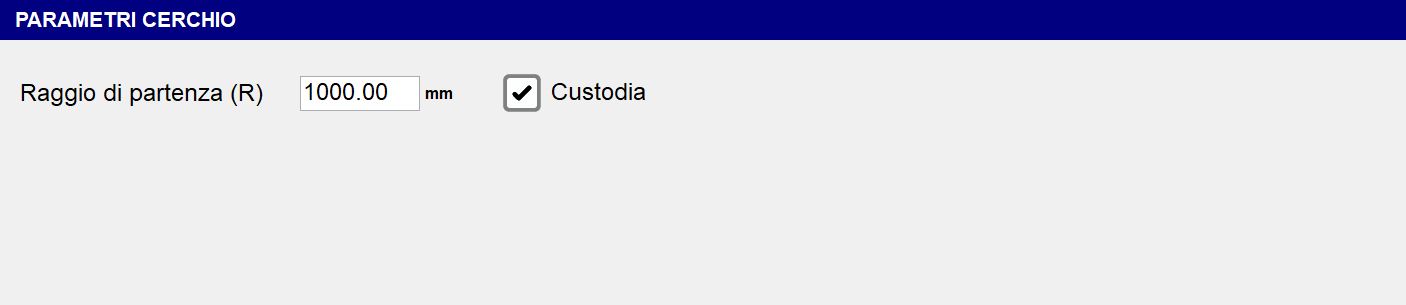

Parameter Kreisprofil

Ausgangsradius (R)	Bestimmt den Radius vom Startpunkt aus.
Schutzhaube	Diese Option gibt an, ob sich die C-Achse während der Bearbeitung dreht (Schutzhaube aktiv) oder bei C=0_ stehen bleibt (Schutzhaube nicht vorhanden).

Untere Leiste

	Arbeitsflächenansicht Aktiviert/deaktiviert die Ansicht der Arbeitsfläche.
	Zusätzliche Beleuchtung Aktiviert/deaktiviert zusätzliche Beleuchtung für die 3D-Ansicht.
	Verwaltung der Standardansichten Ermöglicht das Ändern des Blickpunkts.

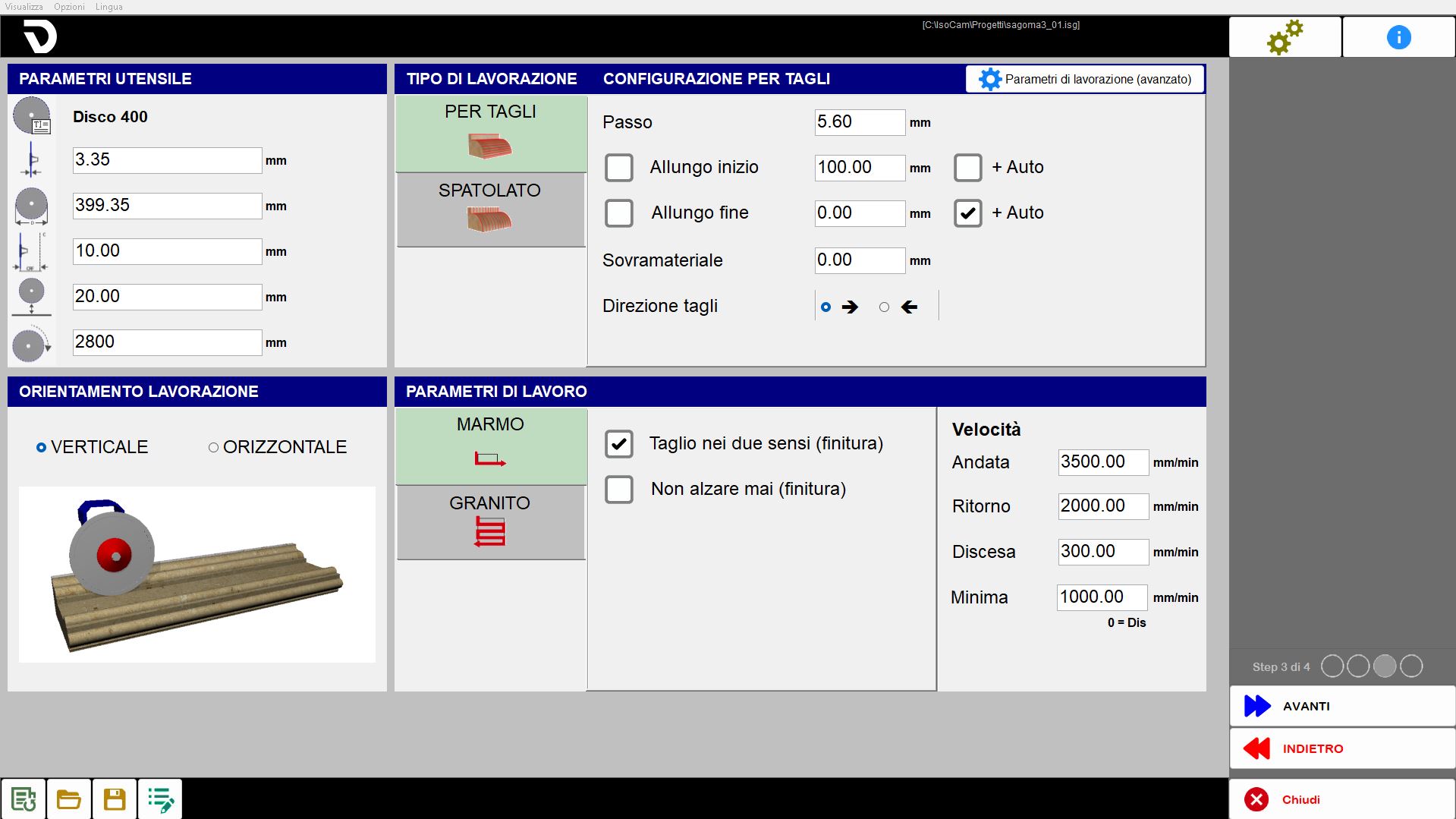

Bearbeitungsparameter (Schritt 3 von 4)

Die Seite ist in Bereiche mit verschiedenen Datentypen unterteilt, die für die Bearbeitung eingestellt werden müssen.

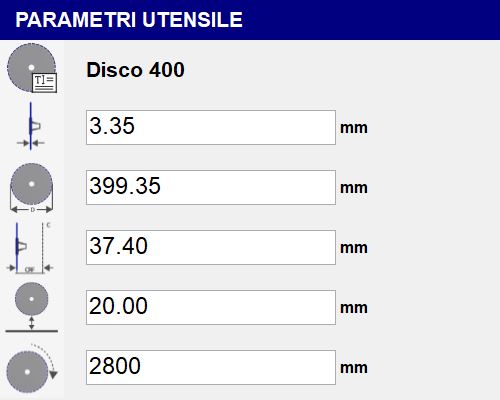

Werkzeugparameter

Der Bediener kann die Werkzeugparameter festlegen:

Bei einem neuen Projekt werden die Daten automatisch anhand des physisch installierten Werkzeugs geladen; bei einer zuvor gespeicherten Bearbeitung entsprechen die Werkzeugdaten den bereits im vorherigen Programm gespeicherten Daten.

	Werkzeugname Zeigt den Namen des ausgewählten Werkzeugs an.
	Dicke Gibt die Stärke des Sägeblatts in Schnittrichtung an (Stärke des Scheibenkörpers).
	Durchmesser Maximaler Durchmesser der Scheibe, gemessen von einem Ende des gezahnten Randes zum anderen.
	CRF (Flanschdrehzentrum) Ermöglicht das Messen des Abstands der inneren Zahnkante der derzeit in der Maschine montierten Scheibe von der C-Drehachse.
	Sicherheitshöhe Sicherheitsabstand zwischen Scheibe und Arbeitstisch.
	RPM (Umdrehungen pro Minute) Anzahl der Umdrehungen der Scheibe pro Minute während des Betriebs.

Bearbeitungsausrichtung

Lineares Profil

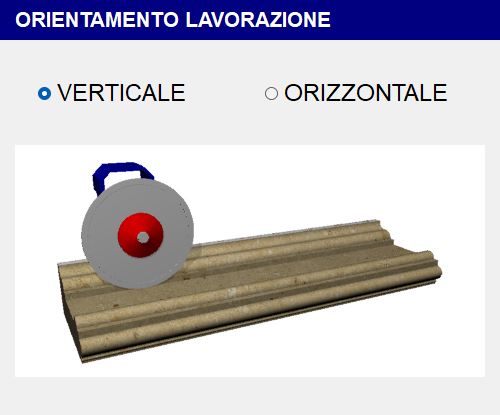

Bei linearen Profilen kann ausgewählt werden, ob die Bearbeitung mit vertikaler oder horizontaler Scheibe (von vorne oder von links) ausgeführt wird.

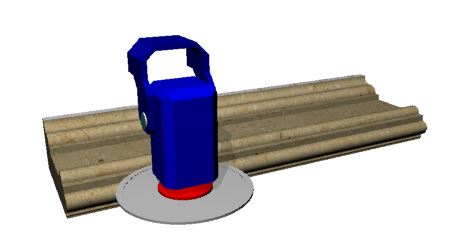

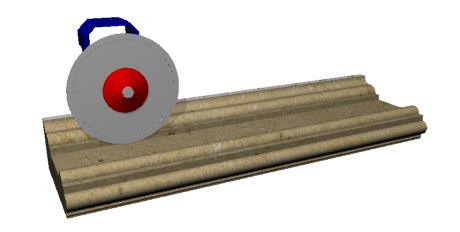

Vertikale Ausrichtung	Horizontale Ausrichtung

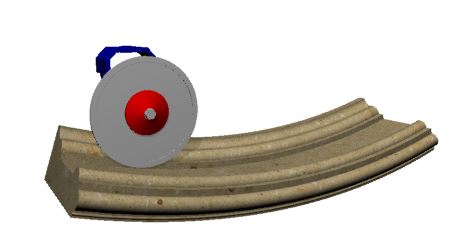

Bogenprofil

Bei gekrümmten Profilen ist die Ausrichtung durch den Profiltyp vorgegeben:

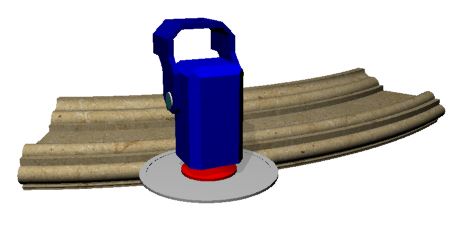

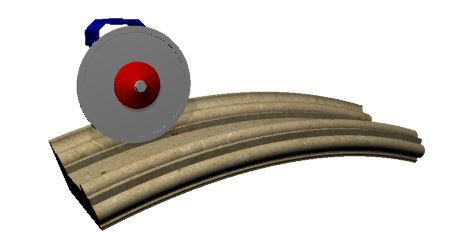

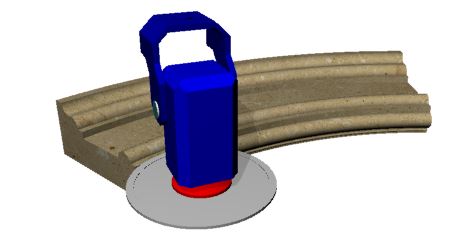

Bearbeitungsart	Vertikale Ausrichtung	Horizontale Ausrichtung
Konkav
Konvex

Bearbeitungsart

Die Bearbeitung kann in zwei Modi ausgeführt werden:

	Schnittmodus Ermöglicht die Ausführung paralleler Schnitte, die dem ausgewählten Profil folgen.
	Glättmodus Ermöglicht die Ausführung paralleler Schnitte quer zur Profilrichtung.

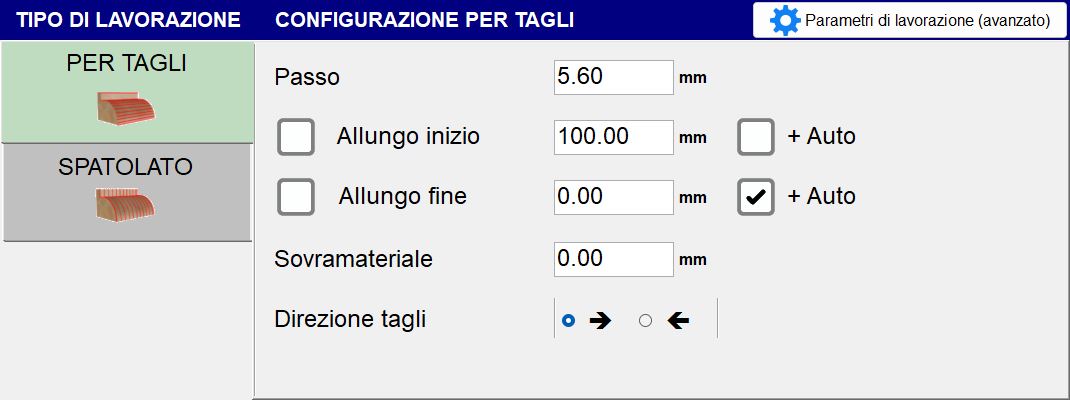

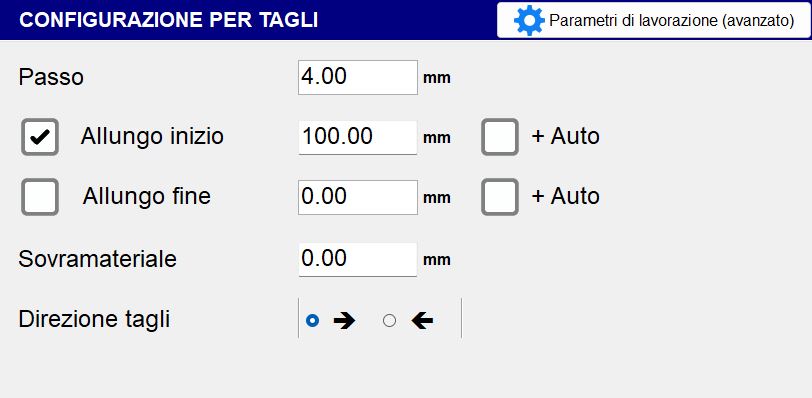

Konfiguration für Schnitte

Es werden zueinander parallele Schnitte ausgeführt, die dem ausgewählten Profil folgen; der Abstand zwischen den Schnitten wird aus einem Parameter übernommen.

Schritt	Gibt den Abstand zwischen der Position eines Schnitts und der des benachbarten Schnitts an. Ist er größer als die Scheibenstärke, bleibt Material zwischen den Durchgängen stehen.
Verlängerung Anfang / Ende	Ermöglicht das Verlängern eines Schnitts am Anfang / Ende um den eingestellten Wert.
Auto Plus	Das Aktivieren dieser Option bewirkt eine automatische Erhöhung des Verlängerungswerts auf Grundlage eines vom System festgelegten Werts.
Aufmaß	Materialstärke, die über dem gewünschten Endprofil stehen bleiben soll.
Schnittrichtung	Der Schnitt kann je nach ausgewählter Konfiguration von rechts nach links oder von links nach rechts ausgeführt werden.

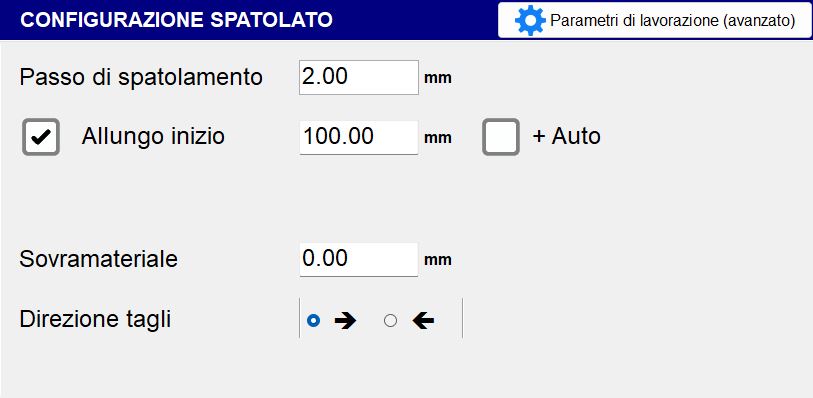

Glättkonfiguration

Die Bewegung erfolgt quer zur Profilrichtung und dient zur Oberflächenbearbeitung des Werkstücks.

Glättschritt	Gibt den Abstand zwischen einer Querbewegung und der nächsten entlang der Profilrichtung an.

Geschwindigkeit und Schnittmodus

Je nach vorheriger Auswahl werden unterschiedliche Menüs zur Auswahl der für die Definition der Bearbeitung erforderlichen Parameter angezeigt.

Wenn als Bearbeitungsart die Konfiguration für Schnitte ausgewählt ist, stehen zwei Arten von Bearbeitungsparametern zur Verfügung:

	Marmormodus Der Schnitt wird in einem einzigen Durchgang ausgeführt.
	Granitmodus Der Schnitt wird stufenweise ausgeführt.

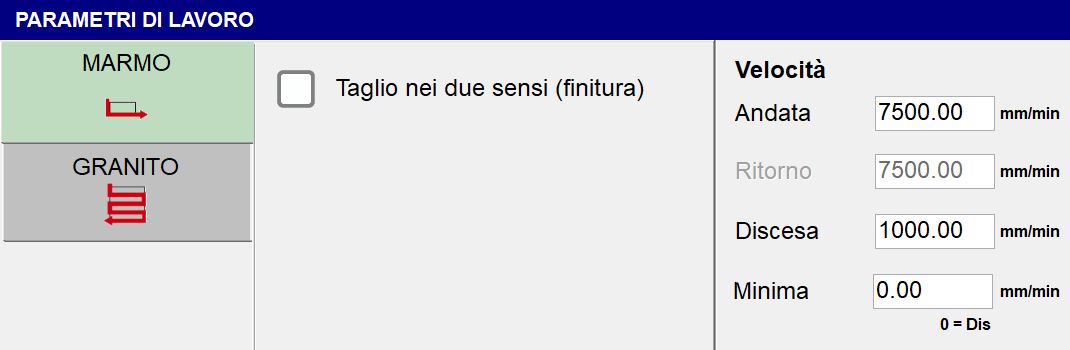

Marmormodus

Allgemeine Parameter:

Schnitte in beide Richtungen (Schlichten)	Mit dieser Option kann eine Rücklaufgeschwindigkeit eingestellt werden, die von der Vorlaufgeschwindigkeit abweicht.
Nie anheben (Schlichten)	ACHTUNG! Wenn dieser Parameter aktiviert ist, muss die Scheibe vollständig aus dem Schnittprofil austreten.

Geschwindigkeitsparameter:

Vorlauf	Ausführungsgeschwindigkeit des Durchgangs im Vorlauf.
Rücklauf	Ausführungsgeschwindigkeit des Durchgangs im Rücklauf.
Eindringen	Ausführungsgeschwindigkeit beim Eindringen des Durchgangs.
Minimum	Wenn ein Wert ungleich null eingestellt wird, hängt die Schnittgeschwindigkeit von der Schnitttiefe ab. Bei Schnitten mit Tiefe null erfolgt die Bewegung mit Vorlaufgeschwindigkeit, bei maximaler Schnitttiefe für das ausgewählte Profil mit Mindestgeschwindigkeit.

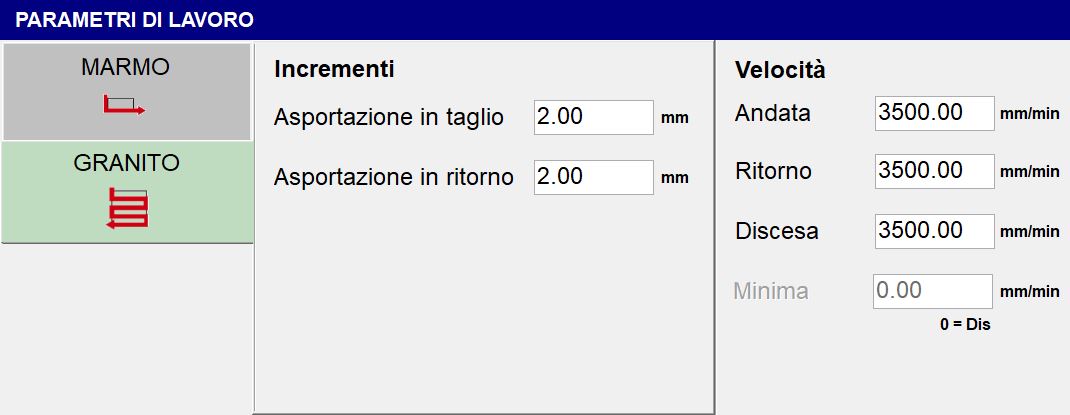

Granitmodus

Allgemeine Parameter:

Abtrag beim Schneiden	Materialmenge, die beim Vorwärtsdurchgang abgetragen wird.
Abtrag im Rücklauf	Materialmenge, die beim Rückwärtsdurchgang abgetragen wird.

Wenn als Bearbeitungsart die Glättkonfiguration ausgewählt ist, steht nur ein Bearbeitungsparameter zur Verfügung:

Geschwindigkeit - Bearbeitung	Legt die Geschwindigkeit fest, mit der die Glättbearbeitung ausgeführt wird.

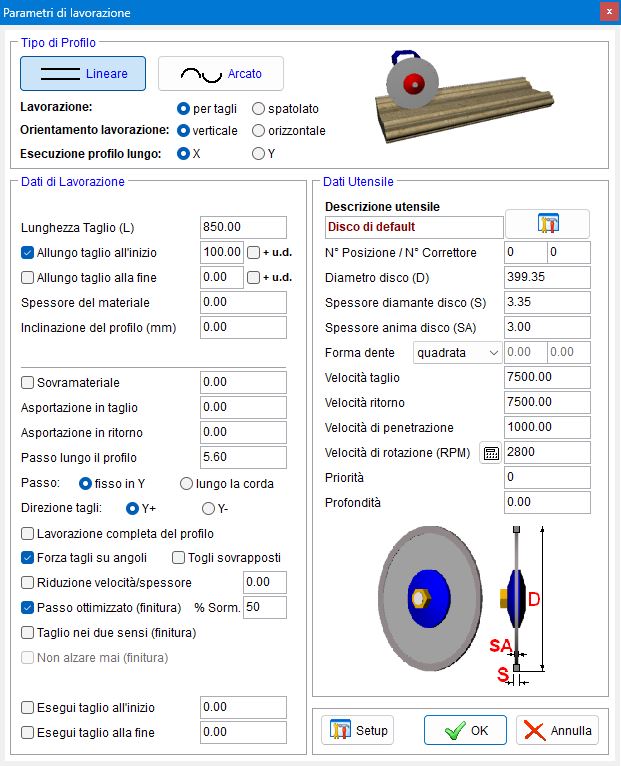

Bearbeitungsparameter (erweitert)

Bearbeitungsparameter (erweitert)
Diese Schaltfläche ermöglicht den Zugriff auf das Fenster mit den erweiterten Bearbeitungsparametern.

Auf diesem Bildschirm können verschiedene Parameter überprüft und geändert werden, von denen viele in den Schritten 2 und 3 eingestellt wurden.

Der erste Vorgang besteht in der Auswahl des zu verwendenden Profiltyps:

	Linear Es wird ein linearer Schnitt ausgeführt.
	Bogenförmig Es wird ein bogenförmiger Schnitt ausgeführt.

Anschließend stehen folgende Parameter zur Verfügung:

Bearbeitung	Kann Schnitte oder Glättbearbeitung sein.
Bearbeitungsausrichtung	Die Bearbeitung kann vertikal oder horizontal ausgeführt werden.
Profilausführung entlang	Entlang X oder Y.

Bearbeitungsdaten

Für das lineare Profil können folgende Parameter eingestellt werden:

Materialstärke	Definiert die Materialstärke (in mm).
Profilneigung (mm)	Ermöglicht die Definition der Profilneigung durch Angabe des Höhenunterschieds zwischen End- und Startpunkt.

Für das Bogenprofil stehen die in den vorherigen Schritten einstellbaren Parameter zur Verfügung.

Beide Profile haben außerdem folgende gemeinsame Bearbeitungsdaten:

Schritt	Fest in Y: hält den Abstand zwischen den Schnitten unabhängig vom darunterliegenden Profil konstant. Entlang der Sehne: Der Schritt bezieht sich auf den Abstand zwischen den Kontaktpunkten auf dem Profil; der Versatz ändert sich daher entsprechend der Profilneigung.
Schnittrichtung	Auswahl zwischen „Y_“ und „Y-“.
Vollständige Profilbearbeitung	Ermöglicht die Auswahl, ob das Profil vollständig bearbeitet werden soll.
Schnitte an Winkeln erzwingen	Fügt Schnitte an Punkten mit Neigungsänderung hinzu.
Überlappende entfernen	Wenn diese Option aktiviert ist und der Wert „Schritt“ größer als der Wert „Stärke“ ist, werden überlappende Schnitte entfernt.
Optimierter Schritt (Färbung) % Überl.	Wenn der Wert „Schritt“ kleiner als der Wert „Stärke“ ist, wird der Schritt auf horizontalen Linien optimiert.
Schnitt am Anfang ausführen	Ermöglicht die Auswahl, ob am Anfang des Profils ein Schnitt ausgeführt werden soll. Im danebenliegenden Feld kann die Tiefe dieses Schnitts eingestellt werden.
Schnitt am Ende ausführen	Ermöglicht die Auswahl, ob am Ende des Profils ein Schnitt ausgeführt werden soll. Im danebenliegenden Feld kann die Tiefe dieses Schnitts eingestellt werden.

Werkzeugdaten

Hier werden einige zuvor eingestellte Daten sowie weitere werkzeugspezifische Parameter angezeigt.

Werkzeugbeschreibung	Eine kurze Beschreibung des Werkzeugs.
	Werkzeugmagazin Das Öffnen dieses Bedienfelds ermöglicht die Verwaltung der Werkzeuge: Neue Werkzeuge können erstellt, vorhandene geändert, ihre Reihenfolge in der Liste geändert oder Werkzeuge entfernt werden.
Positions-Nr.	Gibt die Positionsnummer des ausgewählten Werkzeugs im Magazin an.
Korrektur-Nr.	Gibt die Nummer an, die den Namen des ausgewählten Werkzeugs identifiziert.
Scheibenkernstärke (SA)	Stärke des zentralen tragenden Körpers der Scheibe.
Zahnform	Der Bediener kann zwischen drei Zahnformen wählen: Quadratisch Kugelförmig Angefast (in diesem Fall können die Fasenwerte festgelegt werden)
	Materialauswahl Mit dieser Schaltfläche unmittelbar links neben dem Wert der Eindringgeschwindigkeit kann das Material ausgewählt werden aus: Granite mit hohem Quarzgehalt Granite mit niedrigem Quarzgehalt Marmor Travertin Sandsteine
Priorität	Es kann ein Prioritätswert festgelegt werden (zwingend positiv).
Tiefe	Gibt die Schnitttiefe des Werkzeugs an.

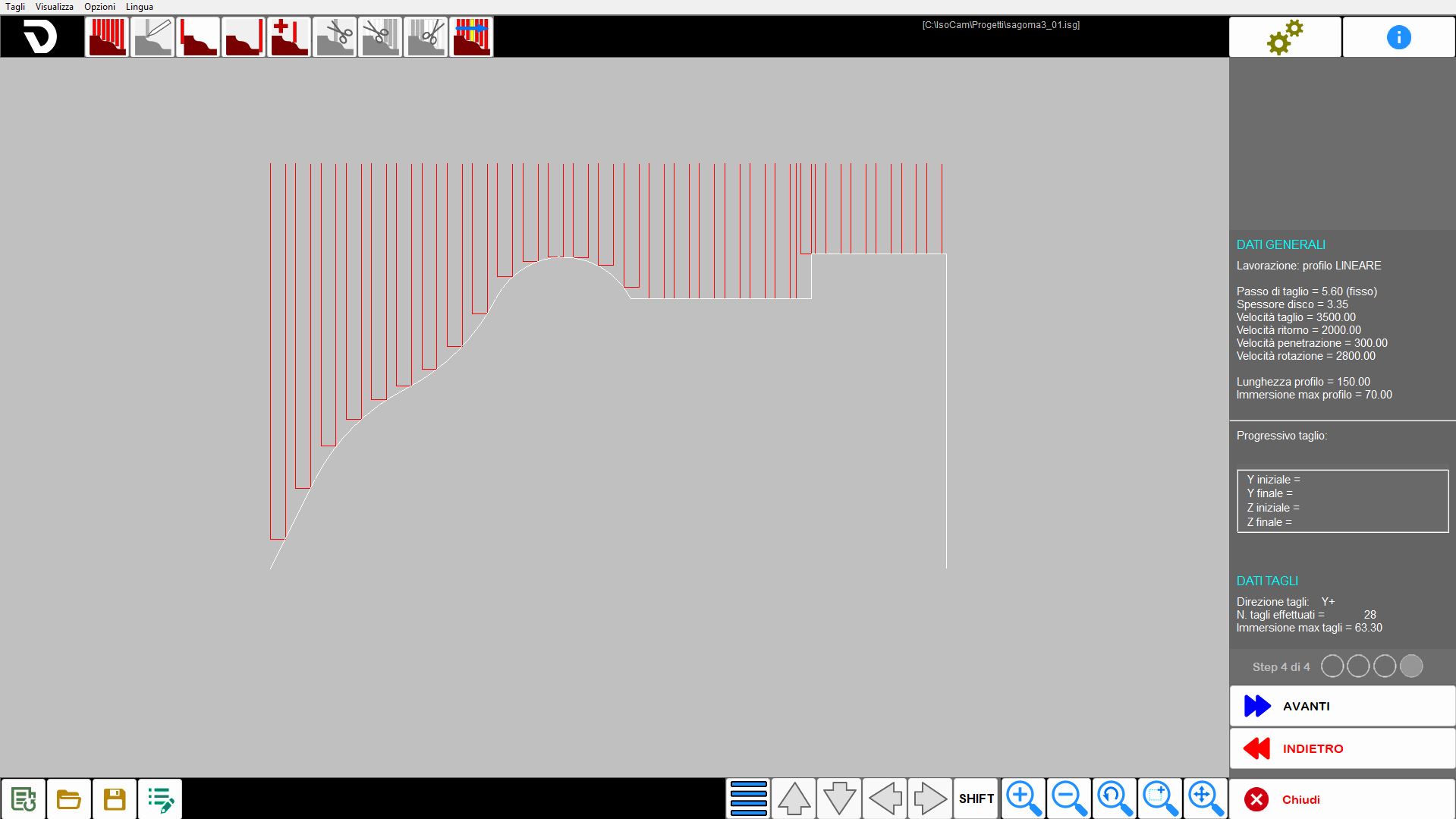

Bearbeitung (Schritt 4 von 4)

Auf Grundlage der vorherigen Auswahlen wird eine Vorschau der berechneten Schnitte angezeigt. Die Seite ist in mehrere Bereiche mit Befehlen zur Verwaltung von Änderungen unterteilt.

Nach Überprüfung der Schnitte oder Durchführung der gewünschten Änderungen die Schaltfläche „WEITER“ drücken, um die Seite zur Erzeugung des Schnittprogramms zu öffnen.

Menü

Im vierten Schritt wird im oberen Menü ein zusätzlicher Eintrag sichtbar:

Schnitte	Dieses Menü bietet dem Bediener einige Schnelleinstellungen für die erzeugten Schnitte.

Obere Leiste

HINWEIS

Einige Schaltflächen bleiben deaktiviert, bis ein Schnitt ausgewählt wird.

	Schnitte erzeugen Erzeugt die Schnitte mit den Standardeinstellungen neu. HINWEIS Dieser Vorgang wird beim Erreichen von Schritt 4 von 4 automatisch ausgeführt.
	Schnittposition ändern Ermöglicht das Ändern der Position des ausgewählten Schnitts.
	Kopfschnitt zur Werkstücktrennung hinzufügen Fügt einen Schnitt am Anfangspunkt der Bearbeitung ein.
	Endschnitt zur Werkstücktrennung hinzufügen Fügt einen Schnitt am Endpunkt der Bearbeitung ein.
	Schnitt an Mausposition hinzufügen (Ins) Fügt an der von der Maus angegebenen Position einen neuen Schnitt hinzu.
	Ausgewählten Schnitt löschen Entfernt den ausgewählten Schnitt aus der Vorschau und berechnet die fortlaufenden Schnittnummern aller verbleibenden Schnitte neu.
	Schnitte vor dem ausgewählten Schnitt löschen Bezogen auf den ausgewählten Schnitt werden Schnitte mit einer kleineren fortlaufenden Nummer entfernt.
	Schnitte nach dem ausgewählten Schnitt löschen Bezogen auf den ausgewählten Schnitt werden Schnitte mit einer größeren fortlaufenden Nummer entfernt.
	Schnittsimulation Alle Schnitte werden nacheinander entsprechend ihrer fortlaufenden Schnittnummer ausgewählt. HINWEIS Um die Durchsicht der Schnitte zu beschleunigen, die Taste Pfeil links drücken; zum Verlangsamen die Taste Pfeil rechts drücken.

Mittlerer Bereich

Rechte Seitenleiste

Im vierten Schritt enthält diese Leiste folgende Informationen:

	Fortlaufende Schnittnummer Für jeden ausgewählten Schnitt werden die fortlaufende Schnittnummer, die räumlichen Koordinaten der Kanten sowie der Kontaktzustand der Kanten mit den Elementen angezeigt, einschließlich der Angabe, ob eine oder beide in Kontakt stehen.
	Allgemeine Daten Zeigt eine Reihe von Daten zur Bearbeitung an, die in den vorherigen Schritten eingestellt wurden.
	Schnittdaten Beim Erreichen von Schritt 4 werden automatisch einige berechnete Daten angezeigt, darunter Richtung und Anzahl der Schnitte sowie die maximale Eintauchtiefe des Schnitts.

Untere Leiste

	Schnittoptionen Alternative zur rechten Maustaste zum Anzeigen der Schnittoptionen.
	Schnitte verschieben/verlängern Alternative zu den Tastaturpfeilen zum Verschieben/Verlängern der Schnitte.
	Shift Alternative zur Shift-Taste der Tastatur.

Programmerstellung

Nach Abschluss der Vorbereitung im vierten Schritt kann auf die letzte Phase zugegriffen werden, die die Anzeige des erzielten Ergebnisses und die Erzeugung der ISO-Datei umfasst.
Im mittleren Bereich wird die 3D-Darstellung der erzeugten Bearbeitung unter Berücksichtigung des Bearbeitungsmodus angezeigt. Durch Anklicken des Bereichs kann die Ansicht gedreht und der Zoom gesteuert werden.

HINWEIS

Beim Programmstart wird die zuletzt erstellte Bearbeitung angezeigt.

Grundverfahren

Schritt 1

Zum Starten die Schaltfläche „Neue Bearbeitung“ drücken. Sicherstellen, dass die Funktion „Verbundene Segmente“ aktiv ist, und anschließend den Befehl „Linie“ aktivieren. Durch eine Reihe von Klicks im Arbeitsbereich den gewünschten Querschnitt zeichnen. Nach Abschluss der Zeichnung erneut auf den Befehl „Linie“ klicken, um ihn zu deaktivieren. Anschließend jedes Element einzeln auswählen, um seine Parameter zu prüfen und bei Bedarf zu ändern.

Schritt 2

In diesem Schritt kann der Bediener einige grundlegende Einstellungen für die gewünschte Bearbeitungsart festlegen.

Schritt 3

Nun können Parameter zum Werkzeug sowie zu Art, Ausrichtung und Parametern der ausgewählten Bearbeitung eingestellt werden.
Im Bedienfeld „Bearbeitungsparameter (erweitert)“ kann außerdem eine Übersicht aller bis zu diesem Zeitpunkt eingestellten Parameter angezeigt werden.

Schritt 4

Für die aktuelle Bearbeitung wird automatisch eine Schnittliste erzeugt. Schnitte können je nach betrieblichen Anforderungen eingefügt, geändert und entfernt werden.

ISO-Erzeugung

Im letzten Bearbeitungsschritt kann der Bediener aus der erzeugten Bearbeitung eine ISO-Datei erstellen oder den Vorgang von vorn beginnen.
