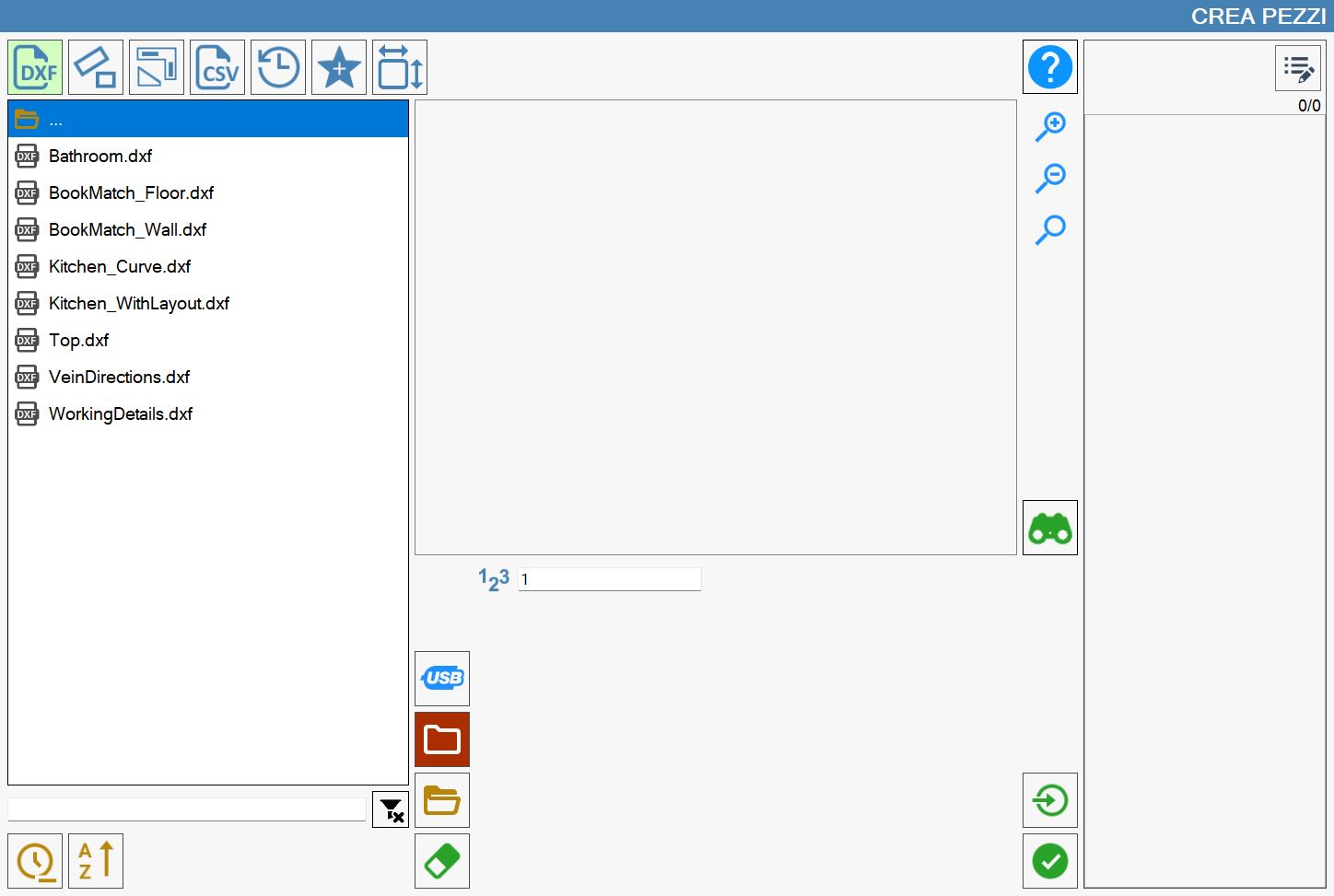

In diesem Bereich können Werkstücke durch Importieren von DXF-Dateien erstellt werden.

Dateiliste

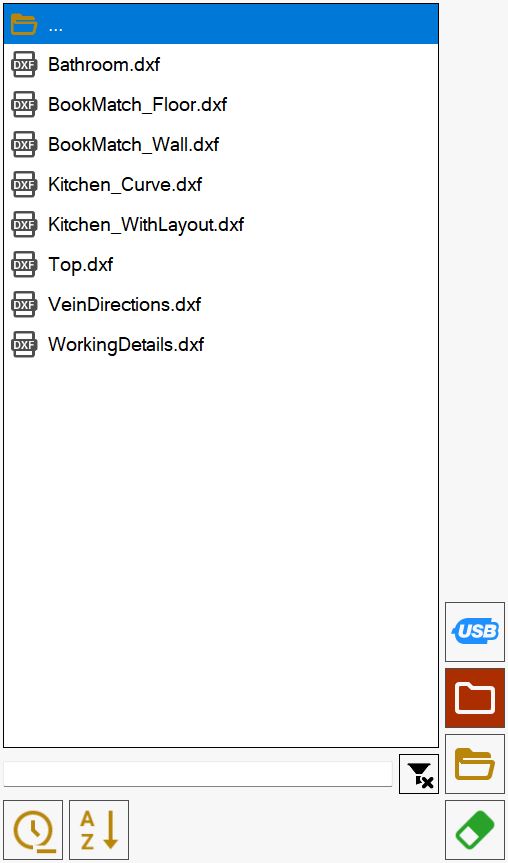

Im linken Fensterbereich befindet sich eine Liste mit allen Ordnern und DXF-Dateien im aktuell ausgewählten Pfad.

Das Element am Anfang der Liste

ermöglicht die Rückkehr zum übergeordneten Ordner des aktuellen Ordners.

Anfangs wird die Liste der DXF-Dateien im Arbeitsordner des PCs angezeigt. Der Ordner kann über die entsprechenden Schaltflächen rechts neben der Dateiliste geändert werden.

	USB-Speicher Ermöglicht den Zugriff auf den am PC angeschlossenen USB-Speicher, das Navigieren durch dessen Ordner und die Anzeige der Dateien.
	Arbeitsordner Schnellzugriff auf den Arbeitsordner des PCs.
	Ordner durchsuchen Mit dieser Schaltfläche können alle Ordner des PCs durchsucht werden.
	Datei löschen Ermöglicht den Wechsel in den Modus „Datei löschen“. In diesem Modus erscheint links neben dem Namen jeder Datei in der Liste ein Radiergummisymbol. Das Auswählen einer Datei löscht sie in diesem Fall dauerhaft.

Angezeigte Dateien sortieren und filtern

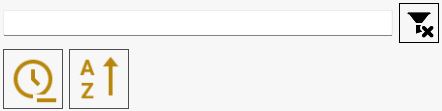

Die Elemente unter der Liste dienen zum Anwenden von Filtern und zum Sortieren der angezeigten Dateien.

Im oberen Bereich des Bilds befindet sich eine Suchleiste, über die Dateien nach Name gefiltert werden können, sodass nur Dateien angezeigt werden, die den eingegebenen Text enthalten.

In diesem Bereich des Bildschirms befinden sich außerdem folgende Schaltflächen:

	Filter löschen Löscht den in die Suchleiste eingegebenen Text und entfernt damit den Anzeigefilter für die Dateien.
	Nach Datum sortieren Sortiert die Dateien in der Liste nach Erstellungsdatum. Standardmäßig werden sie von der neuesten zur ältesten sortiert. Durch erneutes Drücken der Schaltfläche werden die Dateien von der ältesten zur neuesten sortiert. Der Vorgang kann mehrmals wiederholt werden, um die Sortierreihenfolge zu wechseln.
	Nach Name sortieren Sortiert die Dateien in der Liste nach Name. Durch Drücken der Schaltfläche wird ausgewählt, ob die Dateien auf- oder absteigend sortiert werden.

Vorschau

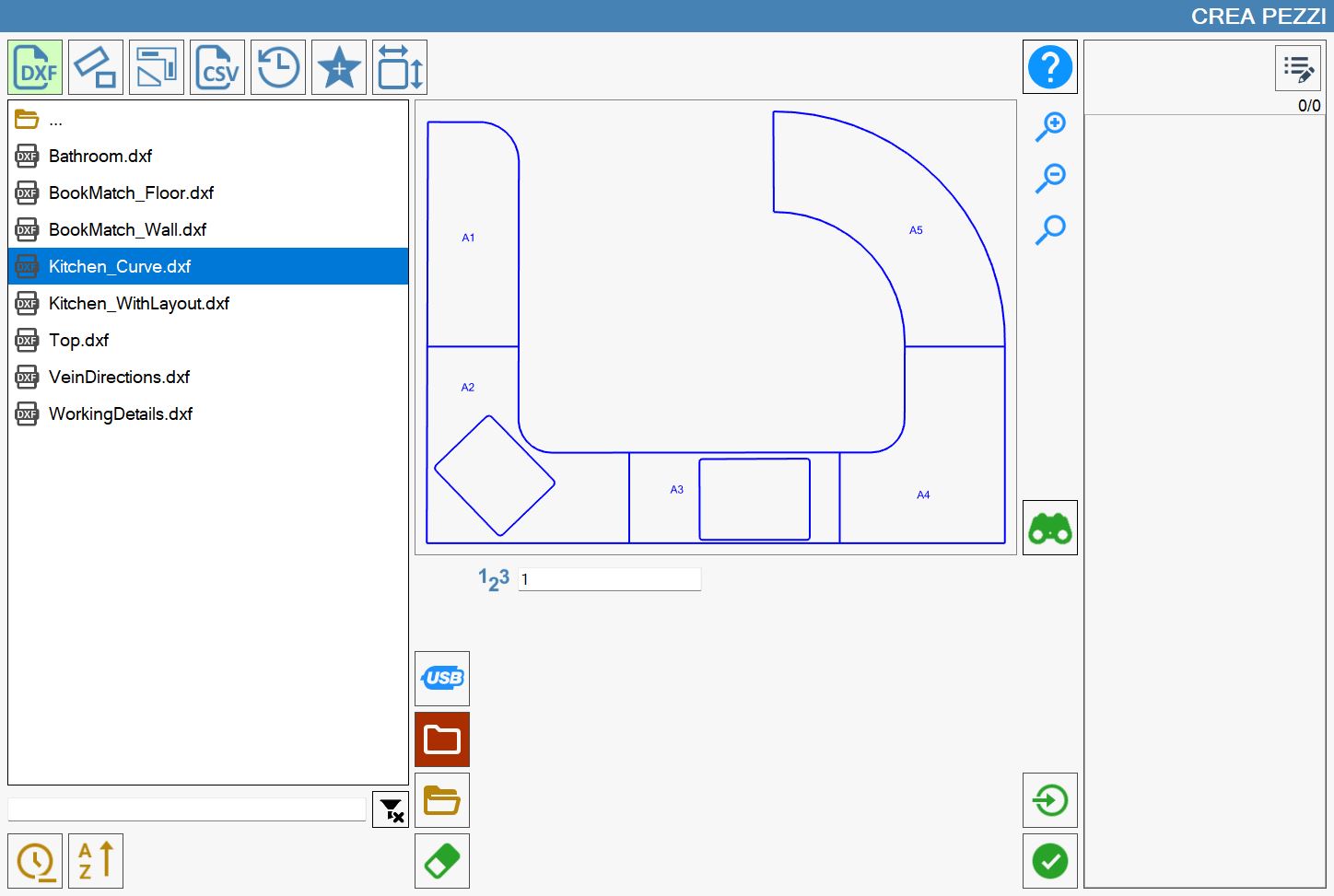

Bei Auswahl einer Datei wird im Bereich in der Bildschirmmitte eine Vorschau der Zeichnung angezeigt, damit der Inhalt sofort erkannt werden kann.

Mit der Vorschau kann sowohl durch Ziehen des Inhalts als auch über die Schaltflächen rechts davon interagiert werden.

	Zoom vergrößern Vergrößert den Zoom in der Vorschau.
	Zoom verkleinern Verkleinert den Zoom in der Vorschau.
	Ansicht zurücksetzen Setzt die Vorschau auf die Ausgangsansicht zurück, in der die gesamte Zeichnung sichtbar ist.

Zusätzliche Schaltflächen

Mit den folgenden Schaltflächen können außerdem zusätzliche Aktionen ausgeführt werden.

Detailbedienfeld Öffnet das Bedienfeld zur Anzeige der Details der ausgewählten DXF-Datei.

Detailbedienfeld

Wenn eine Datei ausgewählt wurde, kann das „Detailbedienfeld“ geöffnet werden, um die DXF-Eigenschaften anzuzeigen. Dies erfolgt über die folgende Schaltfläche rechts neben der Vorschau:

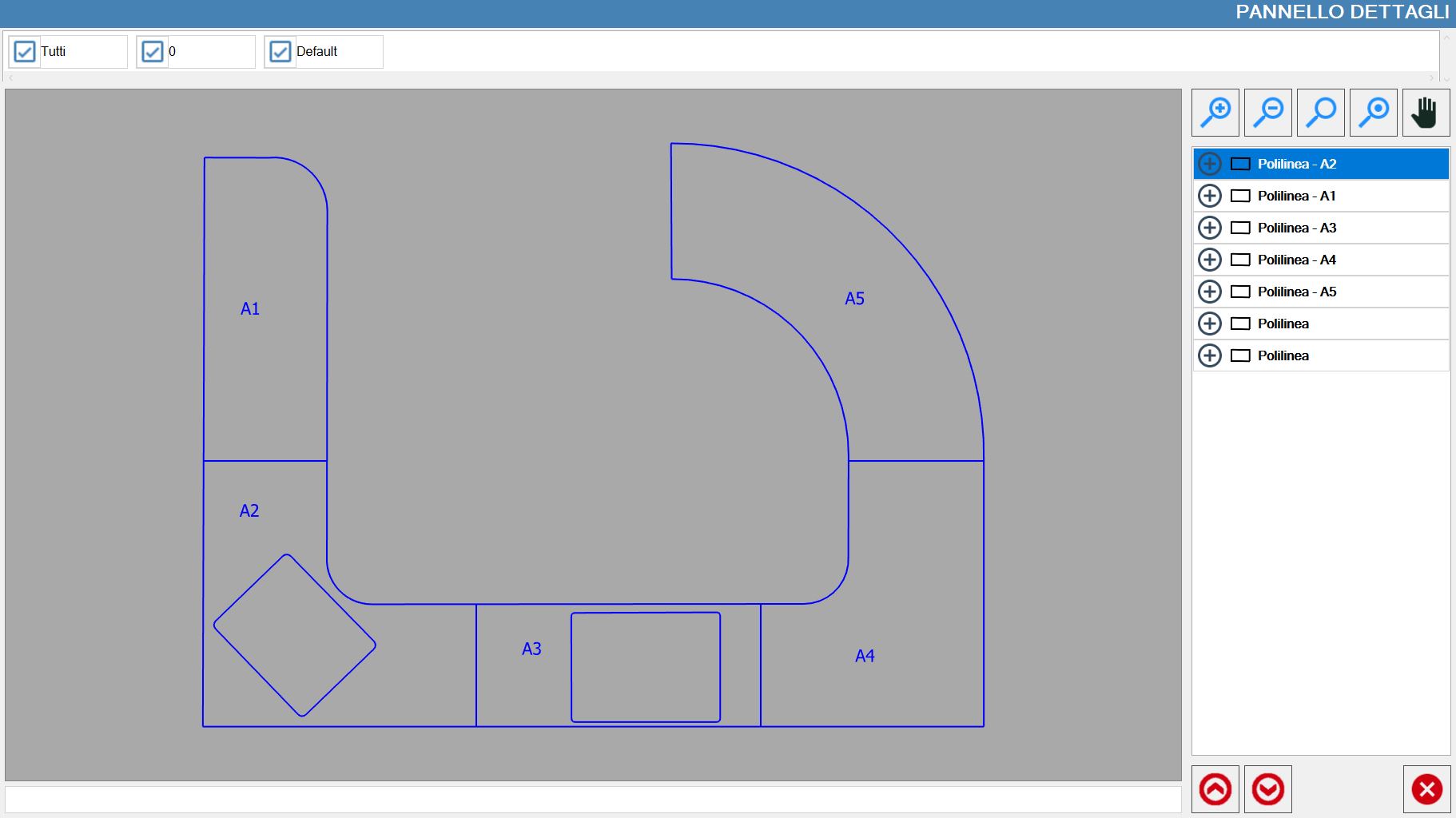

Nach dem Öffnen wird zusätzlich zur Liste der Werkstücke, aus denen die ausgewählte DXF-Datei besteht, das folgende Bedienfeld angezeigt:

Layout-Sichtbarkeit verwalten

Im oberen Bereich dieses Bedienfelds werden die Layouts als Kontrollkästchen angezeigt, die beliebig aktiviert oder deaktiviert werden können:

Mit dem ersten Element dieser Layout-Liste kann die Anzeige aller Layouts aktiviert oder deaktiviert werden.

Seitenbedienfeld

Schaltflächen für Sichtbarkeit und Padding

Neben den bereits zuvor gezeigten Schaltflächen zum Ändern der Zoomstufe und zum Zurücksetzen des Zooms sind zwei neue Schaltflächen vorhanden:

	Ausgewähltes Werkstück hervorheben Vergrößert die Ansicht auf das in der Polylinienliste ausgewählte Werkstück.
	Ansicht verschieben Ermöglicht das Verschieben der Vorschau durch Interaktion mit dem Bildschirm.

Polylinienliste

Im mittleren rechten Bereich des Bedienfelds werden die Werkstücke, aus denen die ausgewählte DXF-Datei besteht, als Polylinien angezeigt.
Wenn einer der in der Liste vorhandenen Werte ausgewählt wird, wird das entsprechende in der Vorschau sichtbare Werkstück gelb hervorgehoben.

Wenn die Schaltfläche neben jedem Werkstück gedrückt wird, wird die Liste der Polylinien sichtbar, aus denen das Werkstück besteht.

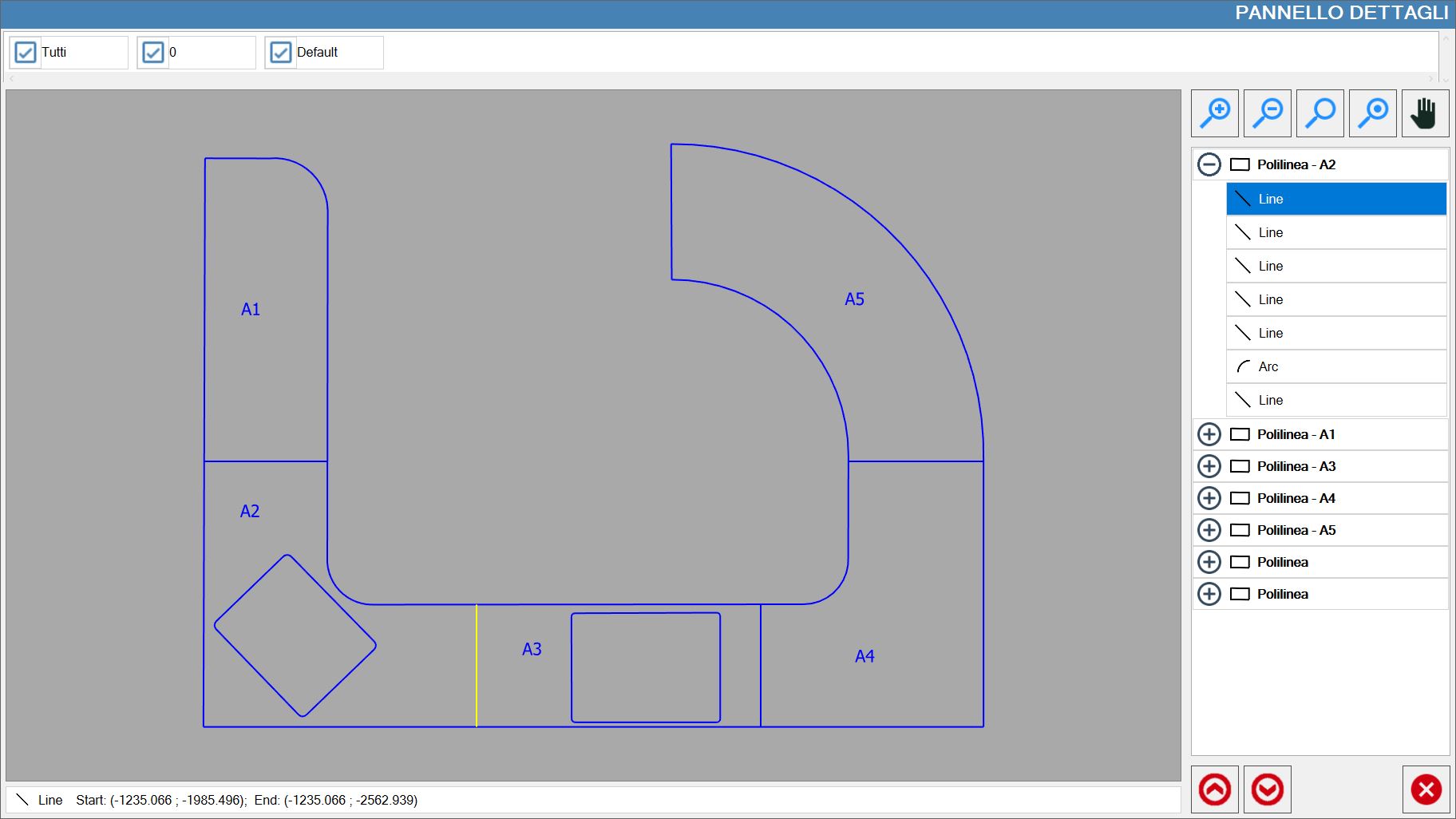

Außerdem kann eine einzelne Polylinie der DXF-Datei hervorgehoben werden, indem die entsprechende Zeile in der Liste ausgewählt wird:

Untere Schaltflächen

Diese Schaltflächen befinden sich im unteren Bereich der Seitenleiste.

	Vorherige offene Polylinie suchen Blättert in der Liste der offenen Polylinien der ausgewählten DXF-Datei in Richtung Listenanfang.
	Vorherige offene Polylinie suchen Blättert in der Liste der offenen Polylinien der ausgewählten DXF-Datei in Richtung Listenende.

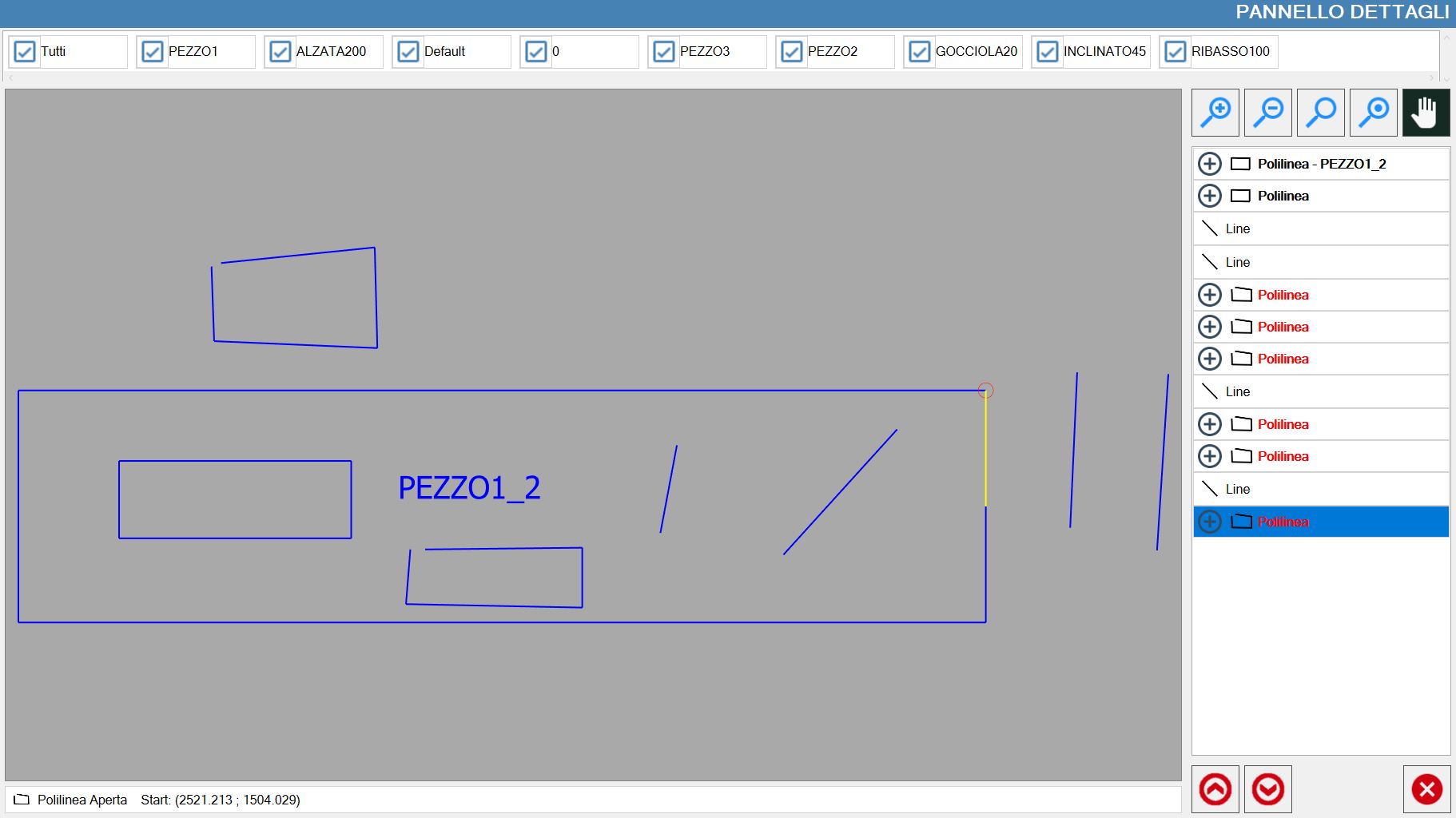

Im folgenden Beispiel wurde das Detailbedienfeld für eine DXF-Datei geöffnet, die einige Werkstücke aus offenen Polylinien enthält; diese werden in der Liste rot angezeigt:
