Parametrix ist für die Bearbeitung ebener, geschlossener geometrischer Formen ausgelegt, die die Werkstücke darstellen.

Modi zur Werkstückerstellung

Wie in der oberen Navigationsleiste zu sehen ist,

erfolgt die Werkstückerstellung mit einem der folgenden Modi:

	DXF-Datei importieren Durch Importieren von Dateien mit der Erweiterung „.dxf“, die mit einem externen CAD-Programm erstellt wurden.
	Rechtecke erstellen Durch Erstellen rechteckiger Formen und Einstellen von Breite und Höhe.
	Parametrische Formen erstellen Durch Erstellen parametrischer Formen wie Küchenarbeitsplatten, Treppen und anderer geometrischer Formen.
	CSV-Datei importieren Durch Importieren von Dateien mit der Erweiterung „.csv“, die mit Tabellenkalkulationsprogrammen wie beispielsweise Microsoft Excel erstellt wurden.
	Verlauf Durch erneutes Importieren zuvor erstellter Werkstücke.
	Favoriten Durch Importieren von Werkstücken, die in einer Favoritenliste gespeichert wurden.
	Handelswerkstücke erstellen Durch Erstellen einer großen Anzahl rechteckiger Formen mit frei veränderbarer Breite und Höhe.

Eine ausführlichere Beschreibung der Funktionsweise jedes Modus finden Sie im entsprechenden Abschnitt dieses Kapitels.

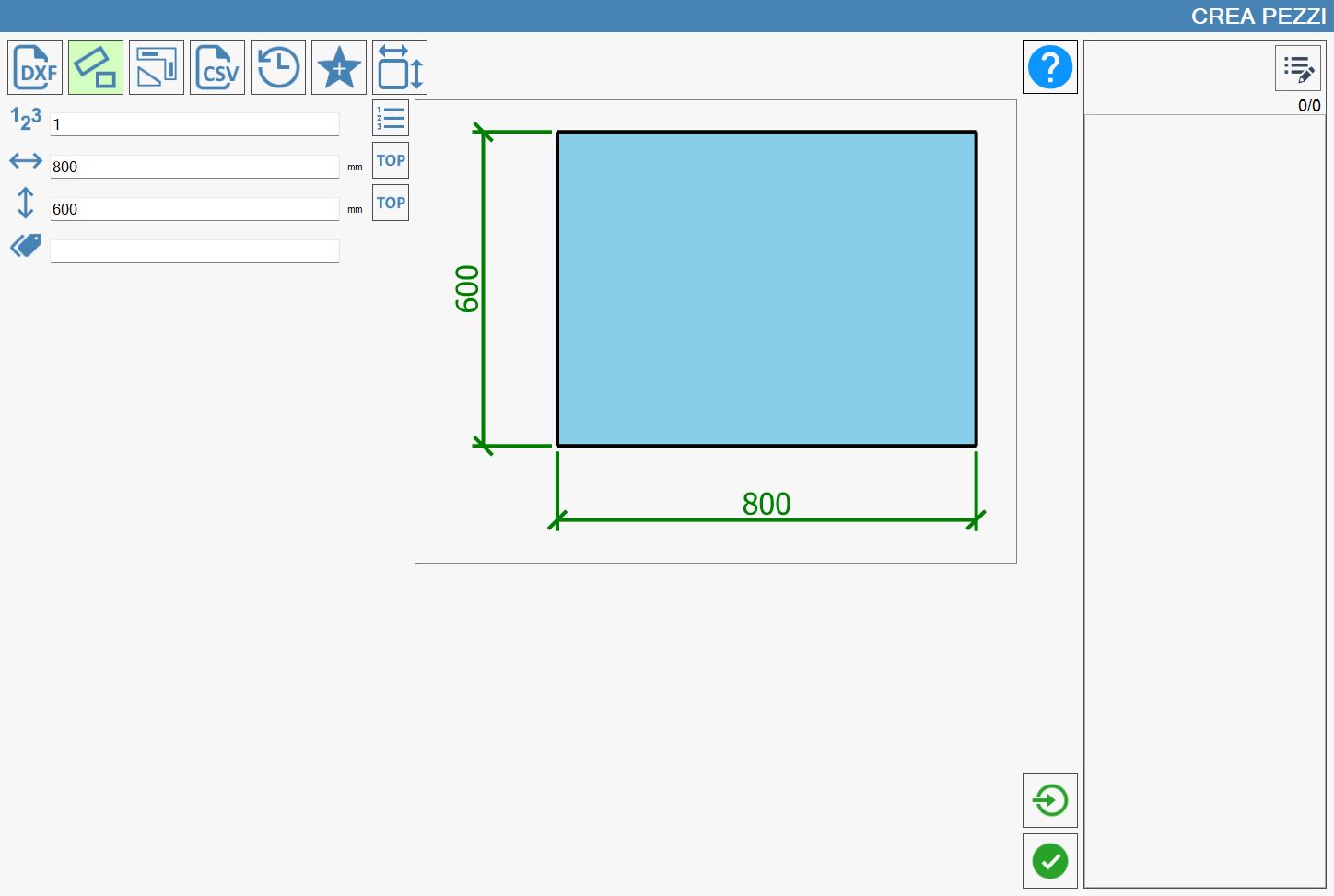

Die ausgewählte Funktion wird hellgrün hervorgehoben. Beim Öffnen des Bedienfelds „Werkstücke erstellen“ ist der Modus „Rechtecke erstellen“ ausgewählt.

Werkstücke in Parametrix importieren

Um die Erstellung eines oder mehrerer Werkstücke korrekt abzuschließen, muss die folgende Schaltfläche verwendet werden, die in jedem Bereich des Bedienfelds vorhanden ist:

Werkstücke importieren Bestätigt die Erstellung der angezeigten Werkstücke und fügt sie der Liste der zu bearbeitenden Werkstücke hinzu.

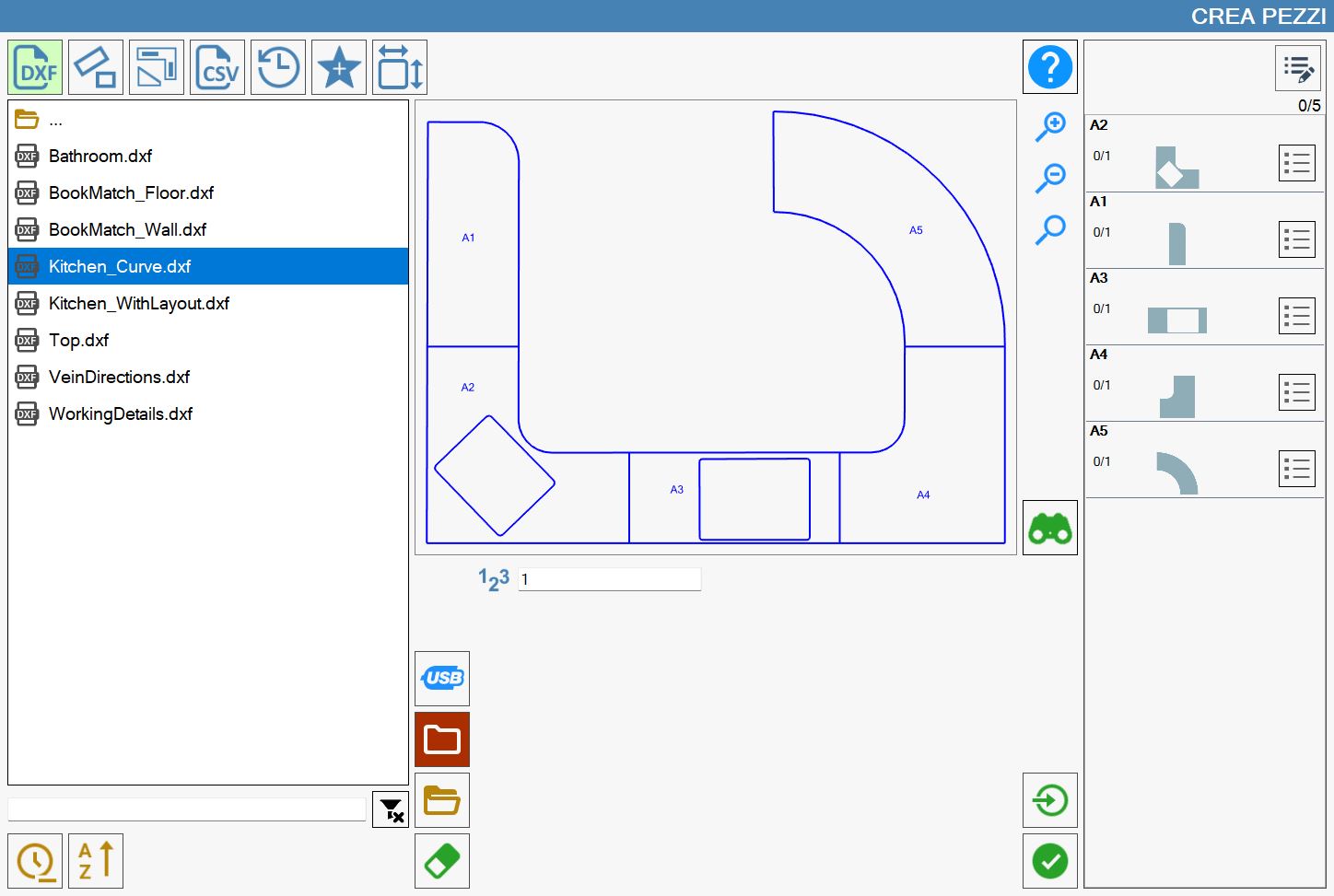

Im folgenden Bild ist zu sehen, wie sich die Werkstückliste nach Drücken der Schaltfläche „Werkstücke importieren“ mit den Elementen der zu importierenden DXF-Datei gefüllt hat.

Liste der importierten Werkstücke

Die rechts im Bedienfeld „Werkstücke erstellen“ angezeigte Werkstückliste ist anfangs leer. Sie wird nach und nach mit Werkstücken gefüllt, die mit den zuvor in diesem Kapitel beschriebenen Funktionen erstellt werden.

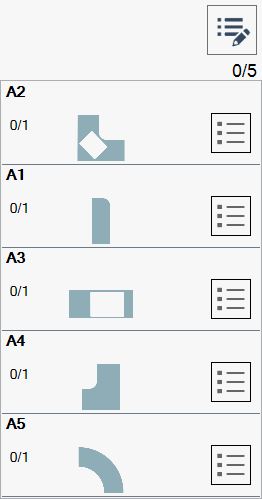

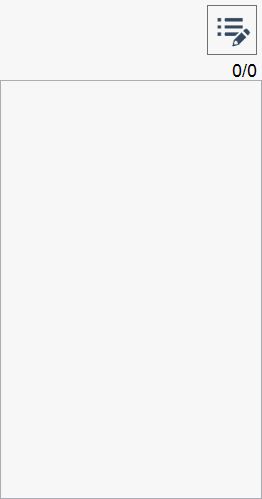

Nachfolgend sind ein Beispiel für eine leere Werkstückliste (links) und ein Beispiel für eine gefüllte Liste (rechts) dargestellt:

Erweiterte Werkstückeigenschaften

In den vorherigen Beispielbildern ist oben rechts in der Liste der zu bearbeitenden Werkstücke eine einzelne Schaltfläche zu sehen:

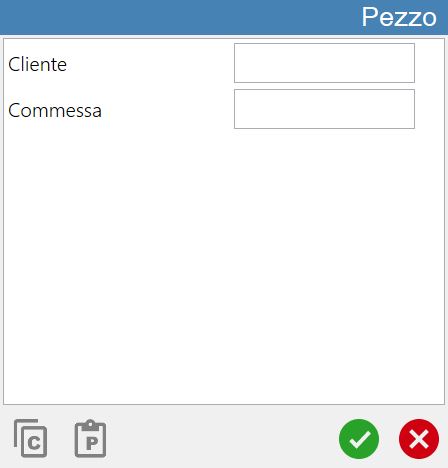

	Erweiterte Werkstückinformationen anzeigen Durch Drücken dieser Schaltfläche wird das folgende Fenster zur Werkstückverwaltung geöffnet:

Im unteren Bereich des Fensters Werkstück befinden sich zwei Schaltflächen, die nachfolgend beschrieben werden:

	Kopieren Ermöglicht das Kopieren der erweiterten Eigenschaften eines Werkstücks.
	Einfügen Ermöglicht das Ausfüllen der Felder im Fenster Werkstück mit den zuvor kopierten Daten.

Werkstückdetails anzeigen

Anhand des Beispiels der gefüllten Liste rechts am Anfang des Kapitels wird nun das Verhalten der folgenden Schaltfläche gezeigt:

Werkstückdetails anzeigen

Nach Drücken der Schaltfläche wird das Werkstück in der Liste wie folgt angezeigt:

Ausgewähltes Werkstück zu den Favoriten hinzufügen

Jedes Werkstück kann über die folgende Schaltfläche in den Bereich der Favoriten aufgenommen werden:

Favorit hinzufügen Fügt ein Werkstück der Favoritenliste hinzu.

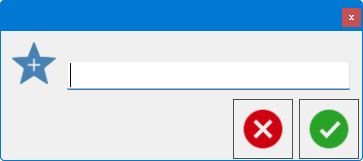

Durch Drücken dieser Schaltfläche erscheint das folgende Pop-up:

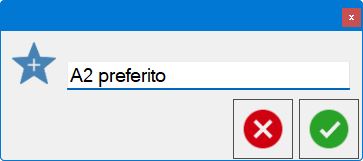

Durch Ausfüllen des Textfelds und anschließende Bestätigung kann der Bediener das ausgewählte Werkstück in die zuvor beschriebene Favoritenliste aufnehmen.

Ursprungs-DXF suchen

Der Ordner der Ursprungs-DXF-Datei kann über die folgende Schaltfläche gesucht werden:

Werkstück suchen Sucht die Ursprungs-DXF-Datei des ausgewählten Werkstücks.

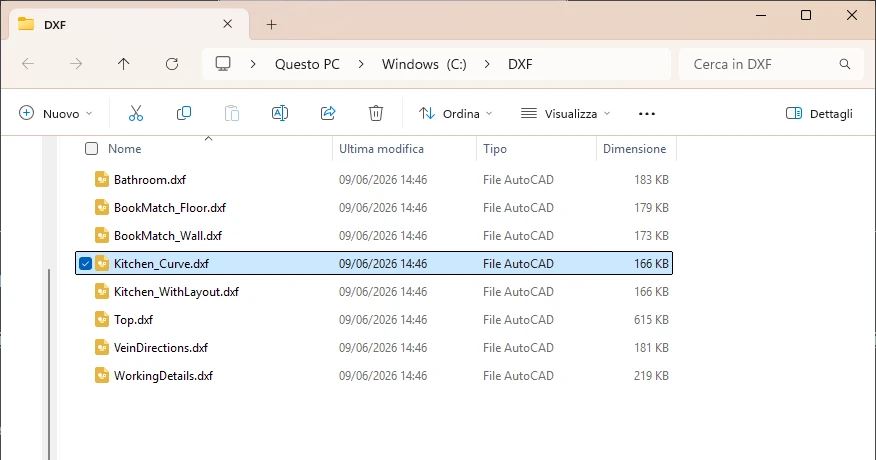

Wenn Parametrix die Ursprungs-DXF-Datei nach Drücken dieser Schaltfläche korrekt findet, wird ein Datei-Explorer-Fenster ähnlich dem folgenden geöffnet:
