Mit dieser Funktion kann der Bediener Bearbeitungen auf der Materialoberfläche ausführen.


Bearbeitungsarten

Um diese Bearbeitung zu verwenden, muss zunächst einer der beiden verfügbaren Modi über die entsprechende Schaltfläche ausgewählt werden:

HINWEIS

Die Modi „Rechteckige Oberfläche“ und „Zickzack-Oberfläche“ schließen sich gegenseitig aus: Durch Aktivieren eines Modus wird der andere automatisch deaktiviert.


Rechteckige Oberfläche

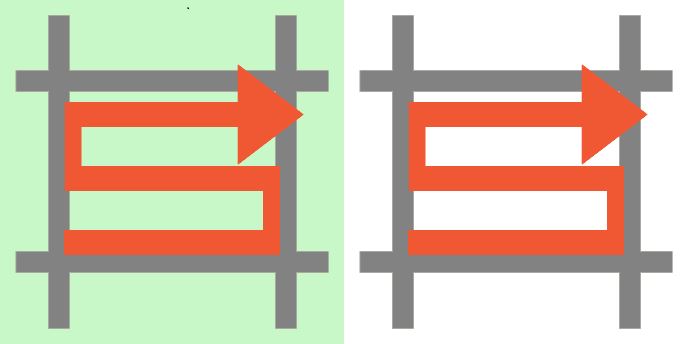

Die Maschine führt parallele Bahnen aus, um sich über die Oberfläche zu bewegen.
Für diese Bearbeitung wird die Scheibe verwendet.


Zickzack-Oberfläche

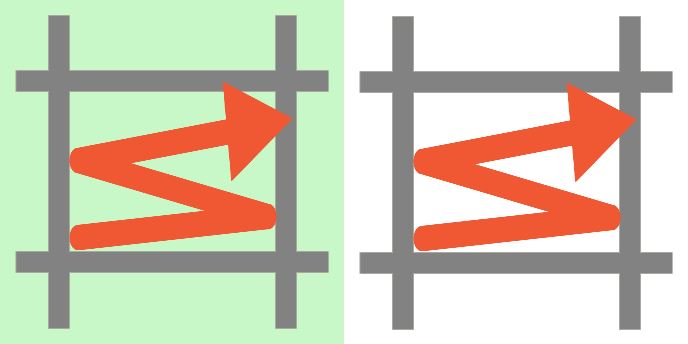

Die Maschine führt Zickzackbahnen aus, um sich über die Oberfläche zu bewegen.
Für diese Bearbeitung wird der Fräser verwendet.

Parameter

Drehung C-Achse

Bestimmt die Ausrichtung der Bearbeitung, die in Bezug auf die Arbeitsebene horizontal (0_) oder vertikal (90_) sein kann.

HINWEIS

Die Modi „0_“ und „90_“ schließen sich gegenseitig aus: Durch Aktivieren eines Modus wird der andere automatisch deaktiviert.

Bahnverlängerung

Jeder durch diese Bearbeitung erzeugte Schnitt wird sowohl am Anfang als auch am Ende um die in diesem Parameter angegebene Länge verlängert.

Schnitttiefe

Gibt die Bearbeitungstiefe im Material an.

Ausführung der Bearbeitung

HINWEIS

Die Bearbeitung kann angewendet werden, indem die Schaltfläche links neben dem entsprechenden Schnitt in der Polygonliste gedrückt wird.
Ein rotes Symbol mit einem „X“ zeigt an, dass die Bearbeitung nicht auf den gewünschten Schnitt angewendet werden kann.

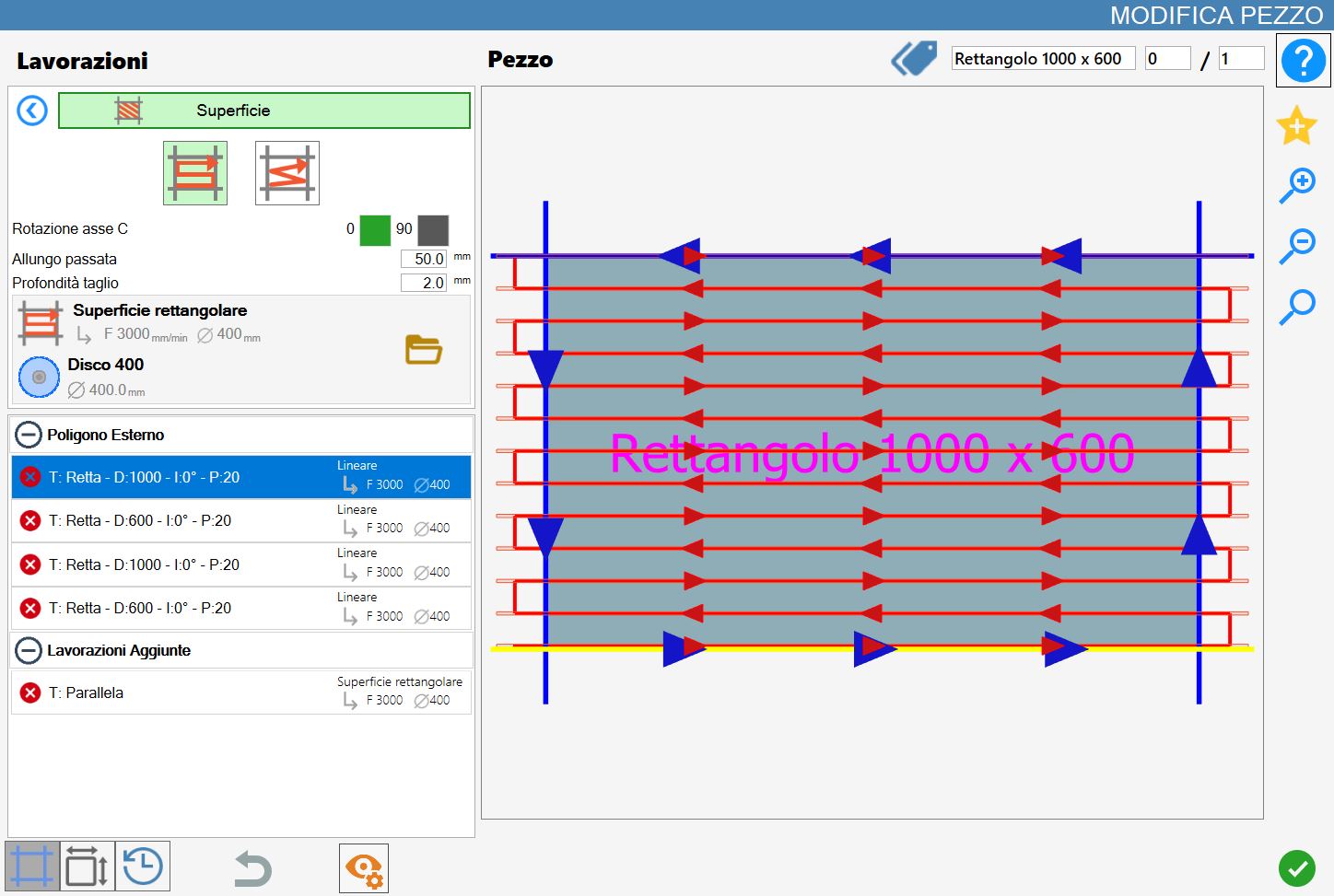

Ausführung Rechteckige Oberfläche

Nach Einstellung der Bearbeitungsparameter eine Seite des Werkstücks auswählen, auf der die Bearbeitung ausgeführt werden soll.
Die Schnitte werden von unten nach oben ausgeführt.

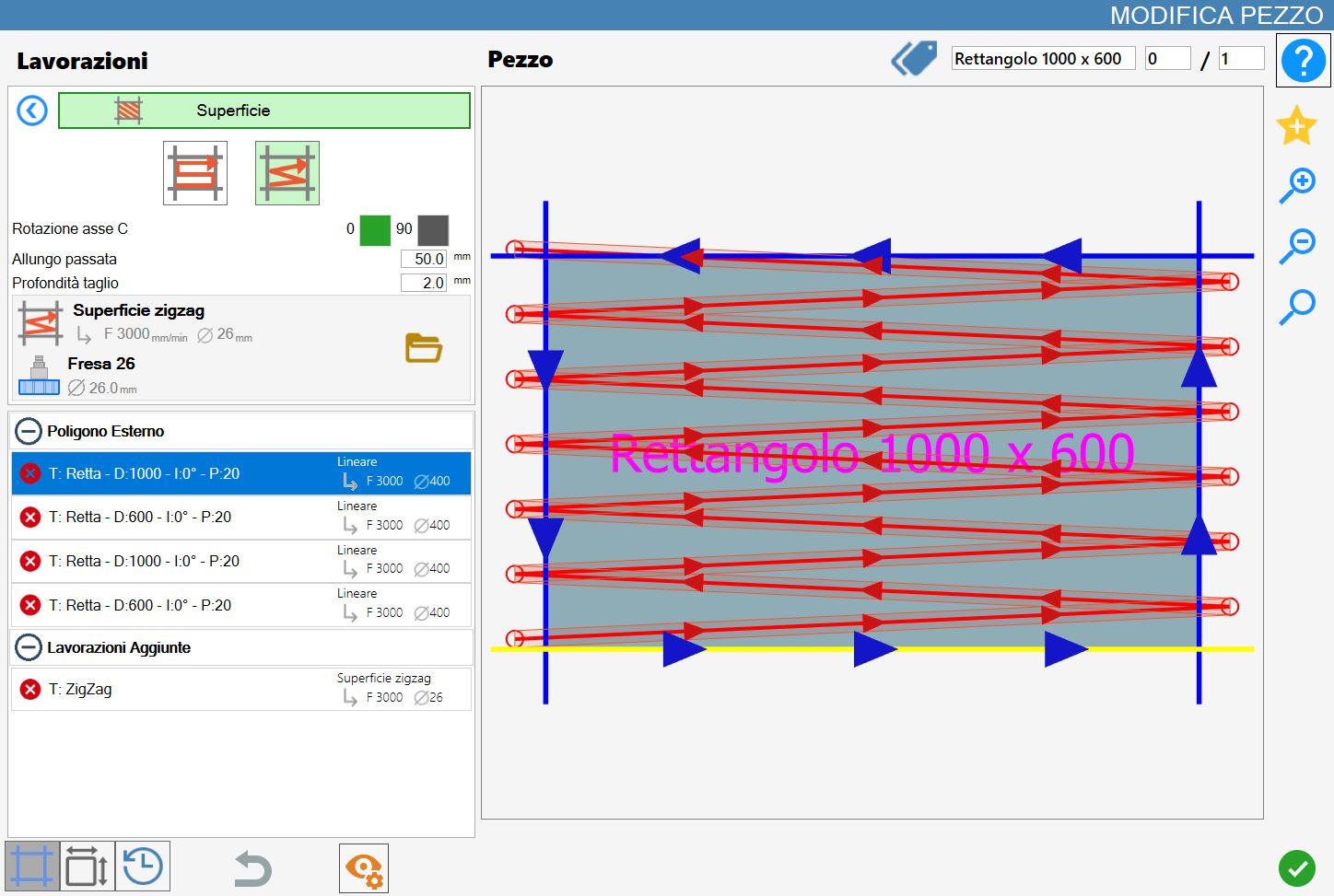

Ausführung Zickzack-Oberfläche

Nach Einstellung der Bearbeitungsparameter eine Seite des Werkstücks auswählen, auf der die Bearbeitung ausgeführt werden soll.
Die Schnitte werden von unten nach oben ausgeführt.



Bearbeitungsparameter der Platte

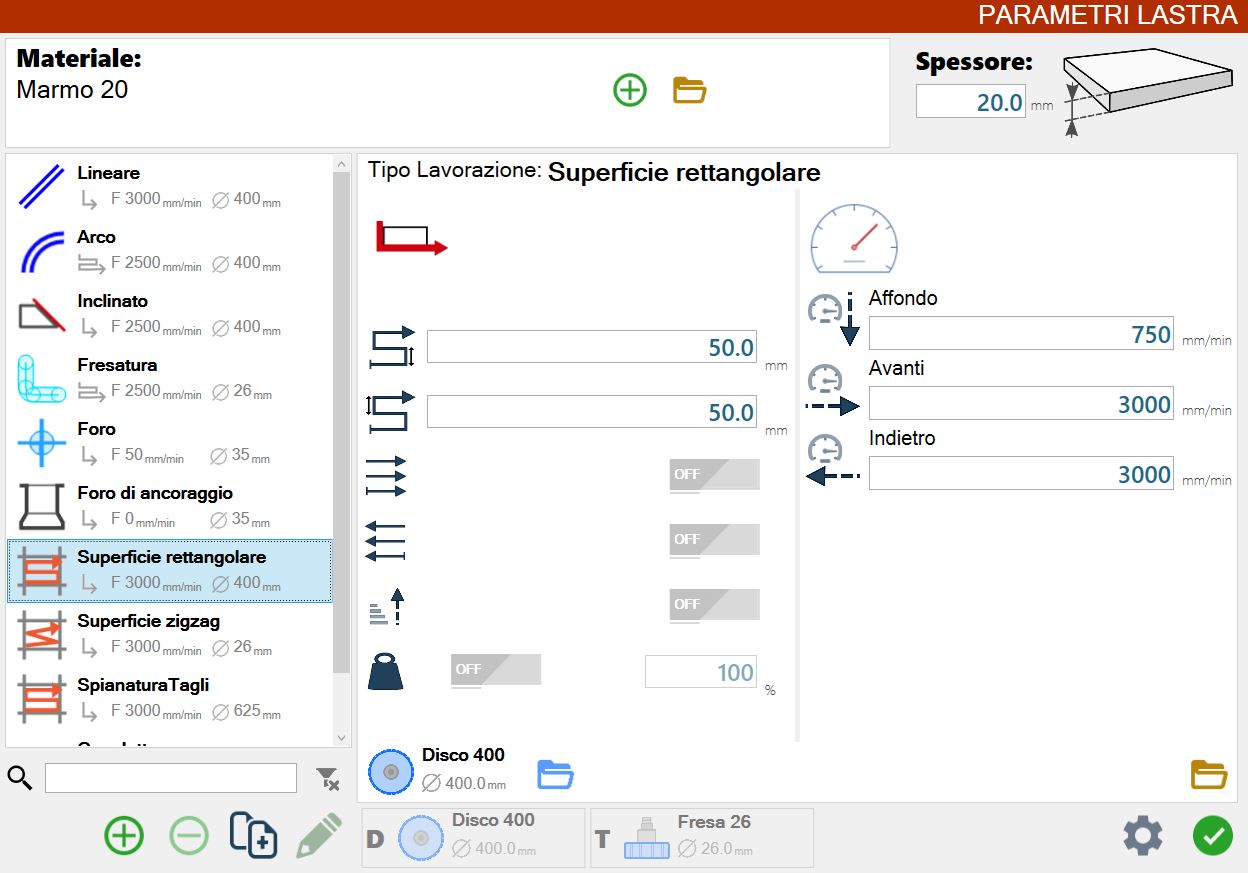

Der Bediener kann die Parameter für Oberflächenbearbeitungen im Panel der Bearbeitungsparameter der Platte ändern.


Rechteckige Oberfläche

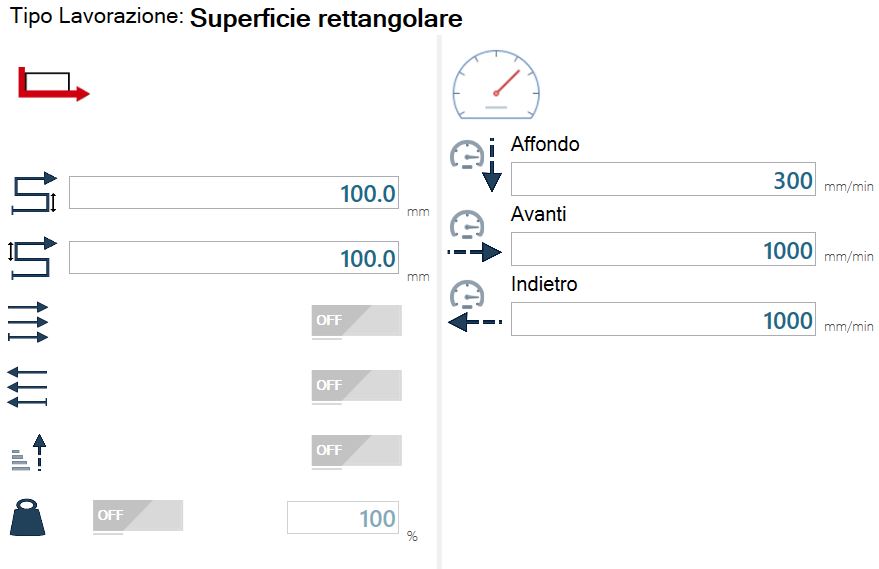

Dieser Bildschirm zeigt die Bearbeitungsparameter für den Modus „Rechteckige Oberfläche“.


Parameterbeschreibung


Abstand zwischen Bahnen im Vorlauf
Stellt den Abstand zwischen der Vorlaufbahn und der darauffolgenden Rücklaufbahn dar.


Abstand zwischen Bahnen im Rücklauf
Stellt den Abstand zwischen der Rücklaufbahn und der darauffolgenden Vorlaufbahn dar.


Nur Vorlaufbahnen
Wenn aktiviert, werden alle Bahnen in Vorlaufrichtung ausgeführt, d. h. von links nach rechts über das Werkstück.


Nur Rücklaufbahnen
Wenn aktiviert, werden alle Bahnen in Rücklaufrichtung ausgeführt, d. h. von rechts nach links über das Werkstück.


Scheibe am Bahnende anheben
Wenn aktiviert, wird die Scheibe am Ende jeder Bahn angehoben.


Kolbendruck
Ermöglicht das Aktivieren des Kolbendrucks auf das Material und das Festlegen seiner Intensität

HINWEIS

Die Aktivierungen der Parameter für Bahnen in einer bestimmten Richtung schließen sich gegenseitig aus.
Wenn einer der beiden aktiviert ist, erzwingt das Programm auch die Aktivierung des Anhebens der Scheibe am Ende der Bahn.

Beschreibung der Geschwindigkeitsparameter


Eintauchen
Bestimmt die Geschwindigkeit während des Eindringens des Werkzeugs in das Material.


Vorwärts
Gibt die gewünschte Geschwindigkeit für die Schnittphase im Vorlauf an.


Rückwärts
Gibt die gewünschte Geschwindigkeit für die Schnittphase im Rücklauf an.

Zickzack-Oberfläche

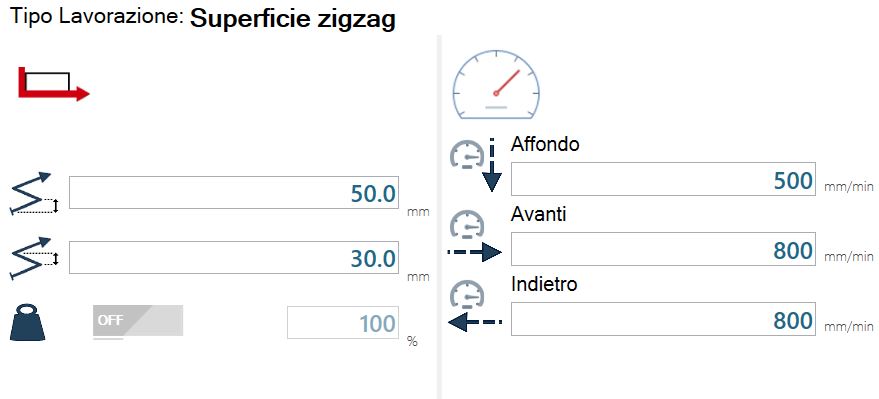

Dieser Bildschirm zeigt die Bearbeitungsparameter für den Modus „Zickzack-Oberfläche“.


Parameterbeschreibung


Abstand zwischen Bahnen im Vorlauf
Stellt den vertikalen Abstand zwischen dem Startpunkt der diagonalen Bahn und ihrem Endpunkt in Vorlaufrichtung dar.


Abstand zwischen Bahnen im Rücklauf
Stellt den vertikalen Abstand zwischen dem Startpunkt der diagonalen Bahn und ihrem Endpunkt in Rücklaufrichtung dar.

;
