DOC3.13.13 PLANFRÄSEN (OPTIONAL)

Mit dieser Funktion kann der Bediener eine Planfräsbearbeitung am Werkstück ausführen.


Parameter

Bahnverlängerung

Jeder durch diese Bearbeitung erzeugte Schnitt wird sowohl am Anfang als auch am Ende um die in diesem Parameter angegebene Länge verlängert.

Ausführung der Bearbeitung

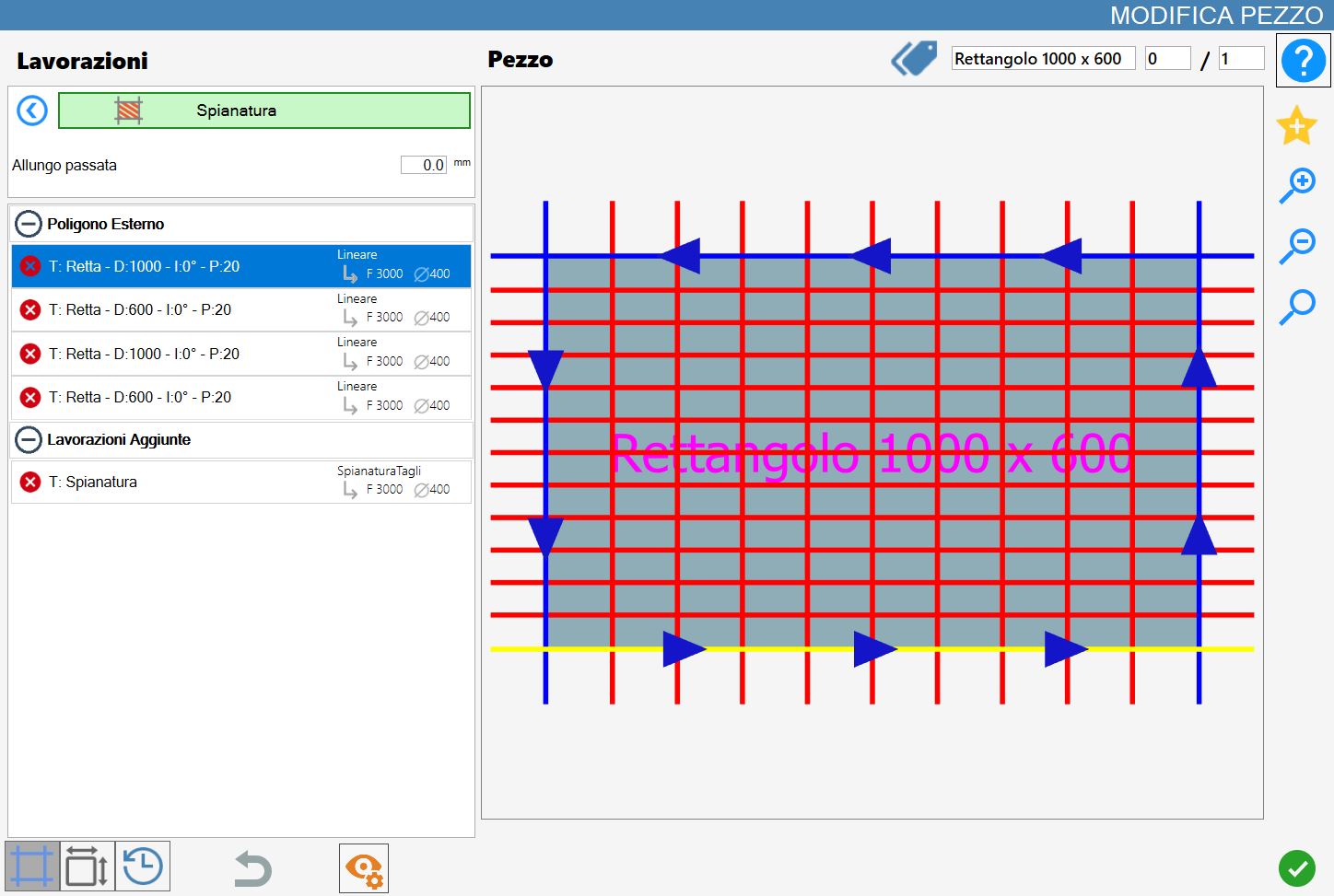

Ausgehend von der in den Materialparametern eingestellten Plattendicke wird das Werkstück wie folgt bearbeitet, um die in den Bearbeitungsparametern eingestellte Zieldicke zu erreichen:

  1. Zunächst werden parallele Schnitte von links nach rechts in einem in den Parametern eingestellten Abstand ausgeführt. Dabei werden die Parameter des linearen Schnitts verwendet.

  2. Anschließend werden Schnitte entlang der Y-Achse ausgeführt, um ein Raster zu erzeugen; auch hierfür werden die Parameter des linearen Schnitts verwendet.

ACHTUNG!

Die anfängliche Plattendicke muss als Materialdicke eingestellt werden (für höhere Genauigkeit kann anschließend eine Antastung hinzugefügt werden).
Die Zieldicke wird in den Bearbeitungsparametern eingestellt (und bezieht sich auf die Arbeitstischhöhe).


HINWEIS

Die folgende Bearbeitung kann auch an handelsüblichen Werkstücken ausgeführt werden.

Bearbeitungsparameter der Platte

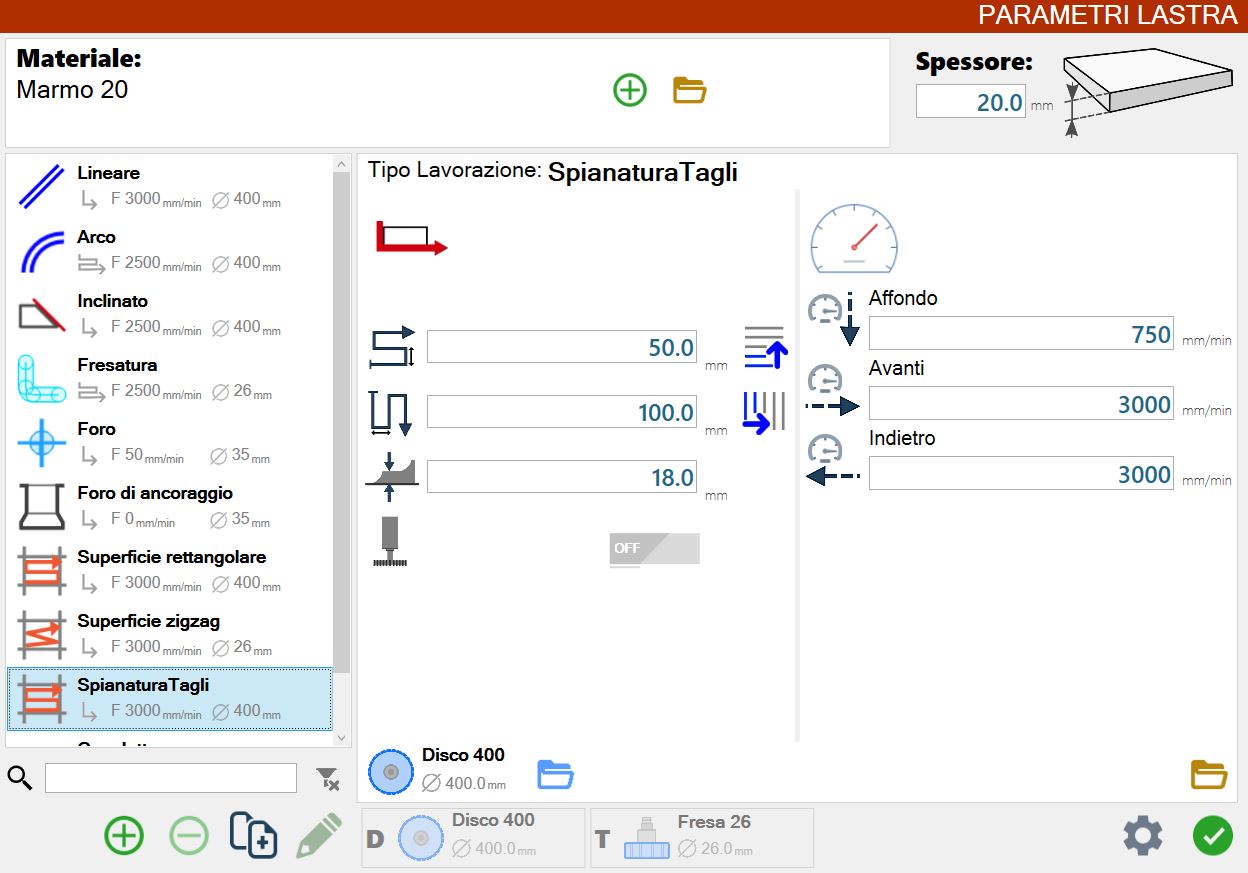

Der Bediener kann die Parameter für das Planfräsen im Panel der Bearbeitungsparameter der Platte ändern.

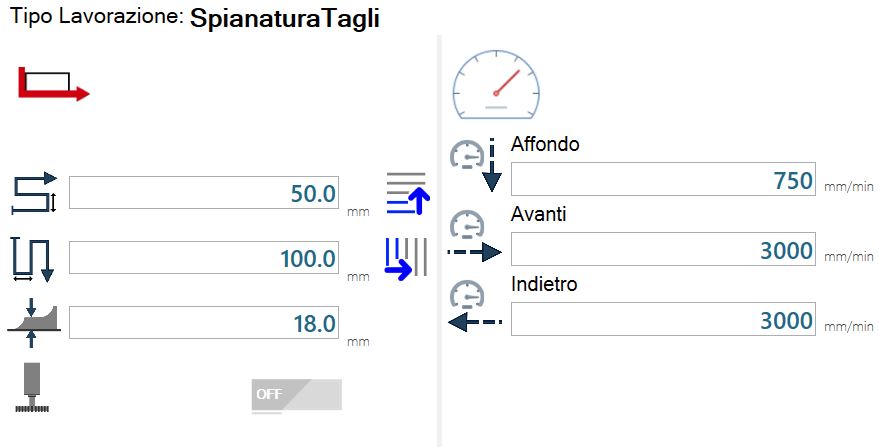

Parameter Planfrässchnitte


Parameterbeschreibung


Abstand zwischen horizontalen Bahnen
Stellt den Abstand zwischen zwei parallelen Bahnen in horizontaler Richtung dar.
Mit der Schaltfläche kann festgelegt werden, ob die Bahnen von oben nach unten oder umgekehrt ausgeführt werden.


Abstand zwischen vertikalen Bahnen
Stellt den Abstand zwischen zwei parallelen Bahnen in vertikaler Richtung dar.
Mit der Schaltfläche kann festgelegt werden, ob die Bahnen von links nach rechts oder umgekehrt ausgeführt werden.


Planfräshöhe
Legt die Dicke fest, die das Material nach dem Planfräsen haben muss.


Werkzeug um 90 Grad drehen
Wenn aktiviert, wird die Planfräsbearbeitung mit der A-Achse auf 90_ ausgeführt.

;
