Mit der Funktion „Teilen“ kann das Werkstück anhand des Bezugs, der Seite, einer senkrechten Linie oder einer benutzerdefinierten Linie geteilt werden.

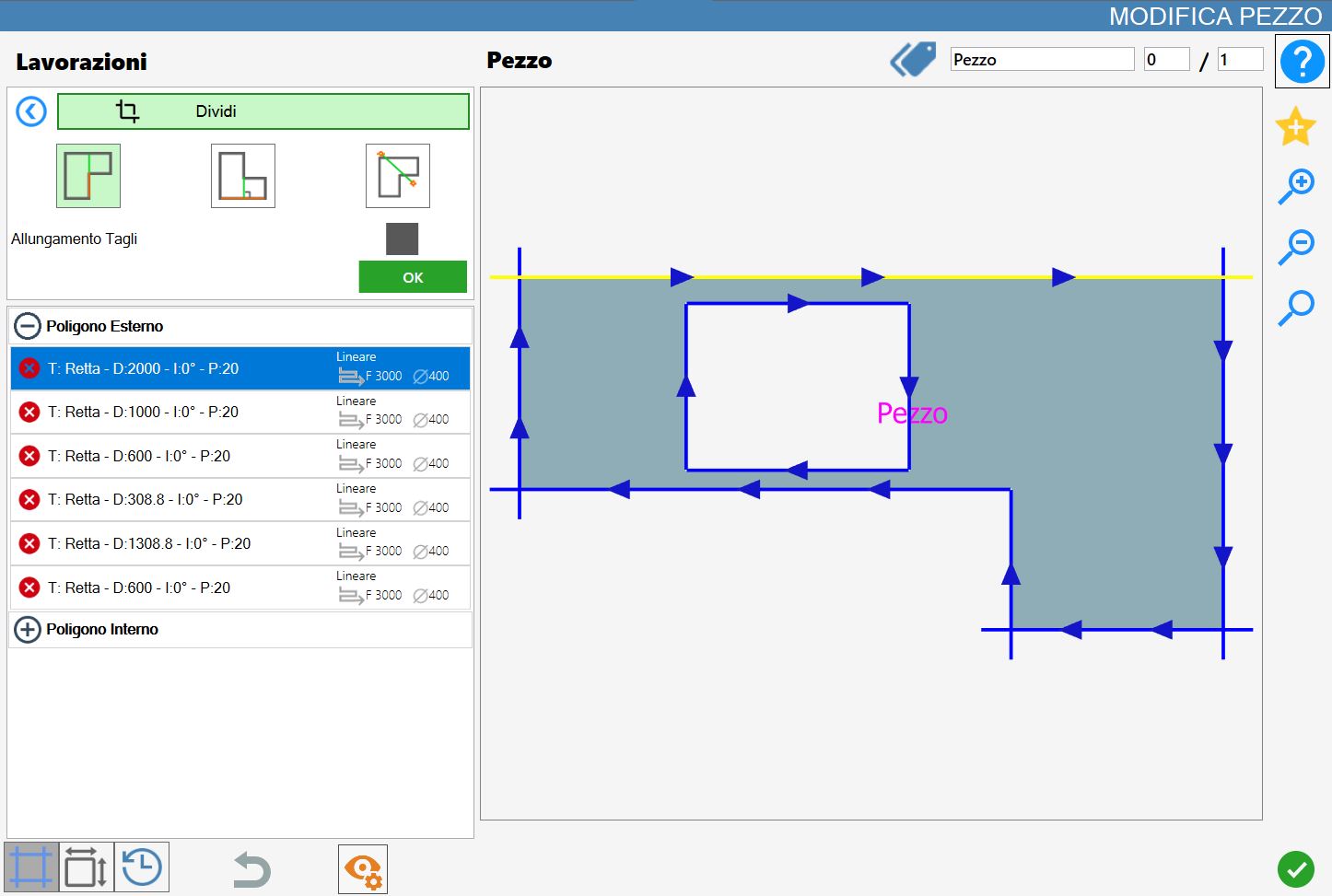

Die Benutzeroberfläche für diese Funktion sieht ähnlich wie in der folgenden Abbildung aus:

Parameter

Um diese Bearbeitung zu verwenden, muss zunächst einer der drei verfügbaren Modi über die entsprechende Schaltfläche ausgewählt werden:

	Paralleler Schnitt Bei Auswahl dieses Modus wird der Trennschnitt entlang der Längsachse der ausgewählten Seite ausgeführt.
	Orthogonaler Schnitt Bei Auswahl dieses Modus wird der Trennschnitt schräg zur ausgewählten Seite ausgeführt, wobei sein Ursprungspunkt mit der Mitte der Seite zusammenfällt.
	Schnitt durch zwei Punkte Bei Auswahl dieses Modus wird der Trennschnitt durch manuelle Angabe der Koordinaten der beiden Endpunkte definiert, die die Trennlinie zwischen den Werkstücken bestimmen.

Parameter für „Paralleler Schnitt“ und „Orthogonaler Schnitt“

Für die nächsten beiden untenstehenden Schaltflächen kann diese Funktion über das Kontrollkästchen rechts neben der Beschriftung „Schnittverlängerung“ aktiviert oder deaktiviert werden.

Parameter für „Schnitt durch zwei Punkte“

Für die nächste Schaltfläche können die Koordinaten der beiden Punkte festgelegt werden, aus denen die Trennlinie besteht.

Parameter der Punkte der Trennlinie einstellen	Nach Aktivierung der Funktion stehen vier Parameterfelder zur Verfügung, in denen der Bediener die Koordinaten (X, Y) des Start- und Endpunkts der Schnittlinie angeben kann.
	Schnittausrichtung Über den entsprechenden Befehl kann der Benutzer die Ausrichtung des Schnitts – horizontal, vertikal oder frei – relativ zum Startpunkt der zuvor eingestellten Linie wählen.
	Eckpunktfang Wenn im vorherigen Parameter der freie Schnitt ausgewählt wird, erscheint rechts daneben ein zusätzlicher Parameter, der bei Aktivierung das Erfassen der Eckpunkte der Figur zur Definition der Punkte der Schnittlinie erleichtert.

Ausführung der Bearbeitung

Paralleler Schnitt

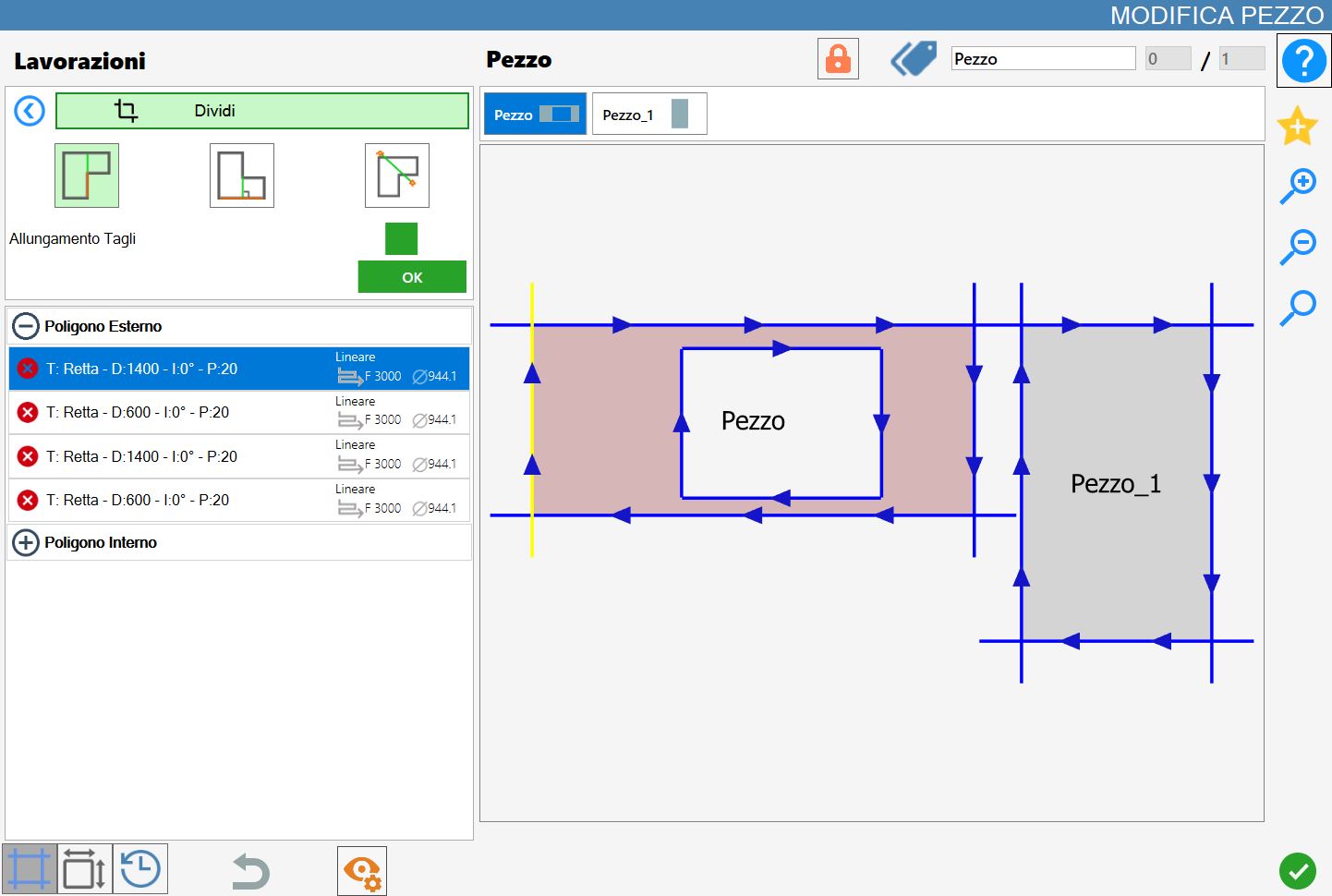

In der folgenden Abbildung wurde ein paralleler Schnitt am Werkstück ausgeführt, das bereits auf dem Titelbild des Kapitels dargestellt wurde:

Orthogonaler Schnitt

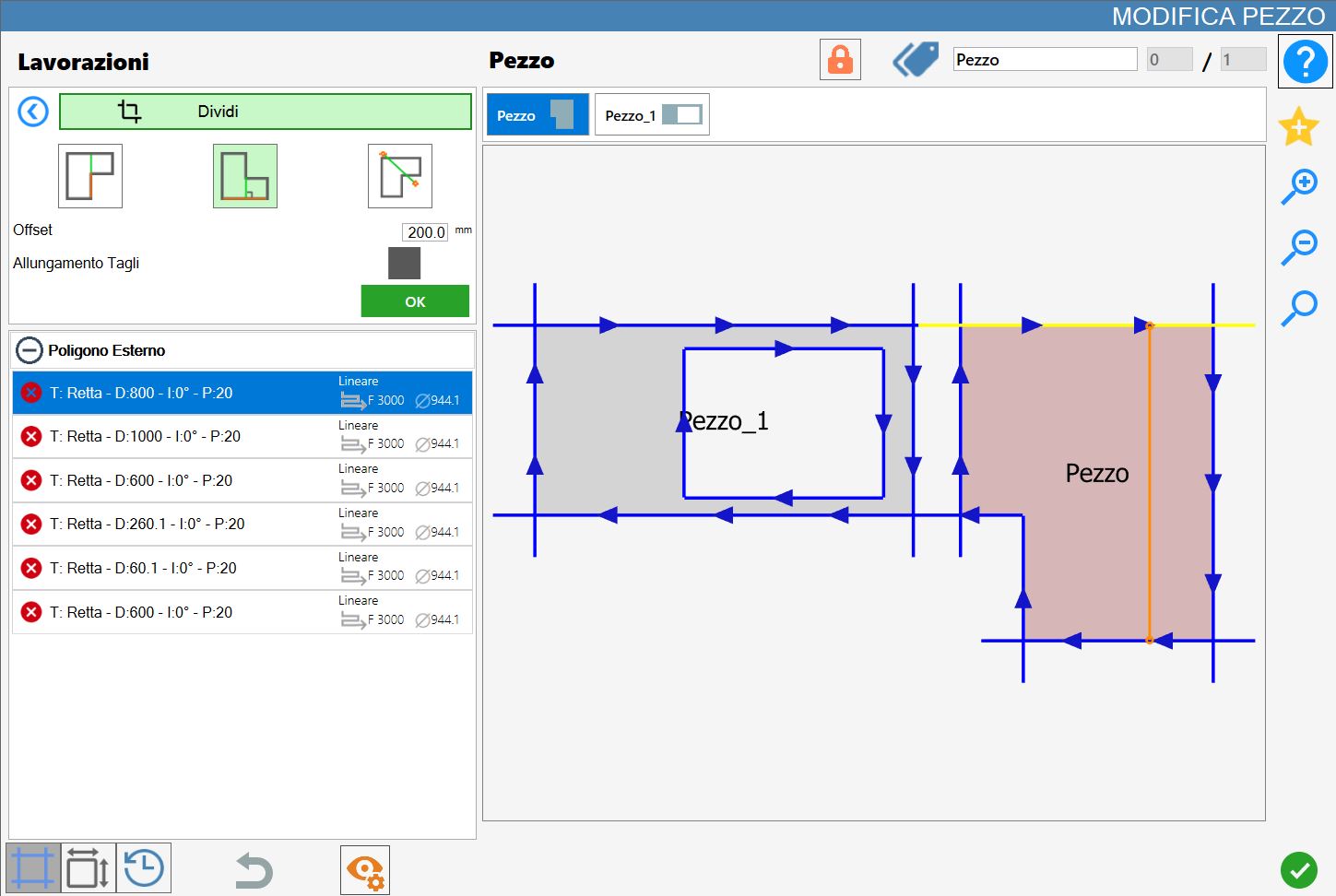

In der folgenden Abbildung wurde ein orthogonaler Schnitt am Werkstück ausgeführt, das bereits auf dem Titelbild des Kapitels dargestellt wurde:

Schnitt durch zwei Punkte

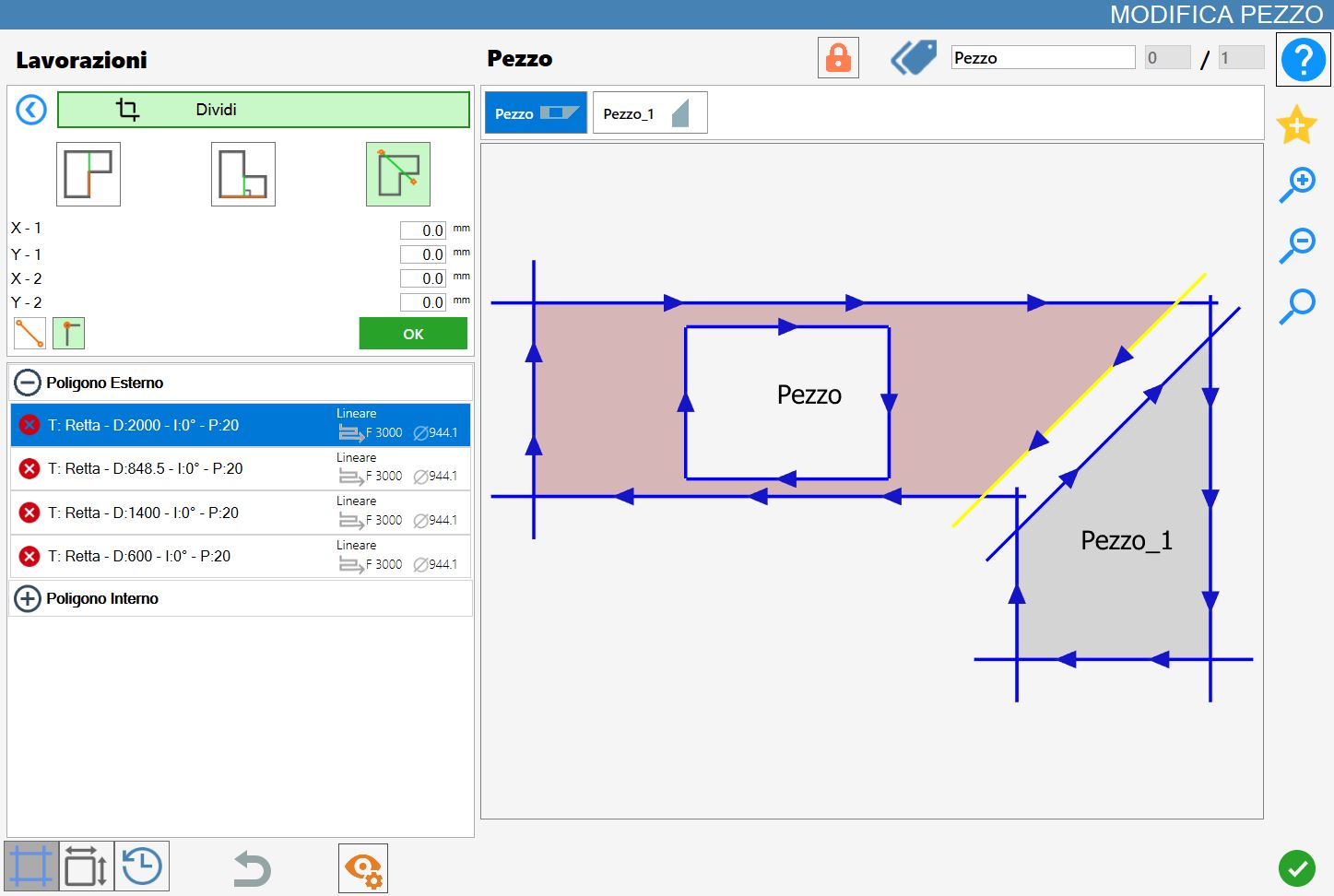

In der folgenden Abbildung wurde ein Schnitt durch zwei Punkte mithilfe der Eckpunktfangfunktion am Werkstück ausgeführt, das bereits auf dem Titelbild des Kapitels dargestellt wurde:

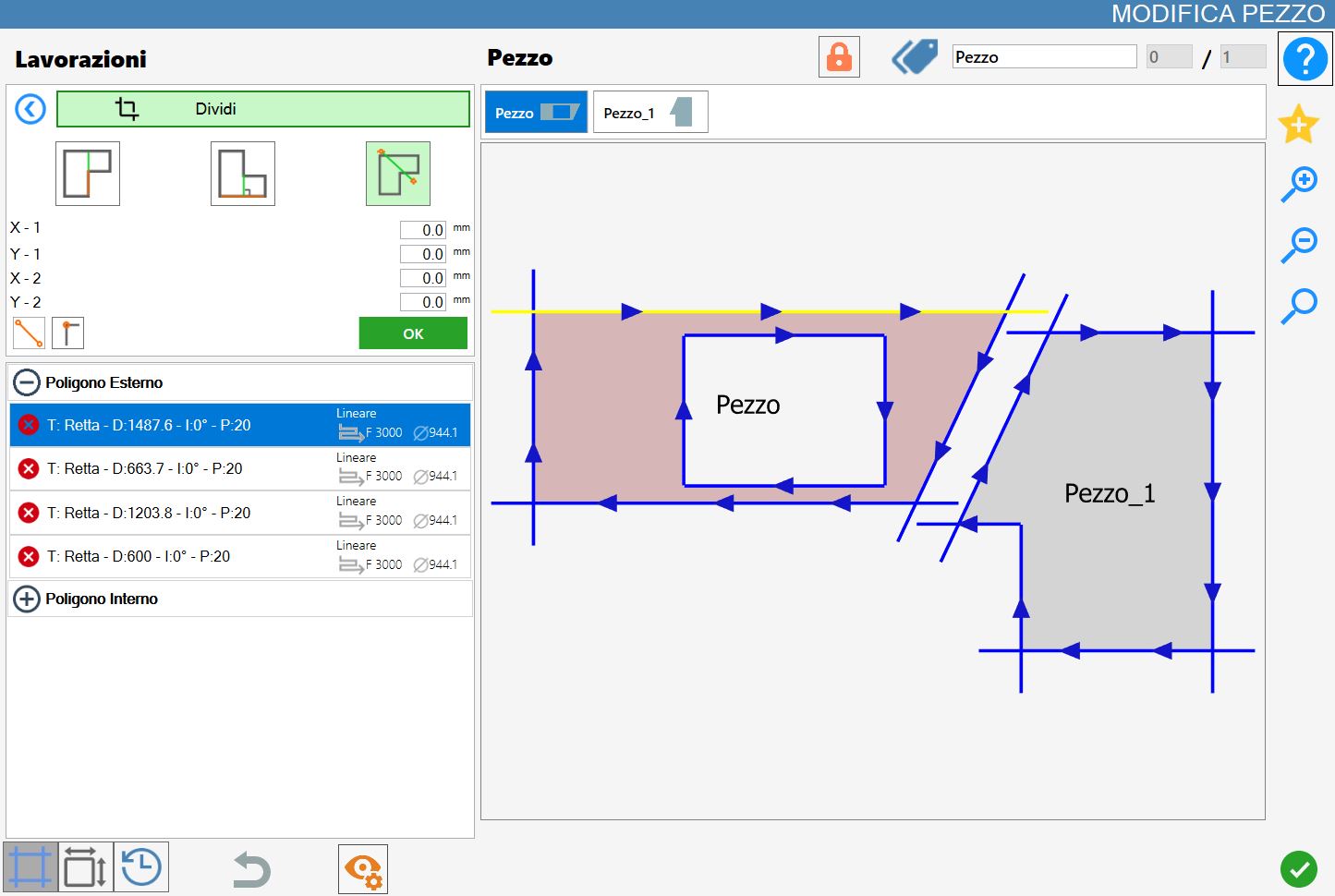

In der folgenden Abbildung wurde ein Schnitt durch zwei Punkte ohne Verwendung einer besonderen Funktion am Werkstück ausgeführt, das bereits auf dem Titelbild des Kapitels dargestellt wurde:

Werkstücke teilen

Wenn dem ausgewählten Werkstück über Teilungsbearbeitungen ein oder mehrere Werkstücke zugeordnet wurden, erscheint oben im Panel „Werkstück bearbeiten“ eine spezielle Schaltfläche zur Verwaltung der zugeordneten Werkstücke.

	Werkstücke teilen Schaltfläche zum Trennen der geteilten Werkstücke vom ursprünglichen Werkstück.

Vor dem Teilen werden die zugeordneten Werkstücke im Arbeitsbereich als Einheit verwaltet. In diesem Zustand wird ein Block aus mehreren Elementen erstellt, auf die dieselben Vorgänge angewendet werden, ohne dass sie bereits getrennt sind.

Wird beispielsweise eines der durch Teilen erzeugten Werkstücke aus der Werkstückliste dem Arbeitsbereich hinzugefügt, werden automatisch auch alle anderen zugeordneten Elemente eingefügt.

Beim Drücken der Schaltfläche Werkstücke teilen, wird jedes durch Teilen erzeugte Werkstück vom ursprünglichen Werkstück getrennt und als unabhängiges Element behandelt.

Anschließend verschwinden sowohl die Liste der zugeordneten Werkstücke, die zuvor oberhalb der Vorschau im Panel Werkstück bearbeiten sichtbar war, als auch die Schaltfläche zum Teilen der Werkstücke aus der Benutzeroberfläche.
