Mit dieser Funktion kann jedes Werkstück in seine kleinste umschließende Rechteckform umgewandelt werden, also in das kleinste Rechteck, das es vollständig enthält.

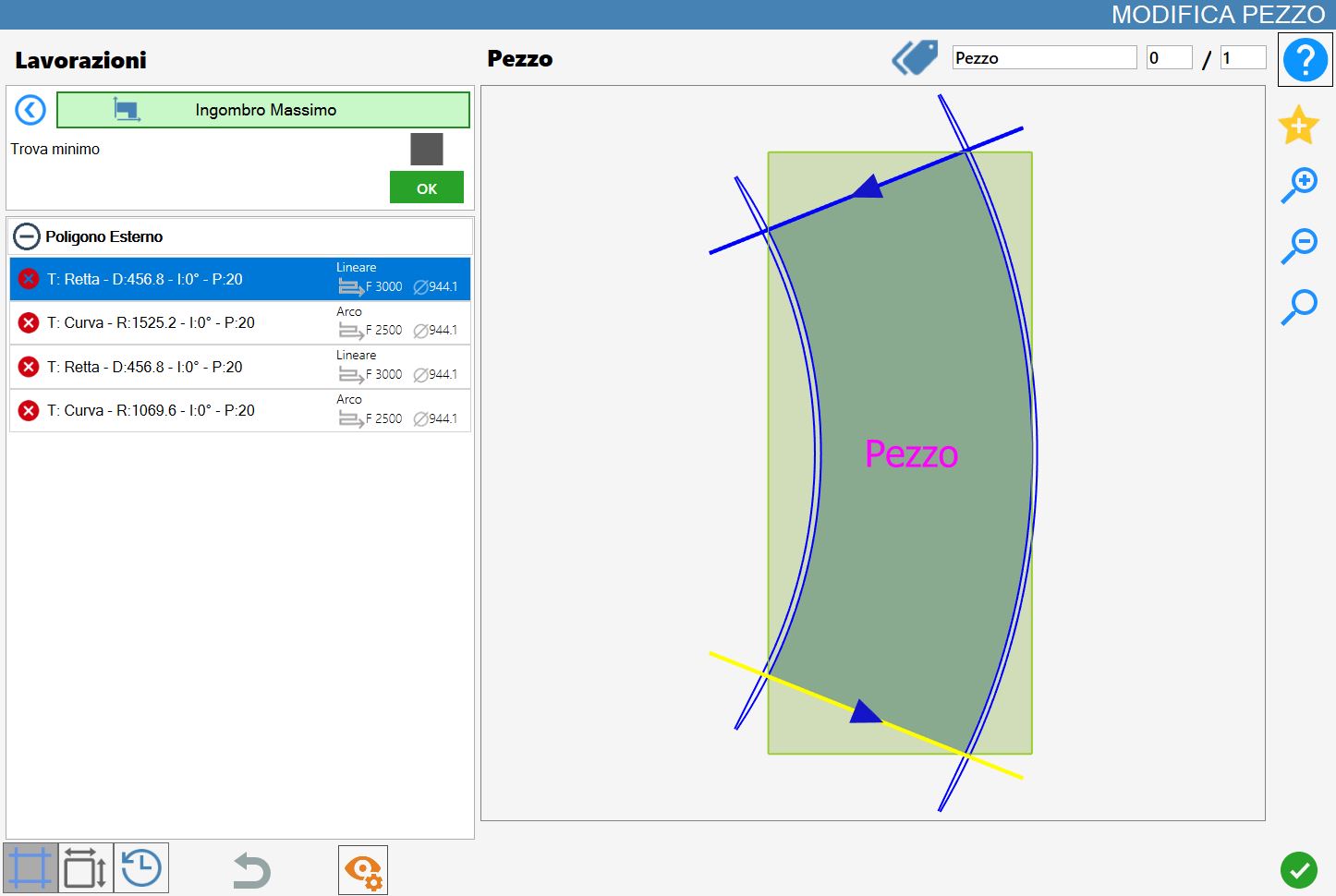

Die Benutzeroberfläche für diese Funktion sieht ähnlich wie in der folgenden Abbildung aus:
/2.2-20250630-112112.png)
Parameter
Der folgende Parameter kann durch Anklicken des Kontrollkästchens rechts aktiviert werden.
Minimum ermitteln | Mit dieser Funktion kann die minimale Begrenzung des Werkstücks auf der Plattenoberfläche berechnet und seine Positionierung optimiert werden. |
Ausführung der Bearbeitung

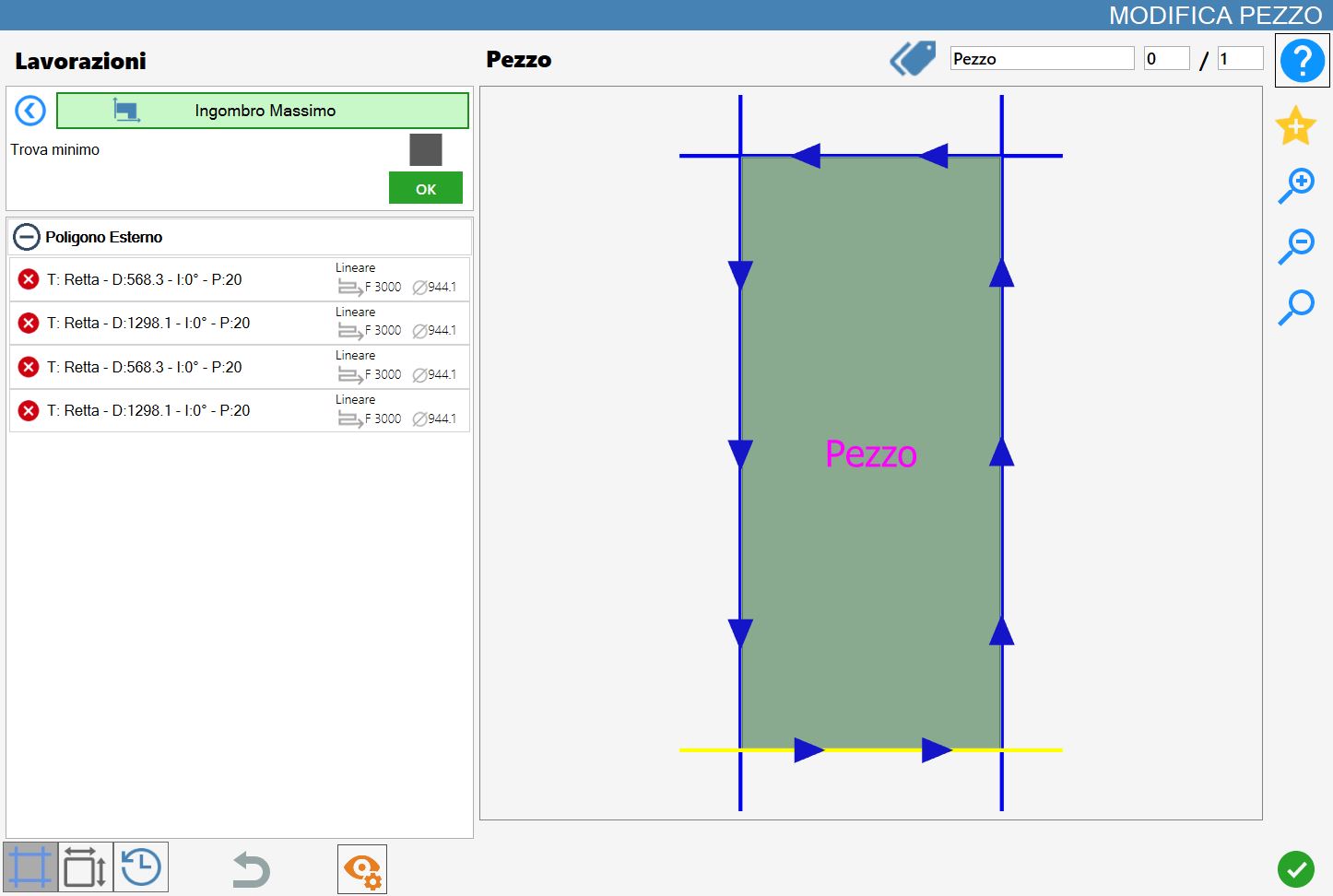

Parameter deaktiviert
Durch Klicken auf „OK“ wird das Werkstück in seine rechteckige Version umgewandelt.
/2.0-20250630-112001.png)

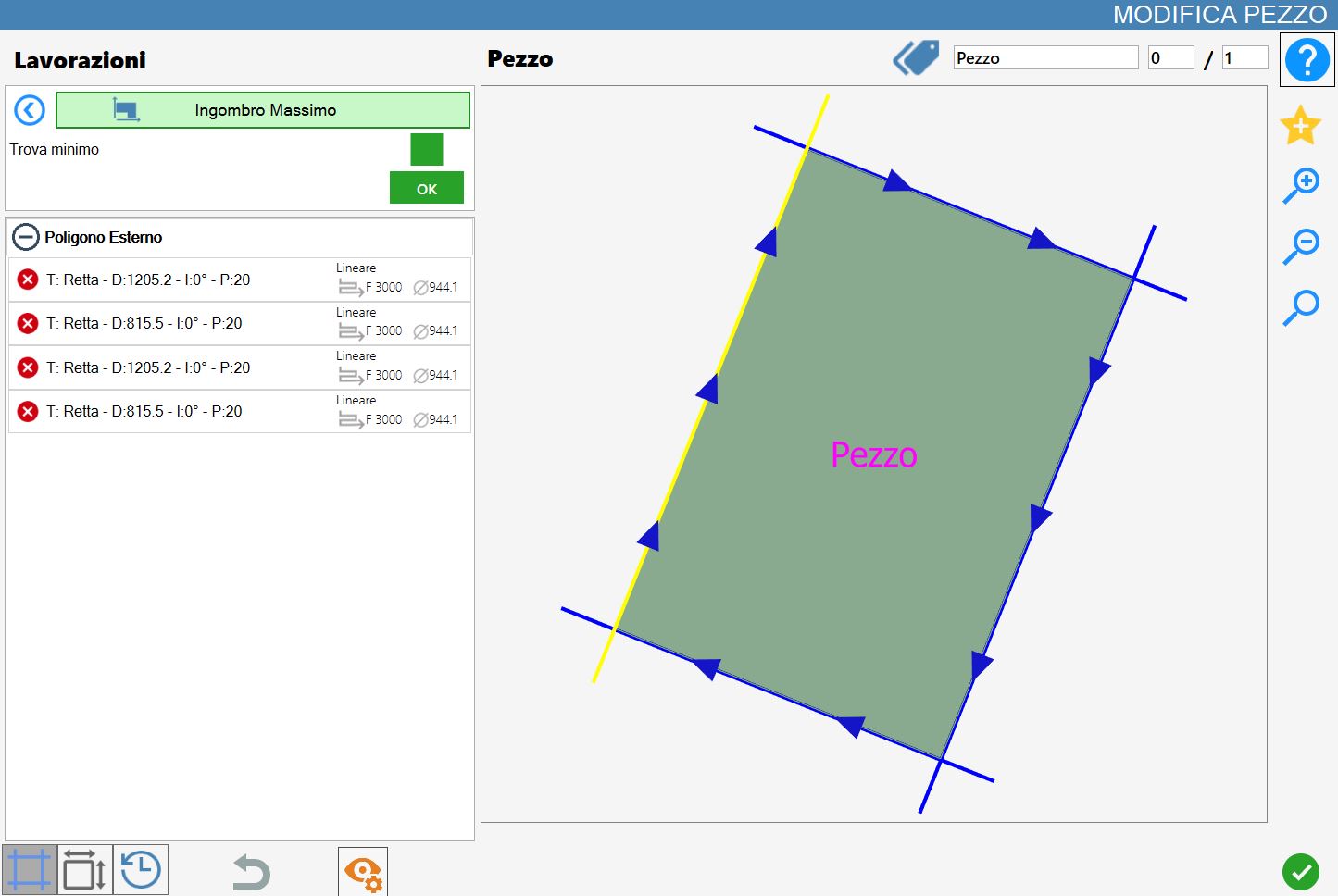

Parameter aktiviert
Nach Aktivierung des Kontrollkästchens und anschließendem Klicken auf „OK“ wird die Bearbeitung am Werkstück ausgeführt:
/2.1-20250630-112041.png)
