Mit dieser Funktion kann der Bediener unterhalb eines ausgewählten Schnitts am ausgewählten Werkstück einen Unterschnitt hinzufügen.

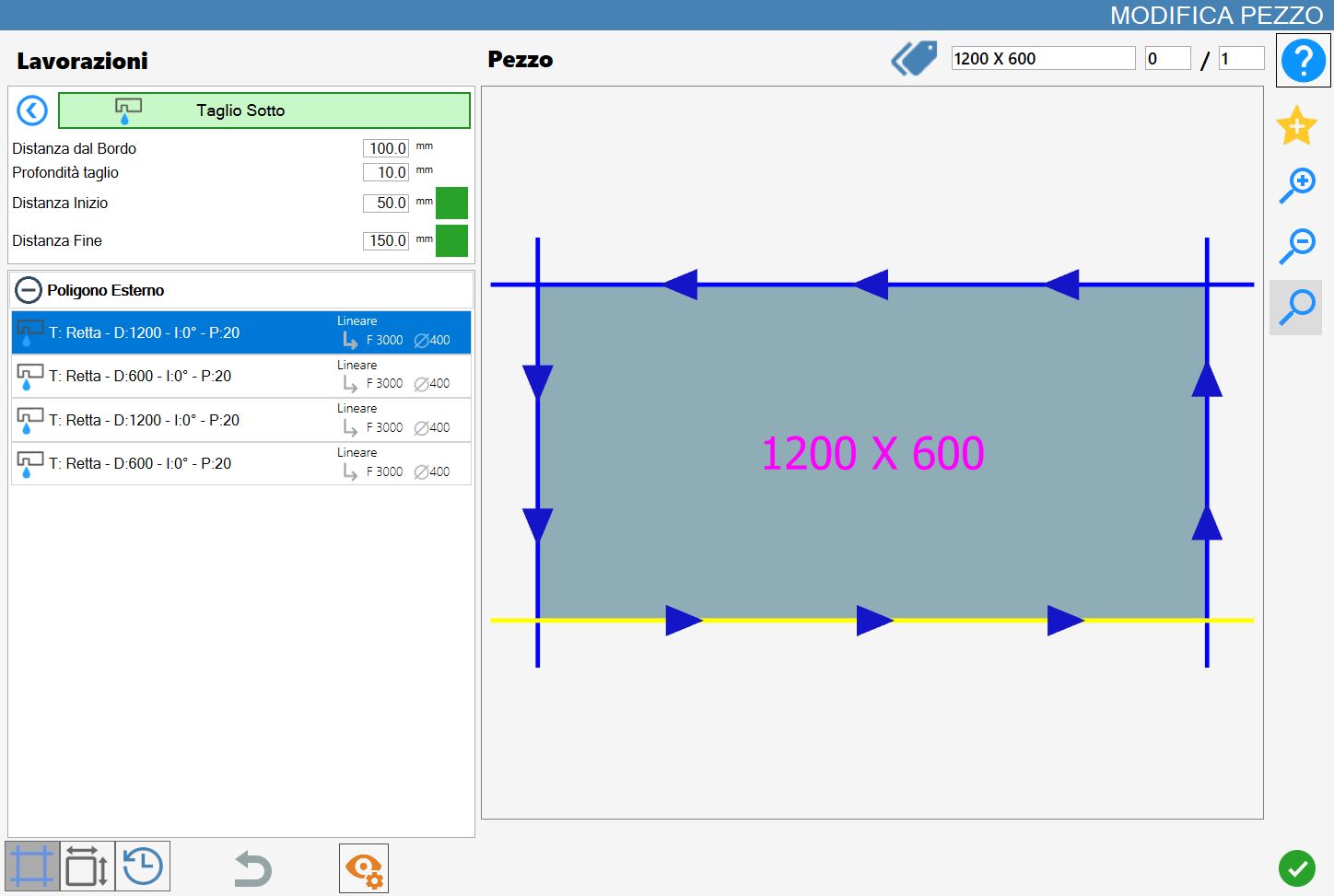

Die Benutzeroberfläche für diese Funktion sieht ähnlich wie in der folgenden Abbildung aus:
/2-20250630-123653.png)
Parameter
Abstand vom Rand | Abstand vom ausgewählten Schnitt zur Bearbeitung des Unterschnitts. |
Schnitttiefe | Dies ist die Eintauchtiefe in das Material. |
Startabstand | Der Abstand nach innen, mit dem die Bearbeitung in Bezug auf den Schnittanfang erstellt wird. |
Endabstand | Der Abstand nach innen, mit dem die Bearbeitung in Bezug auf das Schnittende erstellt wird. |
Startabstand und Endabstand können mit den Schaltflächen rechts neben dem Wert aktiviert oder deaktiviert werden.
Sind sie deaktiviert, werden sie von Parametrix nicht berücksichtigt; sind sie aktiviert, berechnet das Programm die Verschiebung.

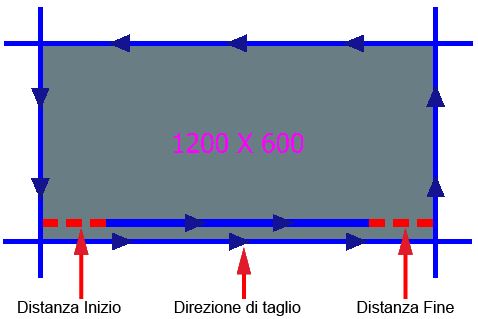

Startabstand und Endabstand
Diese Parameter können mit den Schaltflächen rechts neben dem Wert aktiviert oder deaktiviert werden. Wenn sie grau (ausgeschaltet) sind, werden sie von Parametrix nicht berücksichtigt; wenn sie grün (eingeschaltet – wie in der Abbildung) sind, berechnet das Programm die Verschiebung.
/spiegazione_distanze_e_direzione_b-20250623-072340.png)
Ausführung der Bearbeitung
Die Bearbeitung kann angewendet werden, indem die Schaltfläche links neben dem entsprechenden Schnitt in der Polygonliste gedrückt wird.
Ein rotes Symbol mit einem „X“ zeigt an, dass die Bearbeitung nicht auf den gewünschten Schnitt angewendet werden kann.
Je nach eingestellten Bearbeitungsparametern wird ein Unterschnitt parallel zum Schnitt des ausgewählten Werkstücks eingefügt.
/3-20250630-123927.png)

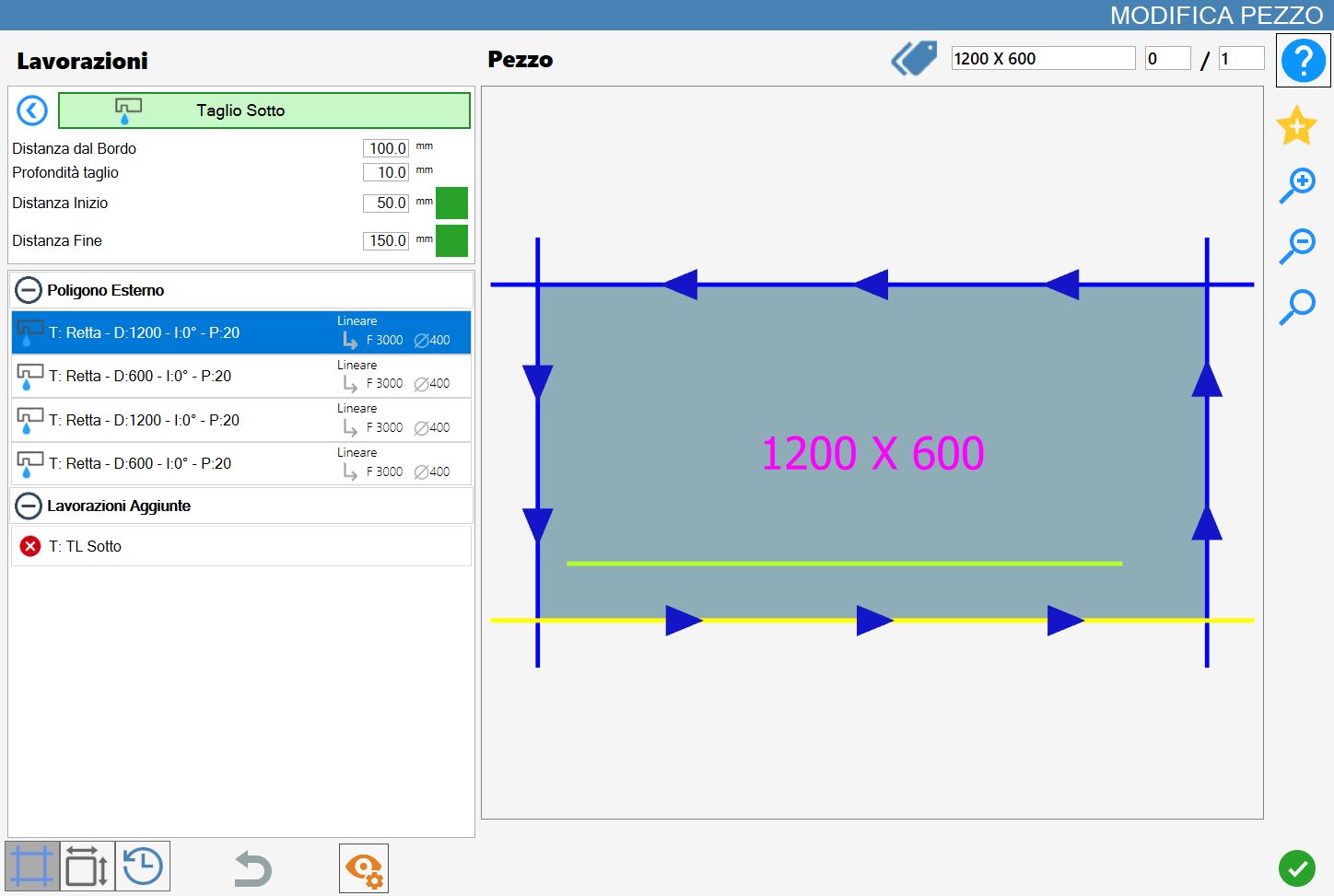

Die folgende Abbildung zeigt eine Tropfrinnenbearbeitung, die mit denselben Parametern wie im vorherigen Beispiel ausgeführt wurde.
/4-20250630-123848.png)
In beiden Beispielen wurde die Bearbeitung auf den unteren geraden Schnitt angewendet.
Außerdem wurde sie der Liste „Zusätzliche Bearbeitungen“ hinzugefügt, die sich unten links im Panel „Werkstück bearbeiten“ befindet.
