DOC3.13.8 ABSENKUNG

Mit der Funktion „Absenkung“ kann dem oberen Rand des Werkstücks oder der Küchenarbeitsplatte ein Profil hinzugefügt werden.
Sie wird hauptsächlich verwendet, um die Innenausschnitte von Küchenarbeitsplatten um einen bestimmten Betrag abzusenken, damit ein Spülbecken eingesetzt werden kann.
Für diese Bearbeitung wird der Fräser verwendet.

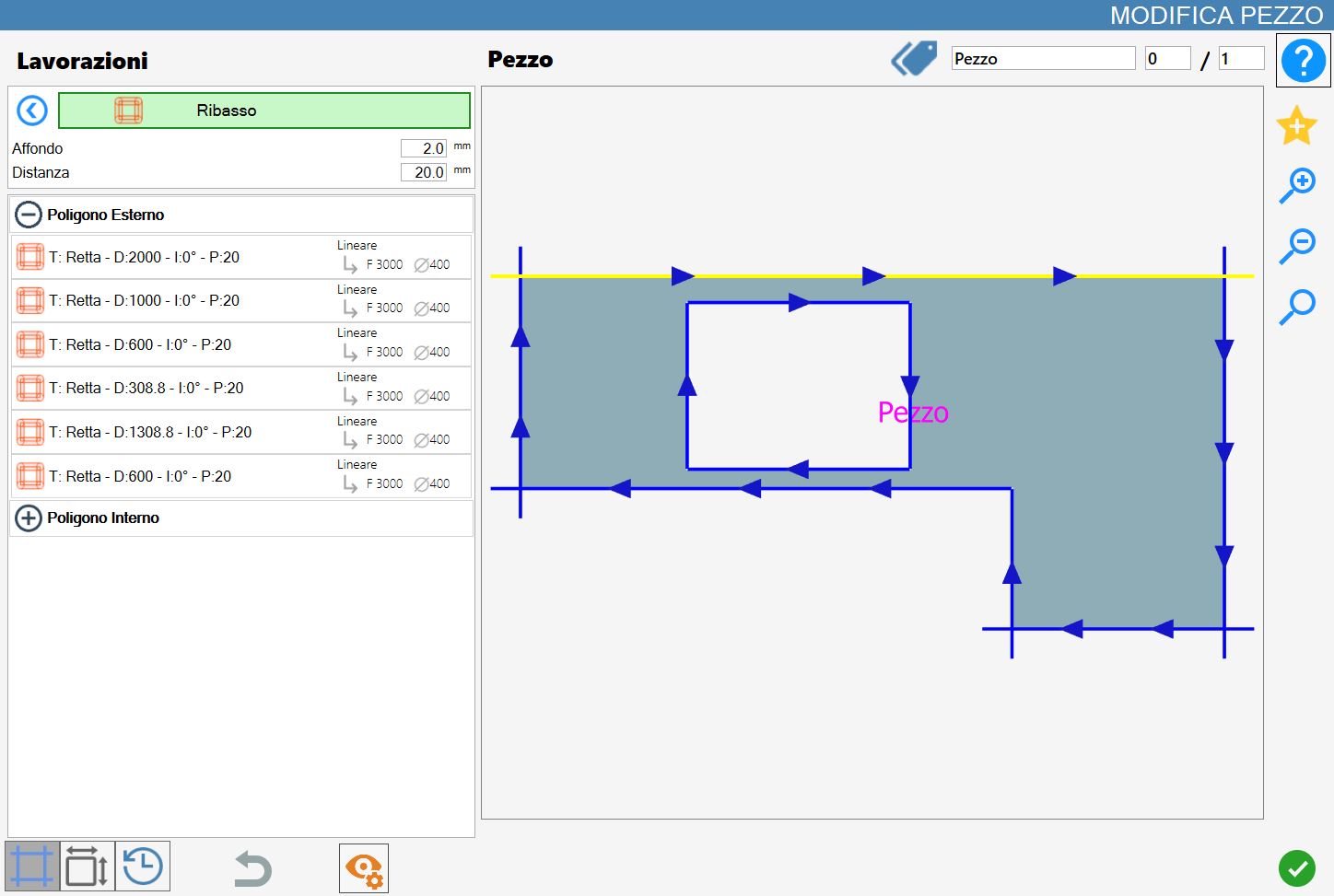

Die Benutzeroberfläche für diese Funktion sieht ähnlich wie in der folgenden Abbildung aus:


Parameter

Eintauchen

Die Tiefe, mit der der Schnitt ausgeführt wird.
Die Eintauchtiefe darf höchstens der Materialdicke entsprechen.

Abstand

Ermöglicht die Angabe des gewünschten Abstands zur Werkstückseite. Positive, negative und Nullwerte sind zulässig.

  • Ein neutraler Wert (0) erzeugt eine Absenkung auf derselben Ebene wie die Polygonschnitte.

  • Ein positiver Wert positioniert die Absenkung innerhalb des Werkstücks und erzeugt bei Bedarf weitere nebeneinanderliegende Absenkungen.

  • Ein negativer Wert positioniert die Absenkung außerhalb des Werkstücks und hält Abstand zu den Polygonschnitten.

Ausführung der Bearbeitung

HINWEIS

Die Bearbeitung kann angewendet werden, indem die Schaltfläche links neben dem entsprechenden Schnitt in der Polygonliste gedrückt wird.
Ein rotes Symbol mit einem „X“ zeigt an, dass die Bearbeitung nicht auf den gewünschten Schnitt angewendet werden kann.

Die Absenkung wird auf das gesamte Polygon eines ausgewählten Schnitts angewendet, unabhängig davon, an welcher Stelle dieser ausgewählt wurde.

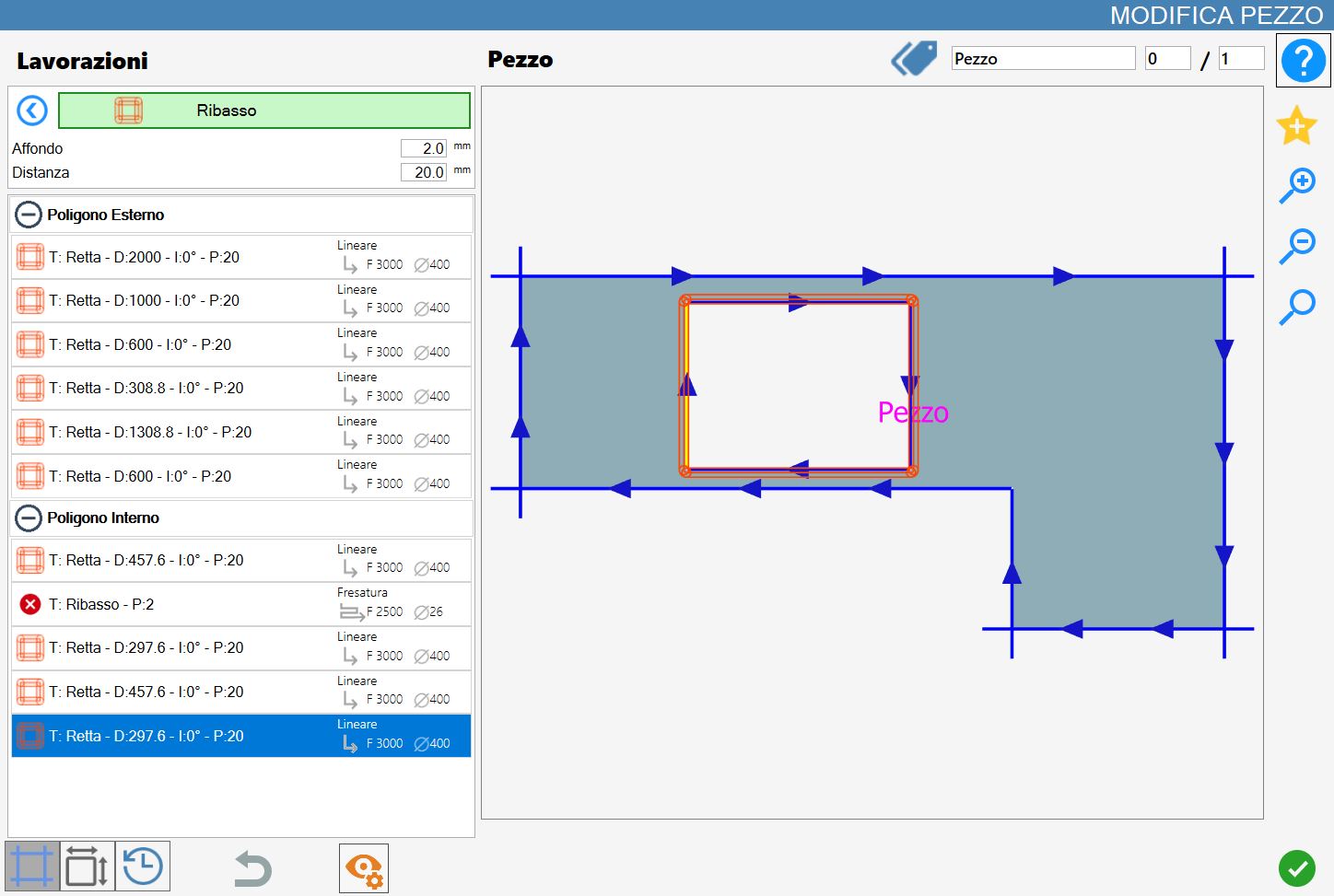

Nachfolgend ein Beispiel für eine Absenkung mit positivem Wert des Parameters Abstand:


HINWEIS

Ist der Abstand der Absenkung größer als der Durchmesser des für die Bearbeitung verwendeten Fräsers, werden mehrere nebeneinanderliegende Absenkungsbahnen ausgeführt.

;
