Machine technical documentation Operational document

DOC3.13 WERKSTÜCK BEARBEITEN

Dieses Bedienfeld ermöglicht dem Bediener, verschiedene Bearbeitungsarten auf ein ausgewähltes Werkstück anzuwenden.

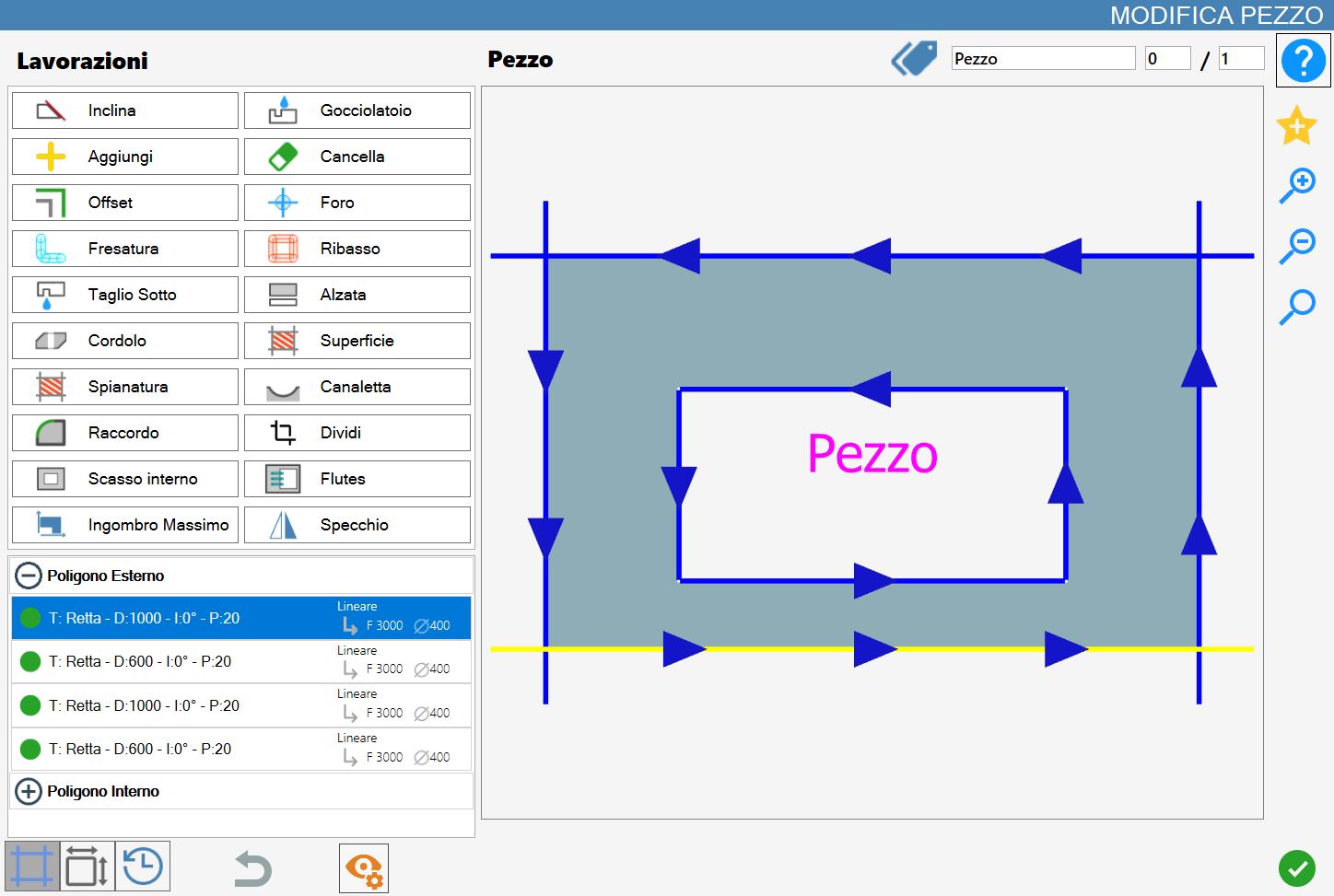

Beim Öffnen wird folgender Bildschirm angezeigt:

ACHTUNG!

Einige der in diesem Abschnitt beschriebenen Funktionen sind auch auf der Parametrix-Hauptseite vorhanden, jedoch mit einem Unterschied.
Wenn ein Werkstück oder ein Schnitt über das Bedienfeld „Werkstück bearbeiten“ geändert wird, werden alle Werkstücke der ausgewählten Zeile entsprechend mit denselben Bearbeitungen geändert.
Wenn die Bearbeitung dagegen im Arbeitsbereich eingestellt wird, wird nur das ausgewählte Werkstück geändert.

Bearbeitungsarten

Über das Bedienfeld „Werkstück bearbeiten“ können eine oder mehrere der folgenden Bearbeitungen angewendet werden, die nachfolgend einzeln erläutert werden. Parametrix ermöglicht insbesondere:

	Gehrung Die Neigung der Schnitte sowohl unter als auch über dem rechten Winkel ändern.		Tropfrinne Eine Tropfrinne neben einem Schnitt hinzufügen.
	Hinzufügen Einen Schnitt parallel zu einer Werkstückseite hinzufügen.		Löschen Die Schnitte des Werkstücks löschen.
	Offset Die Werkstückabmessungen durch Anwenden von Offsets auf seine Seiten ändern.		Bohrung Bohrungen im Material hinzufügen, auch um Material zu entfernen, das mit der Scheibe nicht geschnitten werden konnte.
	Fräsen Bearbeitungen mit Scheibe durch Frässchnitte ersetzen.		Absenkung Absenkungen durch Fräsen ausführen. Wird beispielsweise zum Erstellen von Aussparungen für Spülen in Küchenarbeitsplatten verwendet.
	Unterschnitt - (Optional) Einen Schnitt an der Unterseite des Werkstücks mit einer entsprechenden mechanischen Option ausführen.		Aufkantung Aufkantungen oder abgesenkte Paneele an den Werkstückseiten hinzufügen.
	Randprofil Einen angefasten Schnitt an einer Werkstückseite hinzufügen.		Oberfläche - (Optional) Oberflächendurchgänge mit vertikalen Schnitten und horizontaler Scheibe anwenden.
	Planfräsen - (Optional) Einen Planfräszyklus mit vertikalen Schnitten und horizontaler Scheibe anwenden.		Rinne - (Optional) Mit der Scheibe eine Ablaufrinne auf dem Werkstück hinzufügen.
	Ausrundung Einen Eckpunkt oder eine Werkstückseite durch Anwenden einer Ausrundung abrunden.		Teilen Das Werkstück unter Verwendung einer Seite oder einer benutzerdefinierten Linie als Referenz schneiden.
	Innenaussparung Eine rechteckige, kreisförmige oder elliptische Innenaussparung zum Werkstück hinzufügen.		Flutes Nuten durch Fräsen erstellen.
	Maximale Hüllkontur - (Optional) Die maximale Hüllkontur des Werkstücks ermitteln.		Spiegeln Die gespiegelte Version des Werkstücks erzeugen.

HINWEIS

Je nach Kombination der Optionen sind einige dieser Schaltflächen möglicherweise nicht vorhanden.

Schnittliste

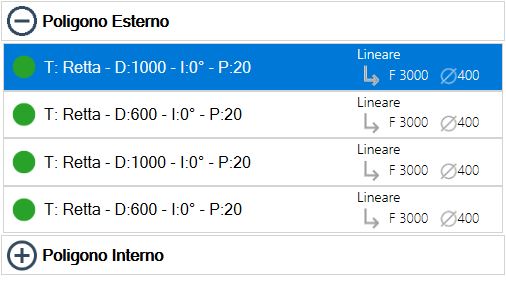

Die Schnitte des Werkstücks werden im unteren linken Bereich dieses Bedienfelds angezeigt.

Mithilfe einer entsprechenden Unterteilung wird angegeben, ob ein Schnitt zum Außenumfang oder zu einem der Innenumfänge gehört. Durch diese Klassifizierung kann die Liste der zu einem Polygon gehörenden Schnitte durch Drücken des Symbols des entsprechenden Bereichs ein-/ausgeblendet werden.

Wie im Bild zu sehen ist, werden in jeder Zeile einige Informationen zum dargestellten Schnitt angezeigt. Insbesondere:

Bearbeitung verwalten
Schaltfläche, über die mit dem Schnitt interagiert und die aktuelle Bearbeitung angewendet werden kann.
Auf der Hauptseite ermöglicht sie das Aktivieren/Deaktivieren des Schnitts.

Schnittinformationen

T - gibt die Schnittart an („Gerade“, „Kurve“, „Fräsen“ usw.).
D - gibt die Schnittlänge an.
I - gibt die Schnittneigung an.
P - gibt die Eindringtiefe des Schnitts an.

Bearbeitungsinformationen

Bearbeitungsart („Linear“, „Bogen“, „Gehrung“ usw.).
Durchgangsmodus (Volldurchgang oder Stufendurchgang).
Vorschubgeschwindigkeit des Schnitts.
Durchmesser des für die Bearbeitung verwendeten Werkzeugs (Scheibe, Fräser usw.).

HINWEIS

Diese Informationen ändern sich je nach beschriebener Schnittart. Es werden nicht immer alle Informationen angezeigt.
Bei Bohrungen kann beispielsweise nur die Eindringtiefe in das Material angezeigt werden.

HINWEIS

Wenn an einem Teil des Werkstücks kein Schnitt vorhanden ist, wird dies mit „Keine“ angegeben.

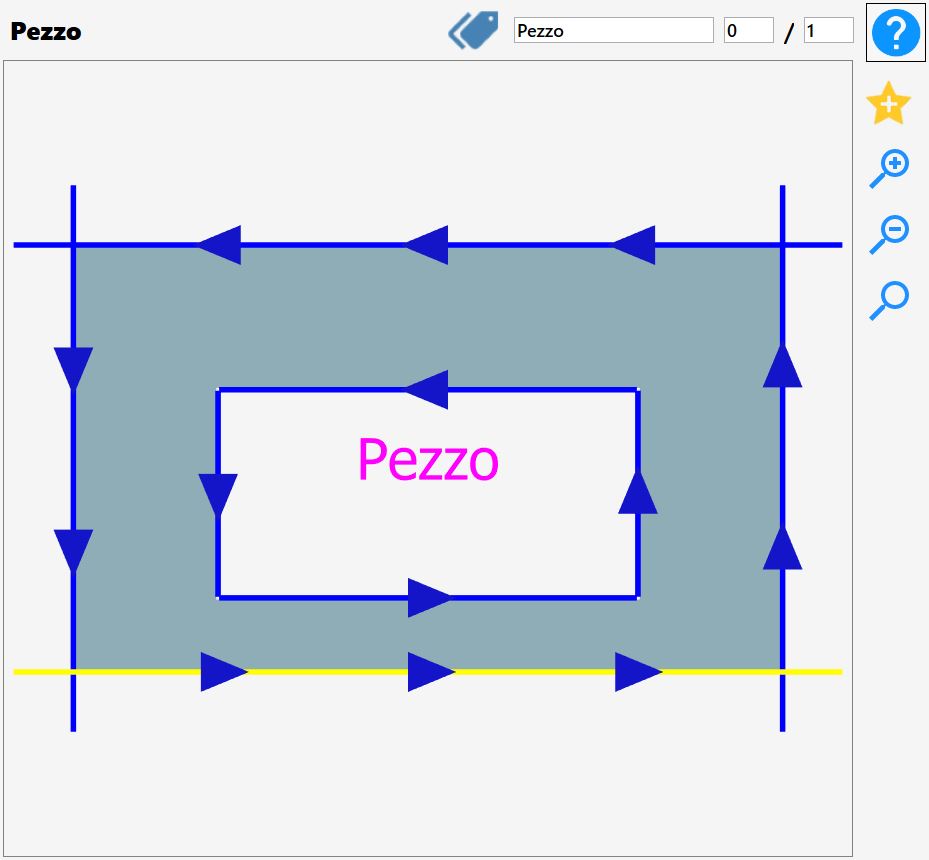

Vorschau

Der Hauptbereich der Funktion „Werkstück bearbeiten“ bietet dem Bediener eine vollständige Vorschau des ausgewählten Werkstücks mit allen derzeit angewendeten Bearbeitungen.

Mit dem angezeigten Werkstück kann einfach durch Verschieben der Vorschau oder über die Schaltflächen zum Ändern des Zooms rechts daneben interagiert werden.

Außerdem sind in diesem Bereich weitere Funktionen vorhanden, die nachfolgend beschrieben werden.

	Kennzeichnung Ermöglicht das Ändern der Kennzeichnung des ausgewählten Werkstücks.
	Anzahl der Werkstücke Ermöglicht das Ändern der Anzahl der bearbeiteten Werkstücke und der Gesamtzahl der Werkstücke.
	Favorit hinzufügen Das in der Vorschau angezeigte Werkstück wird zusammen mit allen zum Zeitpunkt des Hinzufügens zu den Favoriten angewendeten Änderungen in die Favoritenliste aufgenommen.

Schnittauswahl

Ein Schnitt kann direkt in der Vorschau ausgewählt werden; seine Farbe wechselt zur Bestätigung der Auswahl auf gelb. Alternativ kann die entsprechende Zeile in der Schnittliste im Menü unten links ausgewählt werden.

Durch Anklicken des grünen Punkts links neben jedem Listenelement kann der entsprechende Schnitt deaktiviert werden.
In diesem Fall wird der Punkt rot und die Werkstückvorschau aktualisiert; die Farbe des deaktivierten Schnitts wechselt auf grau.

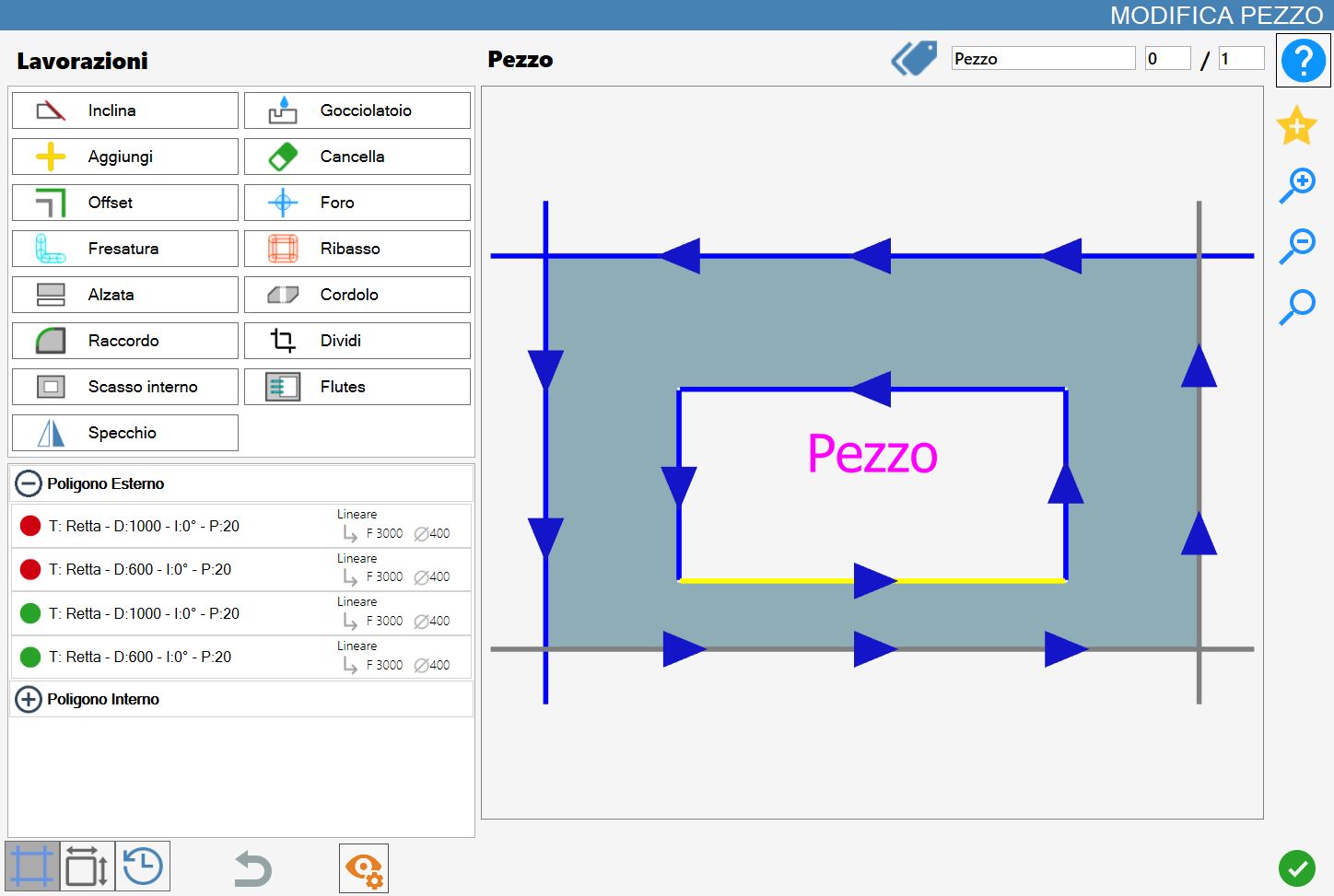

Im folgenden Beispiel wurden die ersten beiden Schnitte des Außenpolygons des Werkstücks deaktiviert:

Untere Leiste

In dieser Leiste stehen einige Funktionen zur Verfügung, die die Verwendung der Bearbeitungen unter Werkstück bearbeiten vereinfachen:

	Schnitte Zeigt die Schnittliste des Werkstücks an. Dies ist die Standardansicht dieses Bedienfelds.
	Seiten Mit dieser Schaltfläche kann in der Liste statt der Schnittlänge die Länge der Werkstückseiten angezeigt werden. Durch Auswahl direkt im Bild oder in der Liste wird die ausgewählte Werkstückseite gelb dargestellt. HINWEIS In diesem Modus können keine Bearbeitungen hinzugefügt werden, die auf das Werkstück angewendet werden.
	Verlauf Zeigt den Verlauf der am Werkstück angewendeten Vorgänge an. Ermöglicht außerdem das Zurücksetzen des Werkstücks auf den gewünschten Bearbeitungszustand.
	Abbrechen Ermöglicht das Rückgängigmachen der am Werkstück vorgenommenen Änderungen. Durch mehrmaliges Drücken dieser Schaltfläche kann schrittweise zum ursprünglichen Zustand des Werkstücks zurückgekehrt werden. ACHTUNG! Die Schaltfläche funktioniert, solange das Bedienfeld „Werkstück bearbeiten“ für das betreffende Werkstück geöffnet bleibt. Wenn das Bedienfeld geschlossen wird, geht die Möglichkeit verloren, Änderungen an diesem Werkstück rückgängig zu machen, auch wenn das Bedienfeld erneut geöffnet wird.
	Ansicht ändern Aktiviert oder deaktiviert bestimmte Werkstückelemente, um die Sichtbarkeit und Bearbeitung des Werkstücks zu erleichtern.

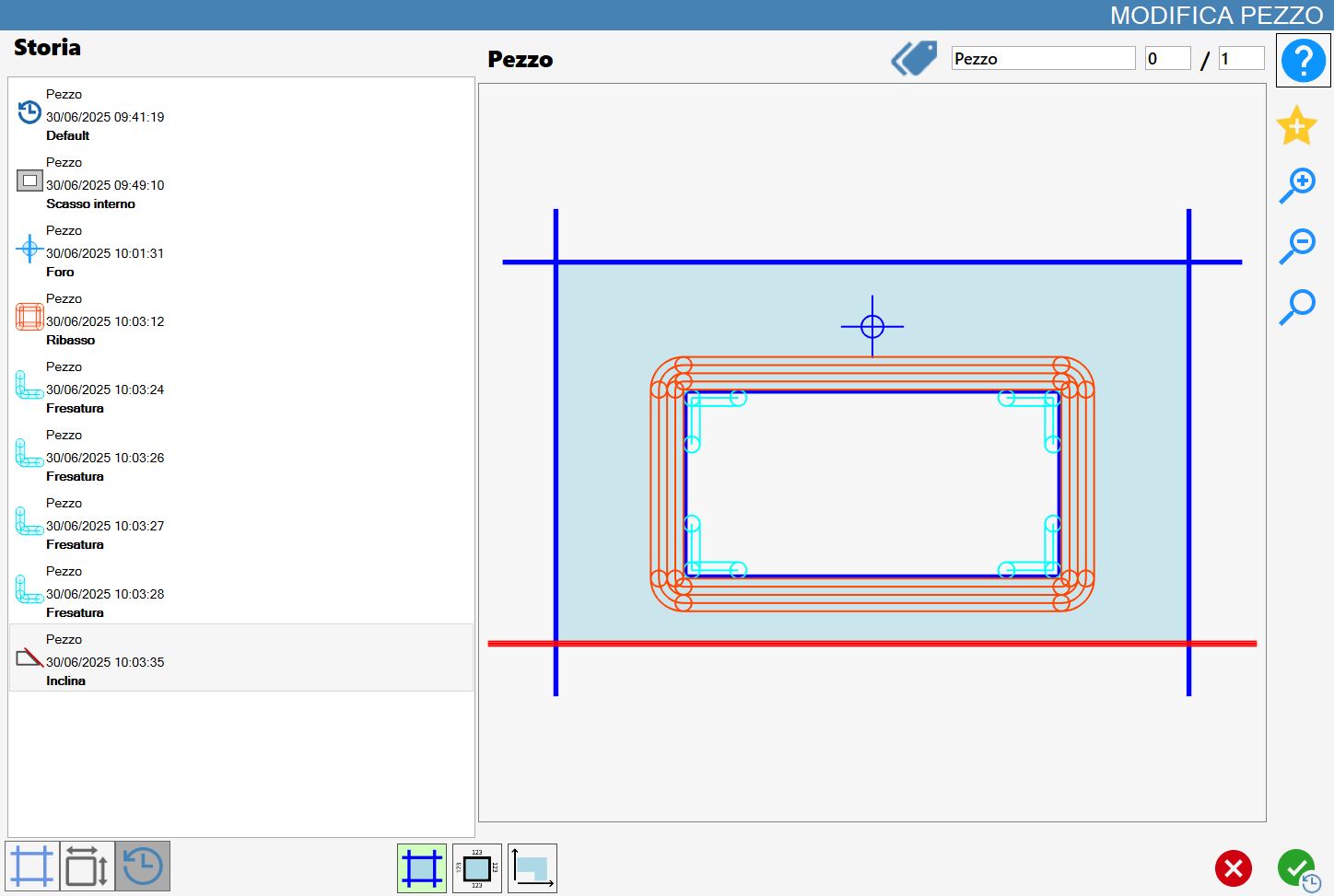

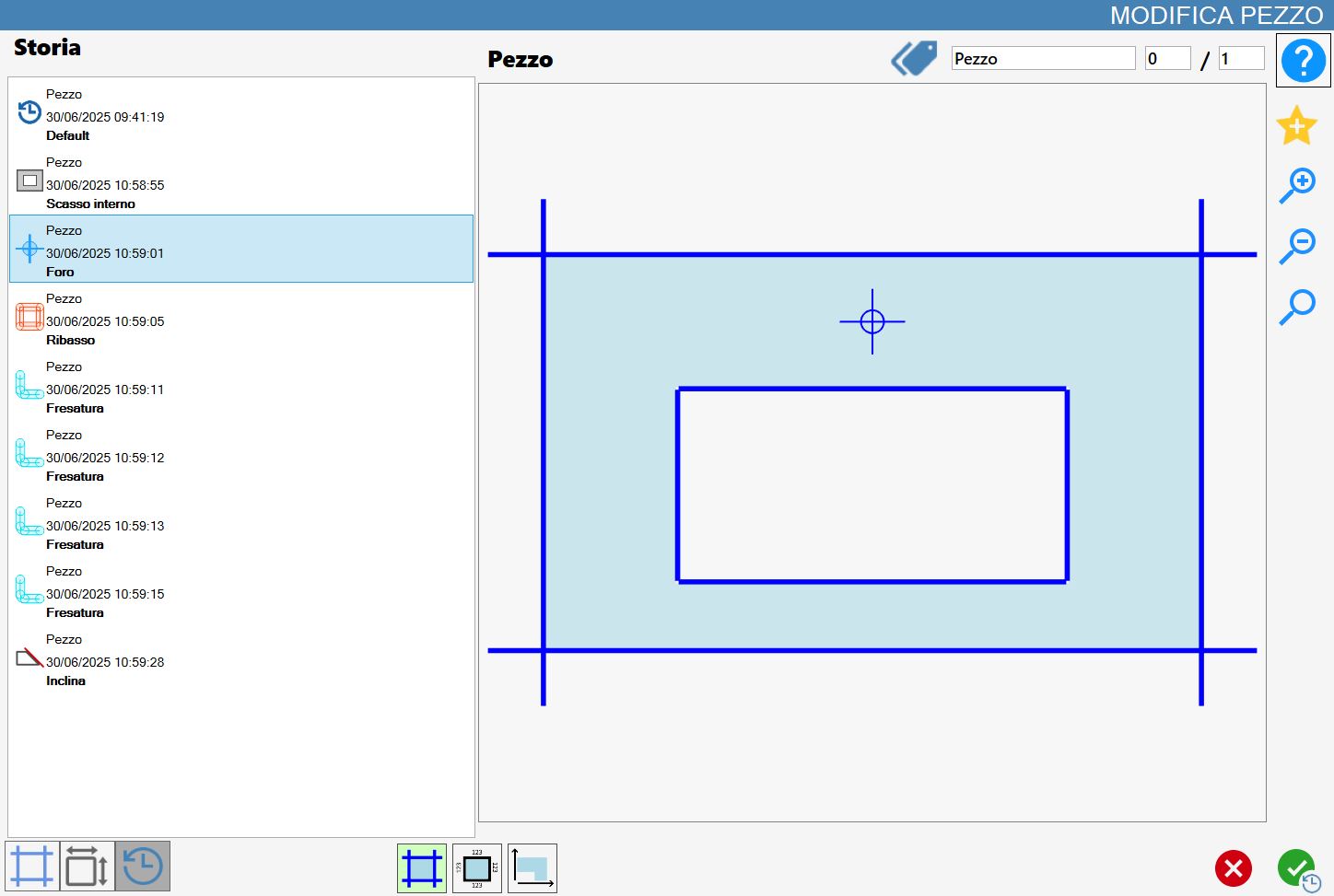

Verlauf

Ermöglicht die Anzeige aller auf das aktuelle Werkstück angewendeten Änderungen und bei Bedarf das Zurücksetzen des aktuellen Werkstücks auf einen früheren Zustand.
Wenn Änderungen am aktuellen Werkstück vorgenommen wurden, werden diese in der Liste links angezeigt:

Im linken Menü werden die Bearbeitungszustände des Werkstücks angezeigt.

Bearbeitungszustand
Identifiziert einen bestimmten Zeitpunkt der Werkstückbearbeitung. Angezeigt werden:

Name des aktuellen Werkstücks;
Datum der Anwendung der Bearbeitung;
Name der angewendeten Bearbeitung;
Symbol zur Kennzeichnung der ausgeführten Bearbeitung.

Der unveränderte Zustand des aktuellen Werkstücks wird „Default“ genannt.
Wenn im linken Menü ein Eintrag ausgewählt wird, erscheint die Vorschau für den Zeitpunkt, an dem die Bearbeitung angewendet wurde.

Durch Drücken der Bestätigungstaste wird das Werkstück auf den ausgewählten Zustand zurückgesetzt. Alle Änderungen nach dem ausgewählten Zustand werden dadurch entfernt.

Im unteren Bereich des Bedienfelds werden drei Hilfsschaltflächen zur Anzeige des Werkstücks in der Vorschau angezeigt:

	Schnitte anzeigen Zeigt die Schnitte auf der Form an. Dies ist die standardmäßig aktive Ansicht.
	Maße anzeigen Zeigt die Maße jeder Seite der Form an.
	Winkel anzeigen Zeigt einen Winkel der Form mit den zugehörigen Maßen an.

Ansicht ändern

Dieser Modus stellt dem Bediener einige Schaltflächen zur Verfügung, die nur sichtbar sind, wenn „Ansicht ändern“ aktiviert ist.

Jede der folgenden Schaltflächen aktiviert oder deaktiviert eines der folgenden Werkstückelemente:

	Schnitte Zeigt/blendet die Scheibenschnitte in der Vorschau ein/aus.
	Bohrungen Zeigt/blendet die Bohrungen ein/aus.
	Fräsungen Zeigt/blendet die Fräsungen ein/aus.
	Absenkungen Zeigt/blendet die Absenkungen ein/aus.
	Pfeile auf Schnitten Zeigt/blendet die Pfeile ein/aus, die die Richtung der Scheibenschnitte angeben.
	Werkstückname Zeigt/blendet den Werkstücknamen ein/aus.
	Dynamic Tags Zeigt/blendet die Dynamic Tags des Werkstücks ein/aus.
	Umfang hervorheben Hebt den Werkstückumfang mit einer schwarzen Linie hervor.
