DOC3.14.1 AUTOMATISCHES NESTING (OPTIONAL)

Die Verwendung des automatischen Nestings ist besonders nützlich, wenn sehr viele Werkstücke bearbeitet werden müssen und die verschiedenen Kombinationen nicht mehr einfach manuell verwaltet werden können.
Je nach eingestellten Parametern können unterschiedliche Lösungen entstehen. Diese werden auf dem Bildschirm angezeigt und der Bediener kann die bevorzugte Konfiguration auswählen.

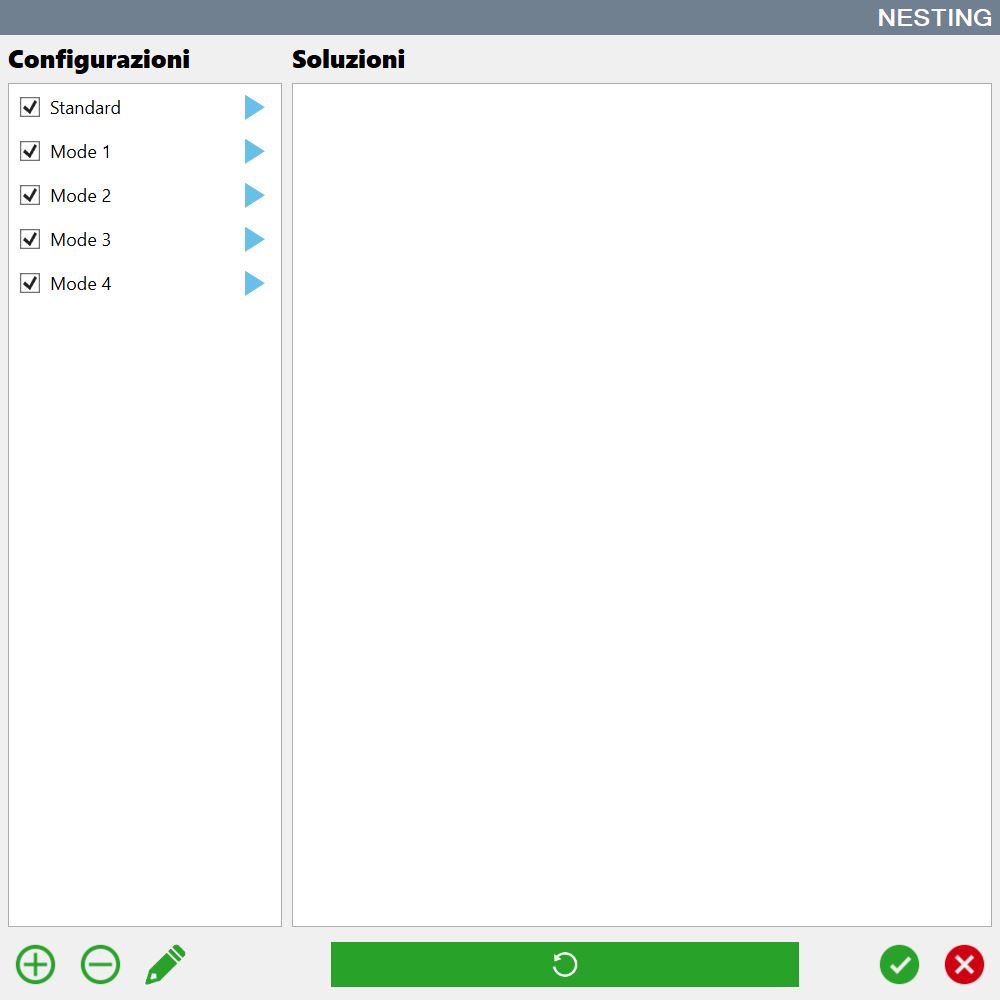

Schaltflächen

	Hinzufügen Der Bediener kann eine Konfiguration erstellen.
	Löschen Der Bediener kann eine Konfiguration löschen.
	Bearbeiten Der Bediener kann eine Konfiguration ändern.
	Ausführung Alle Konfigurationen werden berechnet und die Ergebnisse in die Liste rechts eingefügt.

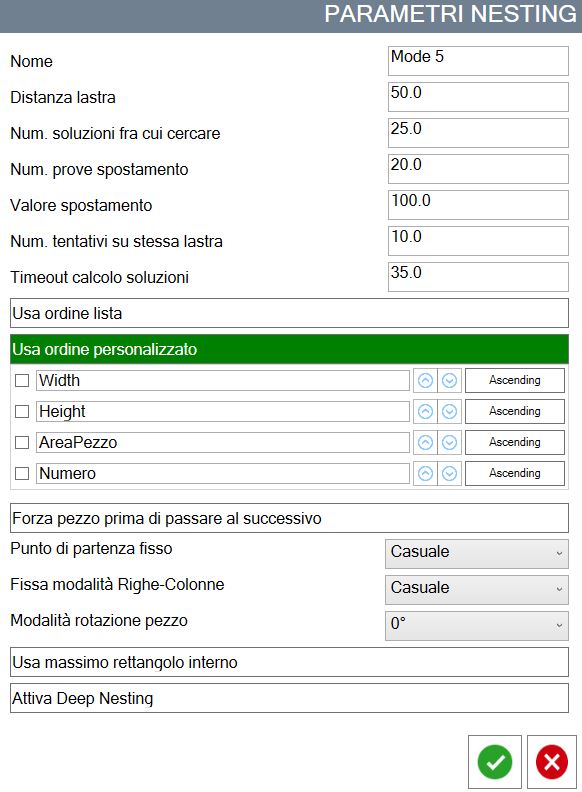

Konfiguration bearbeiten

Beim automatischen Nesting können die Parameter angepasst werden, die für die Berechnung der Werkstückpositionierung innerhalb des einer Konfiguration zugeordneten Arbeitsbereichs verwendet werden.
Je nach Art der zu bearbeitenden Werkstücke können bessere und leistungsfähigere Strategien zur Verfügung stehen.

Name	Name der Konfiguration, die in der Liste erscheint.
Plattenabstand	Abstand, den die Werkstücke bei der Positionierung vom Plattenrand einhalten müssen.
Anz. zu durchsuchender Lösungen	Anzahl der vom Nesting berechneten Lösungen. Aus allen berechneten Lösungen wird die beste ausgewählt.
Anz. Verschiebeversuche	Anzahl der Versuche, bei denen das Werkstück verschoben wird, wenn es nicht in den Plattenumfang passt.
Verschiebewert	Wert, um den das Werkstück verschoben wird, um zu versuchen, es innerhalb des Plattenumfangs zu positionieren.
Anz. Versuche auf derselben Platte	Anzahl der Versuche, das Werkstück innerhalb desselben Umfangs zu positionieren, wenn es nicht hineinpasst.
Timeout Lösungsberechnung	Maximal zulässige Zeit für die Berechnung jeder einzelnen Lösung.
Listenreihenfolge verwenden	Erzwingt den Versuch, die Werkstücke innerhalb des Umfangs in der Reihenfolge zu positionieren, in der sie in der Werkstückliste stehen.
Benutzerdefinierte Reihenfolge verwenden	Ermöglicht die Auswahl der Reihenfolge, in der versucht wird, die Werkstücke anhand bestimmter Eigenschaften innerhalb des Plattenumfangs zu positionieren. Um ein Sortierkriterium zu aktivieren, das entsprechende Kontrollkästchen aktivieren. Die Kriterien werden von oben nach unten berücksichtigt. Das bedeutet, dass die Werkstücke nach dem ersten Kriterium sortiert werden. Wenn zwei oder mehr Werkstücke für die dem ersten Kriterium zugeordnete Eigenschaft denselben Wert haben, werden sie nach dem nächsten Kriterium sortiert. Dies wird für jedes weitere Kriterium in der Liste fortgesetzt. Für jedes Kriterium kann eine aufsteigende oder absteigende Sortierung gewählt werden.
Werkstück erzwingen, bevor zum nächsten gewechselt wird	Ermöglicht die Auswahl, ob versucht werden soll, das Werkstück an verschiedenen Stellen innerhalb des Plattenumfangs zu positionieren, oder ob ohne weitere Versuche zum nächsten Werkstück gewechselt wird.
Fester Startpunkt	Ermöglicht die Auswahl des Punkts am Umfang, von dem aus mit dem Einfügen der Werkstücke begonnen wird.
Zeilen-/Spaltenmodus festlegen	Ermöglicht die Auswahl, ob beim Einfügen der Werkstücke eine Logik beibehalten werden soll, nach der sie in Zeilen, Spalten oder zufällig angeordnet werden.
Werkstückdrehmodus	Ermöglicht die Auswahl der Logik, nach der Werkstücke bei Positionierungsversuchen innerhalb des Plattenumfangs gedreht werden können.
Größtes inneres Rechteck verwenden	Wenn aktiviert, werden die Werkstücke innerhalb des flächengrößten Rechtecks positioniert, das im Umfang enthalten ist. Andernfalls versucht das Nesting, die Werkstücke auf der gesamten verfügbaren Fläche innerhalb des Umfangs anzuordnen.
Deep Nesting aktivieren	Wenn deaktiviert, werden die Werkstücke so auf der Platte positioniert, dass die Nutzung des Materialhandhabungssystems mit Saugnäpfen zur Kollisionsauflösung optimiert wird. Wenn aktiviert, können komplexere Werkstückkombinationen gesucht werden, deren Anordnung jedoch mit der Verwendung des Handhabungssystems kollidieren könnte.

Nesting ausführen

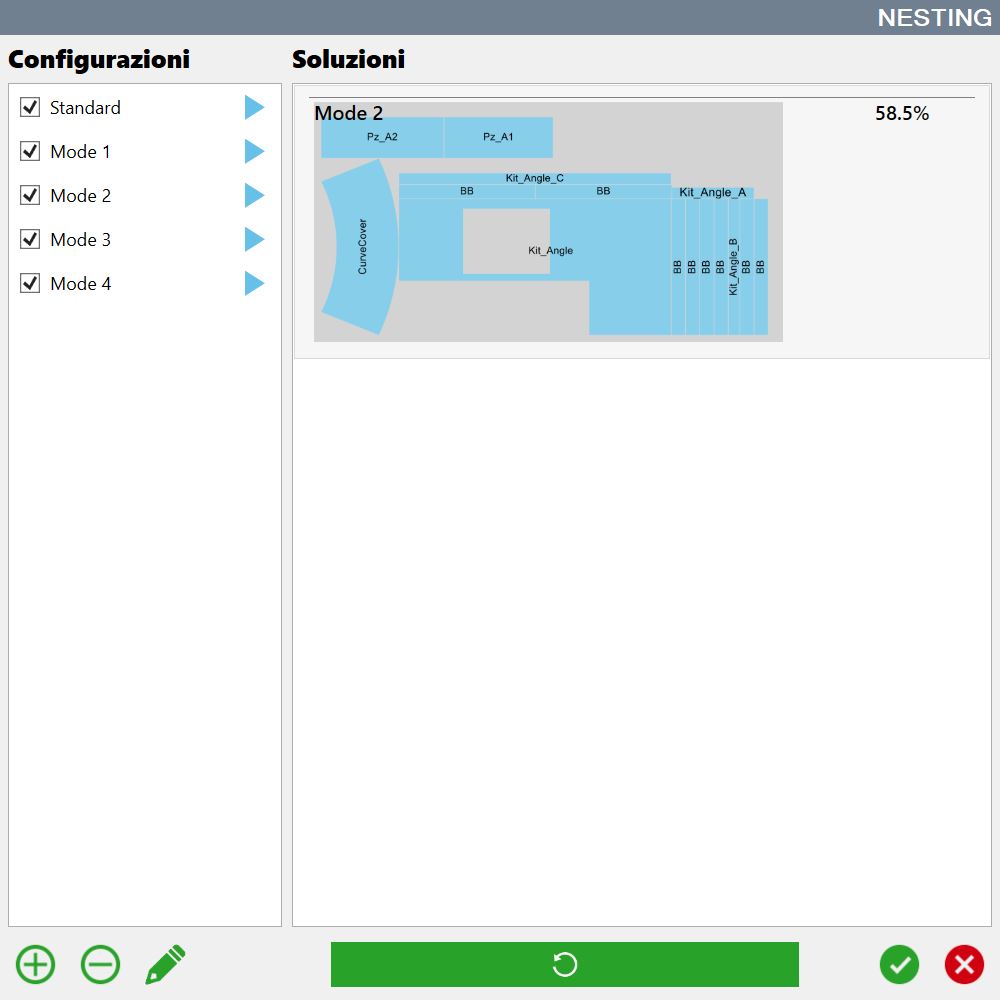

Durch Drücken des blauen Pfeils neben jedem Eintrag in der Liste wird das Nesting mit dieser Konfiguration berechnet.
Eine Vorschau des Ergebnisses wird im rechten Bereich eingefügt. Sie zeigt die Anordnung der Werkstücke innerhalb des Umfangs und den Prozentsatz der Plattenfläche, der von den Werkstücken bedeckt wird.

Wenn die Werkstückanordnung nicht zufriedenstellend ist, kann der blaue Pfeil erneut gedrückt werden, um das Ergebnis neu zu berechnen.

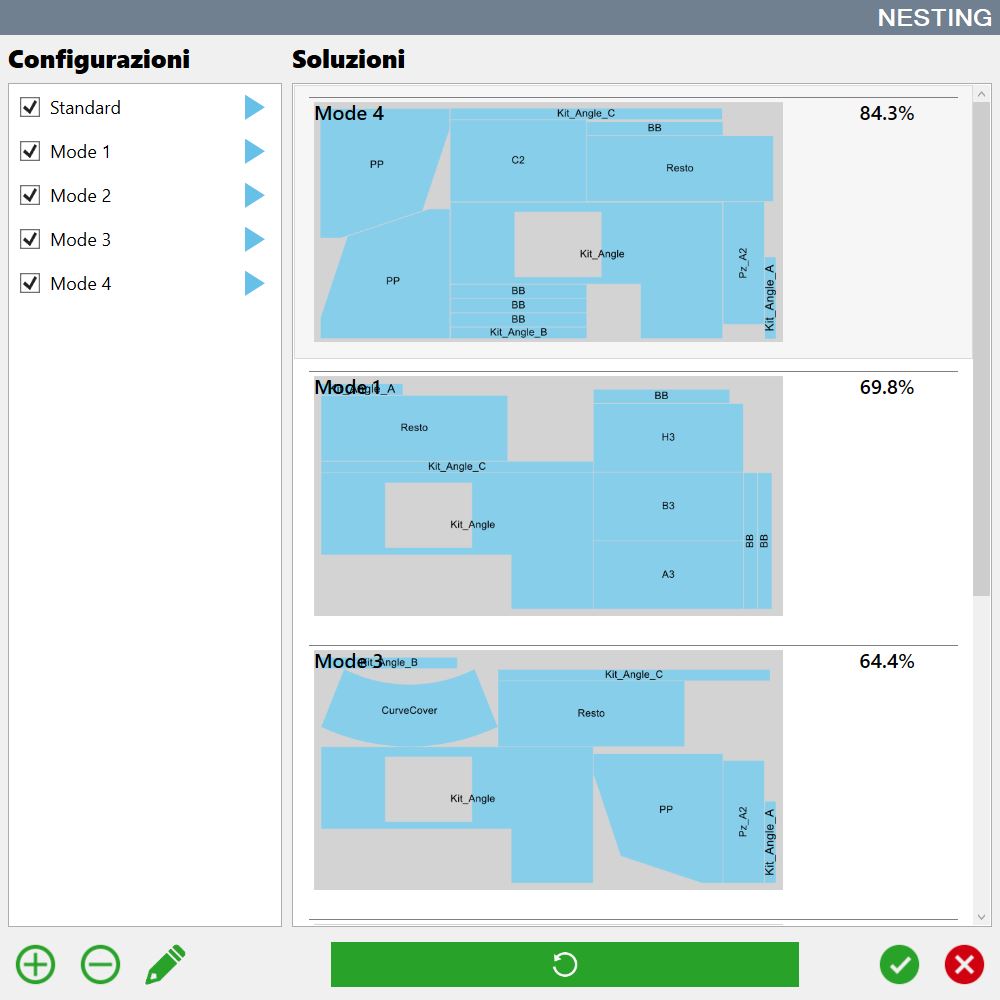

Nach Ausführung aller Nesting-Konfigurationen werden die Ergebnisse so angeordnet, dass zuerst diejenigen angezeigt werden, die die größte Plattenfläche nutzen.

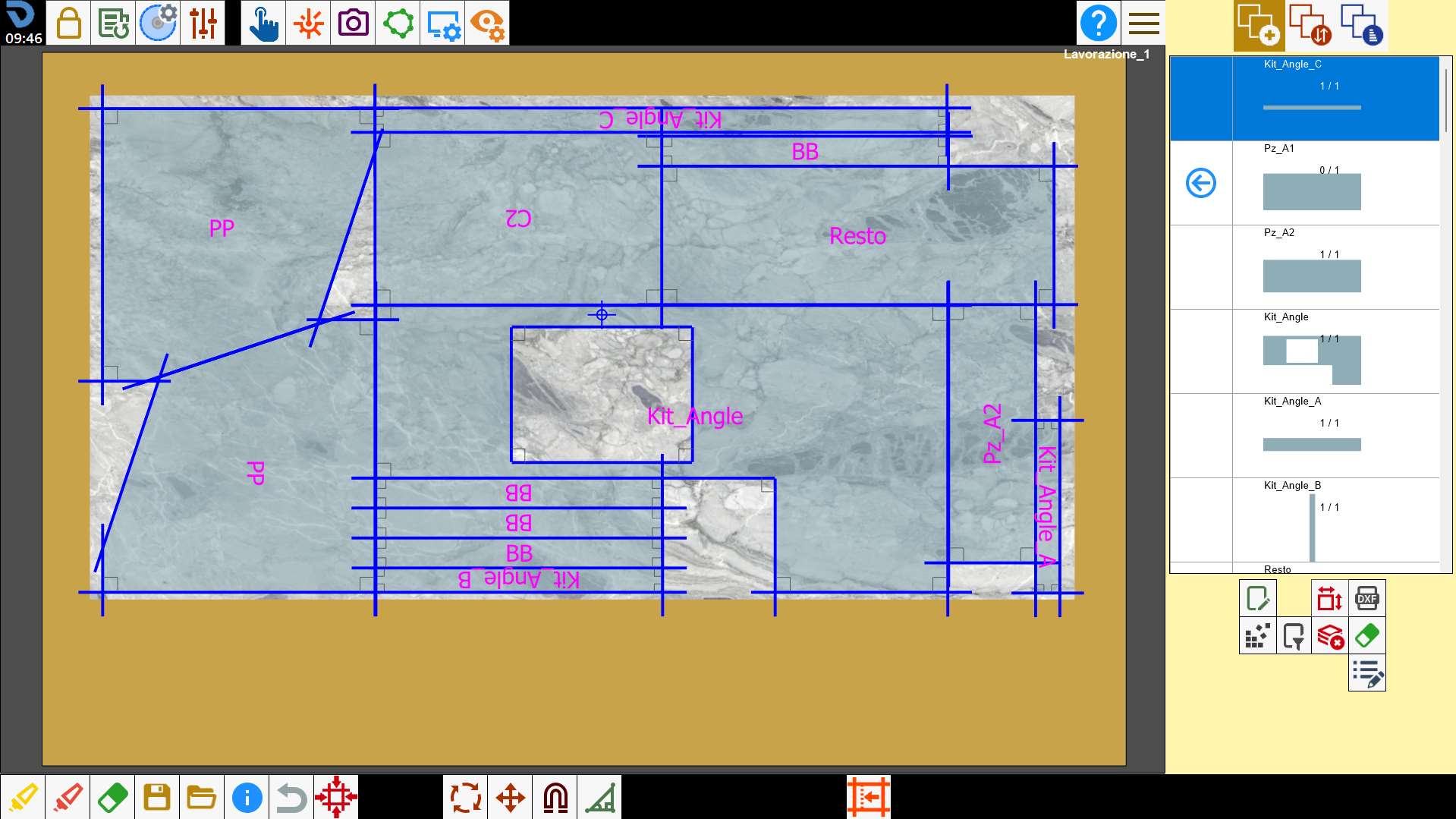

Nach Auswahl der bevorzugten Konfiguration die Bestätigungsschaltfläche drücken. Die Werkstücke werden gemäß der gewählten Anordnung auf der Platte positioniert. Die Position der Werkstücke im Arbeitsbereich kann weiterhin vom Bediener geändert werden.

HINWEIS

Die Werkstücke werden auf der Platte unter Berücksichtigung des Materialbewegungssystems mit Saugnäpfen zur Auflösung von Kollisionen zwischen den Werkstücken sowie unter Berücksichtigung der auf der Platte markierten Defekte angeordnet.
