Die Nesting-Funktion dient dazu, die Werkstücke automatisch und optimiert innerhalb des Plattenumfangs anzuordnen.
Verwendung der Funktion

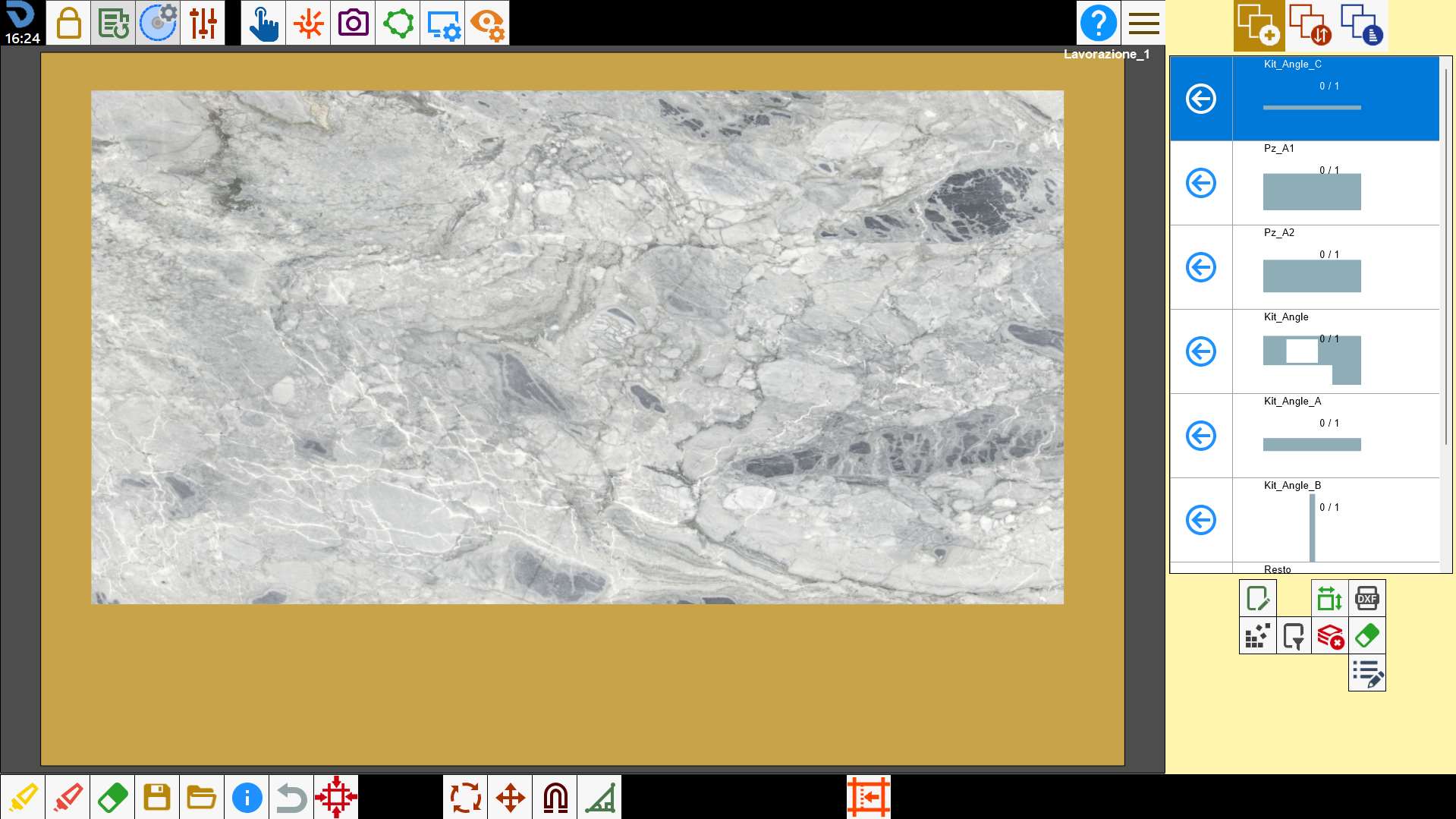

Um diese Funktion zu verwenden, müssen eine Werkstückliste erstellt und der Umfang definiert werden, in den die Werkstücke eingefügt werden sollen.

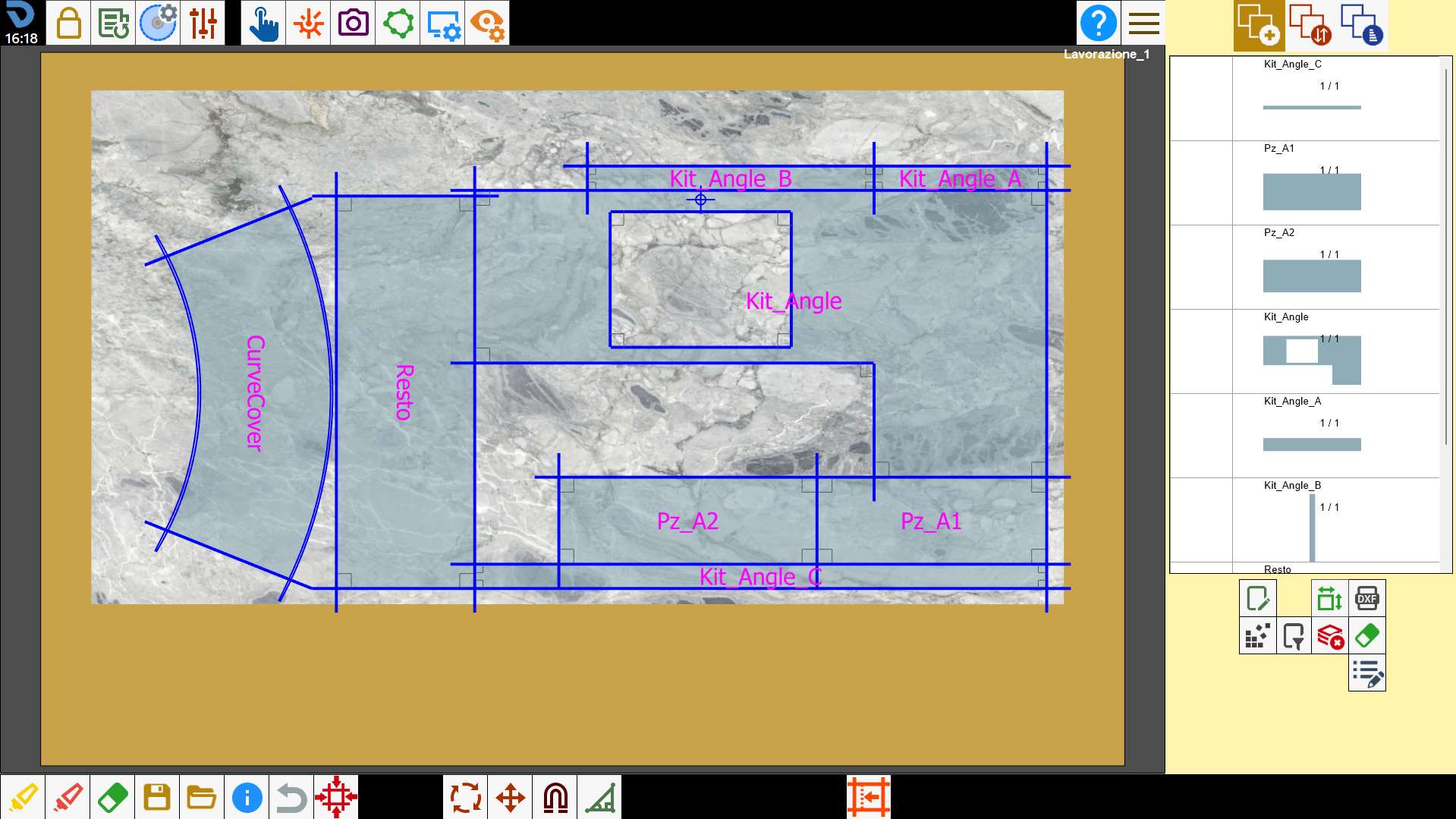

Anschließend die Schaltfläche drücken: Das Programm ordnet die Werkstücke automatisch innerhalb des Plattenumfangs an.
Die Werkstücke werden auf der Platte unter Berücksichtigung des Materialbewegungssystems mit Saugnäpfen zur Auflösung von Kollisionen zwischen den Werkstücken sowie unter Berücksichtigung der auf der Platte markierten Defekte angeordnet.
Wenn die gefundene Lösung nicht zufriedenstellend ist, kann die Schaltfläche erneut gedrückt werden, um das Nesting nochmals auszuführen und eine andere Konfiguration zu finden.
Das Programm entfernt alle im Arbeitsbereich vorhandenen Werkstücke, um das Nesting ausführen zu können.
Die Nesting-Funktion ordnet die Werkstücke nach verschiedenen Einfügelogiken an. Daher ändert das Programm bei jedem Drücken der Schaltfläche die Werkstückanordnung bis zu maximal 4 Lösungen (beim fünften Versuch wird wieder die erste Lösung vorgeschlagen).
Das Programm ordnet die Werkstücke auf 4 verschiedene Arten an, damit der Benutzer die Anordnungen vergleichen und die beste auswählen kann.
Einige Beispiele

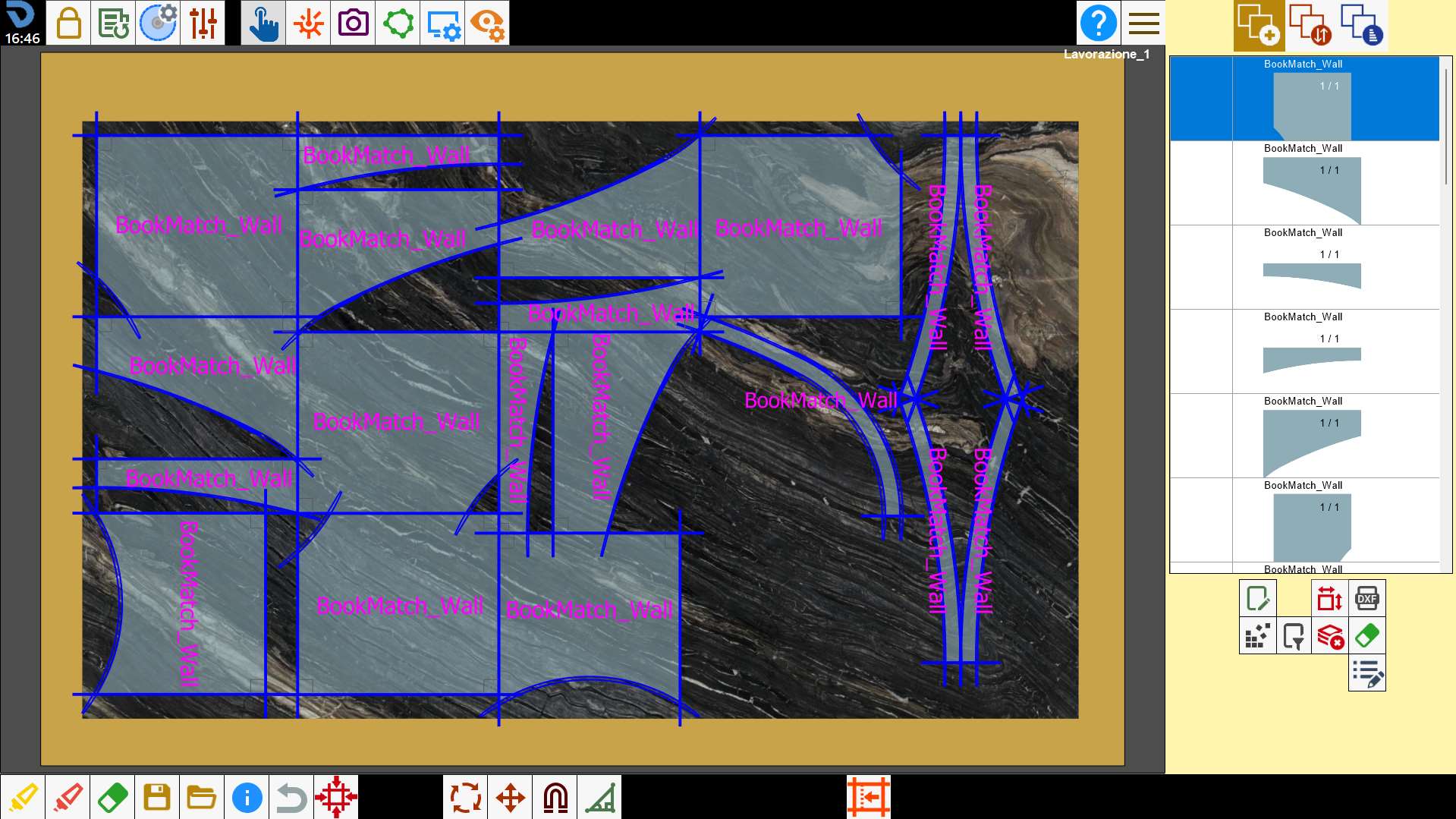

Nachfolgend werden einige Beispiele für die Verwendung der Nesting-Funktion gezeigt.

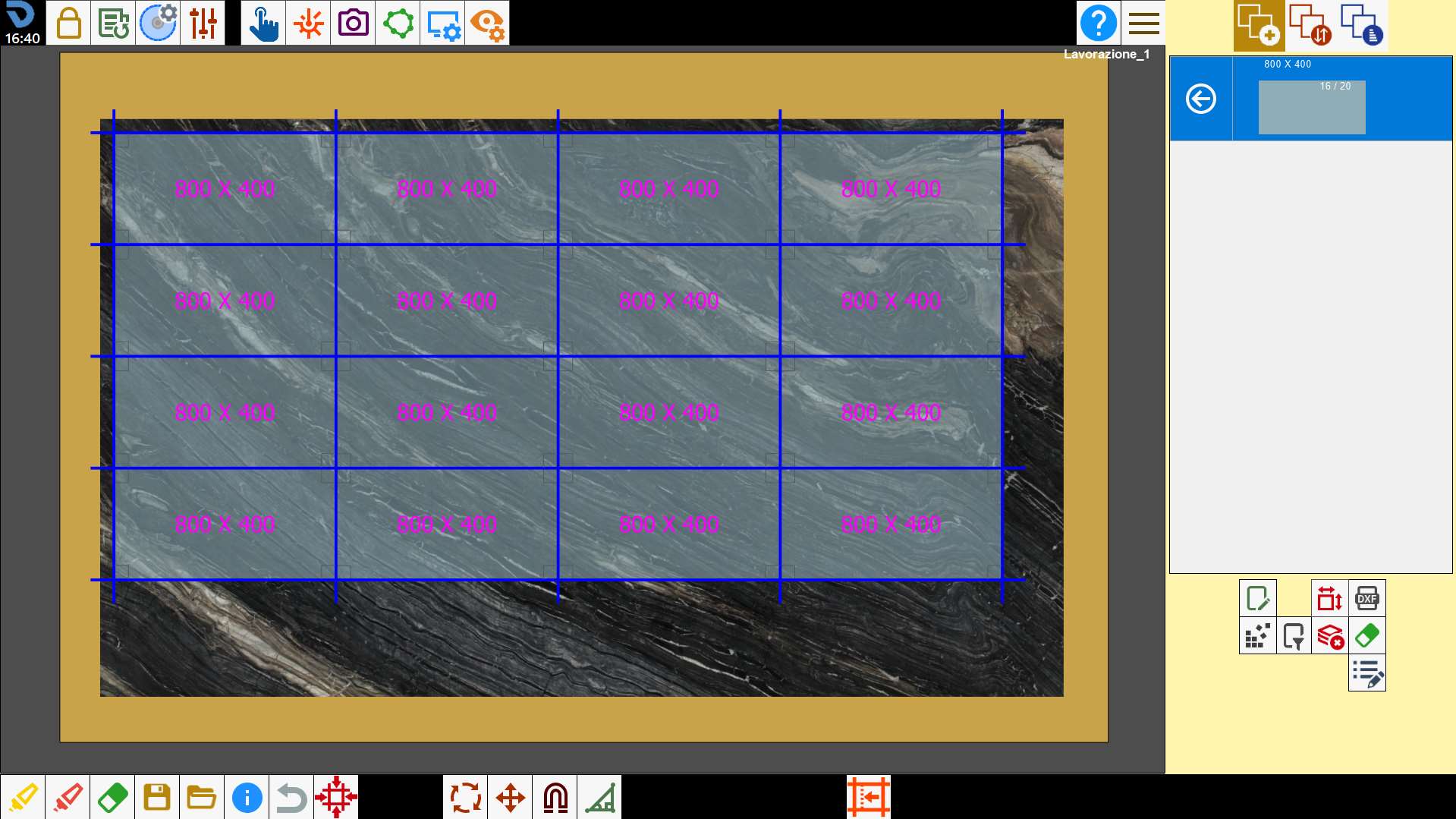

Sie kann verwendet werden, um einfach geformte Werkstücke schneller anzuordnen.
Diese Funktion ermittelt die Anordnung und Kombination von Werkstücken, mit der eine möglichst große Plattenfläche genutzt wird.

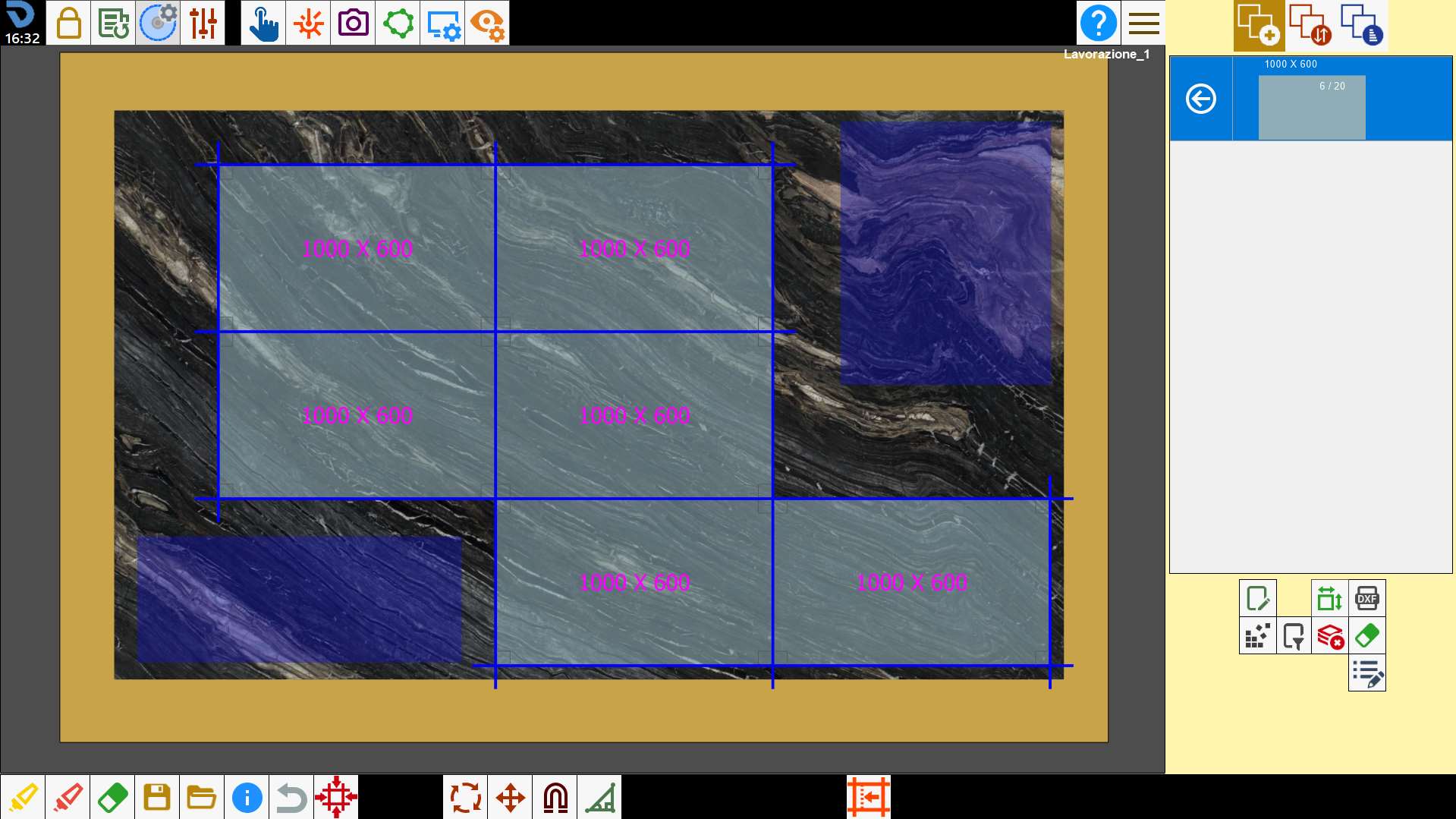

Das Nesting fügt keine Werkstücke in die zu vermeidenden Bereiche der Platte ein.

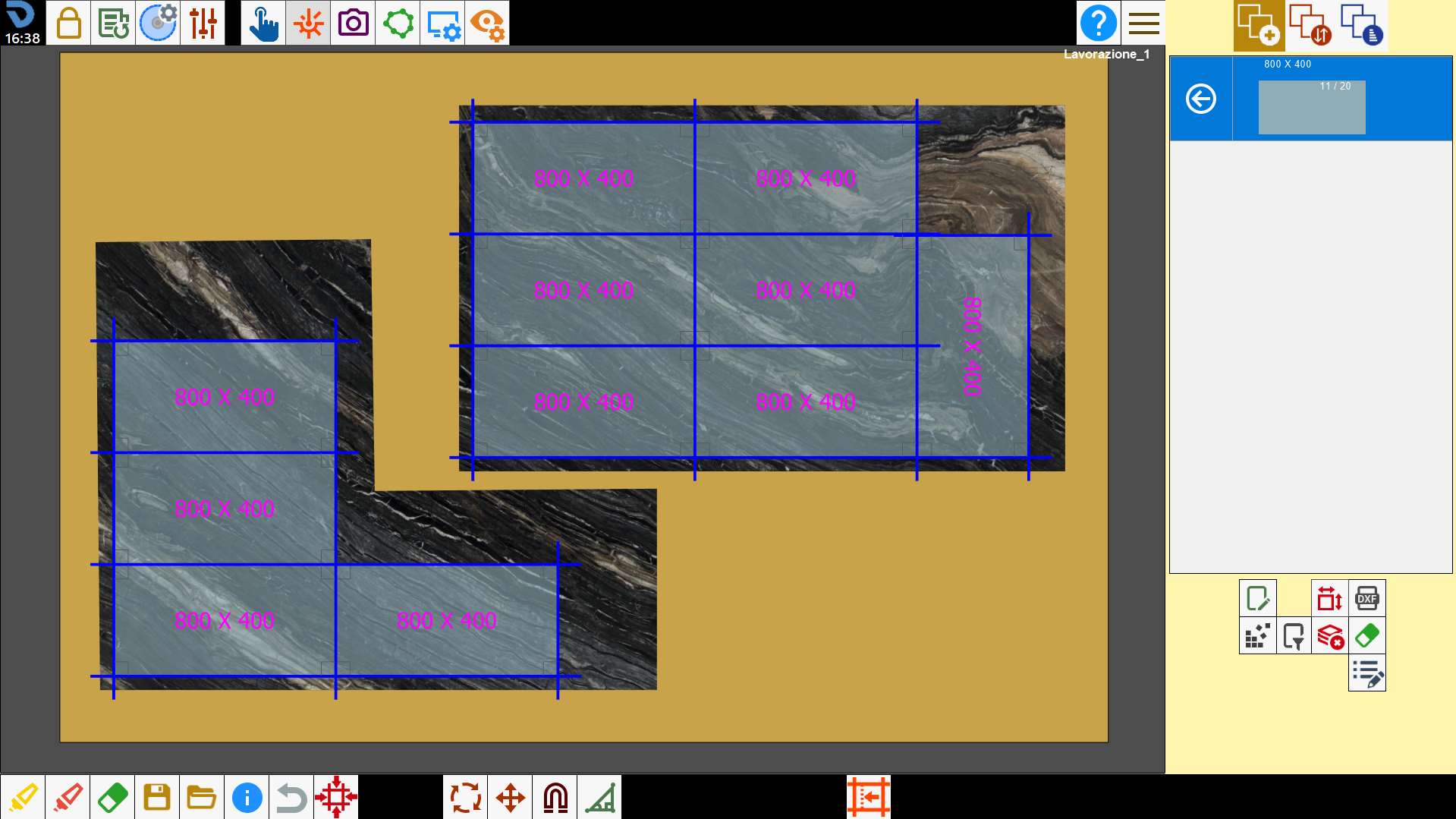

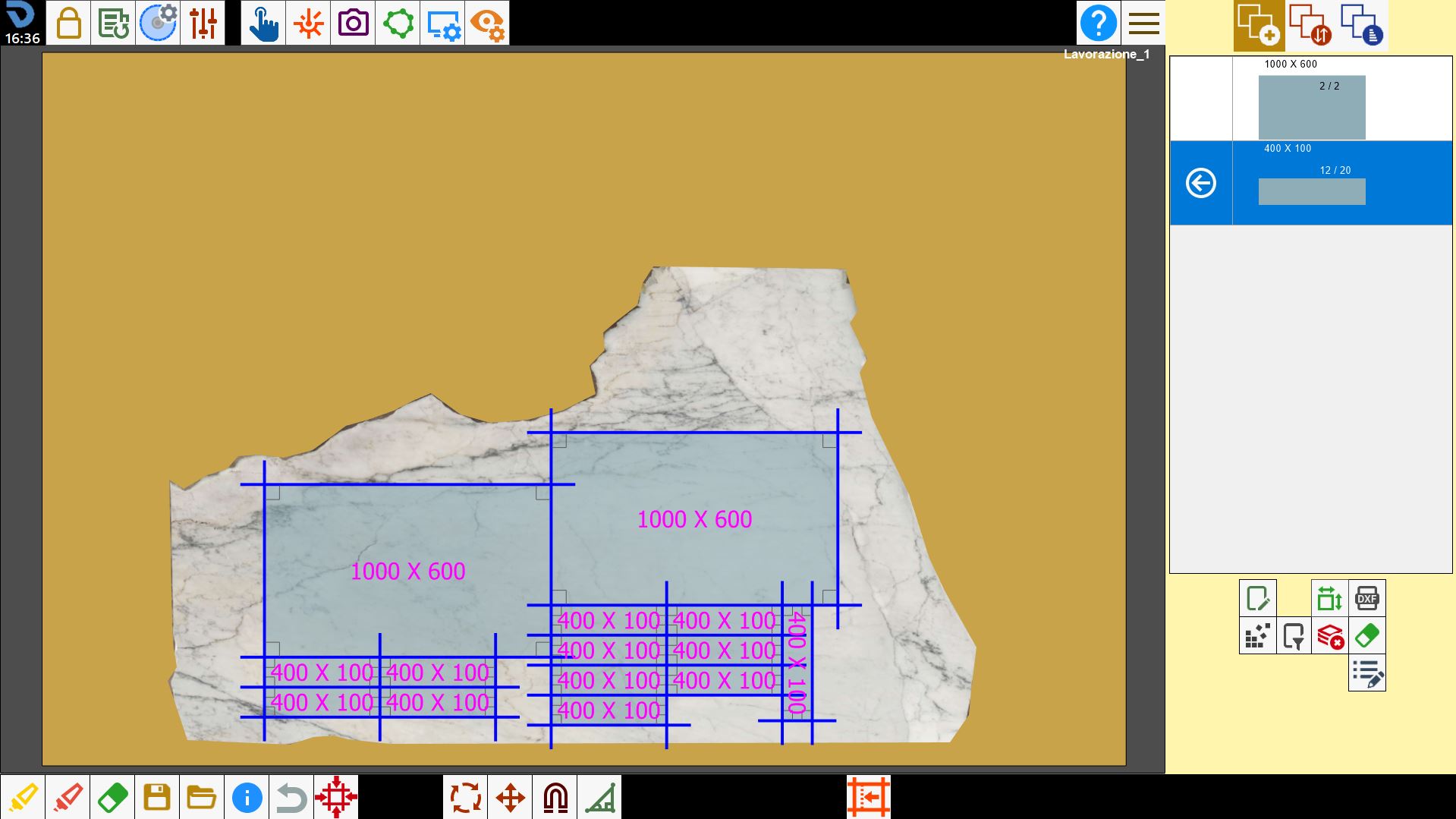

Es kann mit Plattenumfängen beliebiger Form gearbeitet werden.
Wenn mehrere Umfänge vorhanden sind, ordnet das Nesting die Werkstücke in jedem von ihnen an.
