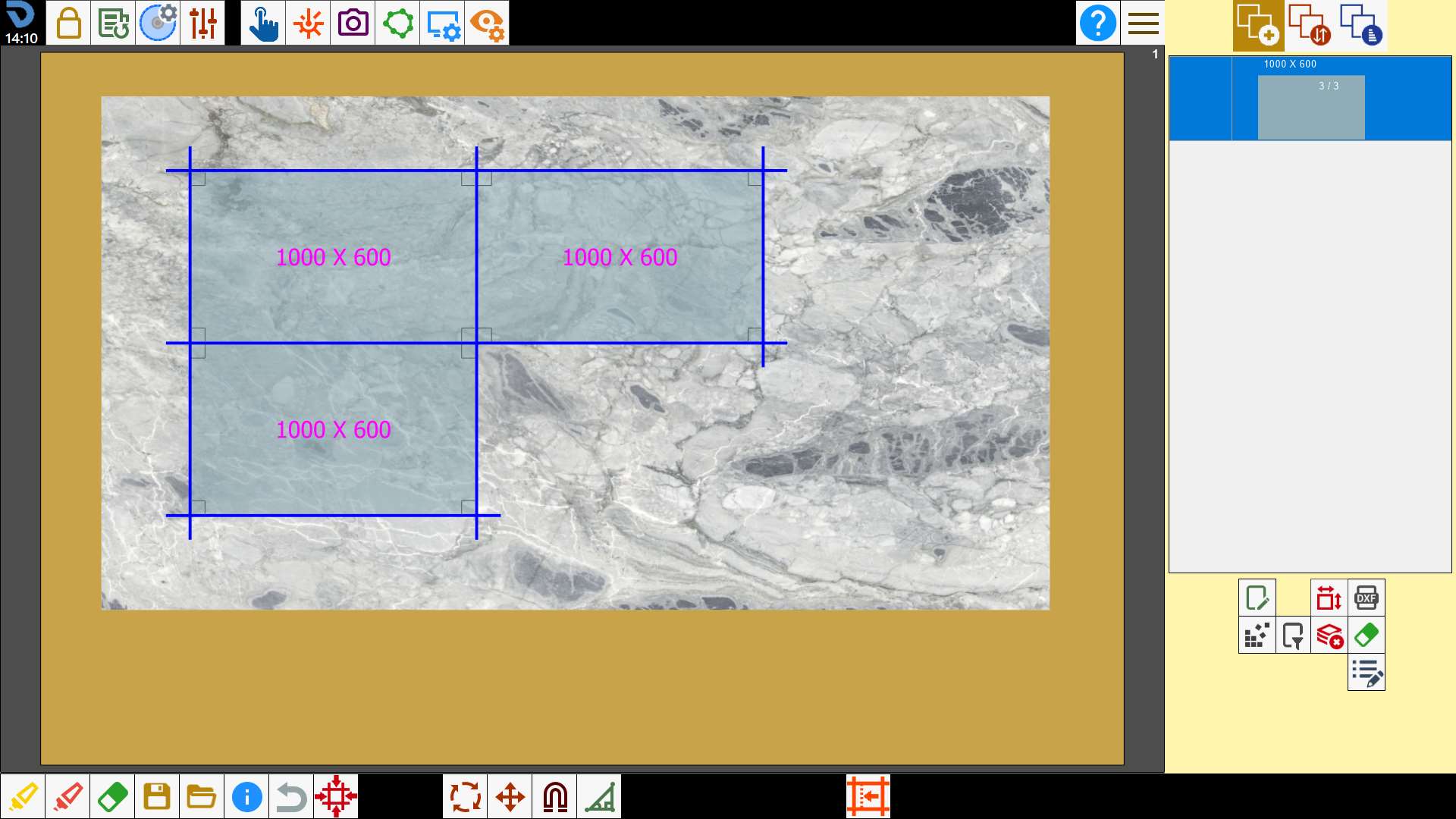

Mit dieser Funktion können die Seiten verschiedener Werkstücke ausgerichtet werden.
Werkstücke in den Arbeitsbereich ziehen

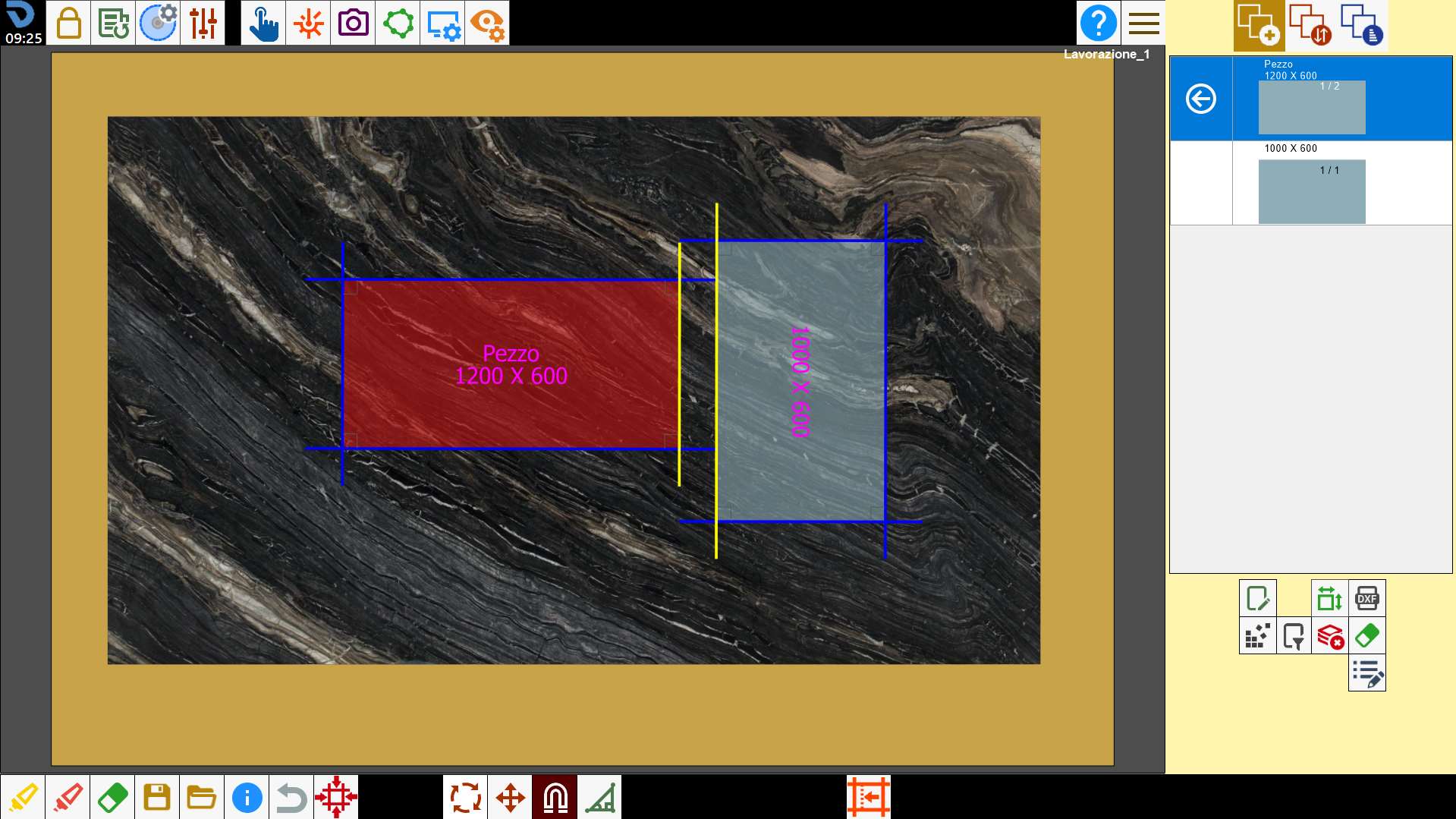

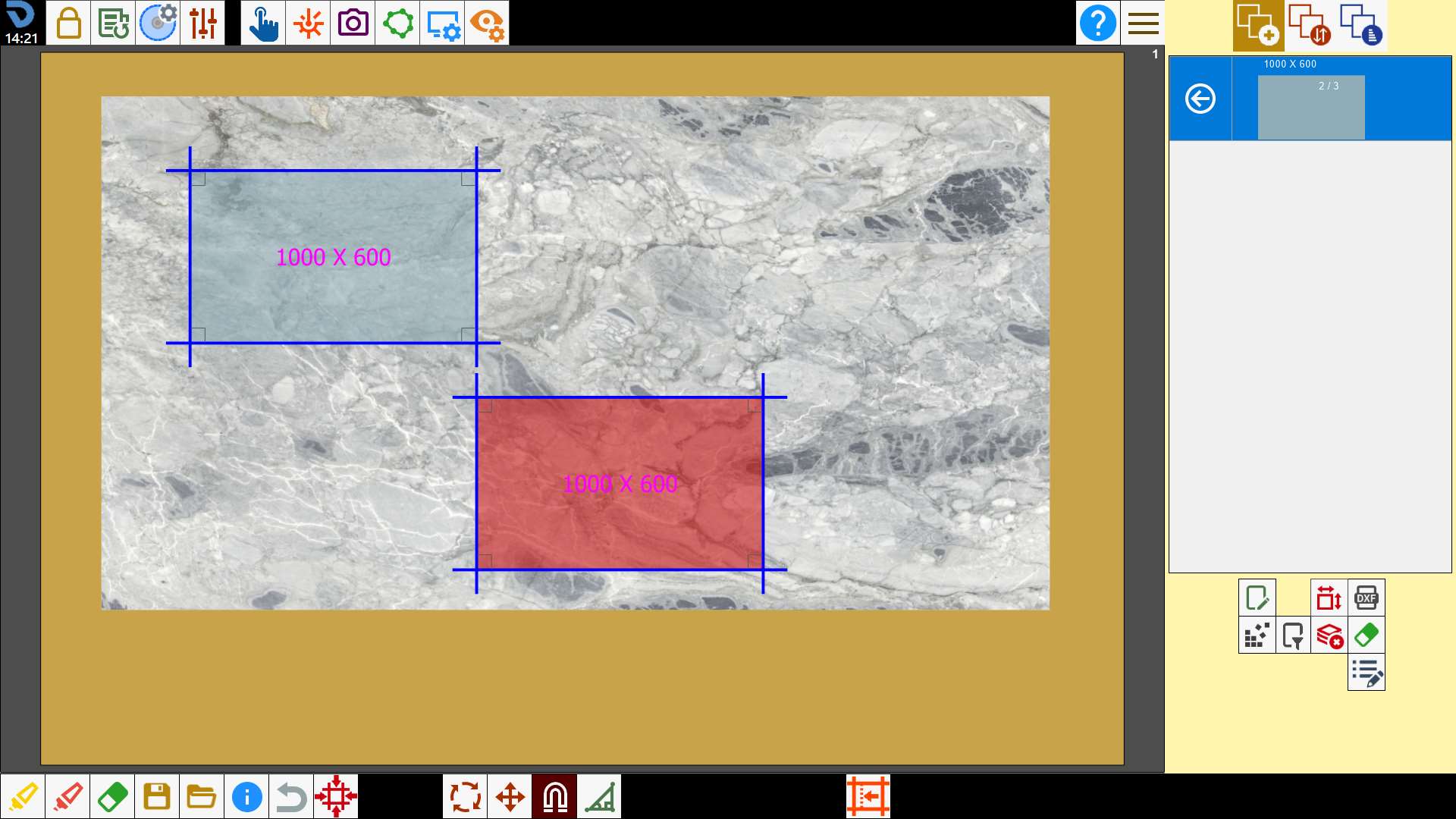

Wird ein Werkstück in die Nähe eines anderen verschoben, werden die einander nahen Seiten gelb, wie in der folgenden Abbildung:

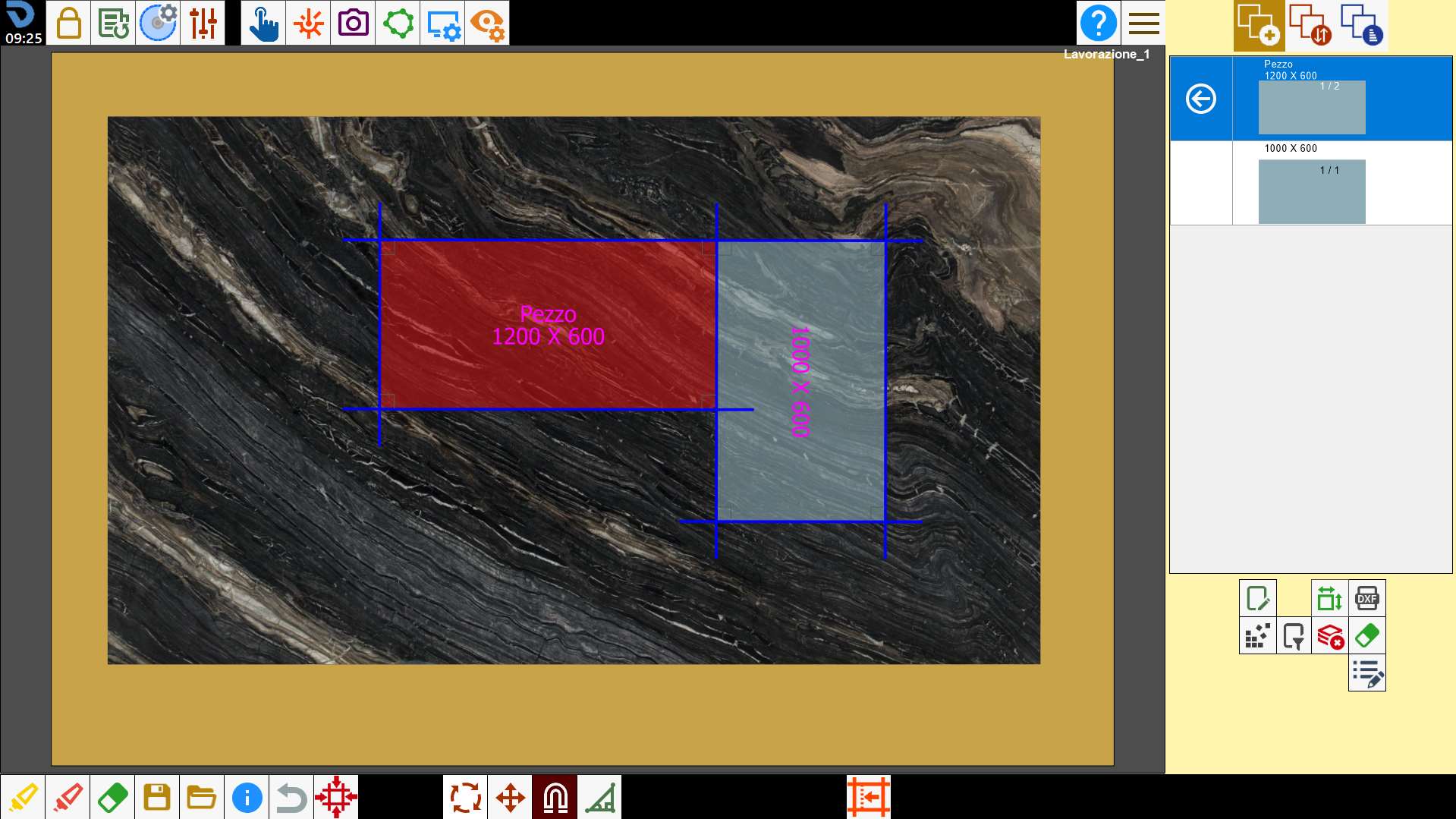

Wird das Werkstück anschließend losgelassen, richtet es sich exakt an der Seite des anderen Werkstücks aus:

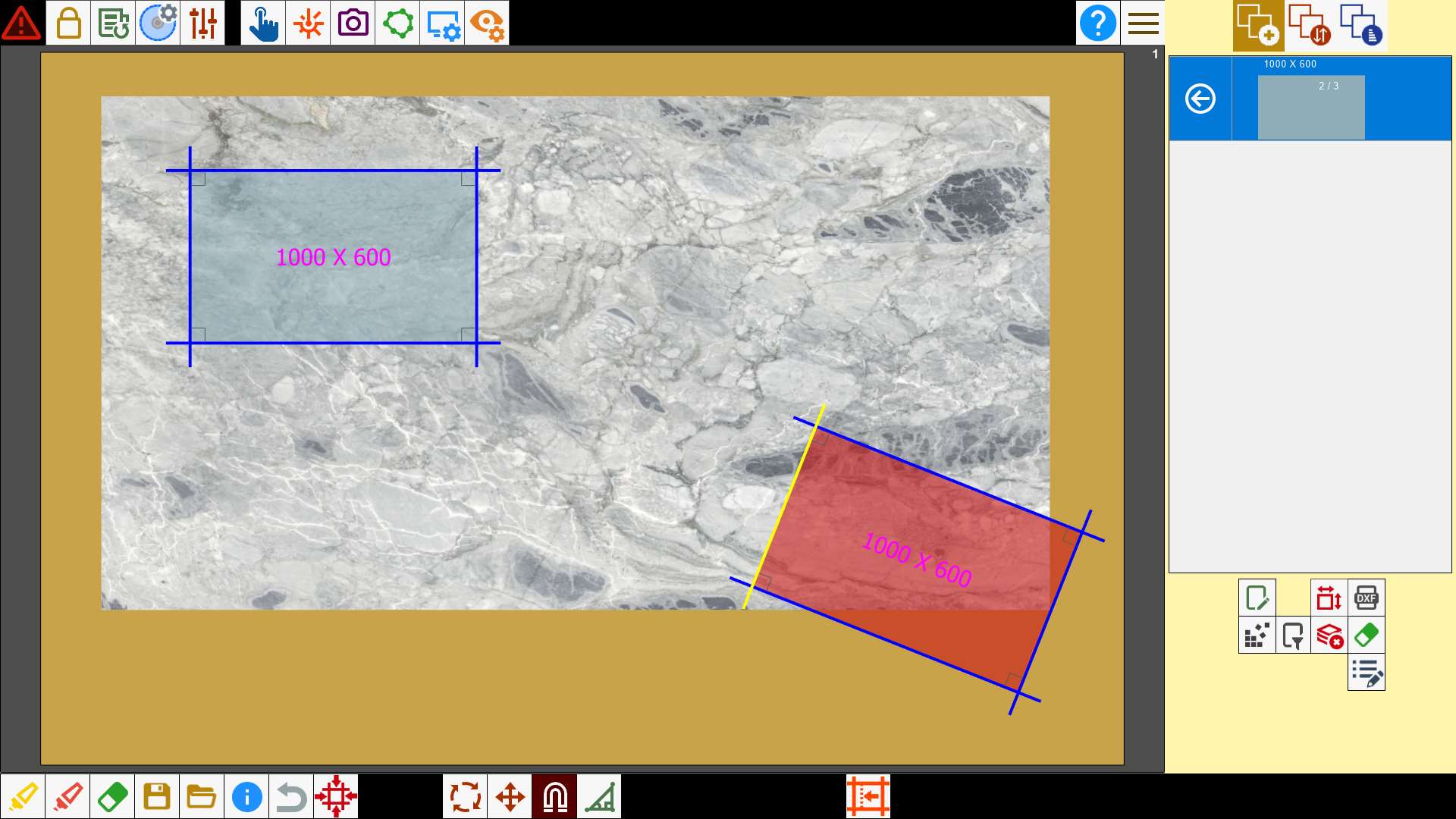

Wenn die Schnitte nicht parallel sind, wird das Werkstück in eine zum Schnitt parallele Position gedreht.
Zwei Schnitte ausrichten
Die Magnetfunktion kann verwendet werden, um zwei Schnitte auszurichten.
Dazu nacheinander den Schnitt auswählen, der bewegt werden soll, und anschließend den Schnitt, an dem das Werkstück magnetisch ausgerichtet werden soll.
Der erste Schnitt wird so verschoben, dass er parallel zum zweiten ausgewählten Schnitt liegt.
Wenn die Schnitte nicht parallel sind, wird das Werkstück in eine zum Schnitt parallele Position gedreht.

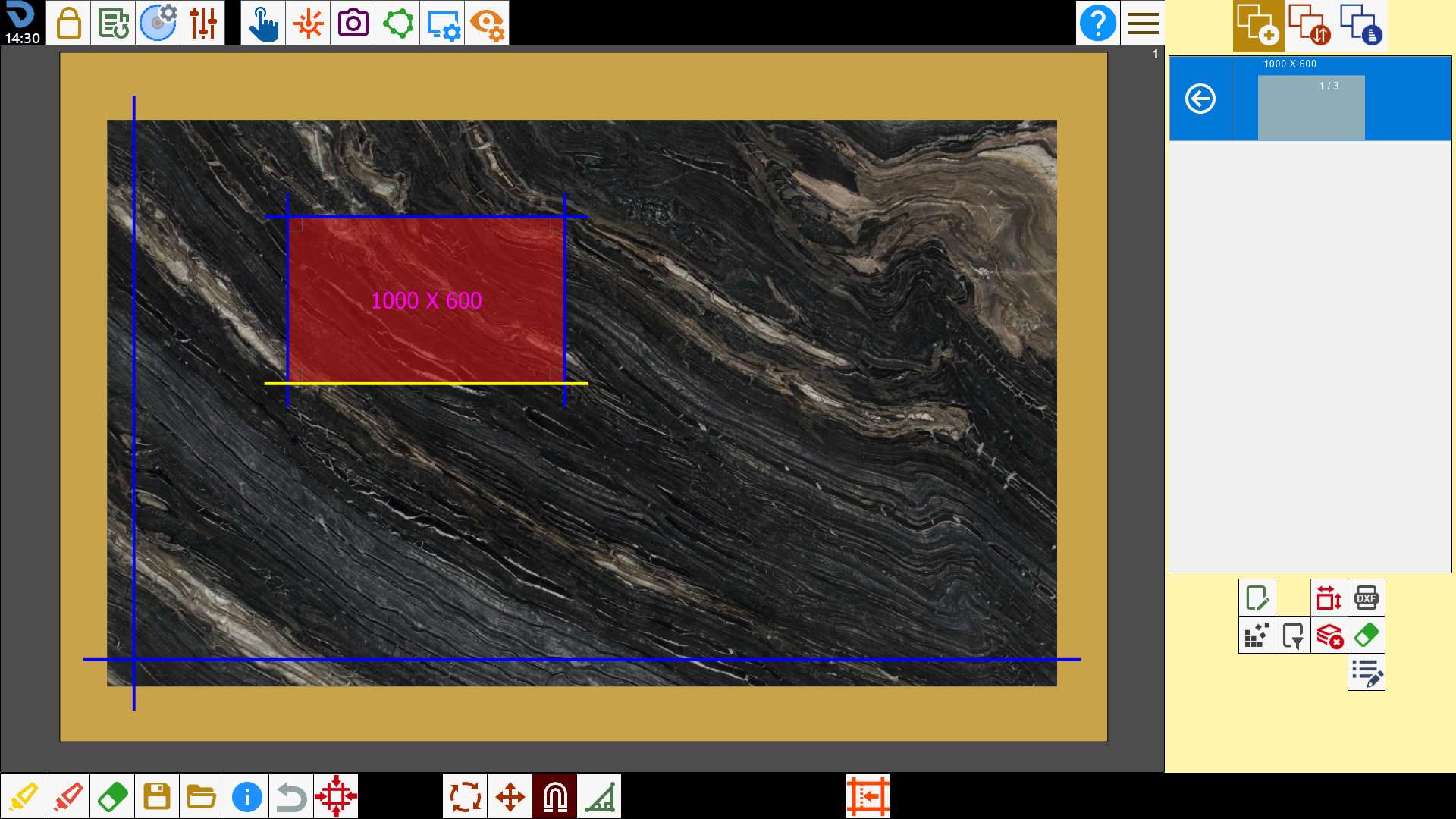

Ausrichtung an Entspannungsschnitten

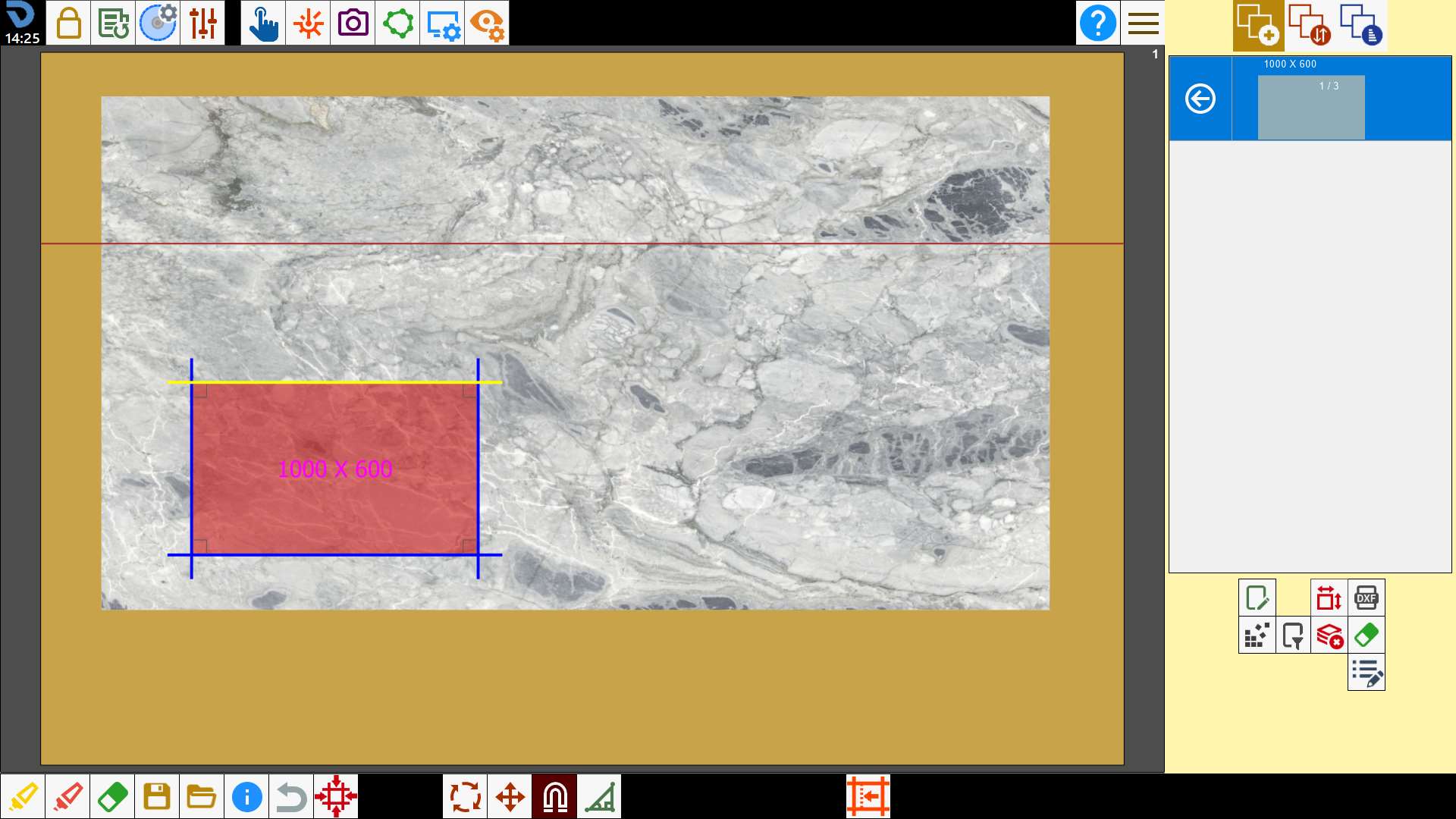

In diesem Modus können die Schnitte eines Werkstücks an den Entspannungsschnitten einer Platte ausgerichtet werden.
Ausrichtung an Laserreferenzen

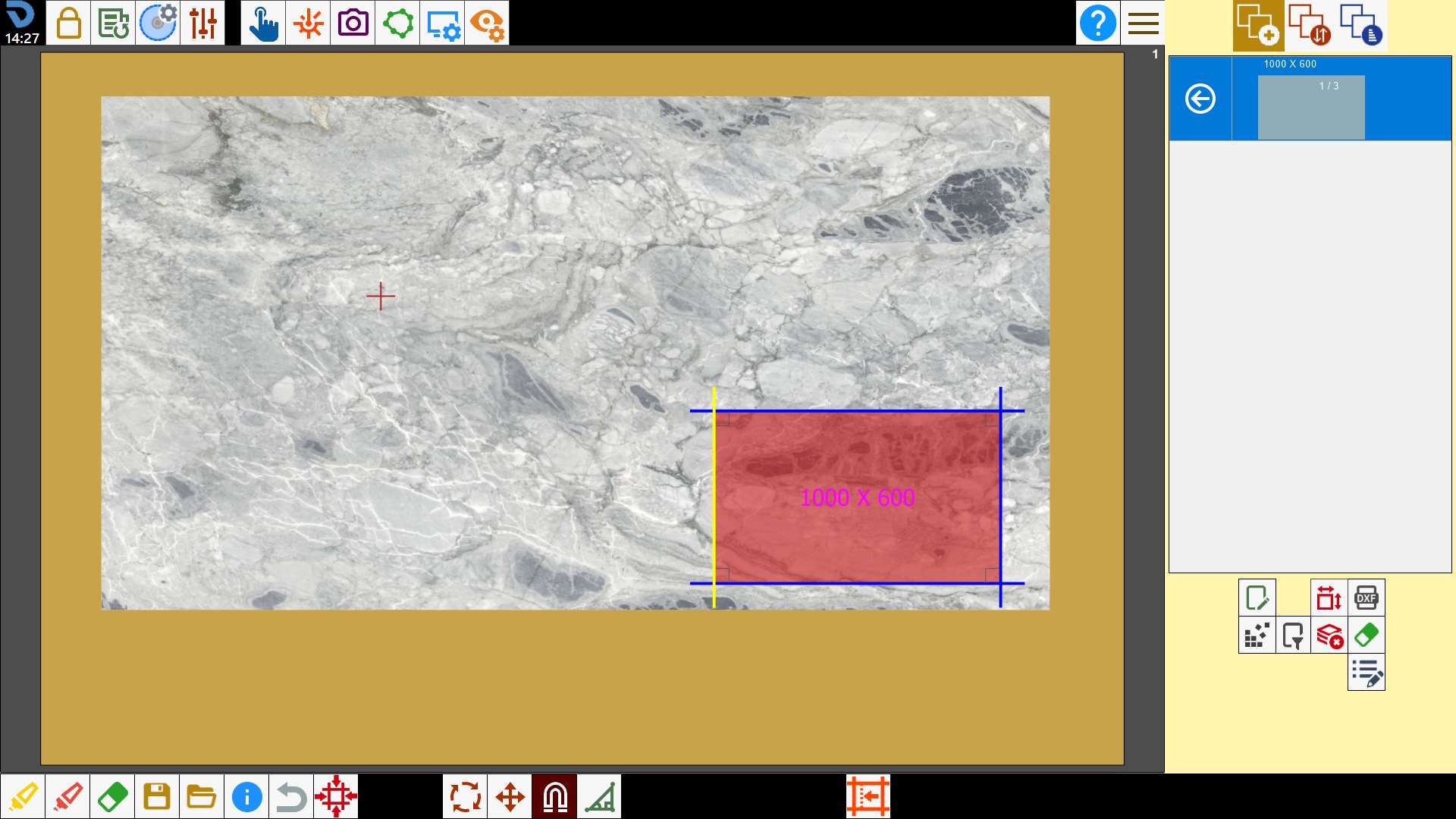

Mit demselben Verfahren können Schnitte sowohl an Linien- als auch an Kreuzlaserreferenzen magnetisch ausgerichtet werden.

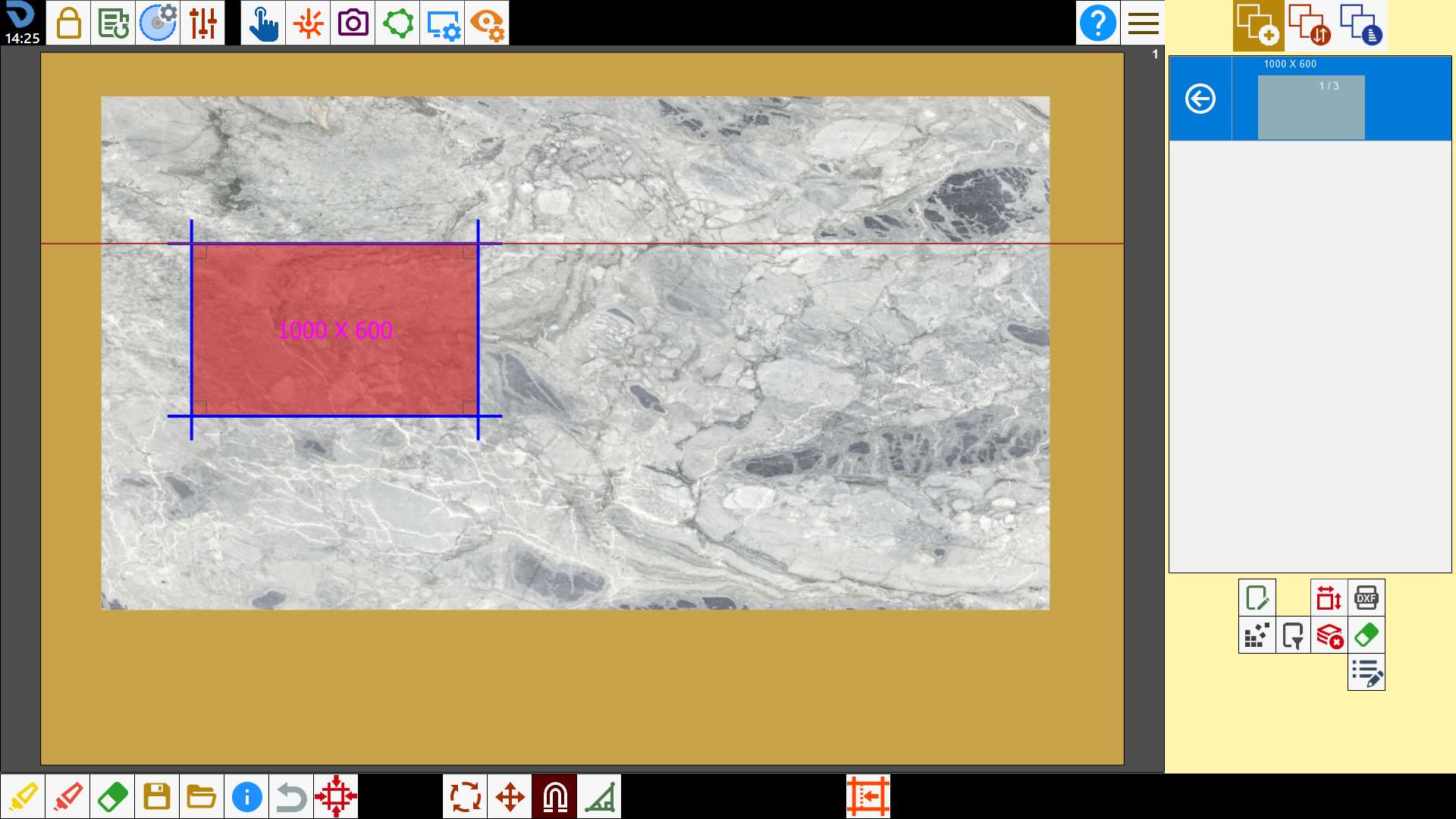

Beim Linienlaser wird die ausgewählte Seite an der Referenz ausgerichtet.

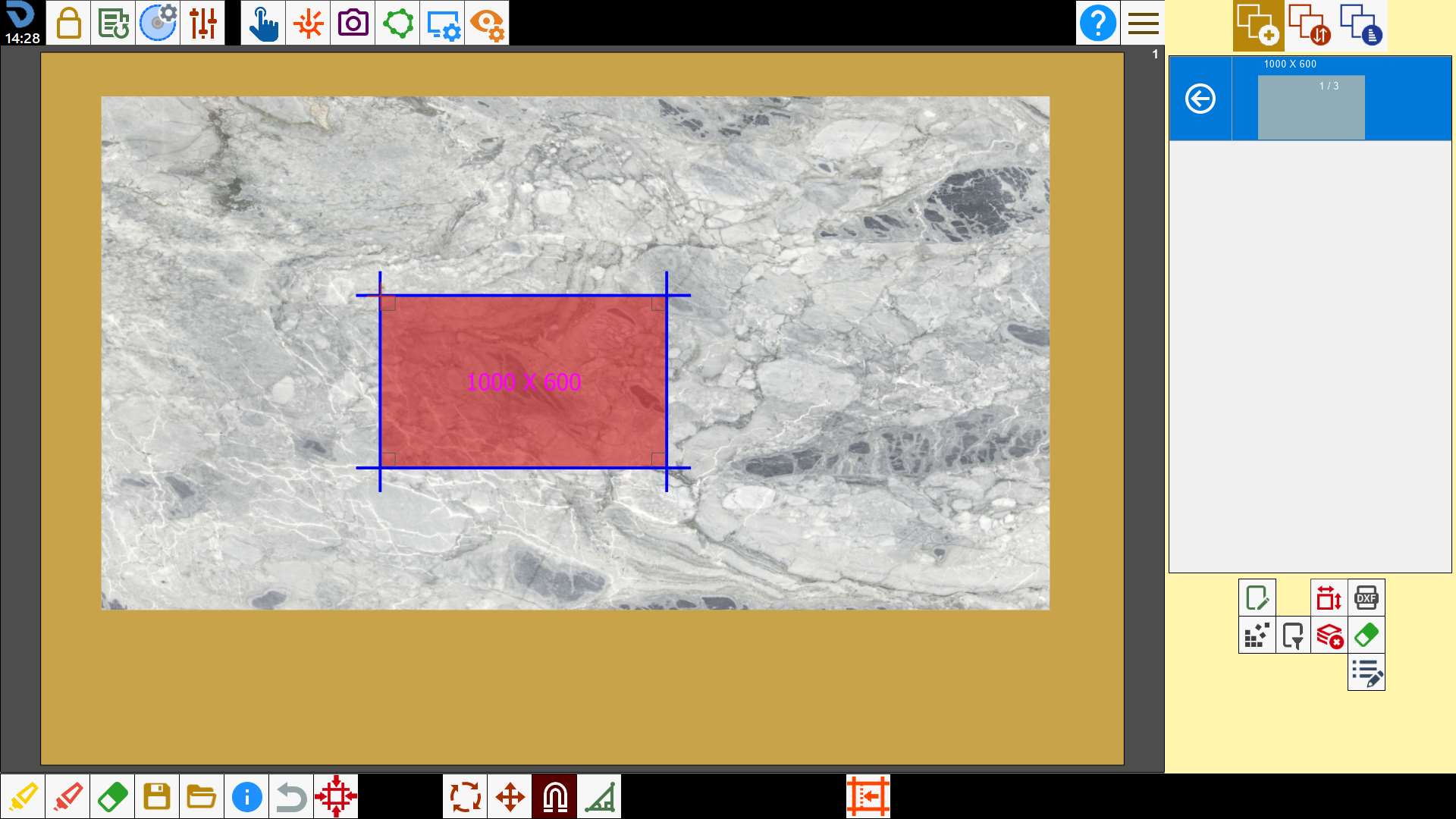

Beim Kreuzlaser wird das Werkstück so verschoben, dass die Laserreferenz mit dem nächstgelegenen Eckpunkt des ausgewählten Schnitts übereinstimmt.
