DOC3.15.2 GEHRUNGSSCHNITT

Mit dieser Funktion kann der Bediener Randprofile anwenden oder eine Seite des ausgewählten Werkstücks neigen.

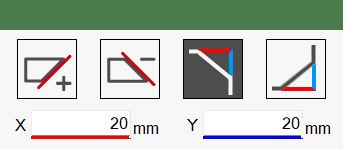

Schaltflächen


Positive Winkelrichtung
Ermöglicht dem Bediener, einen Schnitt mit positiver Neigung um den im darunterliegenden Textfeld angegebenen Wert zu erstellen.


Negative Winkelrichtung
Ermöglicht dem Bediener, einen Schnitt mit negativer Neigung um den im darunterliegenden Textfeld angegebenen Wert zu erstellen.


Winkel zwischen Hypotenuse und Y-Seite - Y-Seite
In diesem Modus müssen der Winkel zwischen Hypotenuse und Y-Seite sowie die Länge der Y-Seite eingegeben werden.


Hypotenuse - Winkel zwischen Hypotenuse und Y-Seite
In diesem Modus müssen der Winkel zwischen Hypotenuse und Y-Seite sowie die Länge der Hypotenuse eingegeben werden.


Hypotenuse - Y-Seite
In diesem Modus müssen die Länge der Hypotenuse und der Y-Seite eingegeben werden.


X-Seite - Winkel zwischen Hypotenuse und Y-Seite
In diesem Modus müssen der Winkel zwischen Hypotenuse und Y-Seite sowie die Länge der X-Seite eingegeben werden.


X und Y werden vom Benutzer angegeben
In diesem Modus müssen die Länge der Y-Seite und der X-Seite eingegeben werden.


X-Seite - Hypotenuse
In diesem Modus müssen die Länge der Hypotenuse und der X-Seite eingegeben werden.

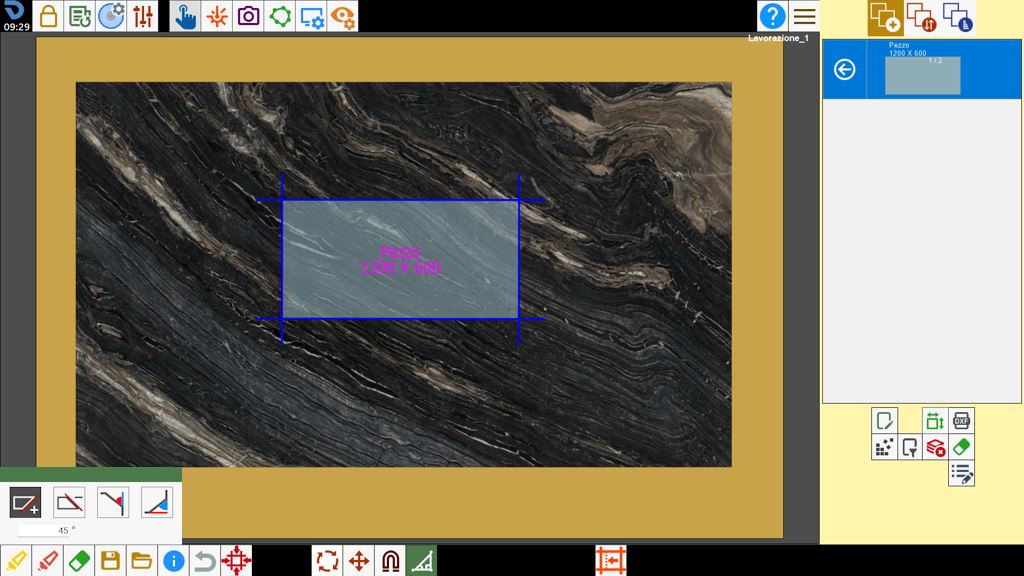

Ausführung der Bearbeitung

Auf das ausgewählte Werkstück wird ein Gehrungsschnitt von _45_ angewendet.
Die Schaltfläche mit dem _ auswählen und die Zahl 45 in das darunterliegende Feld eingeben.

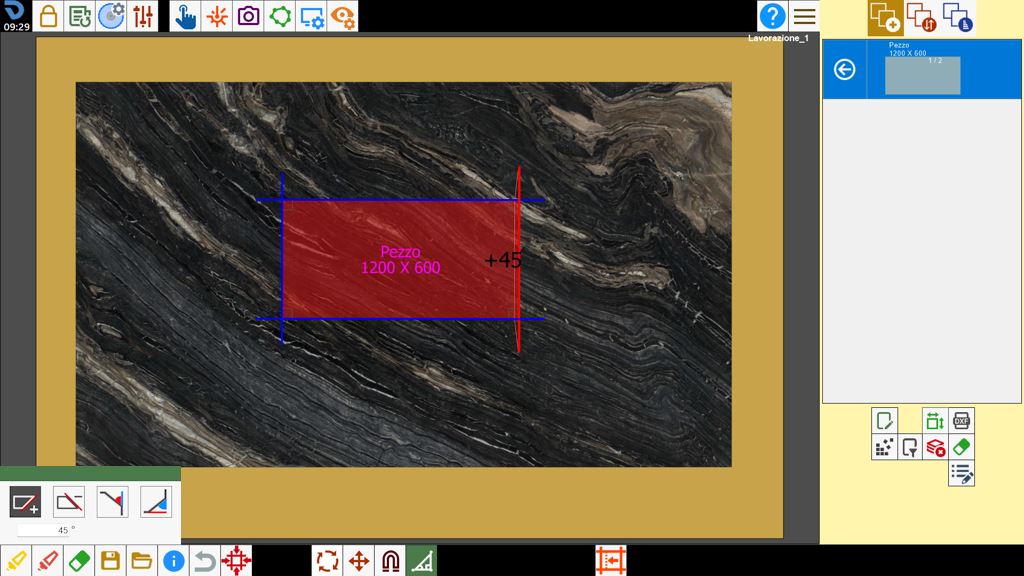

Die Werkstückseite auswählen, auf die dieser Gehrungsschnitt angewendet werden soll. Nach der Auswahl wird der Gehrungsschnitt automatisch erstellt.


ACHTUNG!

Diese Änderung wird nicht auf die Werkstücke der Liste angewendet, die zur selben Zeile wie das geänderte Werkstück gehören.

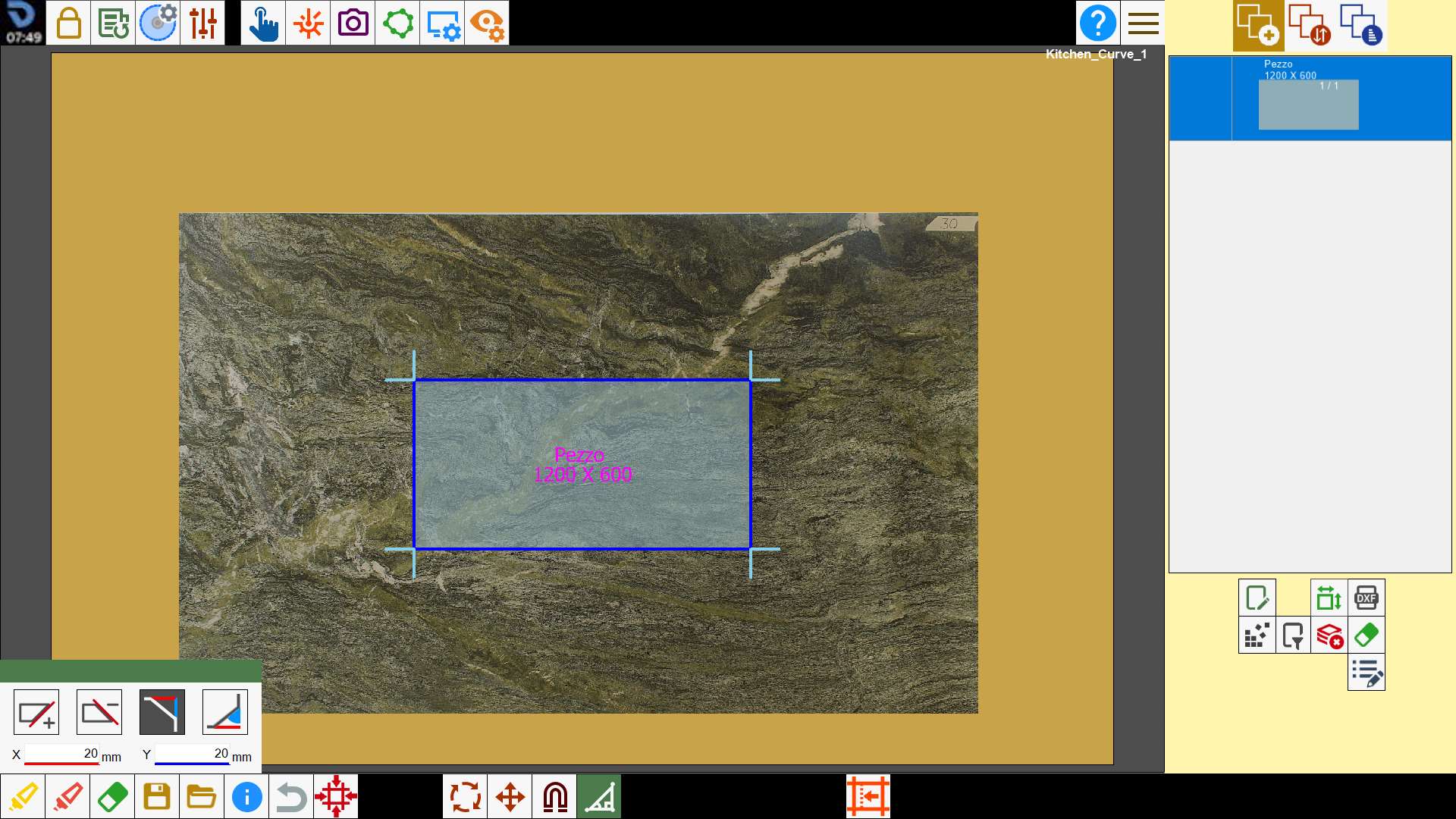

Wir wenden einen Schnitt mit den Seitenlängen an, indem die entsprechende Schaltfläche gedrückt wird:

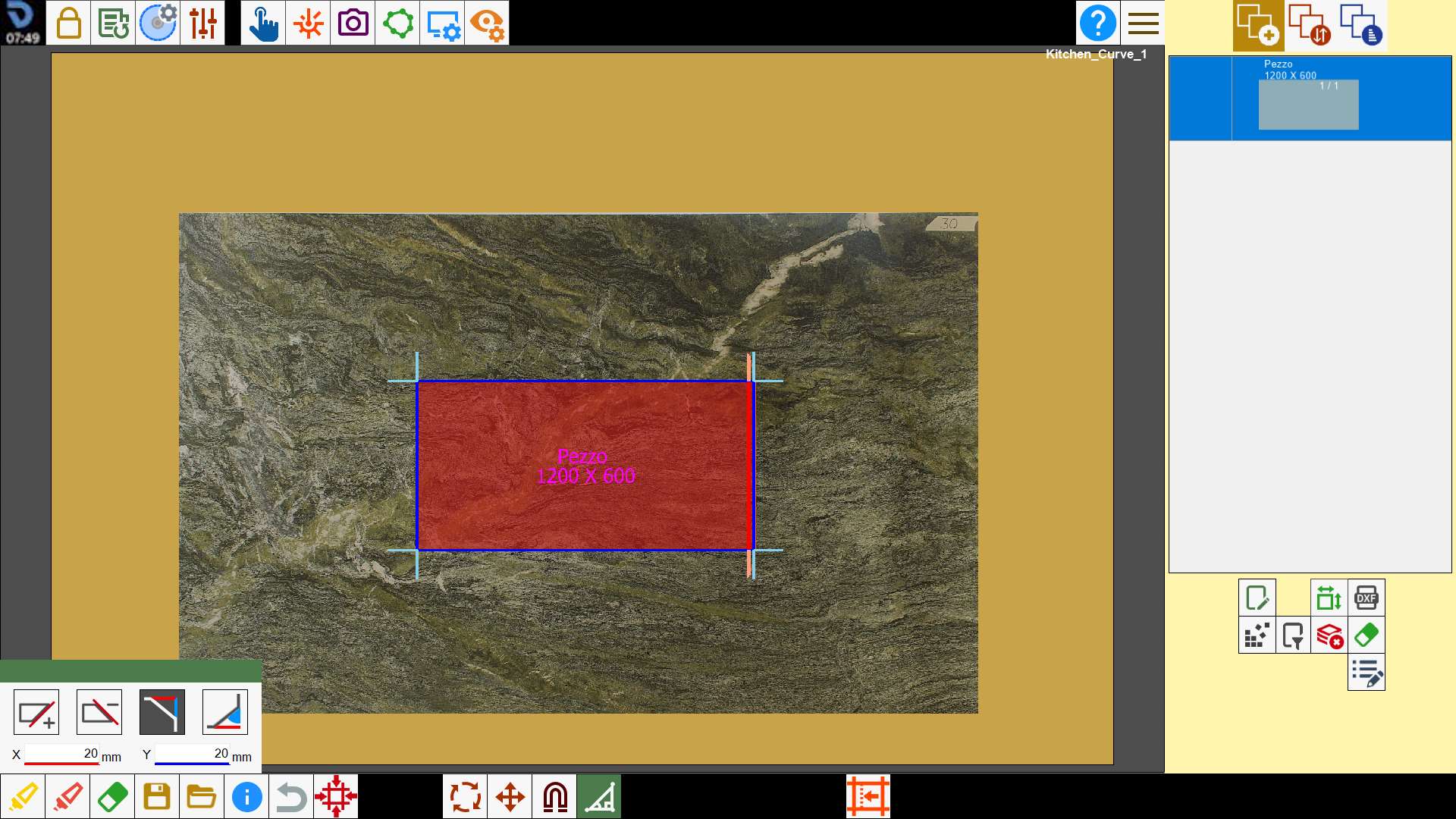

Nach Betätigung der Schaltfläche ergibt sich folgendes Ergebnis:


HINWEIS

Um den Schnittmodus zu ändern, genügt es, die ausgewählte Schaltfläche zu drücken; sie wechselt dann von einem Modus zum nächsten.

Schnellbefehle

Durch Rechtsklick auf den Schnitt eines Werkstücks im Arbeitsbereich erscheint ein Fenster mit Befehlen zum Ändern seiner Neigung.


ACHTUNG!

Diese Schaltflächen ermöglichen ausschließlich das Neigen der Seite auf 45 bzw. -45_.

;
