DOC3.17.1 SLAB MATCHING

Mit dieser Funktion kann der Bediener ein im Büro vorbereitetes Schnittprojekt laden und an die tatsächliche Position und Größe der auf der Maschine befindlichen Platte anpassen.

Schaltflächen

	Offset X-Achse Verschiebung des Umfangs entlang der X-Achse gegenüber seiner ursprünglichen Position.
	Offset Y-Achse Verschiebung des Umfangs entlang der Y-Achse gegenüber seiner ursprünglichen Position.
	Drehung Drehdifferenz des Umfangs gegenüber der Ausgangssituation.
	Richtungspfeile für Verschiebung Mit jeder Schaltfläche kann der Umfang in die durch den Pfeil angegebene Richtung verschoben werden. Der Verschiebebetrag wird im darunterliegenden Textfeld angegeben.
	Drehung im/gegen den Uhrzeigersinn Ermöglichen das Drehen des Umfangs gegen bzw. im Uhrzeigersinn. Die Drehwinkel werden im darunterliegenden Textfeld angegeben.
	Positionierung zurücksetzen Setzt die Position des Umfangs auf die ursprünglich importierte Position zurück.
	Automatisches SlabMatching Automatische Ausrichtung des Umfangs.
	Werkstücke anzeigen/ausblenden Ermöglicht das Anzeigen/Ausblenden der Umrisse der Werkstücke im Arbeitsbereich.

SlabMatching verwenden

Der Bediener kann im Büro das Schnittprojekt einer Platte anhand eines auf dem Gestell aufgenommenen Fotos planen und speichern.

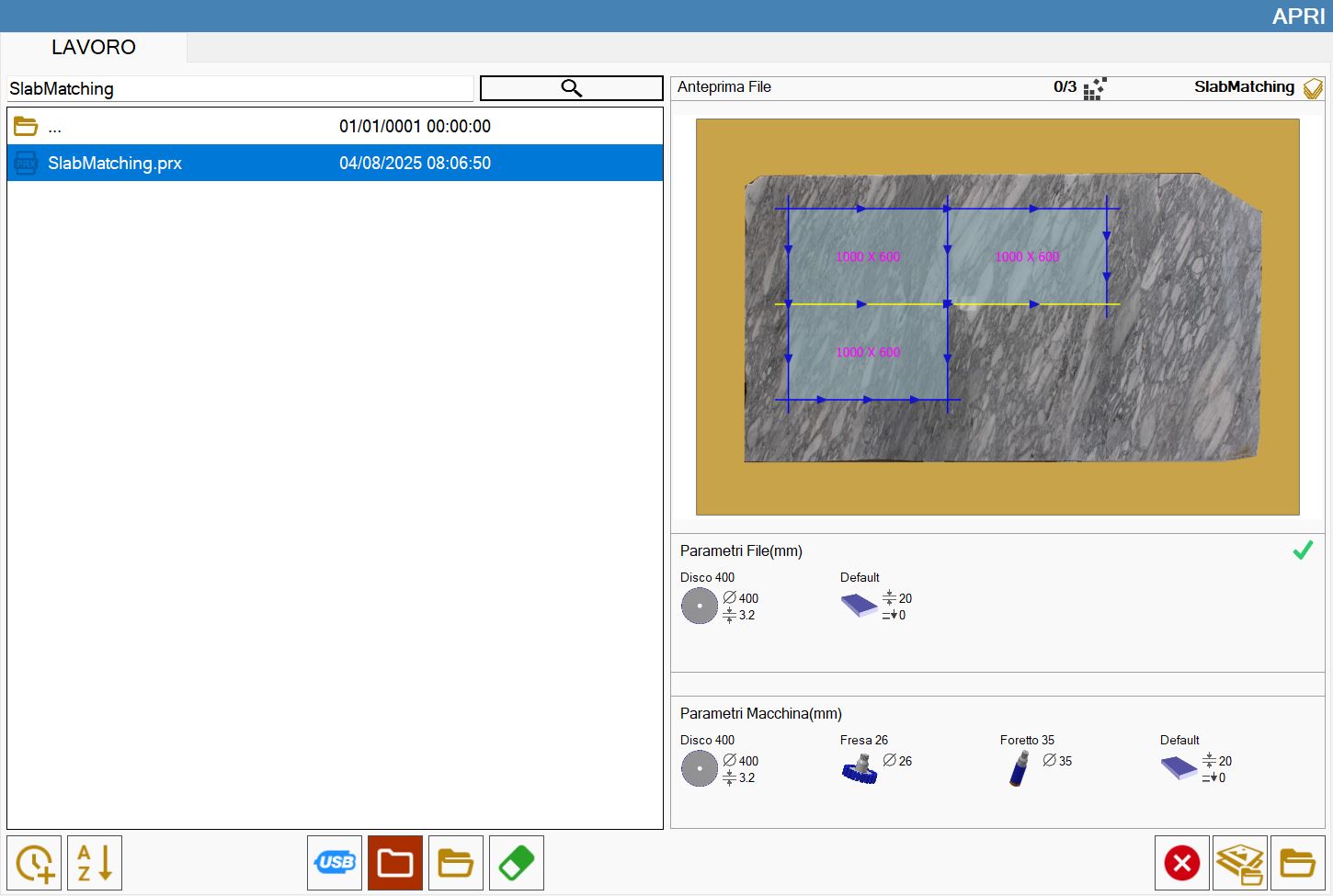

Nach Aufnahme eines Fotos der Platte auf dem Arbeitstisch kann der Bediener an der Maschine die im Büro gespeicherte Projektdatei mit der Funktion SlabMatching laden.

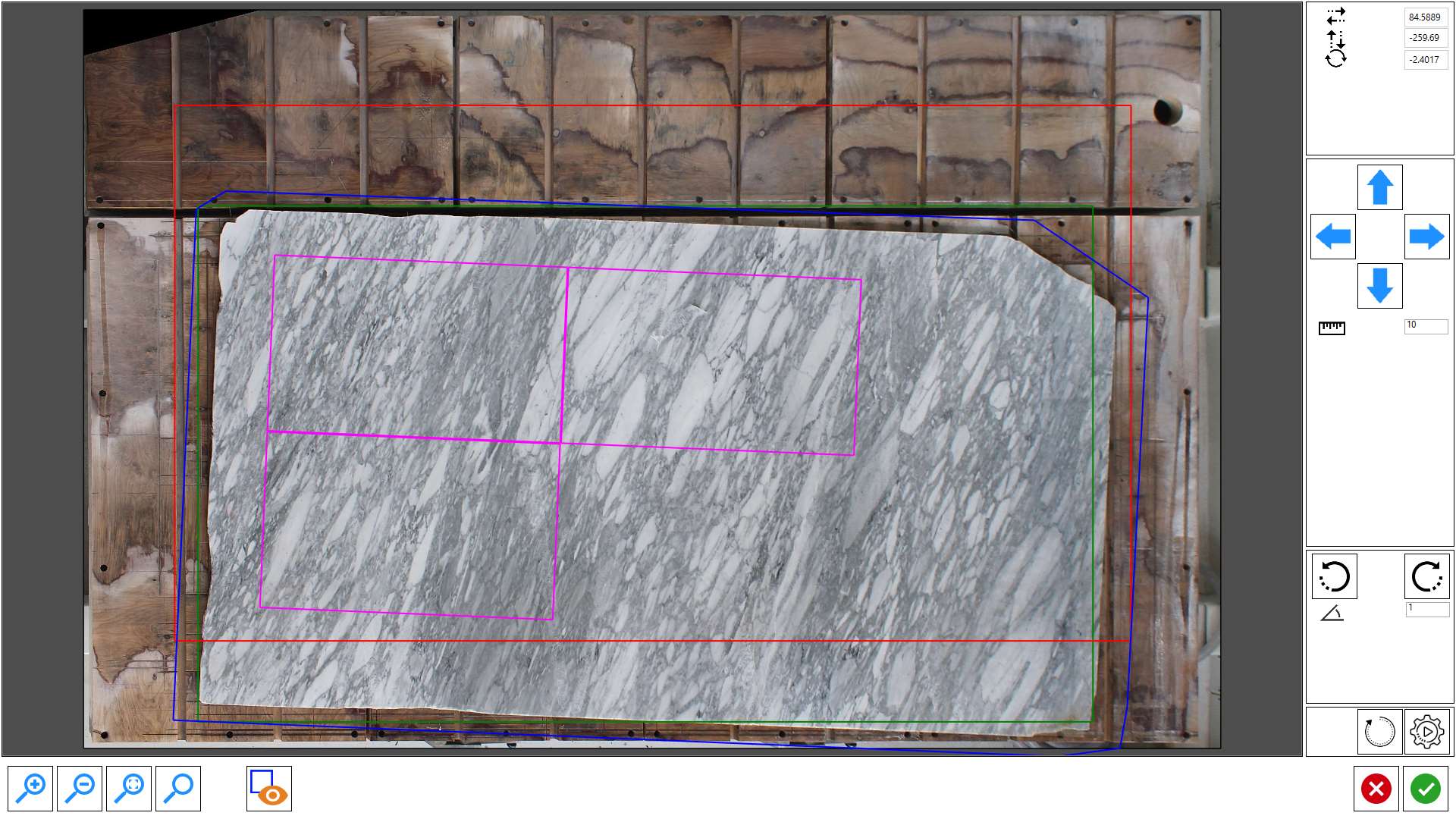

Im geöffneten Fenster werden das aufgenommene Foto des Arbeitstischs und die Vorschau des im Büro programmierten Plattenumfangs angezeigt.

Die auf dem Bildschirm sichtbaren Elemente bedeuten:

Blau	Umfang der im Büro programmierten Platte.
Magenta	Umrisse der Werkstücke innerhalb der im Büro programmierten Platte.
Rot	Ursprüngliche Position der im Büro programmierten Platte.
Grün	Position der Platte auf dem Arbeitstisch.

Der Bediener kann den Umfang innerhalb des Arbeitsbereichs durch Ziehen, mit den Pfeilen oder über die Schaltfläche für die automatische Ausrichtung an die korrekte Position verschieben und/oder drehen.

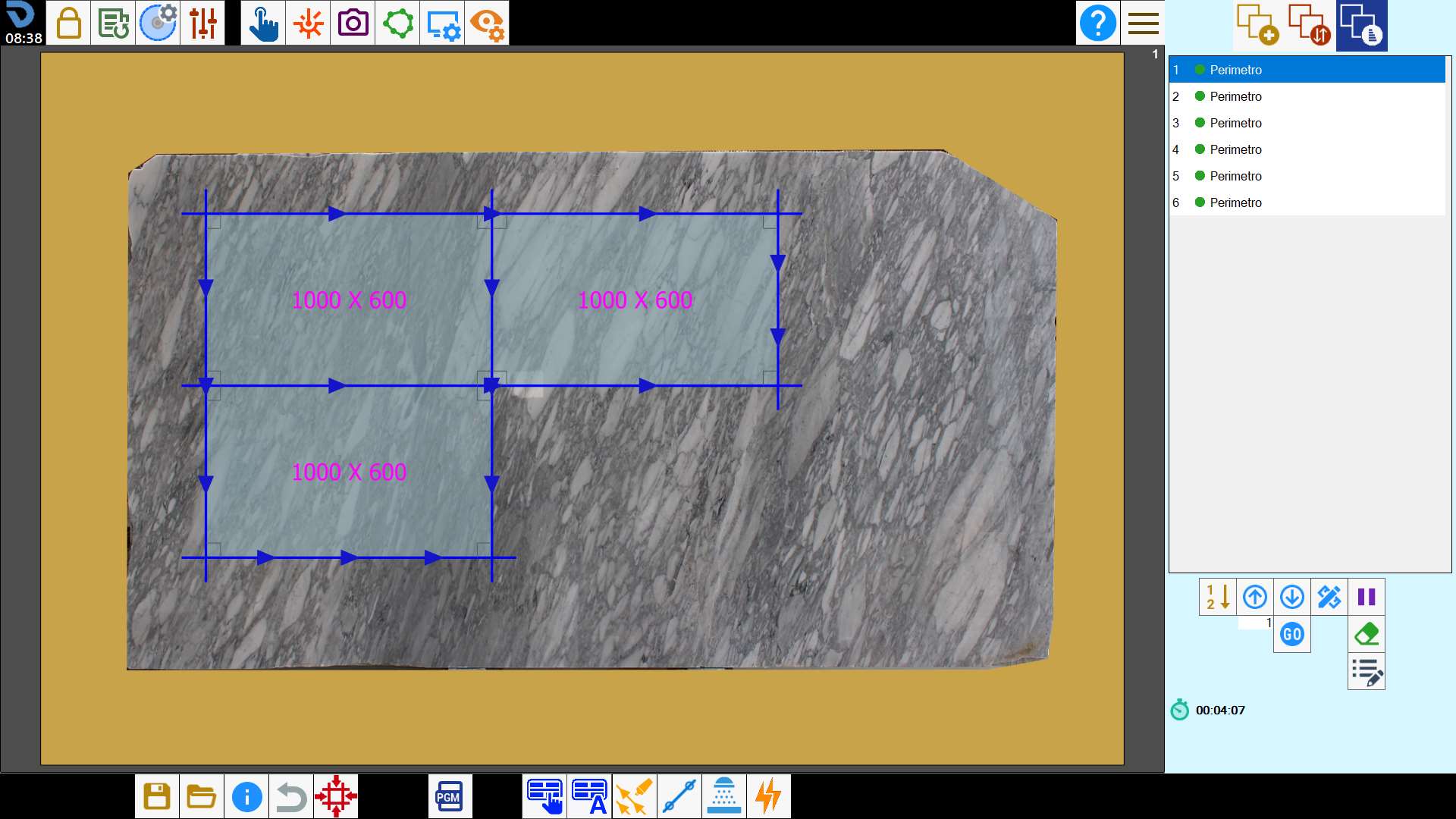

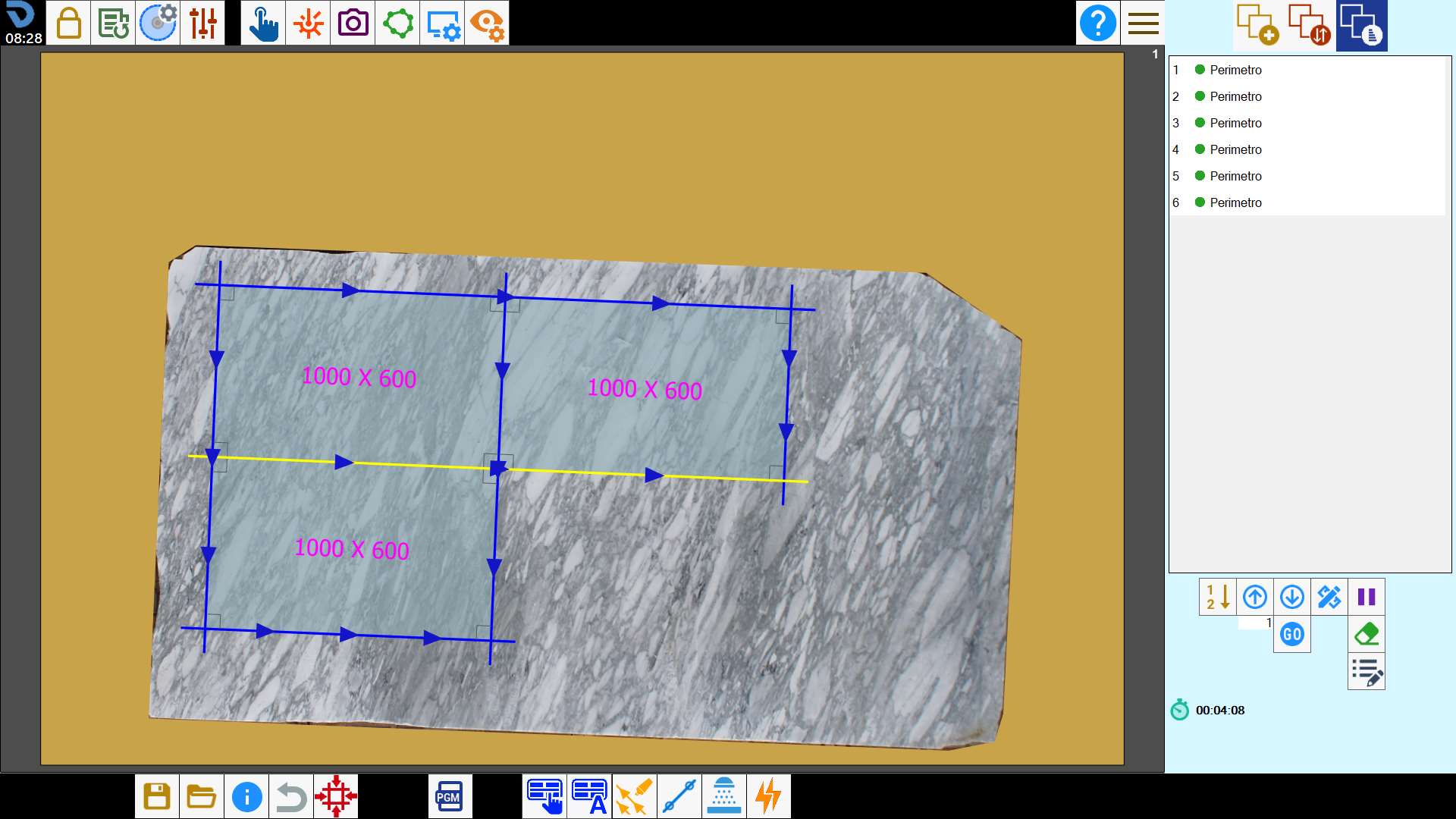

Nachdem der Umfang korrekt positioniert wurde, wird bestätigt; anschließend werden die Werkstücke wie in der Datei auf der tatsächlichen Platte positioniert angezeigt.
