DOC3.17 BEARBEITUNG LADEN

Mit dieser Funktion kann eine zuvor in Parametrix gespeicherte Bearbeitung geladen werden.

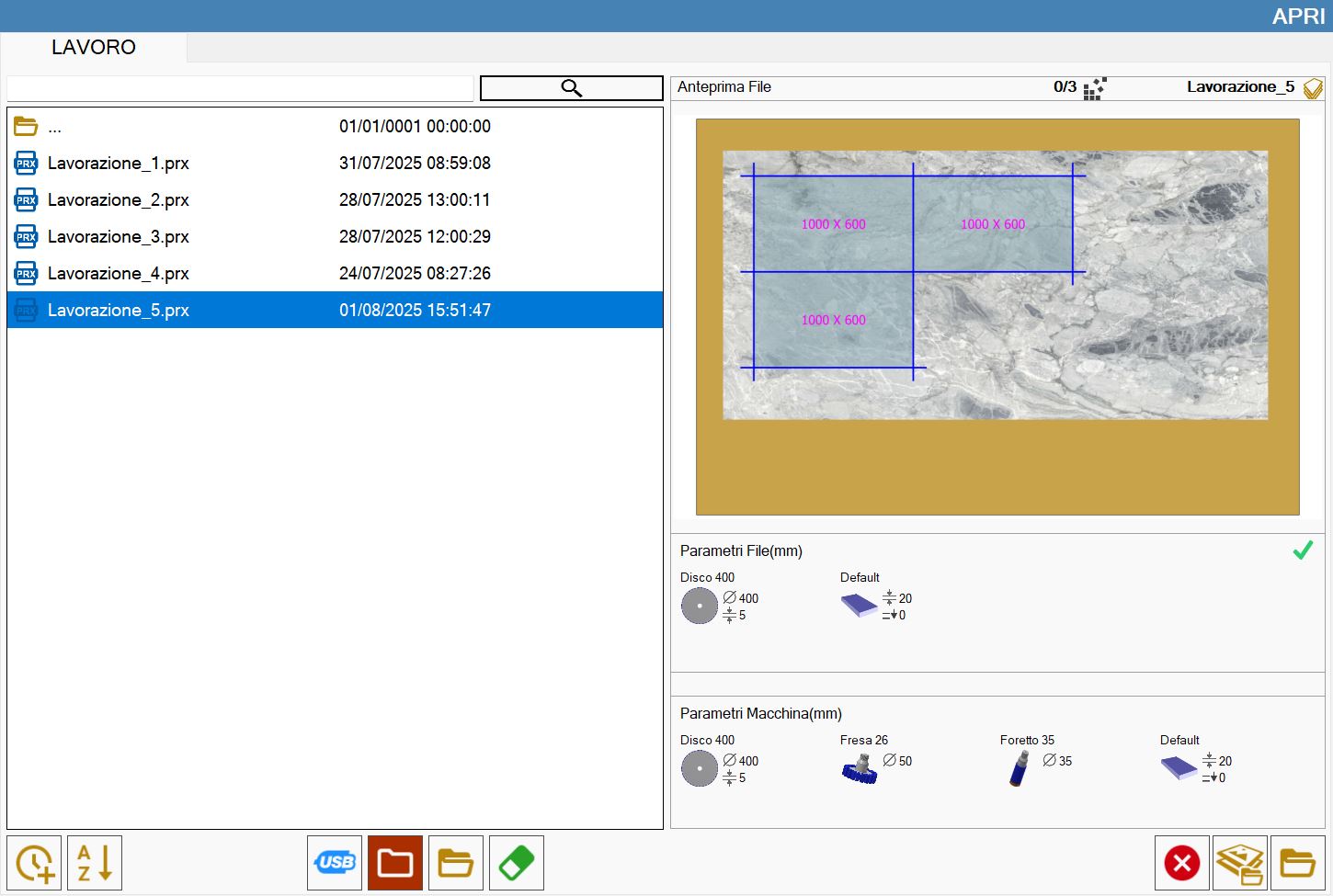

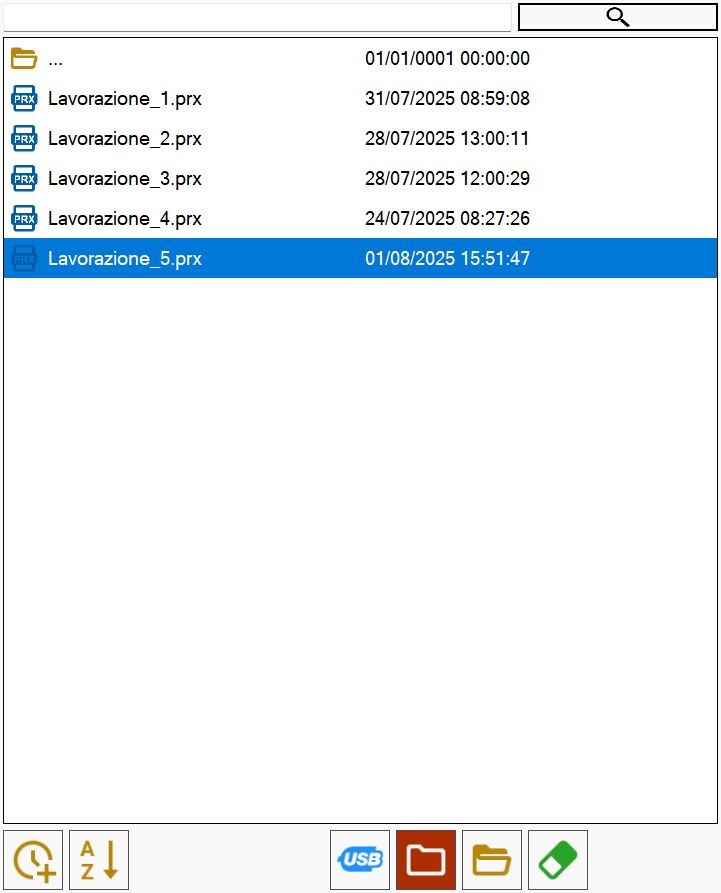

Werkstückliste

Im linken Bereich befindet sich die Liste der Zustandsdateien, die geladen werden können.

Schaltflächen

	Nach Datum sortieren Sortiert die Dateien in der Liste nach Erstellungsdatum. Standardmäßig werden sie von der neuesten zur ältesten sortiert. Durch erneutes Drücken der Schaltfläche werden die Dateien von der ältesten zur neuesten sortiert. Der Vorgang kann mehrmals wiederholt werden, um die Sortierreihenfolge zu wechseln.
	Nach Name sortieren Sortiert die Dateien in der Liste nach Name. Durch Drücken der Schaltfläche wird ausgewählt, ob die Dateien auf- oder absteigend sortiert werden.
	USB-Speicher Ermöglicht den Zugriff auf den am PC angeschlossenen USB-Speicher, das Navigieren durch dessen Ordner und die Anzeige der Dateien.
	Arbeitsordner Schnellzugriff auf den Arbeitsordner des PCs.
	Ordner durchsuchen Mit dieser Schaltfläche können alle Ordner des PCs durchsucht werden.
	Datei löschen Ermöglicht den Wechsel in den Modus „Datei löschen“. In diesem Modus erscheint links neben dem Namen jeder Datei in der Liste ein Radiergummisymbol. Das Auswählen einer Datei löscht sie in diesem Fall dauerhaft.
	Datei suchen Ermöglicht die Suche nach Dateien im Ordner, die den im danebenliegenden Feld eingegebenen Text enthalten.

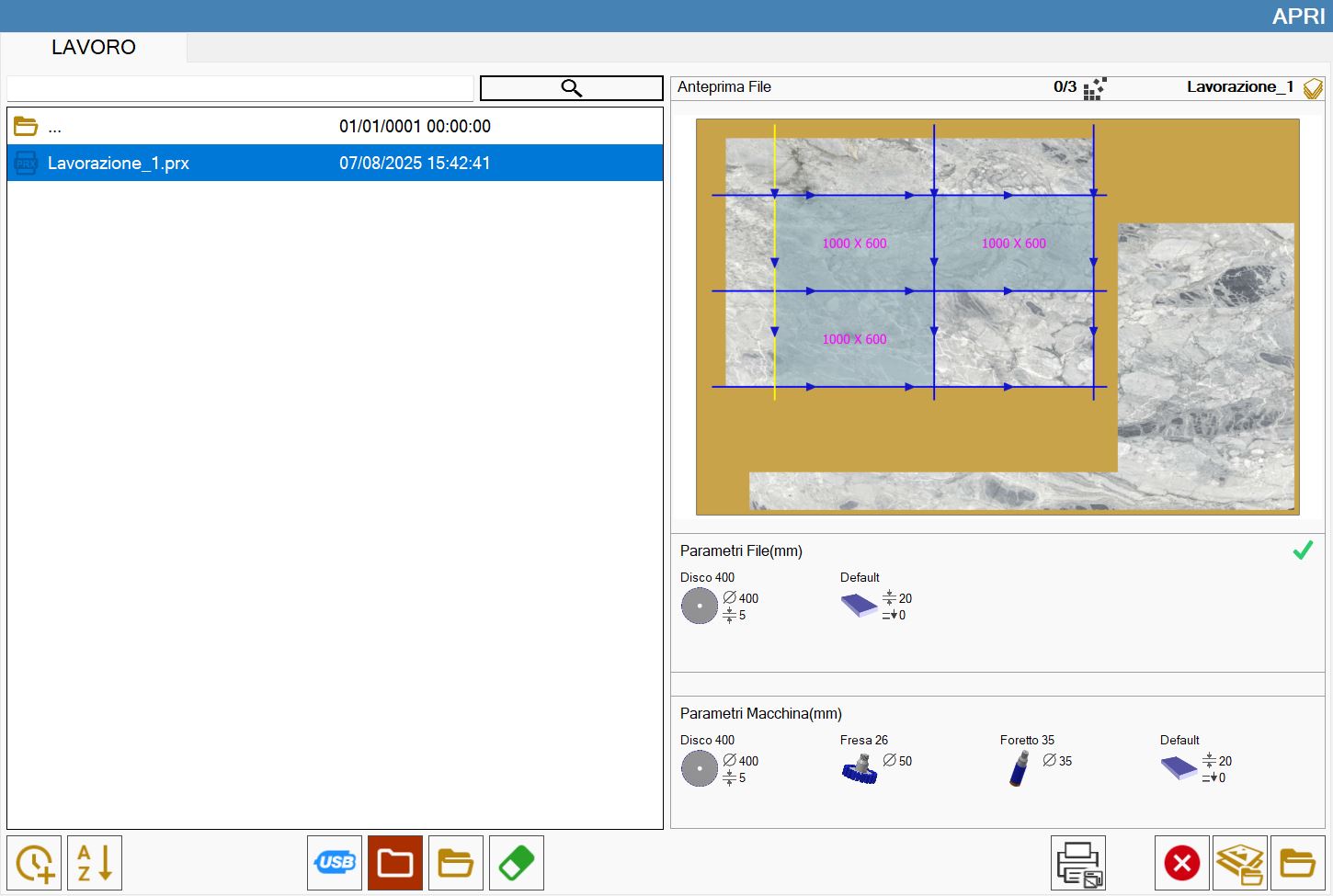

Vorschau

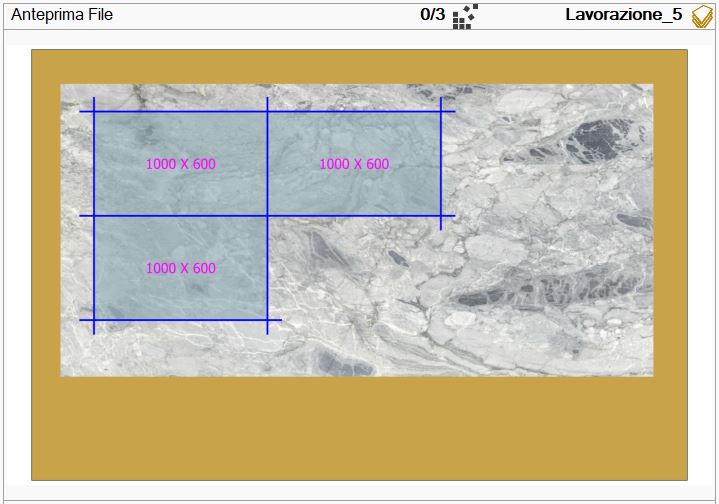

In diesem Bereich wird eine Vorschau der aus der Liste ausgewählten Datei angezeigt.

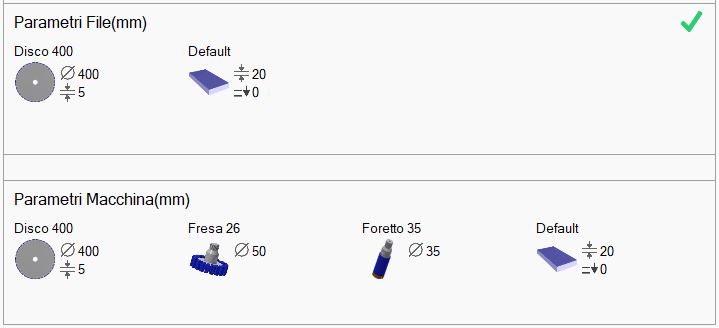

Unter der Vorschau werden die Platten- und Werkzeugparameter der ausgewählten Datei sowie der Maschine angezeigt, jeweils im oberen bzw. unteren Bereich.

ACHTUNG!

Um eine Bearbeitung vollständig zu öffnen, müssen die Dateiparameter mit den Maschinenparametern identisch sein.
Andernfalls werden Dateiparameter, die von den Maschinenparametern abweichen, rot hervorgehoben.
Wenn die Parameter nicht übereinstimmen, wird die Bearbeitung nur teilweise geöffnet, nur als Werkstückanordnung. Eine Meldung weist den Benutzer darauf hin, dass Änderungen an den Schnitten nicht ausgeführt werden können.

Weitere Schaltflächen

	Slab Matching Ermöglicht das Positionieren der Werkstücke in der Büroinstallation von Parametrix anhand eines Bilds der Platte und anschließend die Neuausrichtung von Umfang und Werkstücken an der tatsächlichen Position derselben auf dem Arbeitstisch der Maschine liegenden Platte.
	Zustand laden Ermöglicht das Laden des in der ausgewählten Datei gespeicherten Zustands.

Zustand laden

Auf der Hauptseite das Bedienfeld zum Laden eines Zustands öffnen.
Anschließend die Datei der Bearbeitung auswählen, die wiederhergestellt werden soll.

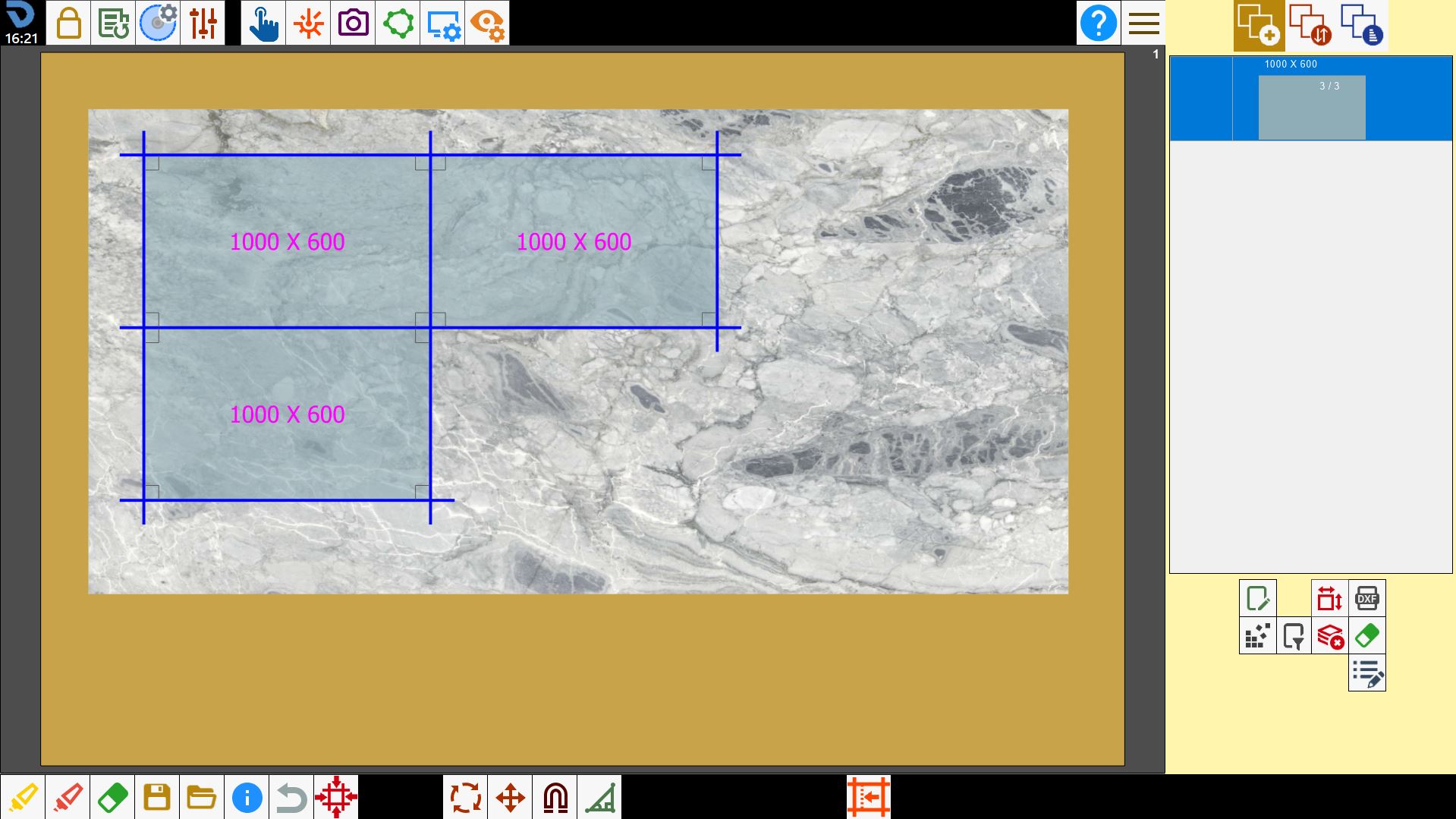

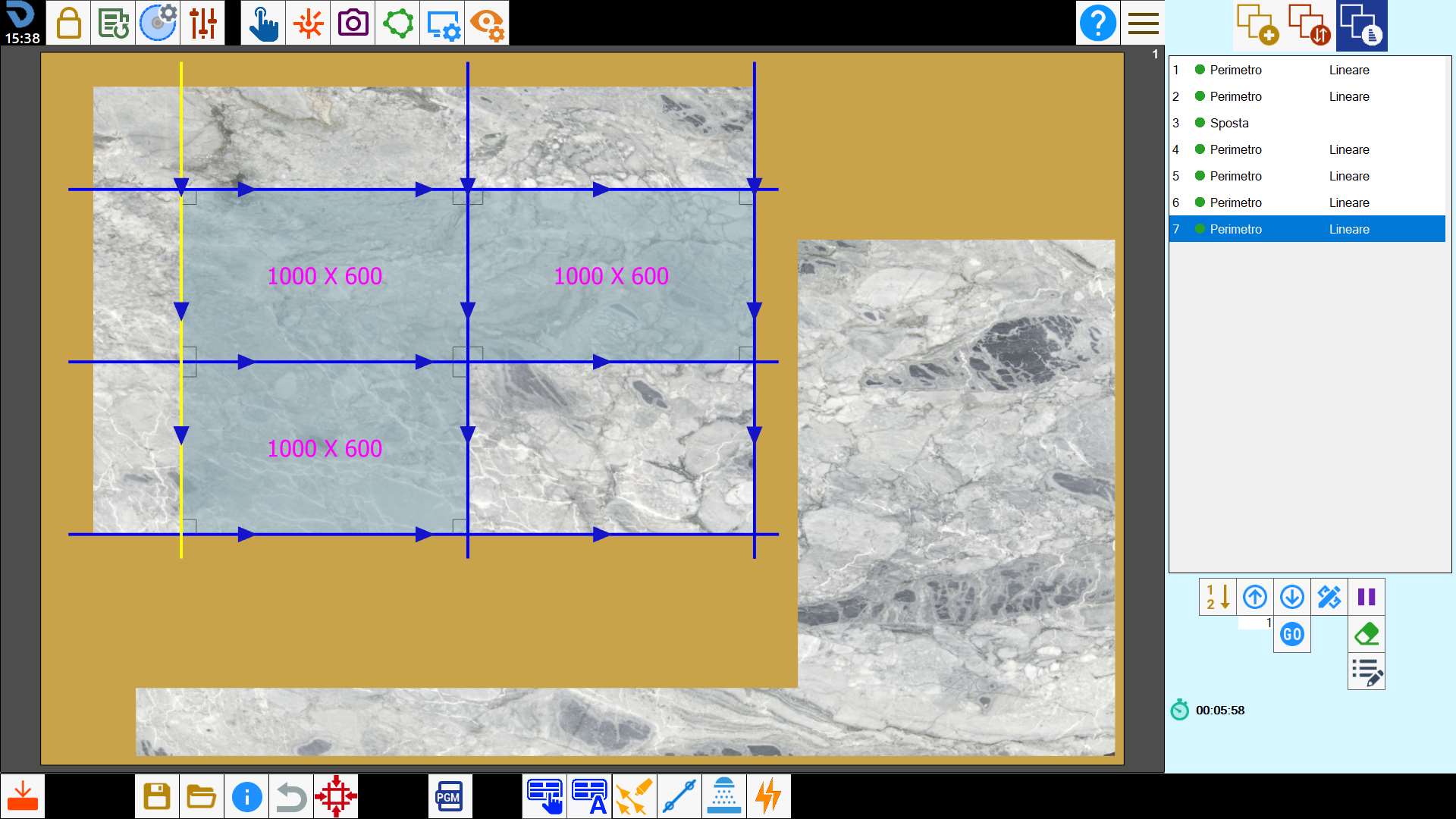

Nach der Bestätigung werden die Werkstücke erstellt und mit allen auf sie angewendeten Vorgängen in den Arbeitsbereich eingefügt.

Ebenso kann eine zuvor programmierte Bearbeitung mit allen ausgeführten Vorgängen geladen werden.

Diese Funktion wird verwendet, um eine zuvor gespeicherte Bearbeitung erneut in die Maschine zu laden.

DXF importieren (Optional)

Mit dieser Funktion kann der Zustand einer in einer DXF-Datei gespeicherten Bearbeitung geladen werden.

Besäumschnitte aus DXF-Layout importieren

Nun kann eine Platte mit den zugehörigen Besäumschnitten in Parametrix importiert werden, indem diese in einem entsprechenden Layer der DXF-Datei gezeichnet werden.

Der Name des Layers für die Besäumschnitte muss zusammen mit einem Donatoni-Techniker festgelegt werden. Nach der Konfiguration kann er nicht mehr geändert werden.

In diesem Layer muss jeder Besäumschnitt durch eine Linie dargestellt werden.

ACHTUNG!

Bei der Erstellung der DXF-Datei müssen folgende Regeln eingehalten werden:
Der Plattenumfang muss vorhanden sein;
der Plattenumfang muss rechteckig sein;
die Seiten des Umfangs müssen horizontal oder vertikal verlaufen und dürfen nicht gedreht sein;
jede Besäumschnittlinie muss parallel zu einer Seite des Rechtecks verlaufen;
pro Seite darf höchstens eine Besäumschnittlinie vorhanden sein;
wenn für dieselbe Seite mehrere Linien gezeichnet sind, verwendet Parametrix nur die dem Rand nächstgelegene.

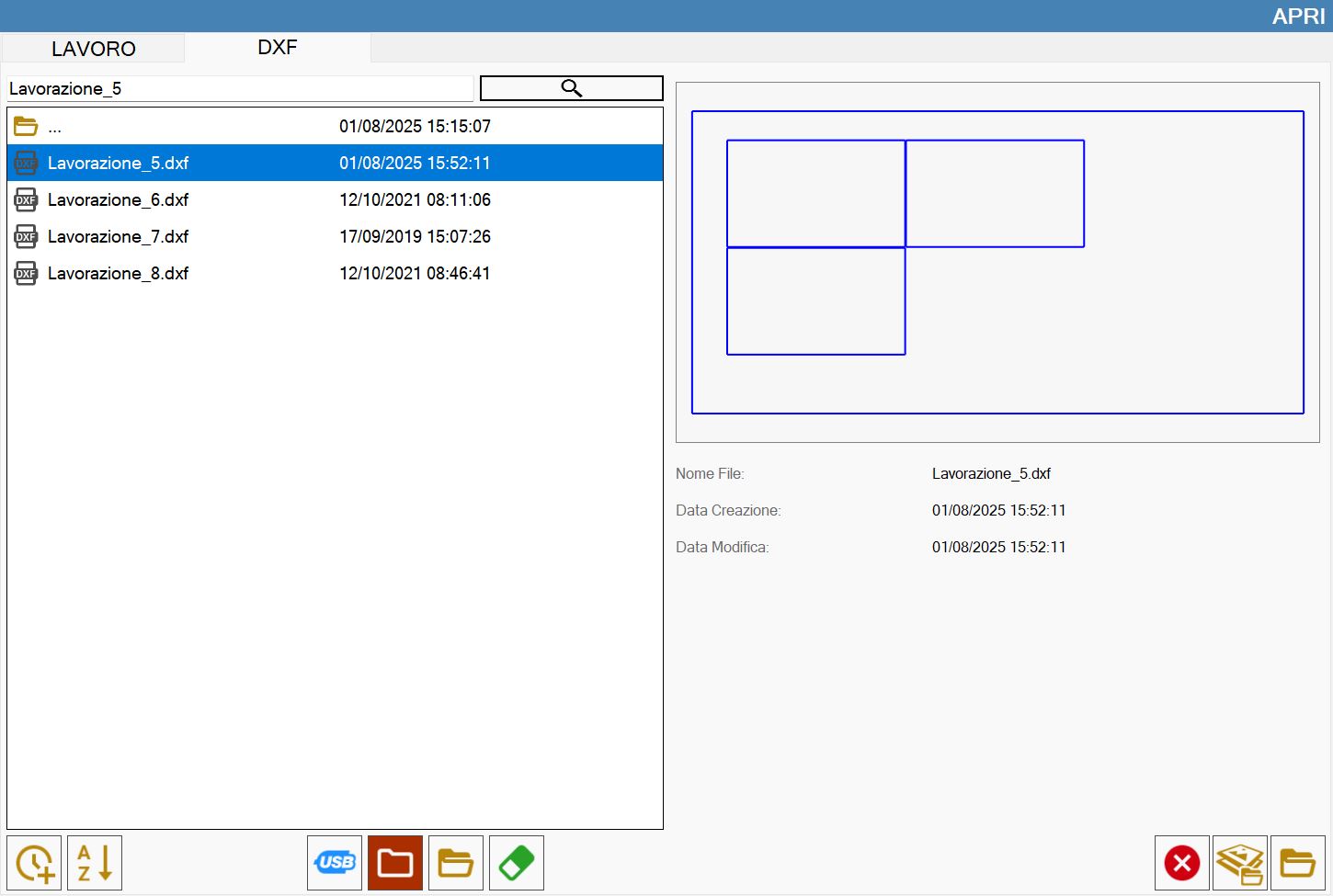

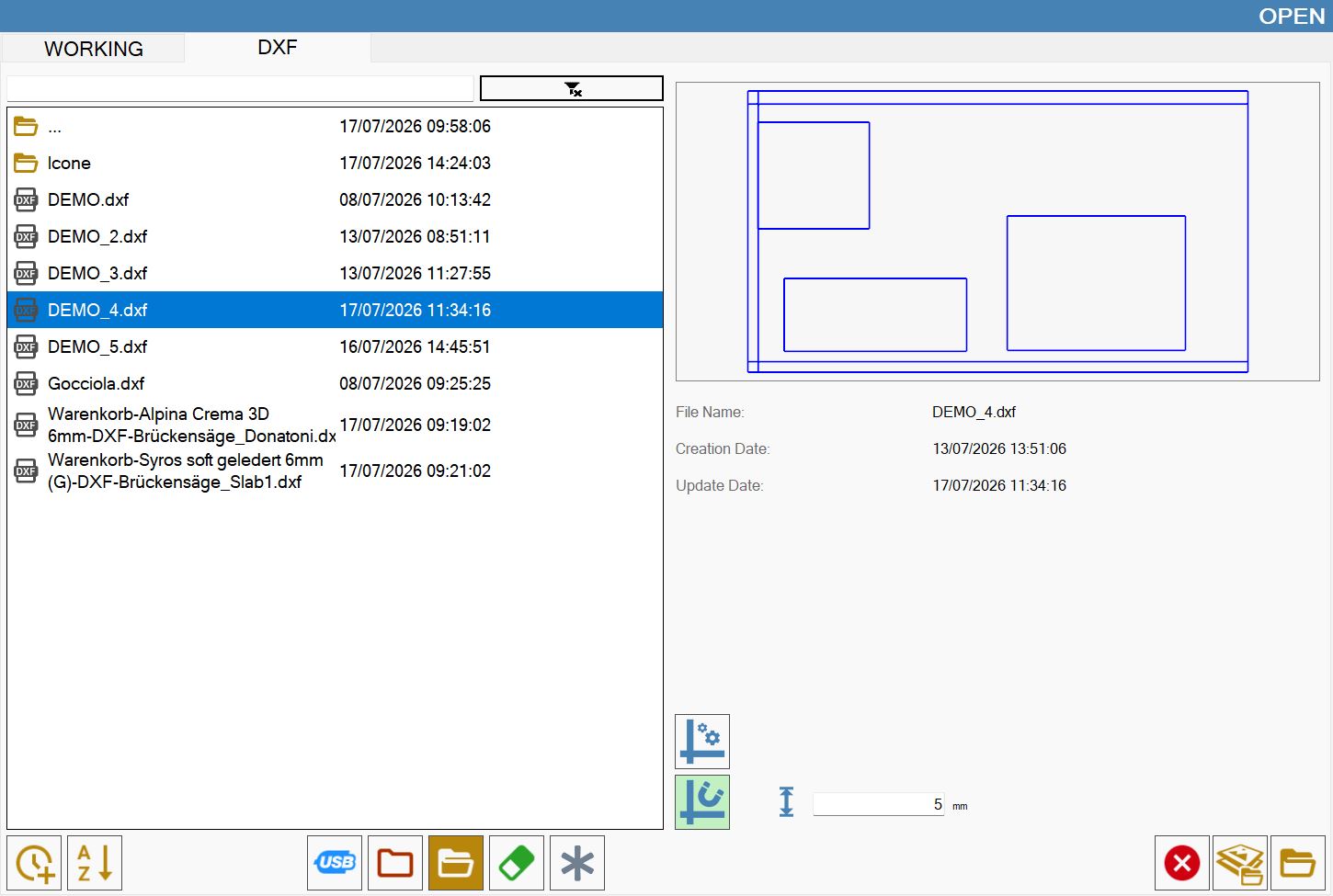

Um die Datei zu importieren, in Parametrix die Seite DXF-Layout importieren öffnen und die gewünschte Datei auswählen.

Verfügbare Einstellungen

Auf dem Bildschirm zur Dateiauswahl können einige Einstellungen über die Schaltflächen unter der Vorschau auf der rechten Bildschirmseite geändert werden.

	Automatischer Modus Wenn die ausgewählte DXF-Datei den Layer der Besäumschnitte nicht enthält, fügt Parametrix diese automatisch anhand der Umfangseinstellungen des http://pannello.Se hinzu. Wenn der Layer vorhanden ist, haben die in der DXF-Datei definierten Besäumschnitte Vorrang.
	Magnetmodus Parametrix verschiebt die Besäumschnitte geringfügig, um sie mit dem nächstgelegenen Schnitt zu überlagern, sofern der Abstand zwischen beiden ausreichend klein ist. Diese automatische Korrektur kann zur Optimierung der Schnittausführung beitragen.
	Magnetabstand Definiert den maximal zulässigen Abstand zwischen einem Besäumschnitt und einem Werkstückschnitt, damit sie im Magnetmodus überlagert werden können. Die Erkennung von Besäumschnitten ist sowohl beim Standardimport als auch beim Import mit Slab Matching verfügbar.

Beispiele

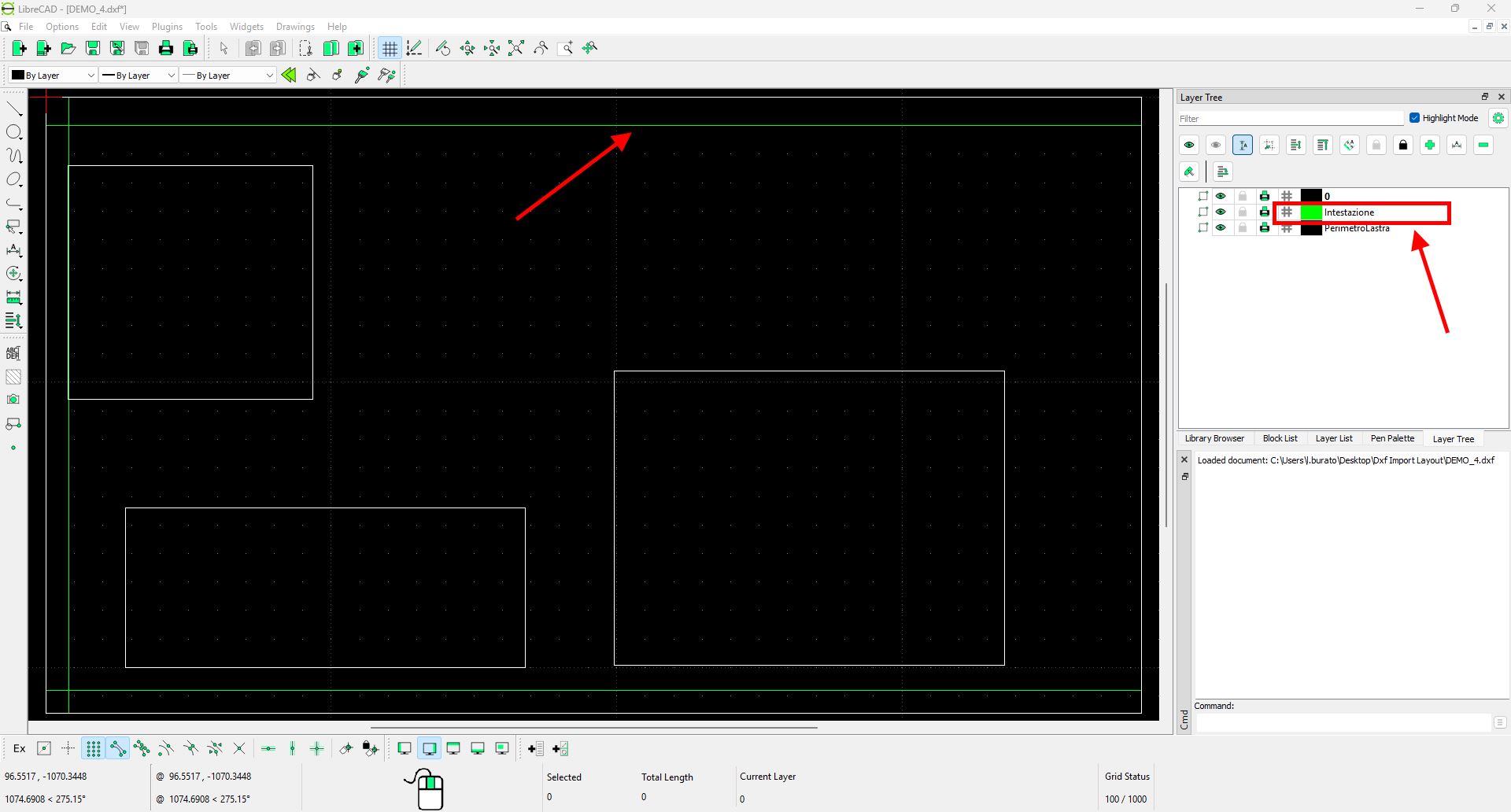

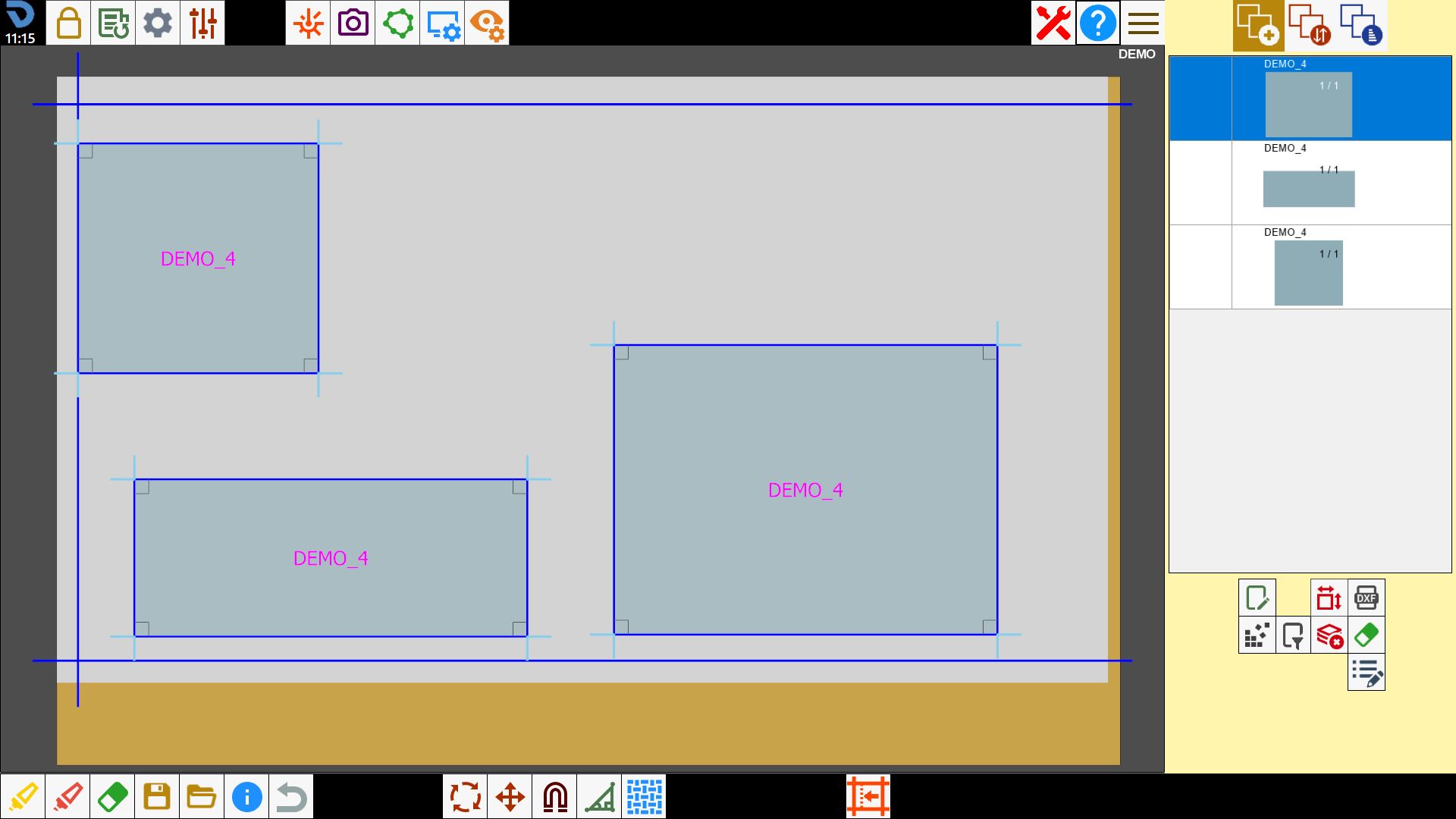

Die Bilder zeigen eine DXF-Datei mit Plattenumfang, Werkstücken und Besäumschnitten sowie das nach dem Import in Parametrix erzielte Ergebnis.
