DOC3.22.2 PROJECT MATCH (OPTIONAL)

Project Match ist für die Planung groß angelegter Projekte vorgesehen.
Es ermöglicht die gleichzeitige Verwaltung mehrerer Platten, sodass alle für das Projekt erforderlichen Bearbeitungen mit einer Gesamtübersicht geplant werden können.

Bedienpanel

Durch Drücken der Schaltfläche in der unteren Leiste öffnet sich ein Panel zur Navigation innerhalb der Funktion.

Beim Zugriff auf Project Match werden diese Schaltflächen angezeigt.

	Neues Projekt Ermöglicht das Erstellen eines neuen Projekts.
	Projekt laden Ermöglicht das Laden eines bereits vorhandenen Projekts.
	Vorschau anzeigen Öffnet einen Bildschirm mit der Vorschau des gesamten Projekts.

Innerhalb eines Projekts verfügt das Panel dagegen über andere Schaltflächen.

	Arbeitsbereich speichern Ermöglicht das Speichern der Änderungen am ausgewählten Arbeitsbereich innerhalb des Projekts.
	Alle Arbeitsbereiche speichern Speichert gleichzeitig die Änderungen an allen Arbeitsbereichen des Projekts.
	Projekt speichern und schließen Ermöglicht das Verlassen des Book-Match-Projekts, wobei entschieden werden kann, ob gespeichert werden soll.

HINWEIS

Das Panel kann durch Ziehen auf dem Bildschirm verschoben werden.

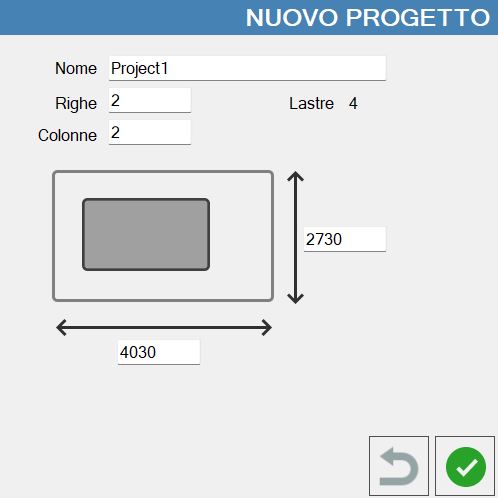

Neues Projekt

Durch Drücken der Schaltfläche öffnet sich ein Fenster zum Erstellen eines Multi-Platten-Book-Match-Projekts.

Name	Name, unter dem das Projekt gespeichert wird.
Zeilen	Ermöglicht die Festlegung der Anzahl der Projektzeilen.
Spalten	Ermöglicht die Festlegung der Anzahl der Projektspalten.
Platten	Gesamtzahl der Platten, die das Projekt enthalten kann.

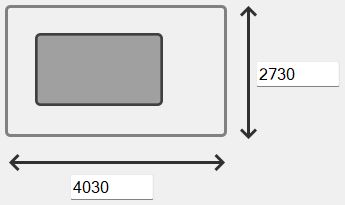

	Abmessungen Arbeitsbereich Ermöglicht die Auswahl der Breite und Höhe der Arbeitsbereiche, aus denen das Projekt besteht.

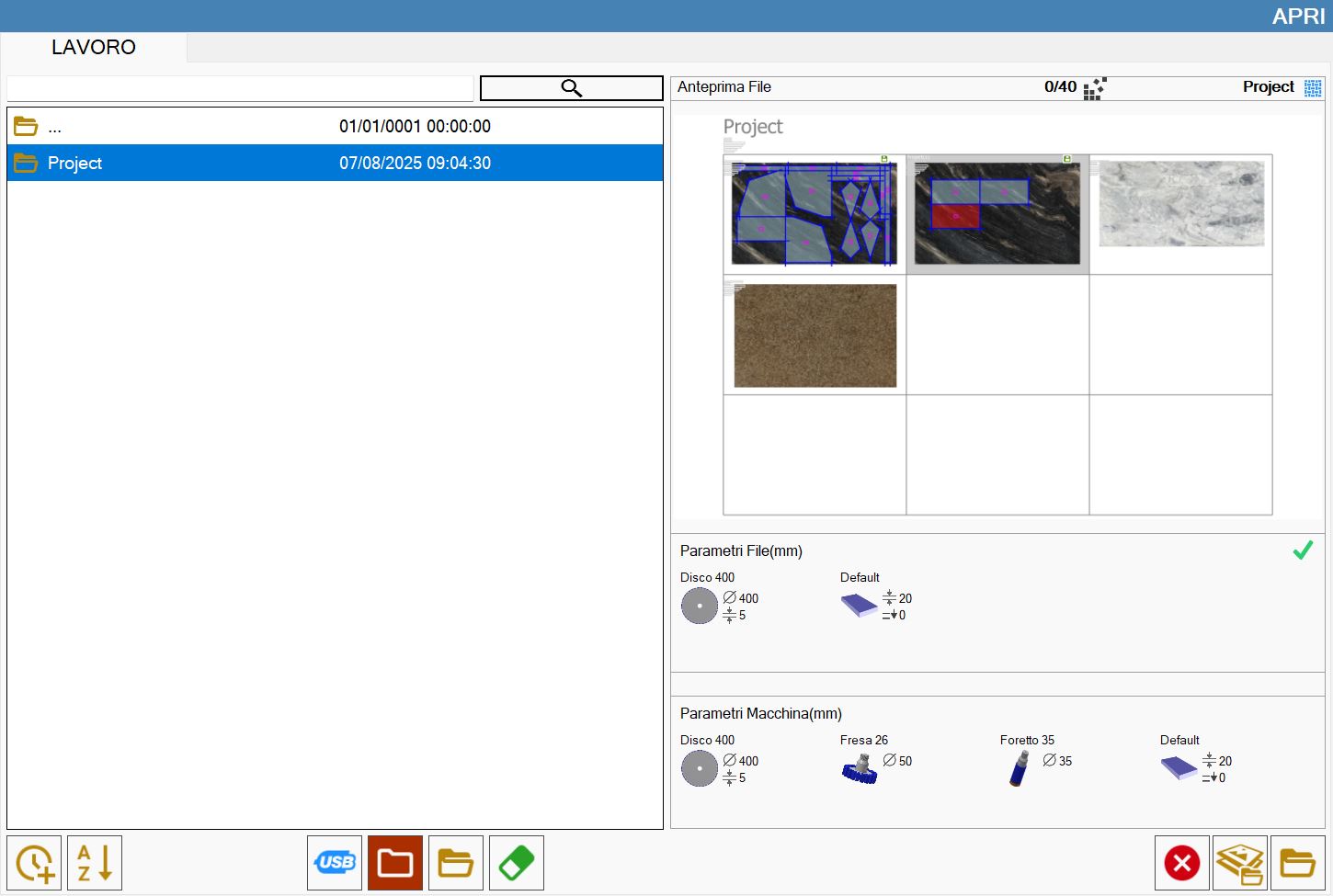

Projekt laden

Auf diesem Bildschirm werden die gespeicherten Projekte angezeigt, die geöffnet werden können.

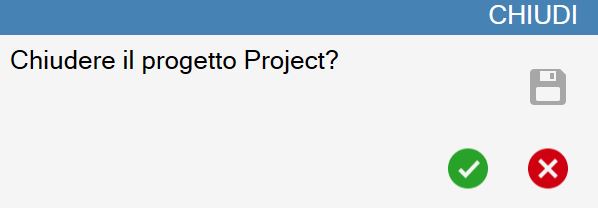

Projekt schließen

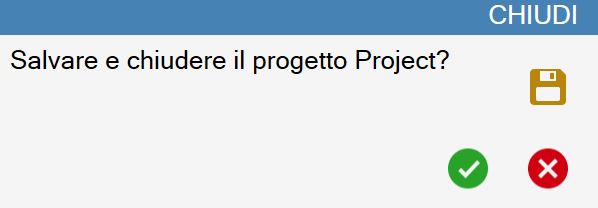

Es öffnet sich ein Fenster zum Schließen des Projekts.

Um den Schließmodus zu ändern, folgende Schaltfläche verwenden:

Schließmodus
Ermöglicht die Auswahl, ob das Projekt mit oder ohne Speichern der Änderungen geschlossen wird.

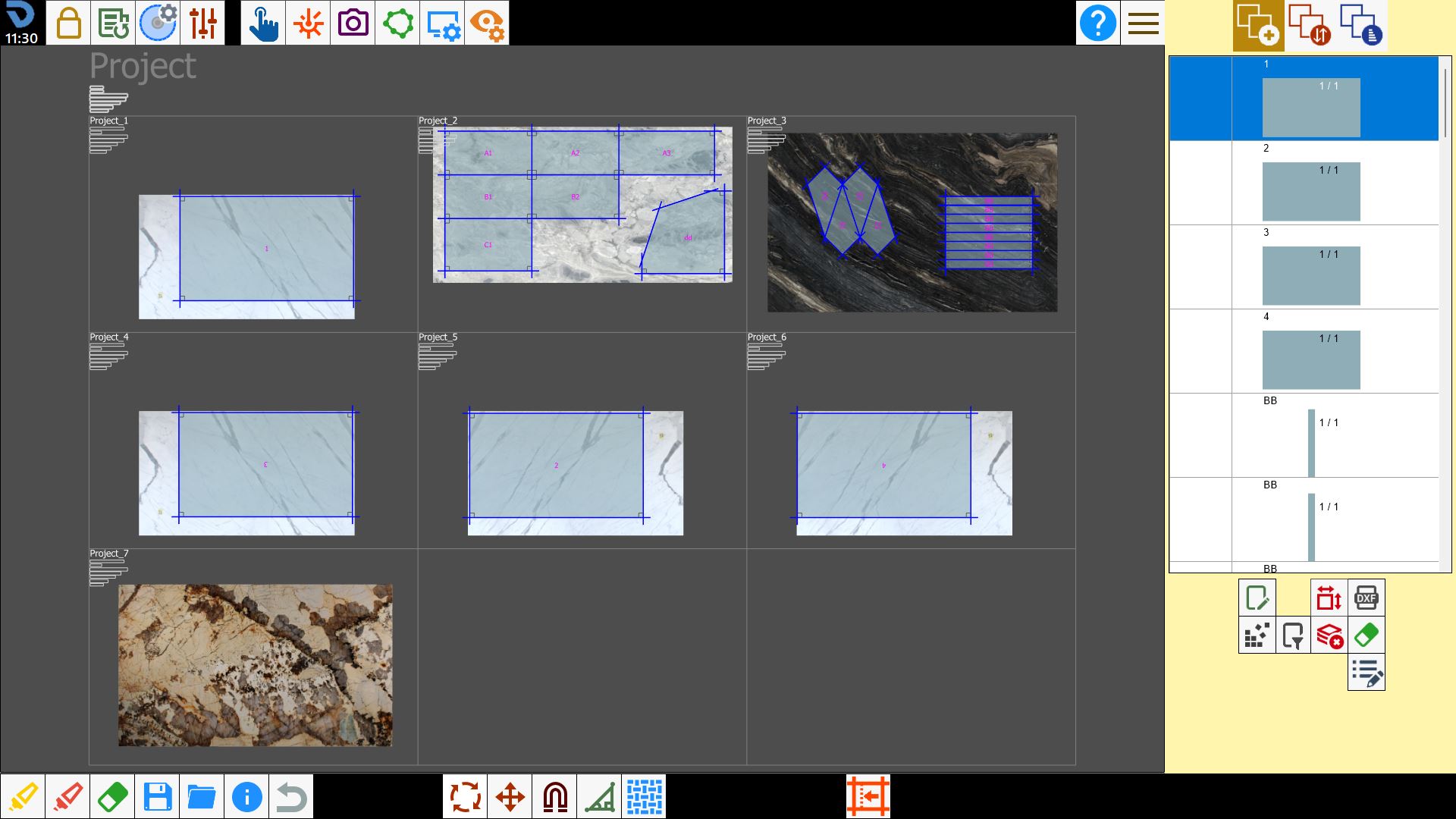

Projekt

Ein Projekt ist in Zeilen und Spalten aufgebaut, in denen Platten enthalten sein können.
Auf diesem Bildschirm können Platten in das Projekt eingefügt, ihre Umfänge definiert und Werkstücke positioniert werden.
Der Bediener kann die Werkstücke beliebig zwischen den Platten verschieben.

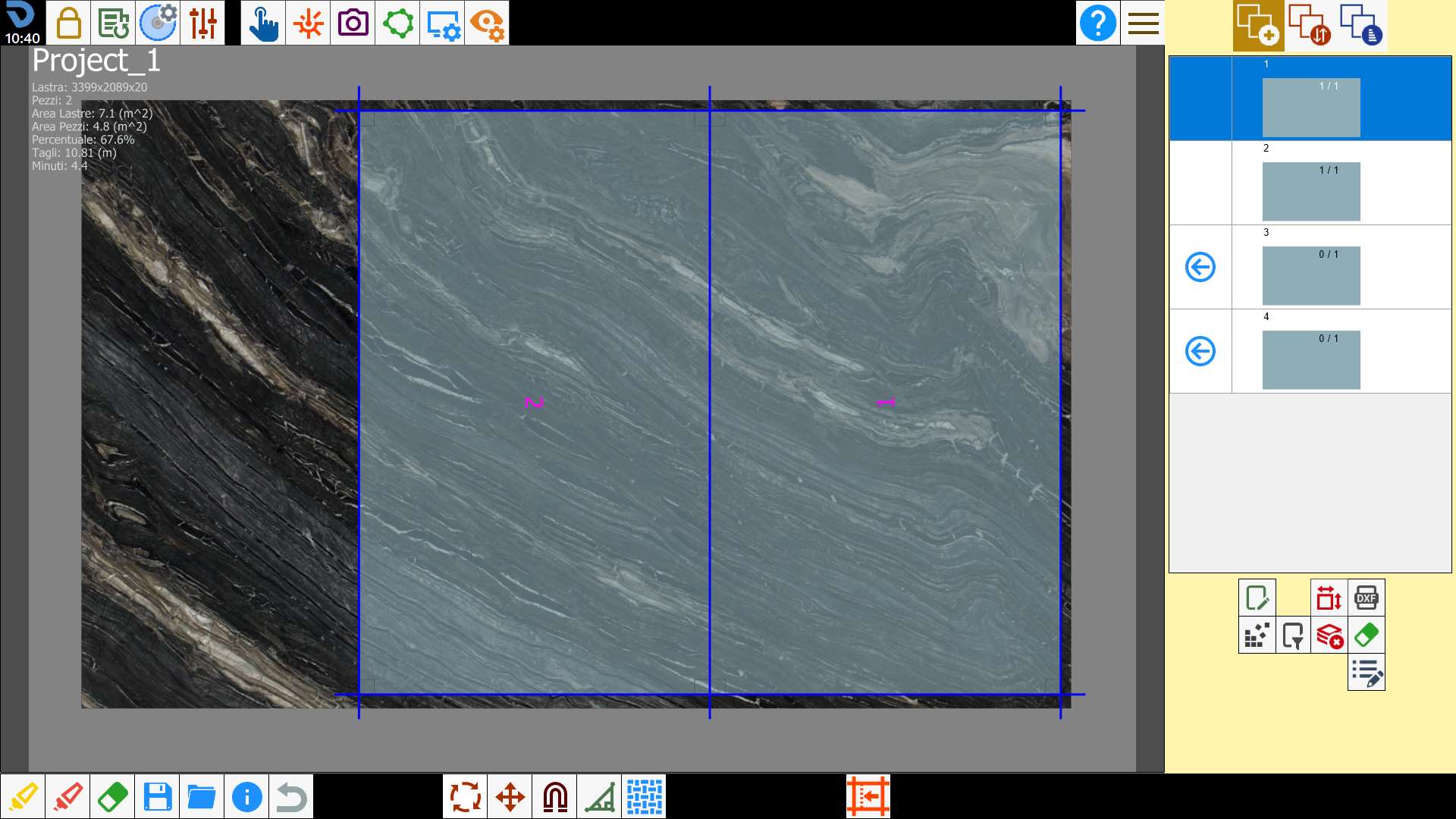

Arbeitsbereiche

Die Arbeitsbereiche werden durch die Zellen des Projekts dargestellt.
Jeder Bereich ermöglicht die Verwaltung der Bearbeitung einer Platte durch Definition eines Umfangs und Positionierung von Werkstücken darin.

In der oberen linken Ecke jedes Arbeitsbereichs werden einige Informationen angezeigt.

Platte	Abmessungen der Platte (Breite x Höhe x Dicke).
Werkstücke	Anzahl der innerhalb des Umfangs positionierten Werkstücke.
Plattenfläche	Fläche des Plattenumfangs.
Werkstückfläche	Fläche der innerhalb des Umfangs positionierten Werkstücke.
Prozentsatz	Prozentsatz der Umfangsfläche, der von Werkstücken belegt ist.
Schnitte	Gesamtlänge der auf der Platte auszuführenden Schnitte.
Minuten	Geschätzte Zeit in Minuten für die Ausführung des Schnittprogramms auf der Platte.

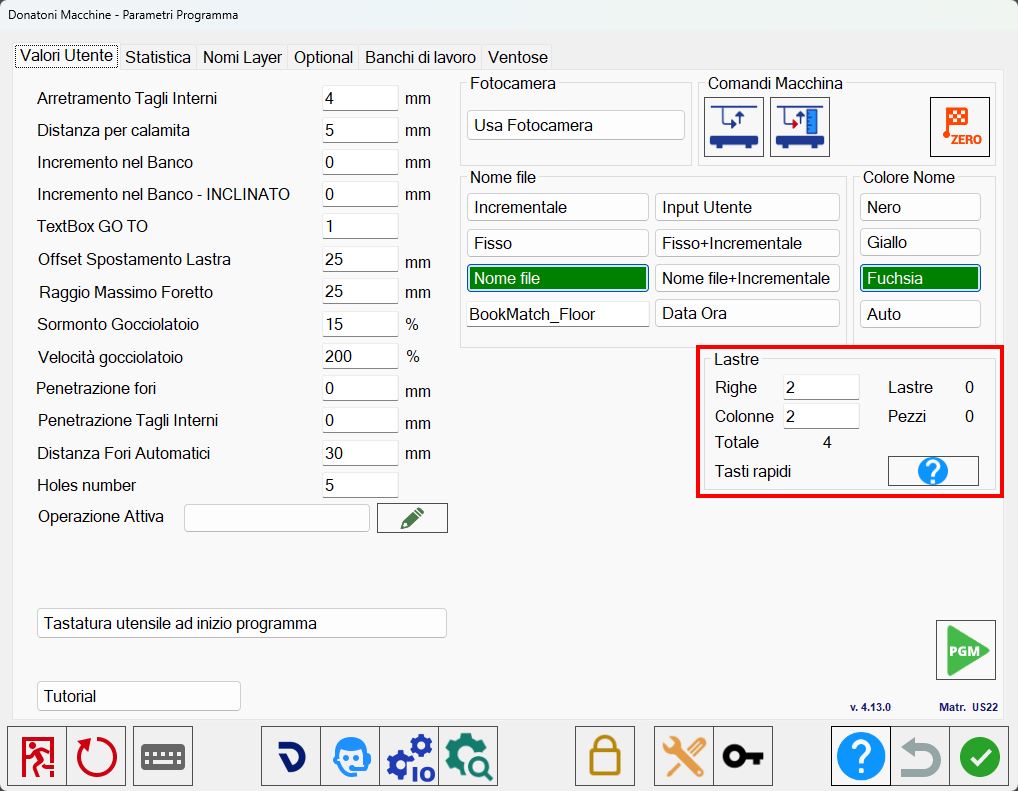

Projektparameter

Im Benutzerparameter-Panel wird der Bereich „Platten“ angezeigt, über den einige Eigenschaften des aktuell geöffneten Projekts geändert werden können.

Zeilen	Der Bediener kann die Anzahl der Zeilen des aktuellen Projekts ändern.
Spalten	Der Bediener kann die Anzahl der Spalten des aktuellen Projekts ändern.
Gesamt	Gesamtzahl der Bereiche, aus denen das aktuelle Projekt besteht.
Platten	Anzahl der im aktuellen Projekt eingefügten Platten.
Werkstücke	Anzahl der im aktuellen Projekt eingefügten Werkstücke.
	Schnelltasten Ermöglicht den Zugriff auf den Bildschirm mit den Schnelltasten von Project Match.

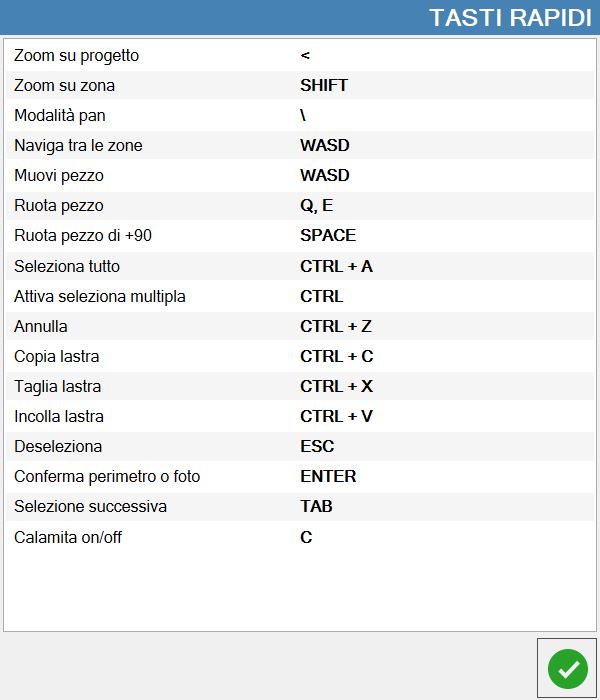

Tastenkürzel

Für Project Match stehen Tastaturbefehle zur Verfügung, mit denen Routinevorgänge einfach ausgeführt und die Büroarbeit erleichtert werden kann.

Projekt zoomen	Erweitert die Ansicht auf das gesamte Projekt.
Bereich zoomen	Verkleinert die Ansicht auf den ausgewählten Arbeitsbereich.
Pan-Modus	Ermöglicht das Verschieben der Ansicht durch Interaktion mit dem Bildschirm.
Zwischen Bereichen navigieren	Ermöglicht das Wechseln des ausgewählten Bereichs mit den Tasten.
Werkstück verschieben	Verschiebt das ausgewählte Werkstück in die vier Richtungen.
Werkstück drehen	Dreht das ausgewählte Werkstück gegen bzw. im Uhrzeigersinn.
Werkstück um _90 drehen	Dreht das Werkstück um 90 Grad im Uhrzeigersinn.
Alles auswählen	Wenn ein Arbeitsbereich ausgewählt ist, wählt dieser Befehl alle darin enthaltenen Werkstücke aus. Andernfalls werden alle Werkstücke des Projekts ausgewählt.
Mehrfachauswahl aktivieren	Aktiviert die Mehrfachauswahl von Werkstücken/Arbeitsbereichen.
Abbrechen	Macht den zuletzt ausgeführten Vorgang rückgängig.
Platte kopieren	Kopiert die Platte im ausgewählten Arbeitsbereich.
Platte ausschneiden	Schneidet die Platte im ausgewählten Arbeitsbereich aus.
Platte einfügen	Fügt die Platte in den ausgewählten Arbeitsbereich ein.
Abwählen	Ermöglicht das Abwählen aller Werkstücke/Arbeitsbereiche.
Umfang oder Foto bestätigen	Zum Bestätigen des Umfangs/Fotos verwenden
Nächste Auswahl	Wählt das nächste Werkstück im ausgewählten Arbeitsbereich aus.
Magnet ein/aus	Aktiviert/deaktiviert die magnetische Ausrichtung der Werkstücke.

Schnellbefehle

Mit der rechten Maustaste kann das Fenster der Schnellbefehle geöffnet werden.
Die angebotenen Funktionen ändern sich je nachdem, ob innerhalb eines Arbeitsbereichs oder außerhalb aller Bereiche geklickt wird.

Projektbefehle

	Bearbeitungen speichern Ermöglicht das Speichern der Änderungen an allen Arbeitsbereichen.
	Report Ermöglicht das Speichern einer PDF-Datei mit einem Projektbericht.
	Nesting Ermöglicht das Nesting der Werkstücke auf allen Platten des Projekts.

Befehle Arbeitsbereich

	Sperren/Entsperren Wenn ein Arbeitsbereich gesperrt ist, können die darin enthaltenen Werkstücke weder verschoben noch neue eingefügt werden. Auch der Umfang kann nicht geändert und es können keine anderen Fotos ausgewählt werden. Der Bereich muss entsperrt werden, damit diese Aktionen wieder möglich sind.
	Schneiden Führt den Benutzer zum Bildschirm für die Verwaltung und Optimierung der Schnitte der ausgewählten Platte, um das ISO-Programm erstellen zu können.
	Speichern Ermöglicht das Speichern der Änderungen am einzelnen Arbeitsbereich.
	Report Ermöglicht das Speichern einer PDF-Datei mit einem Bericht des ausgewählten Arbeitsbereichs.
	Datei importieren Lädt eine Speicherdatei mit dem Zustand einer Platte in das Projekt.
	Nesting Führt das Nesting der Werkstücke innerhalb des ausgewählten Arbeitsbereichs aus.

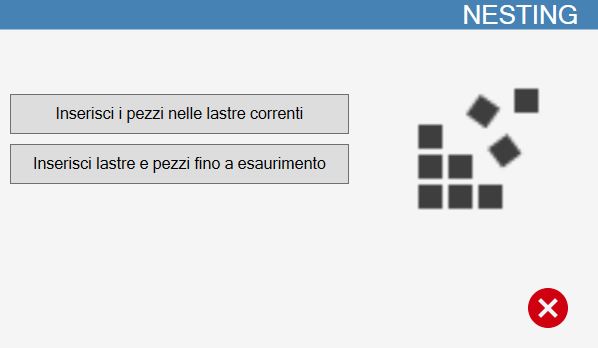

Nesting

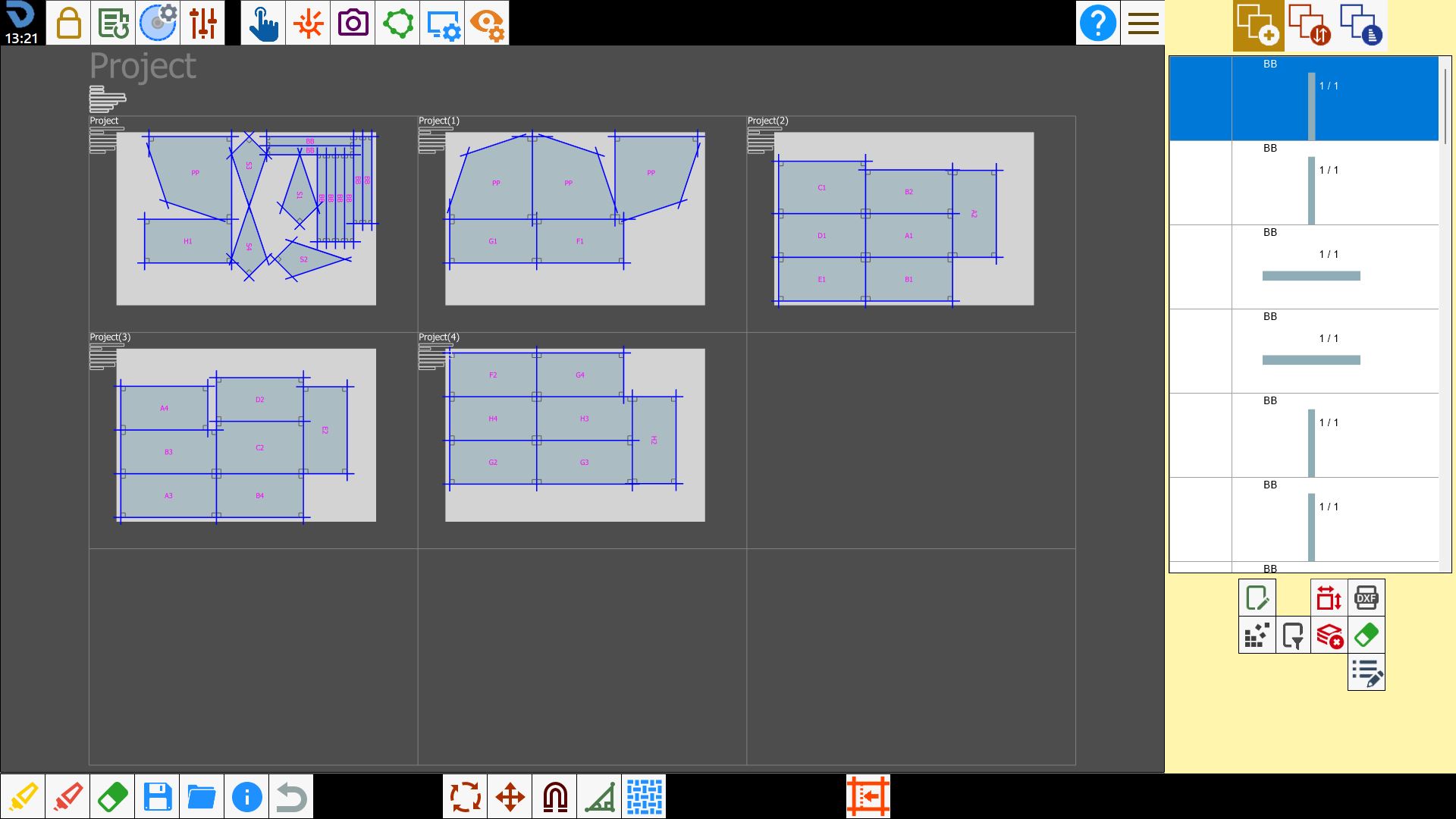

Bei Aktivierung der Nesting-Funktion für das gesamte Projekt stehen zwei Modi zur Verfügung.

Werkstücke in vorhandene Platten einfügen	Fügt die Werkstücke in die bereits im Projekt vorhandenen Platten ein, um den verfügbaren Platz zu optimieren
Platten und Werkstücke bis zur vollständigen Abarbeitung einfügen	Es werden Platten erstellt und mit Nesting belegt, bis alle Werkstücke der Liste verarbeitet sind. Die Abmessungen der Platten entsprechen denen der zuerst definierten Platte. Dies dient als Hinweis darauf, wie viele Platten zur Fertigstellung des Projekts benötigt werden könnten, wenn Platten gleicher Form geschnitten werden.

Um Nesting bis zur vollständigen Abarbeitung der Werkstücke zu verwenden, muss ein Umfang erstellt werden, der dem Programm die Abmessungen der zu verwendenden Platten vorgibt.
Es werden Platten derselben Größe erstellt, bis alle Werkstücke der Liste durch Nesting eingefügt wurden.

Report

Speichert einen Bericht im PDF-Format im vorgesehenen Ordner für das Projekt/den aktuellen Arbeitsbereich.

ReportWorkzone.pdf

ReportProject.pdf

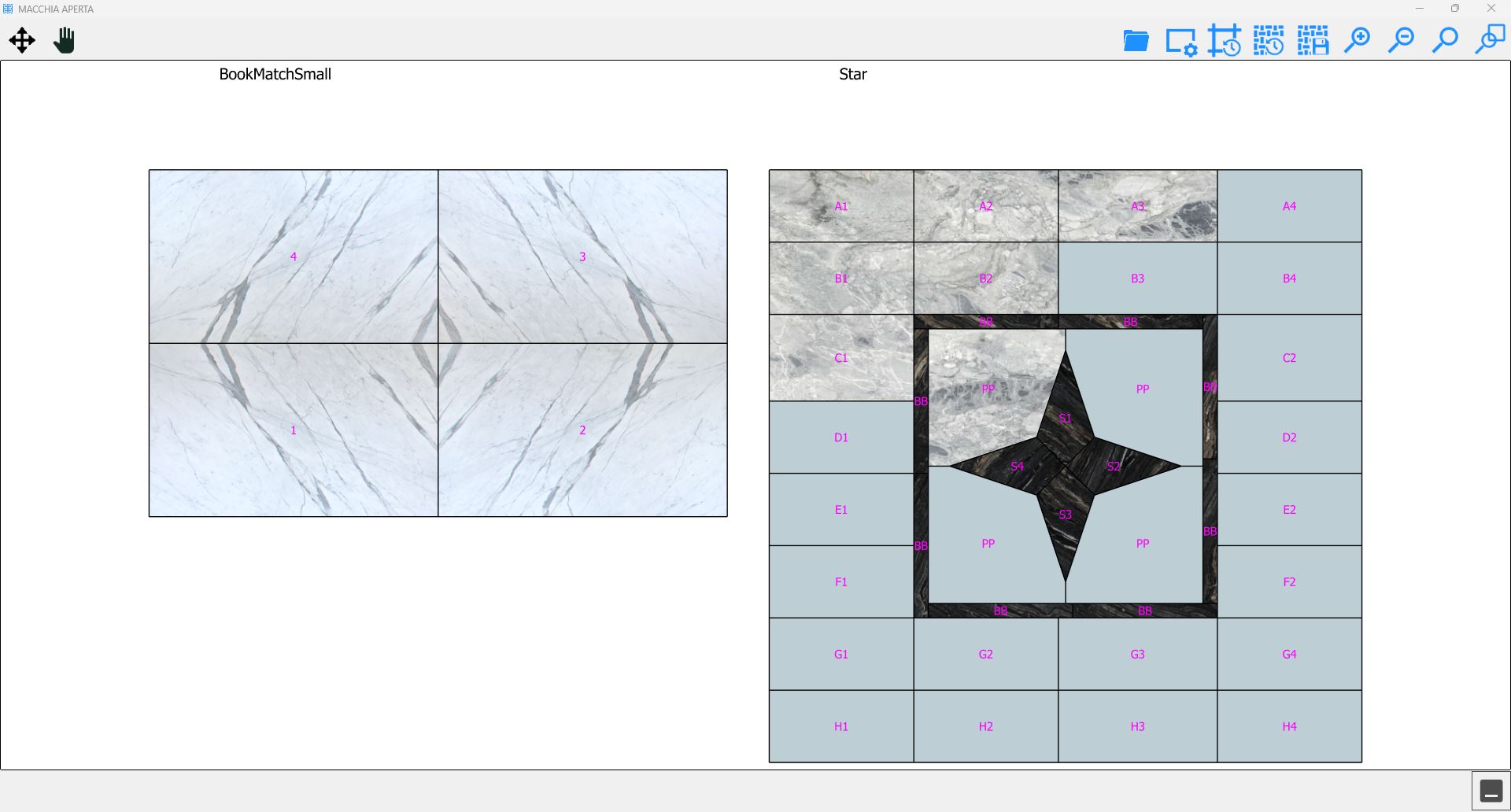

Vorschau

In diesem Fenster kann eine Gesamtansicht des Projekts in Echtzeit angezeigt werden.
Werkstücke können in den ausgewählten Arbeitsbereich eingefügt werden, indem in der Vorschau in sie hineingeklickt wird.
Durch Ziehen des Hintergrunds eines Werkstücks kann der Bediener außerdem die Position des Werkstücks auf dem Arbeitstisch ändern.

Schaltflächen

Links befinden sich folgende Schaltflächen.

	Werkstücke bewegen Ermöglicht das Verschieben der Werkstücke in der Vorschau. Die Schaltflächen der unteren Fensterleiste werden angezeigt.
	Ansicht verschieben Dient zum Verschieben der Ansicht der Vorschau mit allen Werkstücken.

Rechts befinden sich folgende Schaltflächen.

	Render öffnen Öffnet den Ordner, in dem die Renderings der Projekte gespeichert sind.
	Vorschau anpassen Öffnet ein Panel zur Anpassung der Farben der Vorschauobjekte.
	Werkstückposition wiederherstellen Setzt verschobene Werkstücke auf ihre ursprüngliche Position zurück.
	Projektkonfiguration wiederherstellen Stellt die Projektkonfiguration wieder her.
	Render speichern Öffnet ein Panel, über das das Rendering des Projekts gespeichert werden kann.

Projektplanung

Neues Projekt erstellen

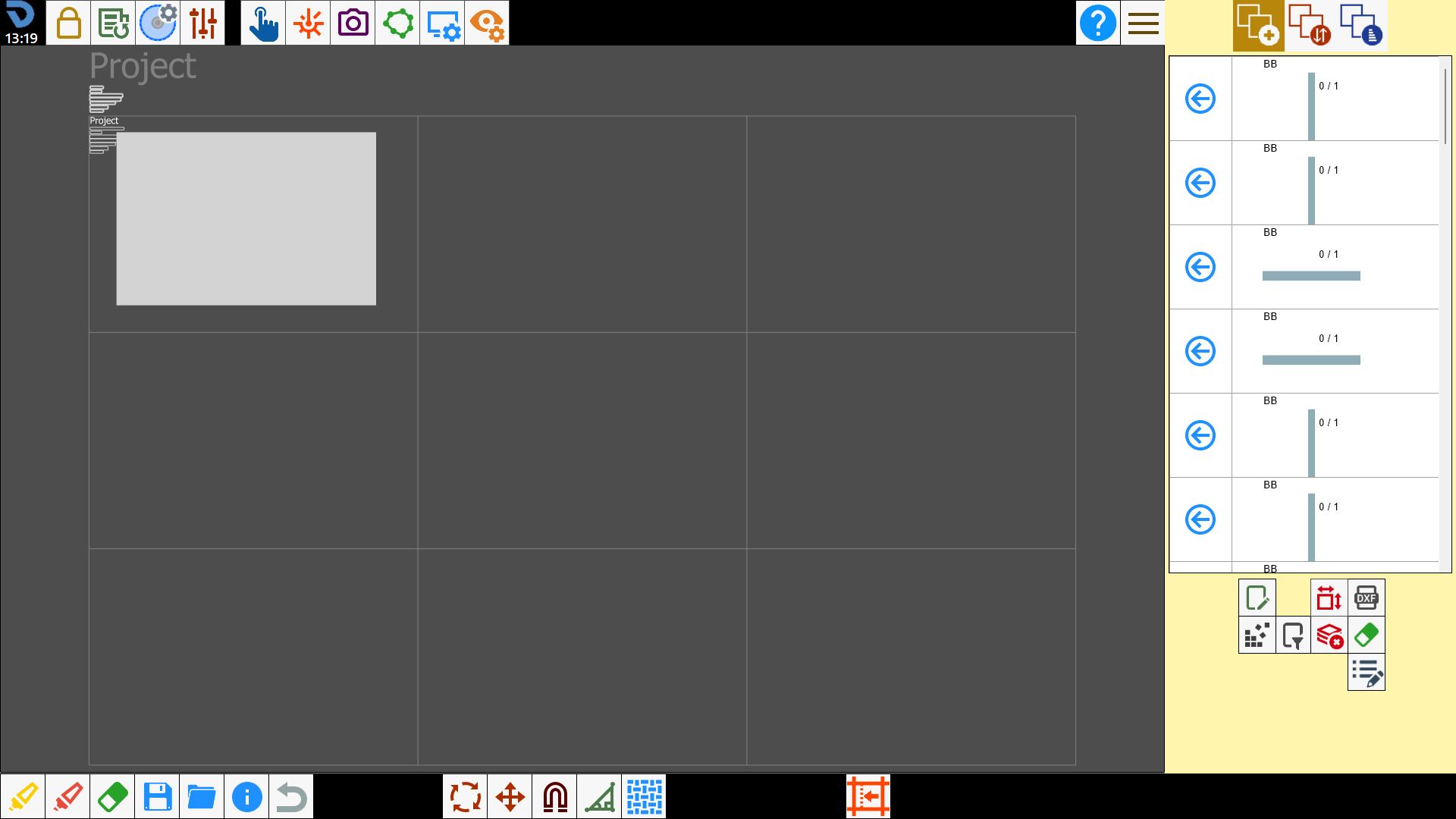

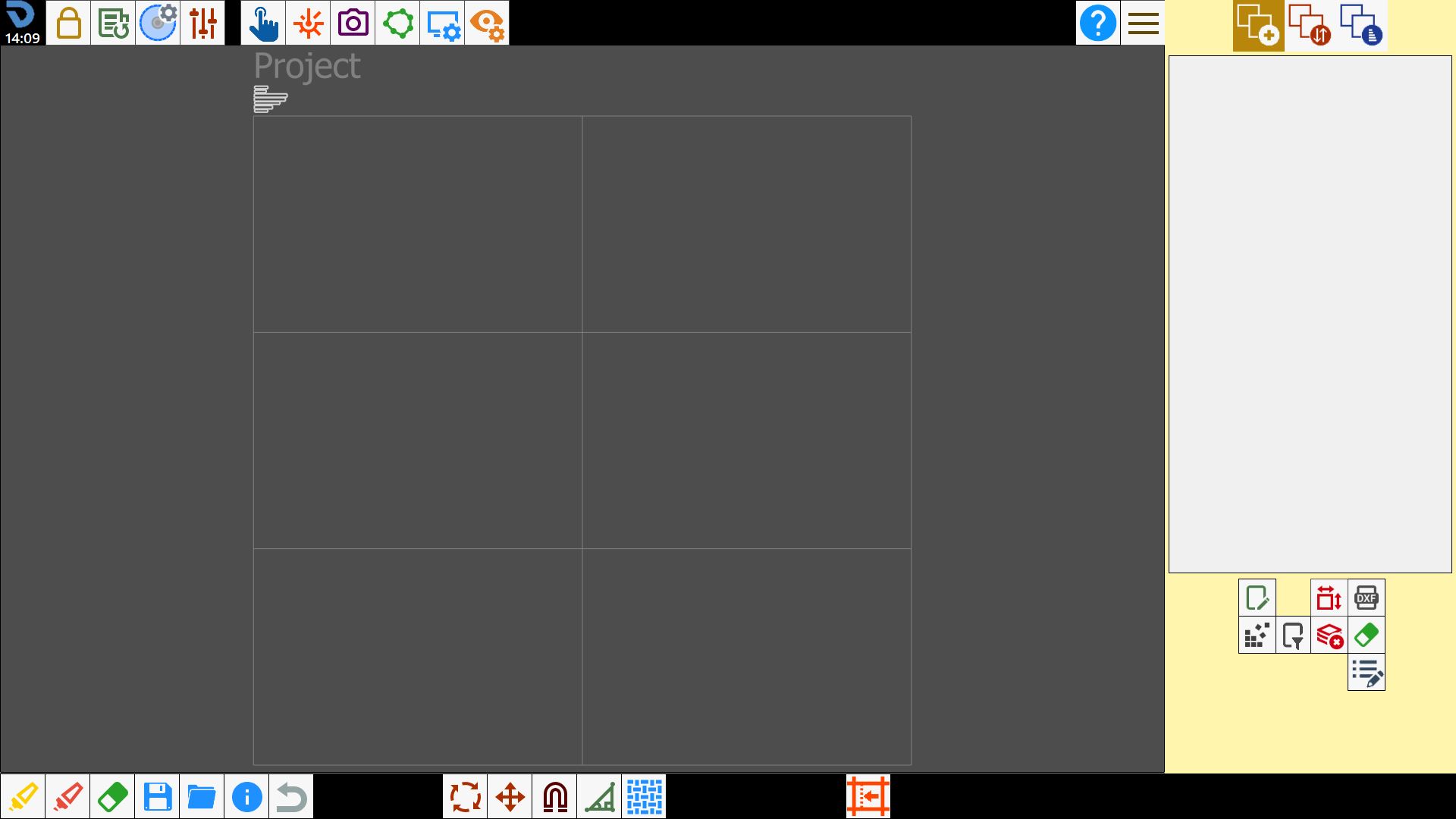

Der Bediener erstellt ein neues Projekt und gibt Namen, Anzahl der Zeilen und Spalten – wobei jede Zelle einer Platte entspricht – sowie die Zellabmessungen an. Nach der Bestätigung wird folgender Bildschirm angezeigt:

Platten hinzufügen

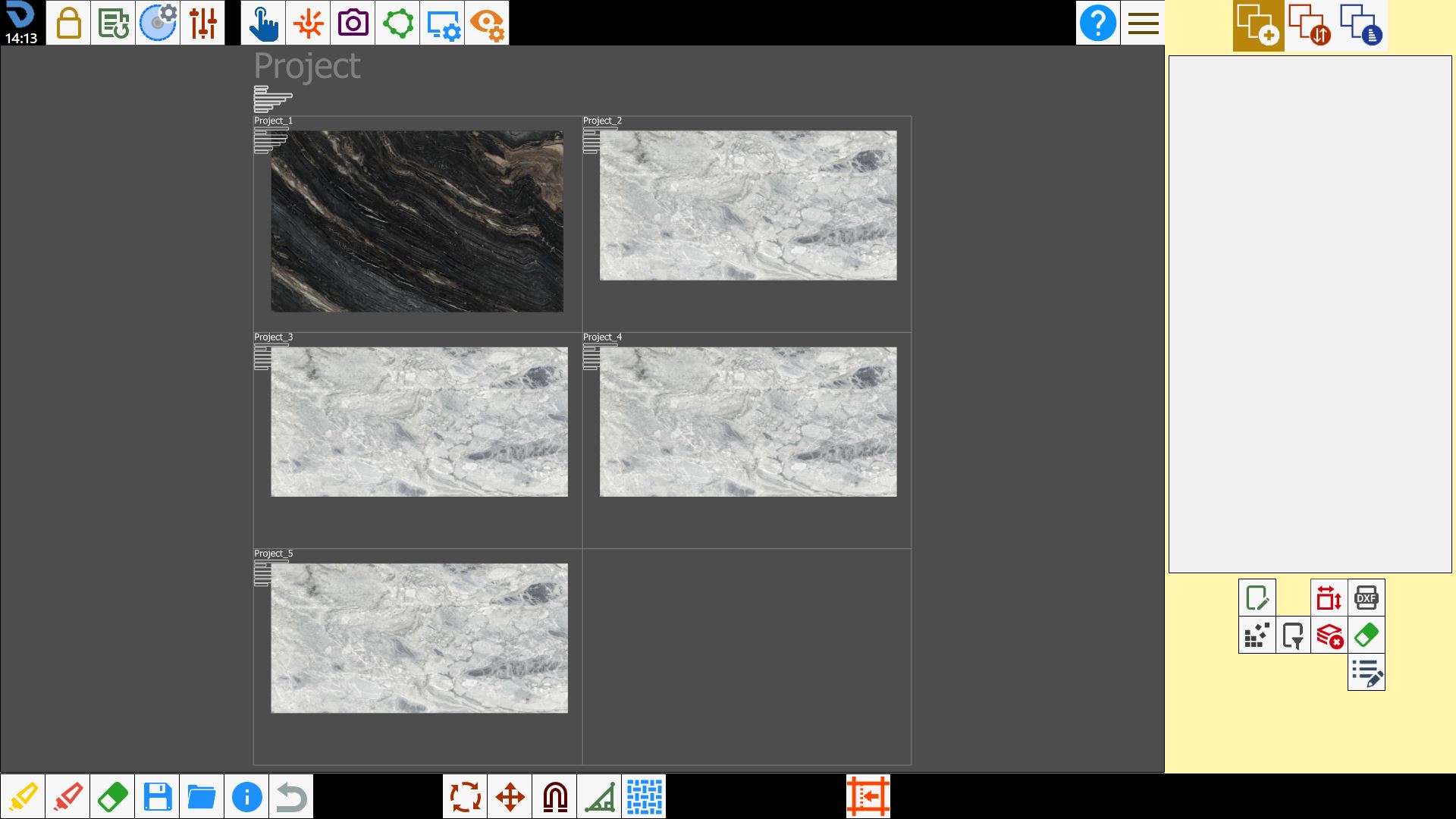

Anschließend die Platten in die Arbeitsbereiche einfügen. Dazu einen Bereich auswählen, ein Foto aus einer Datei laden und den Umfang auswählen.

Werkstücke importieren

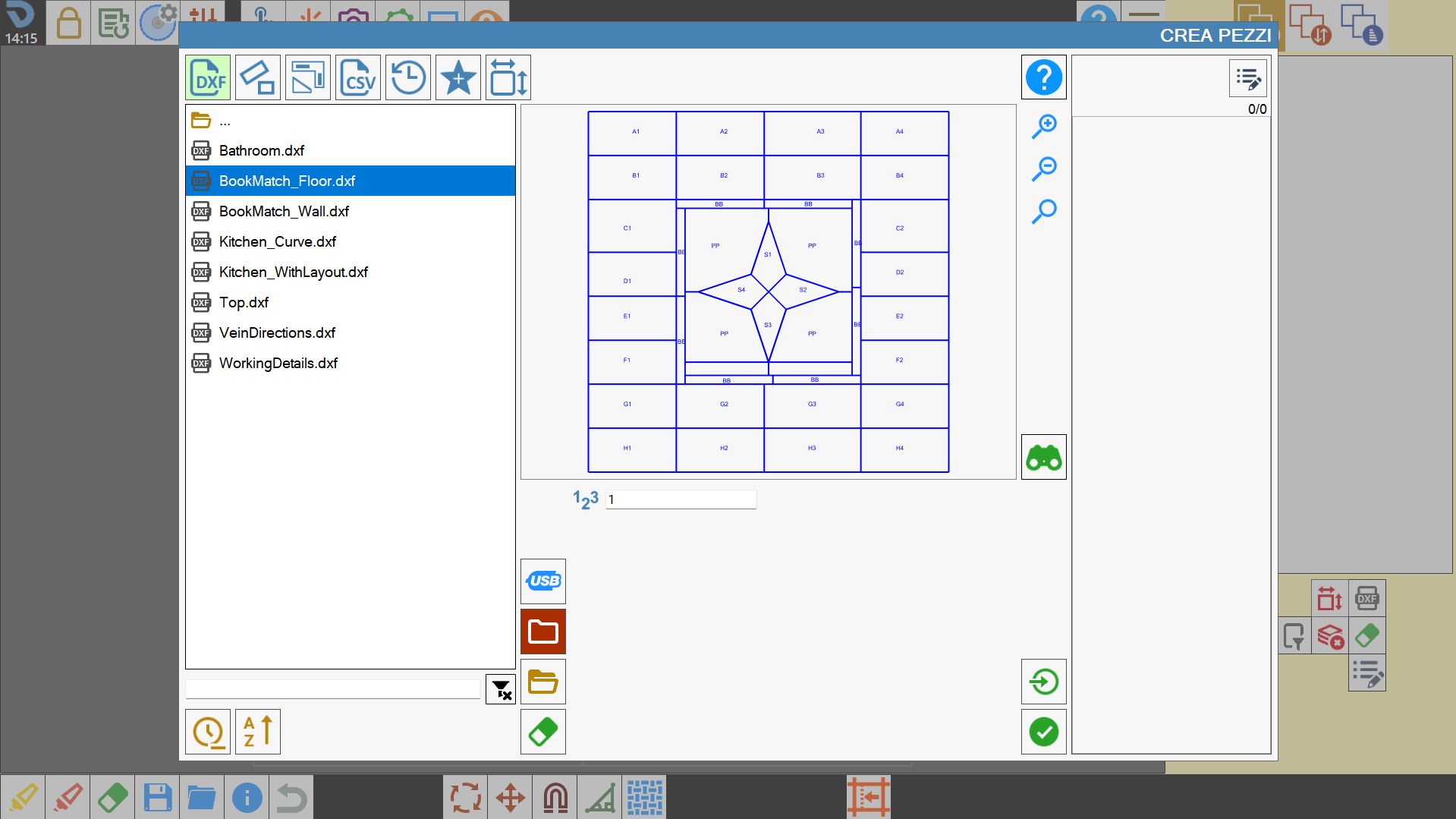

Nun die zu schneidenden Werkstücke importieren. Es können sowohl DXF-Dateien als auch Standardwerkstücke geladen werden. Die Anzahl der ladbaren Dateien ist nicht begrenzt.

Vorschau öffnen

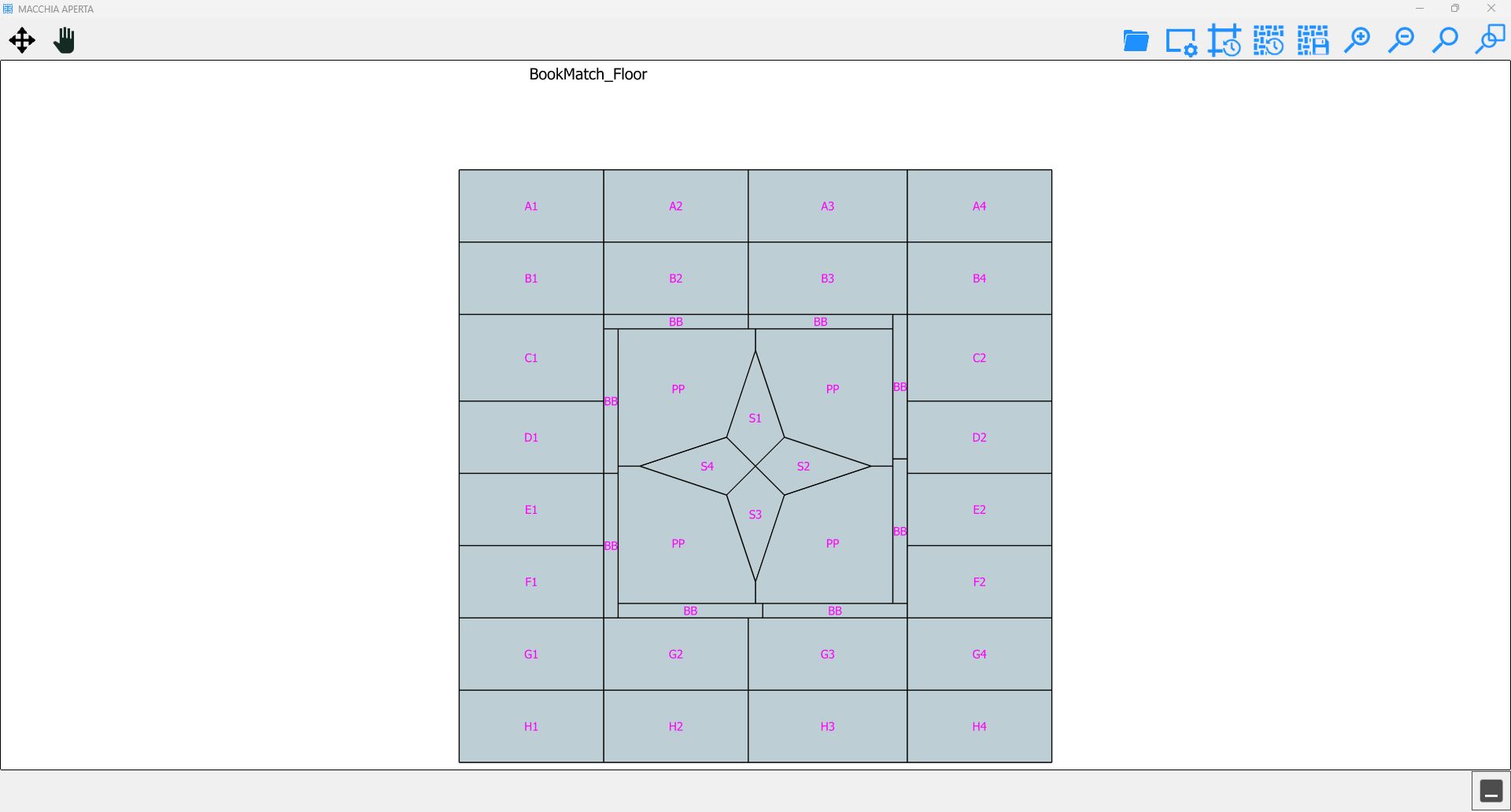

Sobald Werkstücke in der Liste vorhanden sind, kann das Fenster mit der Projektvorschau geöffnet werden.
Dort werden alle importierten Werkstücke angezeigt.

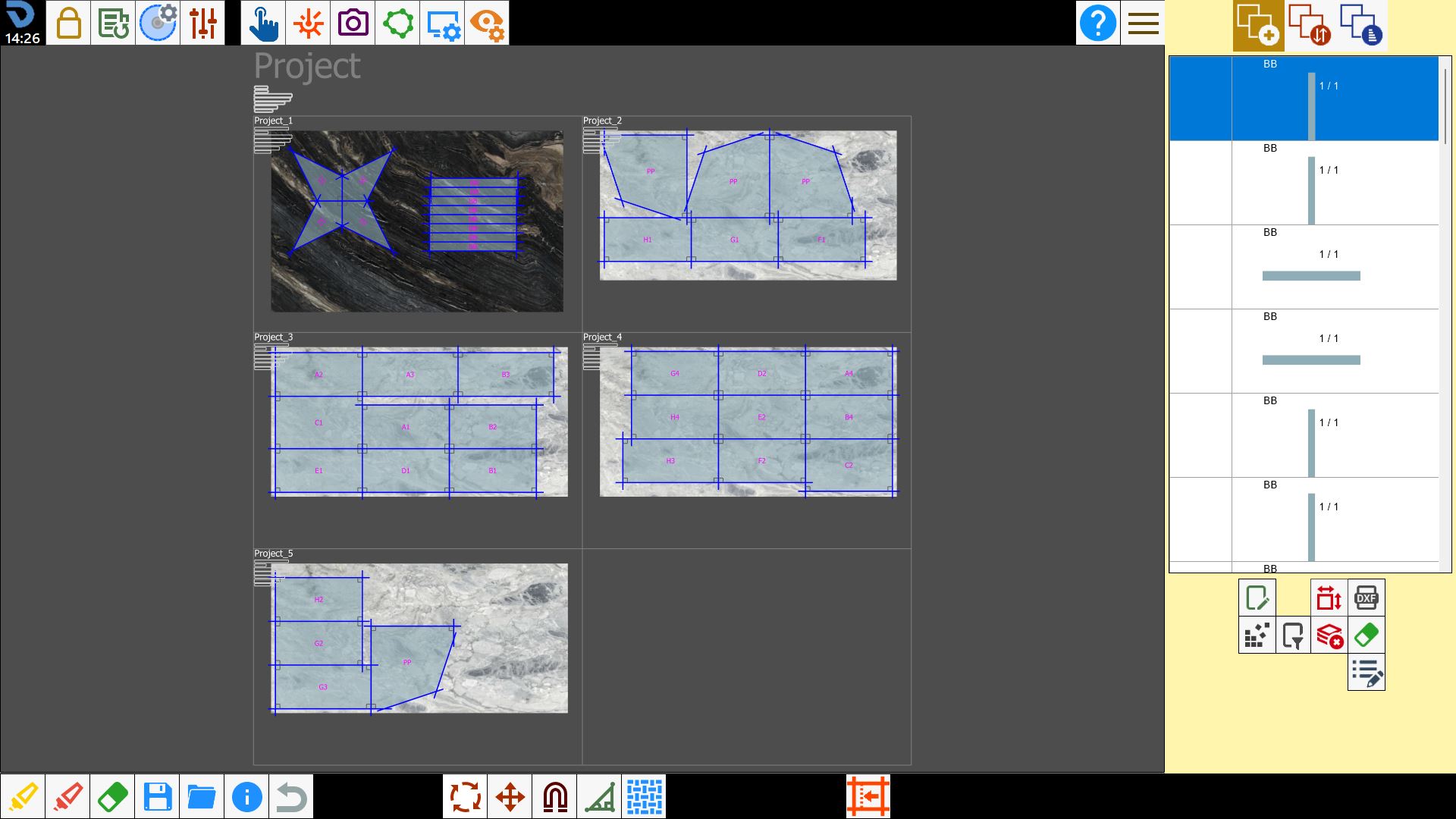

Werkstücke in Platten einfügen

Um Werkstücke in die Platten einzufügen, kann das klassische Verfahren über die Werkstückliste verwendet oder in der Vorschau innerhalb der Werkstückbereiche geklickt werden.
Die Werkstücke werden dann auf der Platte des ausgewählten Arbeitsbereichs eingefügt.

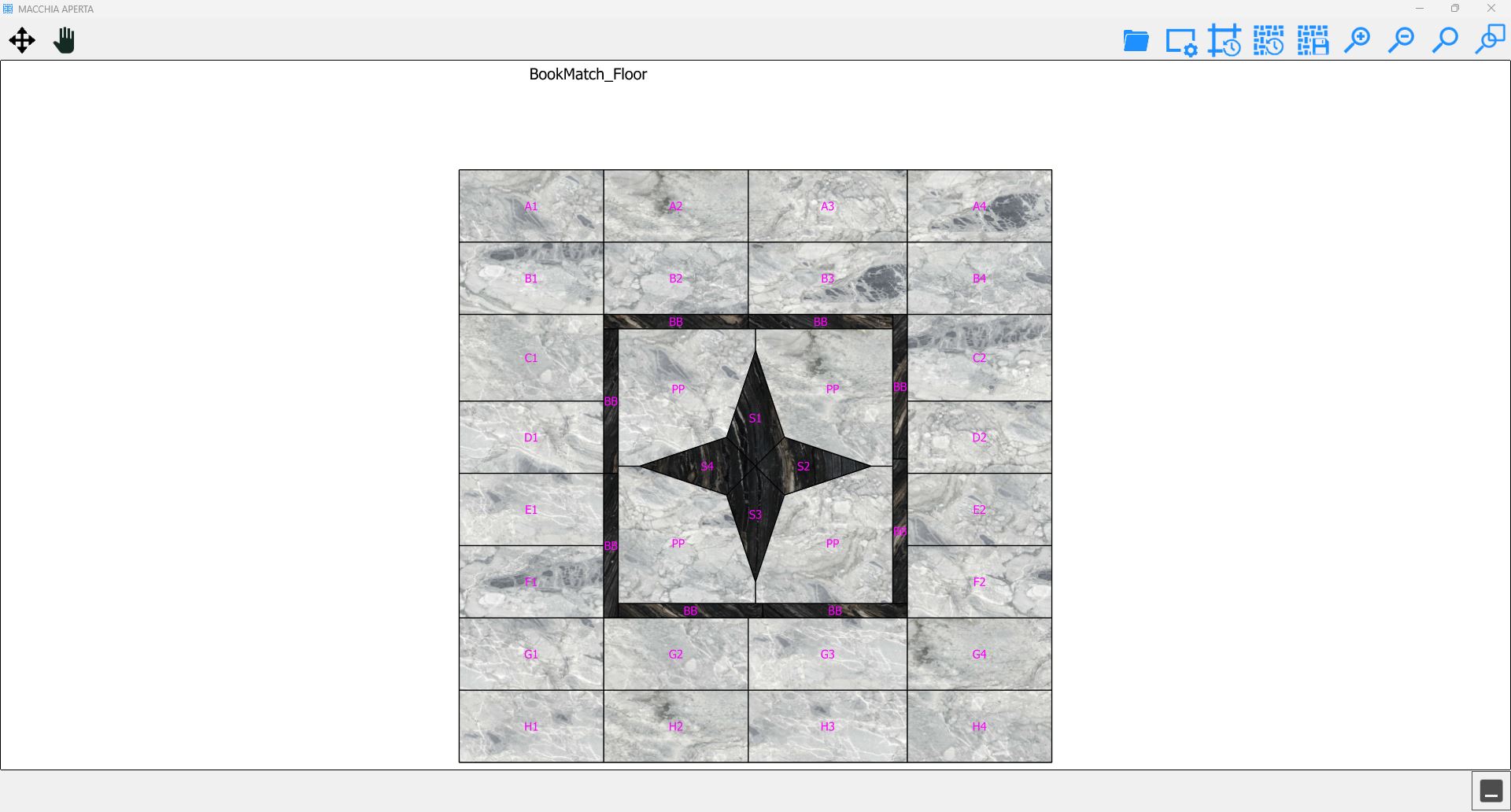

Wird eines der Werkstücke aus der Vorschau gezogen, bewegt es sich auch auf der Platte, sodass der beste Plattenbereich gewählt werden kann, um die Maserungen der verschiedenen Werkstücke aufeinander abzustimmen. Der Vorgang ist auch umgekehrt möglich: Das Werkstück kann von der Platte gezogen werden, und in der Vorschau ist anhand seiner Position erkennbar, ob die Maserungen übereinstimmen.
