Dieses Bedienfeld ermöglicht das Hinzufügen oder Entfernen von Laserreferenzen im Arbeitsbereich.

Schaltflächen

	Linienlaser-Referenz Ermöglicht das Hinzufügen der Linienlaser-Referenz im Arbeitsbereich entsprechend der Maschinenposition.
	Kreuzlaser zeichnen Ermöglicht das Hinzufügen der Kreuzlaser-Referenz im Arbeitsbereich entsprechend der Maschinenposition.
	Alle Zeichnungen löschen Alle in diesem Modus in den Arbeitsbereich eingefügten Linien und Kreuze werden gelöscht.
	Einzelne Zeichnung löschen Ermöglicht dem Bediener, ein im Arbeitsbereich gezeichnetes Laserelement durch Anklicken zu löschen.

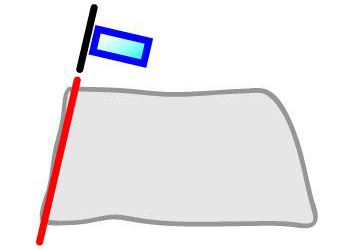

Linienlaser

Der Linienlaser ist ein Werkzeug, das auf die in der Maschine montierte Scheibe ausgerichtet ist. Er dient dazu, Informationen über Position und Ausrichtung der Scheibe auf dem Arbeitstisch zu erfassen.

Um die Referenz zu erfassen, die Maschine an den gewünschten Punkt fahren und die Schaltfläche drücken, um die Richtung des Linienlasers zu erfassen und die Referenz im Arbeitsbereich hinzuzufügen.

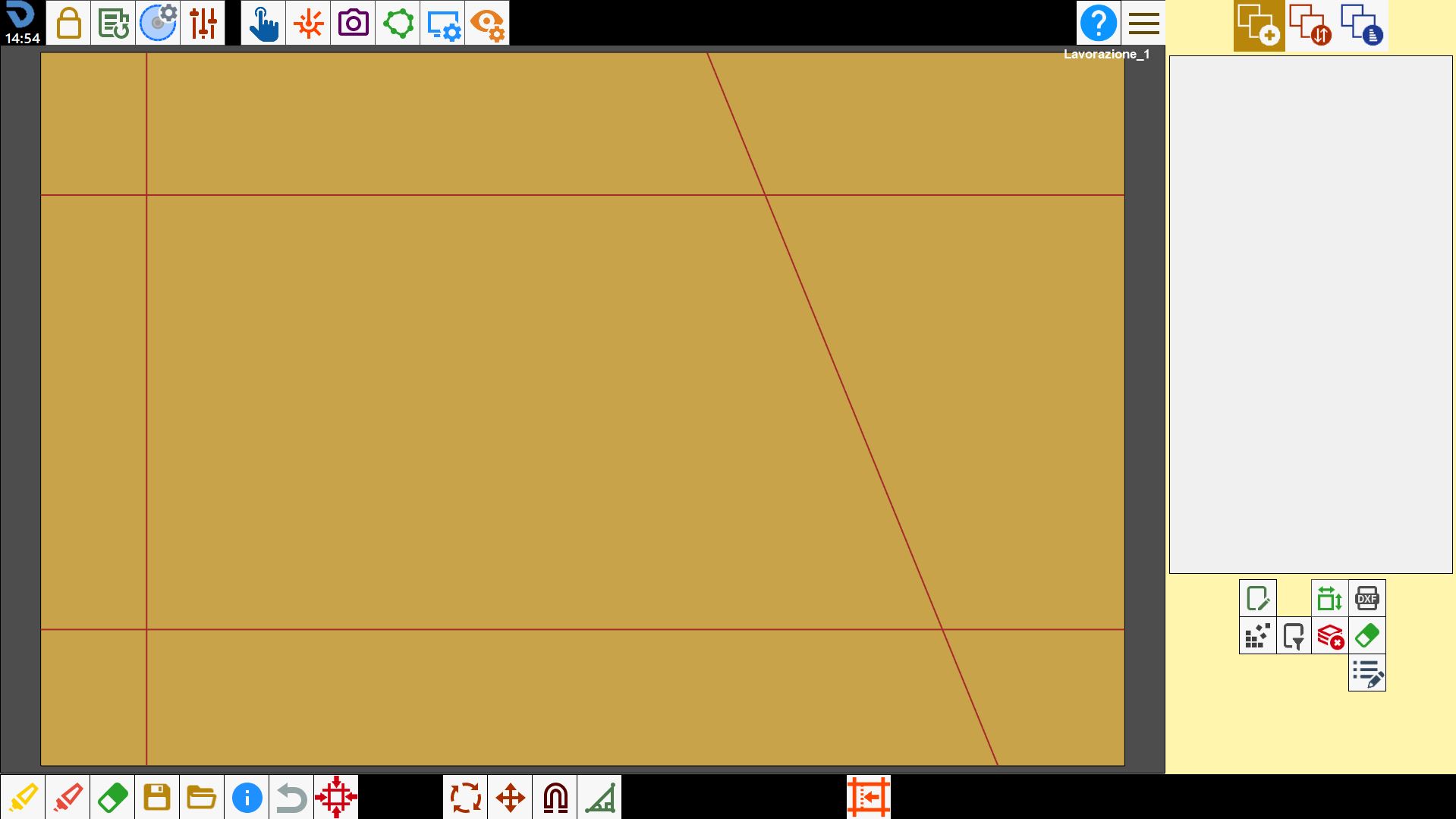

Mithilfe mehrerer Referenzen können der Umfang und die Position der Platte oder eines Werkstücks auf dem Arbeitstisch erkannt werden.

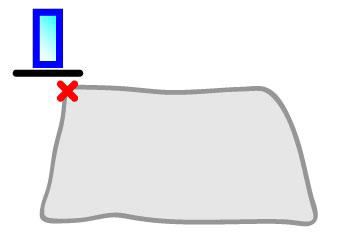

Kreuzlaser

Der Kreuzlaser dient dazu, Informationen über die Position des Laserzeigers auf dem Arbeitstisch zu erfassen.

Um die Referenz zu erfassen, die Maschine an den gewünschten Punkt fahren und die Schaltfläche drücken, um die Position des Kreuzlasers zu erfassen und die Referenz im Arbeitsbereich hinzuzufügen.
Mithilfe mehrerer Referenzen können der Umfang und die Position der Platte oder eines Werkstücks auf dem Arbeitstisch erkannt werden.
