DOC3.5 ZUGRIFF AUF MANUELLE STEUERUNG

Dieses Bedienfeld ermöglicht den Zugriff auf einige manuelle Maschinenbefehle.

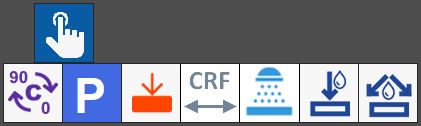

Schaltflächen

	0_ - 90_ Dreht die C-Achse auf 0 oder 90 Grad.
	Parken Die Maschine fährt in die Parkposition.
	Platte antasten Es kann ein beliebiger Punkt auf der Platte ausgewählt werden; an diesem Punkt wird die Antastung ausgeführt.

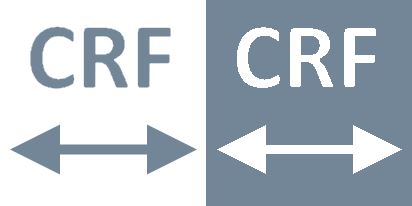

	CRF-Zyklus Diese Schaltfläche startet das Verfahren zur Berechnung des CRF.
	Waschzyklus Startet den Waschzyklus eines Werkstücks oder des gesamten Arbeitstisches manuell.
	Internes Wasser ein-/ausschalten Durch Drücken dieser Schaltfläche wird die Wasserzufuhr durch das Innere des Werkzeugs aktiviert. Die Farbe der Schaltfläche zeigt den Wasserzustand an: Weiß = Aus; Blau = Ein.
	Wasser ein-/ausschalten Durch Drücken dieser Schaltfläche wird die Wasserzufuhr der Hauptleitung aktiviert. Die Farbe der Schaltfläche zeigt den Wasserzustand an: Weiß = Aus; Blau = Ein.

Plattenantastzyklus

Der Antastzyklus ermöglicht die Berechnung der Plattenstärke und die Erfassung der Arbeitstischhöhe mit dem an der Maschine montierten entsprechenden Taster.
Zum Starten die Schaltfläche im Bedienfeld der manuellen Steuerungen aktivieren und anschließend einen Punkt innerhalb der Platte im Arbeitsbereich drücken.

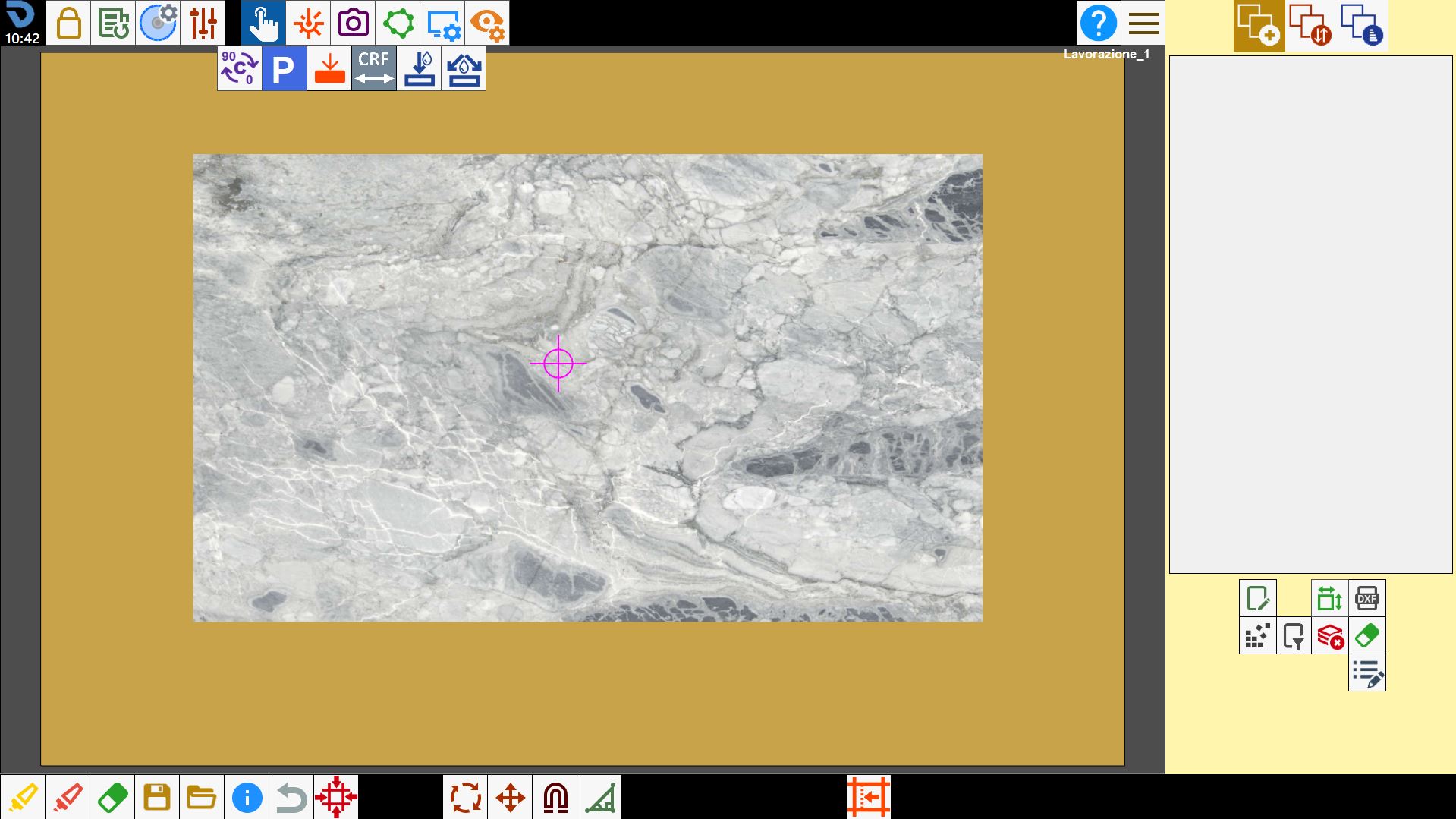

An der ausgewählten Position wird ein Symbol angezeigt, das die Position angibt, an der die Antastung ausgeführt werden soll.

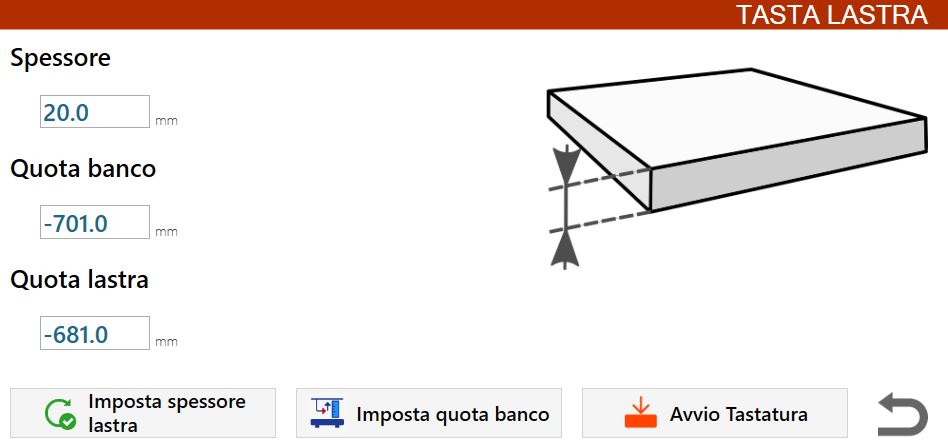

Nach Abschluss des Zyklus durch die Maschine öffnet sich ein Bedienfeld mit einigen durch die Plattenantastung ermittelten Messwerten.

Diese Informationen umfassen:

Dicke	Gemessene Plattenstärke.
Arbeitstischhöhe	Höhe des Arbeitstisches.
Plattenhöhe	Am oberen Rand des auf dem Arbeitstisch liegenden Materials gemessene Höhe.

Die während des Antastzyklus erfassten Daten können mit den folgenden Schaltflächen gespeichert werden:

	Plattenstärke einstellen Ermöglicht das Speichern der mit dem Antastzyklus gemessenen Plattenstärke.
	Arbeitstischhöhe einstellen Ermöglicht das Einstellen der mit dem Antastzyklus gemessenen Arbeitstischhöhe.
	Antastung starten Startet den Antastzyklus an derselben angegebenen Position erneut.

CRF-Messzyklus (Flanschdrehzentrum)

Der CRF-Zyklus ermöglicht das Messen des Abstands der inneren Zahnkante der derzeit in der Maschine montierten Scheibe von der C-Drehachse.
Zum Starten die Schaltfläche im Bedienfeld der manuellen Steuerungen aktivieren und anschließend einen Punkt innerhalb der Platte im Arbeitsbereich drücken.
An der ausgewählten Position wird ein Symbol angezeigt, das die Position angibt, an der die Scheibenschnitte zur Messung des CRF ausgeführt werden müssen.

ACHTUNG!

Während dieses Zyklus werden Schnitte im Material ausgeführt.
Daher wird dem Bediener empfohlen, auf die Position der Platte zu achten, an der der Zyklus gestartet wird, um Beschädigungen zu vermeiden.

Die Maschine führt zwei parallele Schnitte mit der A-Achse auf 0_ aus: den ersten mit C-Achse gleich 0_, den zweiten mit C-Achse gleich 180_.
Nach Abschluss des Verfahrens wird der Bediener aufgefordert, mit einem Maßband oder Messschieber den Innenabstand zwischen den beiden Schnitten auf der Platte zu messen.

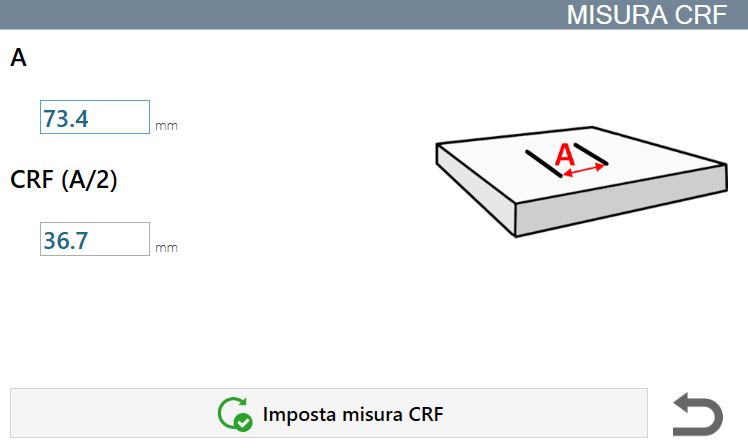

Dieser Messwert muss anschließend in das Feld „A“ des Bedienfelds eingegeben werden, das am Ende des Zyklus geöffnet wird.

Die durchgeführten Messungen müssen in das entsprechende Feld eingegeben werden:

Bis	Innenabstand zwischen den beiden während des Zyklus auf der Platte ausgeführten Schnitten.
CRF (A/2)	Maß des Flanschdrehzentrums der Scheibe. Es wird als Hälfte des Innenabstands zwischen den beiden Schnitten auf der Platte berechnet.

Die während des CRF-Messzyklus erfassten Daten können mit der folgenden Schaltfläche gespeichert werden:

CRF-Maß einstellen
Ermöglicht das Einstellen des mit dem CRF-Zyklus berechneten Werts als CRF-Maß der derzeit in der Maschine montierten Scheibe.
