Machine technical documentation Operational document

Das System wurde entwickelt, um dem Bediener die Programmierung automatischer Schnitte zu erleichtern. Mit der Software ist Folgendes möglich:

  • Position der Platte im Arbeitsbereich der Maschine festlegen und den Materialumfang für die Bearbeitung erstellen

  • Werkstücke mithilfe parametrischer Formen erstellen

  • Mit anderen CAD-Systemen erstellte Formen importieren

  • Eine Liste der zu bearbeitenden Werkstücke erstellen

  • Die beste Position der Werkstücke auf der Platte ermitteln

  • Spezielle Schnittfunktionen einstellen

  • Die Schnittreihenfolge programmieren und die Maschinenbewegung erstellen

  • Die Ausführung der Schnitte am Bildschirm überwachen


Arbeitsbereich und Werkstückliste

Im Folgenden ist eine typische Darstellung des Parametrix-Arbeitsbereichs mit bereits gefüllter Liste der importierten Werkstücke und einem erfassten Bild der Platte dargestellt.

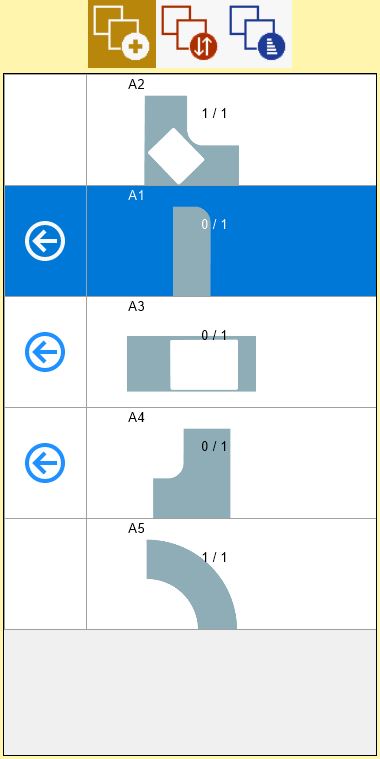

Liste der eingefügten Werkstücke

Wenn ein Werkstück erstellt wird, fügt das Programm es der Werkstückliste hinzu; von der Liste aus kann es in den Arbeitsbereich eingefügt werden. Außerdem können Änderungen am Werkstück vorgenommen und die Anzahl der für die Bearbeitung noch fehlenden Werkstücke kontrolliert werden.

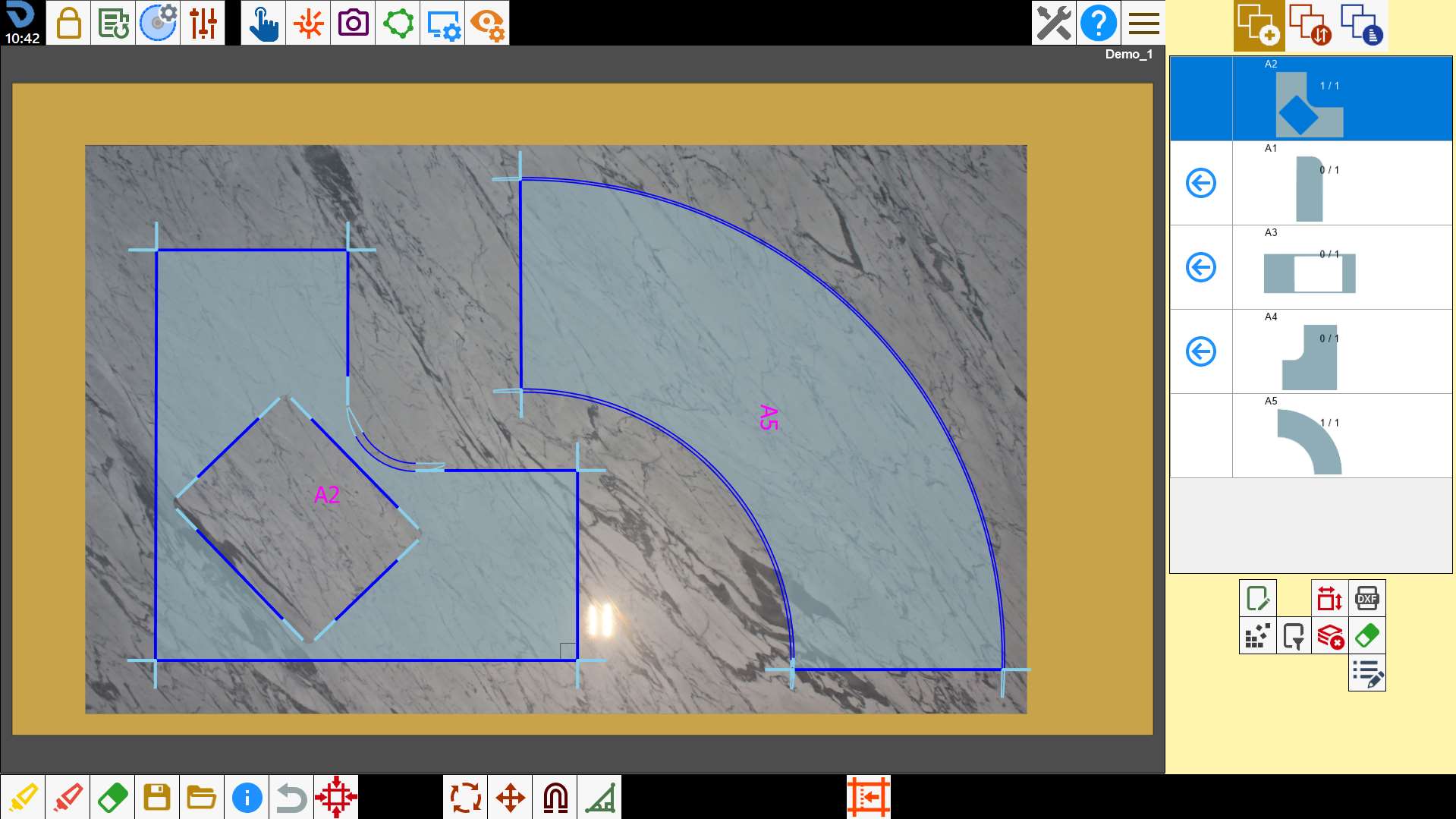

Werkstückpositionierung

Parametrix ermöglicht das Positionieren von Werkstücken innerhalb des Arbeitsbereichs der Maschine, um die Schnittdatei zu erstellen.
Nach dem Erfassen der Platte, dem Erstellen des Umfangs und dem Erstellen der Werkstücke für die Bearbeitung müssen die Werkstücke in die Platte importiert werden. Über die Schaltfläche in der Werkstücktabelle wird das Werkstück in den Arbeitsbereich eingefügt. Es kann mit 1 oder mehreren Werkstücken gleichzeitig gearbeitet werden.


Wenn sich die Werkstücke nicht vollständig innerhalb der Platte befinden, erscheint in der oberen linken Ecke ein Achtungs-/Gefahrensymbol.
Das Erscheinen dieses Symbols weist darauf hin, dass bei der Verwaltung der Schnitte Probleme auftreten können; es wird jedoch keine Programmfunktion gesperrt.

Obere Leiste

Im oberen Bereich des Bildschirms, in der Mitte und links, sind nach dem Logo und der angezeigten Uhrzeit die folgenden Schaltflächen sichtbar:


Die obere Befehlsleiste wird durch einige Schaltflächen ergänzt, die nachfolgend erläutert werden:


Benutzerparameter
Öffnet die Seite mit den technischen Parametern. Für die Verwendung durch einen Techniker bestimmt.


Neue Bearbeitung
Durch Drücken der Schaltfläche zum Abschließen einer Bearbeitung und Starten der nächsten wird ein Bestätigungs-Pop-up aufgerufen.


Werkzeugparameter
Ermöglicht dem Bediener die Verwaltung der Werkzeuge.


Bedienfeld für die Bearbeitungsparameter der Platte
Durch Drücken dieser Schaltfläche kann vom „Werkzeugbedienfeld“ zum Bedienfeld „Plattenparameter“ gewechselt werden.


Zugriff auf manuelle Steuerung
Es kann ein kleines Bedienfeld mit manuellen Befehlen geöffnet werden, beispielsweise zum Drehen der Achse und zum Parken der Maschine.


Laserverwaltung
Diese Funktion aktiviert das Menü zur Plattenerfassung.


Foto zum Arbeitstisch hinzufügen
Mit dieser Funktion kann ein Foto einer Platte aufgenommen oder aus Dateien ausgewählt und im Arbeitsbereich positioniert werden.


Plattenumfang
Mit dieser Funktion kann der Umfang nachgezeichnet werden.


Verwaltung der Arbeitstischanzeige
Diese Funktion öffnet ein kleines Bedienfeld mit Werkzeugen zum Ändern der Größe des Arbeitsbereichs.


Anzeige der Bearbeitungselemente
Diese Funktion öffnet ein kleines Bedienfeld mit Anzeigeinstrumenten.


Seitenbereich

Über die Schaltflächen oben rechts kann der Bediener zwischen den Parametrix-Bildschirmen wechseln.


Jeder Bildschirm ist für einen bestimmten Aspekt der Bearbeitung einer Platte zuständig.


Werkstückpositionierung
Hauptbildschirm von Parametrix.
Folgende Vorgänge werden ausgeführt:

  • Erstellen und Bearbeiten der Werkstücke;

  • Erfassen des Fotos der Platte auf dem Arbeitstisch und ihres Umfangs;

  • Positionieren der Werkstücke im Arbeitsbereich;


Verwaltung der Schnittreihenfolge der Werkstücke
Bildschirm zur Verwaltung der Schnittreihenfolge der Werkstücke.


Optimierung und Verwaltung der Schnitte
Bildschirm zur Optimierung und Verwaltung der Schnitte.
Folgende Vorgänge werden verwaltet:

  • Sortieren und Bearbeiten der Schnitte;

  • Bewegen des Materials mit Saugnäpfen;

  • Waschen des Arbeitstisches;

  • Starten des Schnittprogramms der Maschine;

Unten rechts befinden sich die folgenden Schaltflächen, deren Funktionen später beschrieben werden.


Werkstück bearbeiten
Bedienfeld, über das zusätzliche Bearbeitungen auf die Werkstücke angewendet werden können.


Standardwerkstücke aktivieren/deaktivieren
Ermöglicht das Ausblenden oder Anzeigen der Listeneinträge, die Handelswerkstücken zugeordnet sind.


Werkstück erstellen
Bedienfeld zur Verwaltung der Erstellung und des Imports von Werkstücken in Parametrix.


Nesting
Ordnet die Werkstücke automatisch innerhalb des Plattenumfangs an.


Werkstücke sortieren oder filtern
Funktion, mit der der Bediener einen Filter anwenden und/oder die Werkstücke in der Liste sortieren kann.


Werkstückliste löschen
Ermöglicht das Löschen des gesamten Inhalts der Werkstückliste.


Werkstück löschen
Ermöglicht das Löschen von Werkstücken aus der Werkstückliste.


Zusätzliche Werkstückeigenschaften bearbeiten
Der Bediener kann dem ausgewählten Werkstück zusätzliche Eigenschaften zuweisen und diese ändern.

Untere Leiste

Beim Öffnen der Funktion „Parametrix“ wird die untere Leiste wie nachfolgend dargestellt teilweise geändert:


Diese Leiste wird durch folgende Schaltflächen ergänzt:


Mehrfachauswahl
Mit dieser Funktion können mehrere Werkstücke gleichzeitig ausgewählt oder abgewählt werden.


Alles auswählen
Mit dieser Funktion können alle im Arbeitsbereich vorhandenen Werkstücke ausgewählt oder abgewählt werden.


Werkstück entfernen
Ermöglicht das Entfernen von Werkstücken aus dem Bearbeitungsbereich.


Speichern
Ermöglicht das Speichern des aktuellen Bearbeitungszustands.


Laden
Ermöglicht das Laden eines Projekts oder einer Bearbeitung.


Informationsbedienfeld
Öffnet ein kleines Bedienfeld mit verschiedenen Informationen.


Änderung rückgängig machen
Macht den zuletzt ausgeführten Vorgang rückgängig.


Maschine auf Schnitt
Ermöglicht die Kontrolle der Position des Werkstücks im Arbeitsbereich im Verhältnis zur Position in der Maschine.


Werkstückdrehung
Kleines Bedienfeld, mit dem das ausgewählte Werkstück bzw. die ausgewählten Werkstücke um 90 Grad oder jeweils um eine bestimmte Gradzahl im oder gegen den Uhrzeigersinn gedreht werden können.


Werkstücke bewegen
Kleines Bedienfeld, mit dem das Werkstück in verschiedene Richtungen verschoben werden kann.


Werkstücke magnetisieren
Funktion, mit der zwei Schnitte miteinander verbunden werden können.


Gehrungsschnitt
Kleines Bedienfeld, mit dem an einem Werkstück im Arbeitsbereich ein Gehrungsschnitt ausgeführt werden kann.


Standardwerkstück bearbeiten
Kleines Bedienfeld, mit dem die Abmessungen eines Handelswerkstücks geändert werden können.

;
