Diese Funktion ermöglicht manuelle Kompensationen des Abstands zwischen den Trennköpfen der Maschine.
Sie ist zu verwenden, wenn eine Abweichung zwischen den Abmessungen der programmierten Werkstücke und den gemessenen Maßen der erzeugten Werkstücke festgestellt wird.

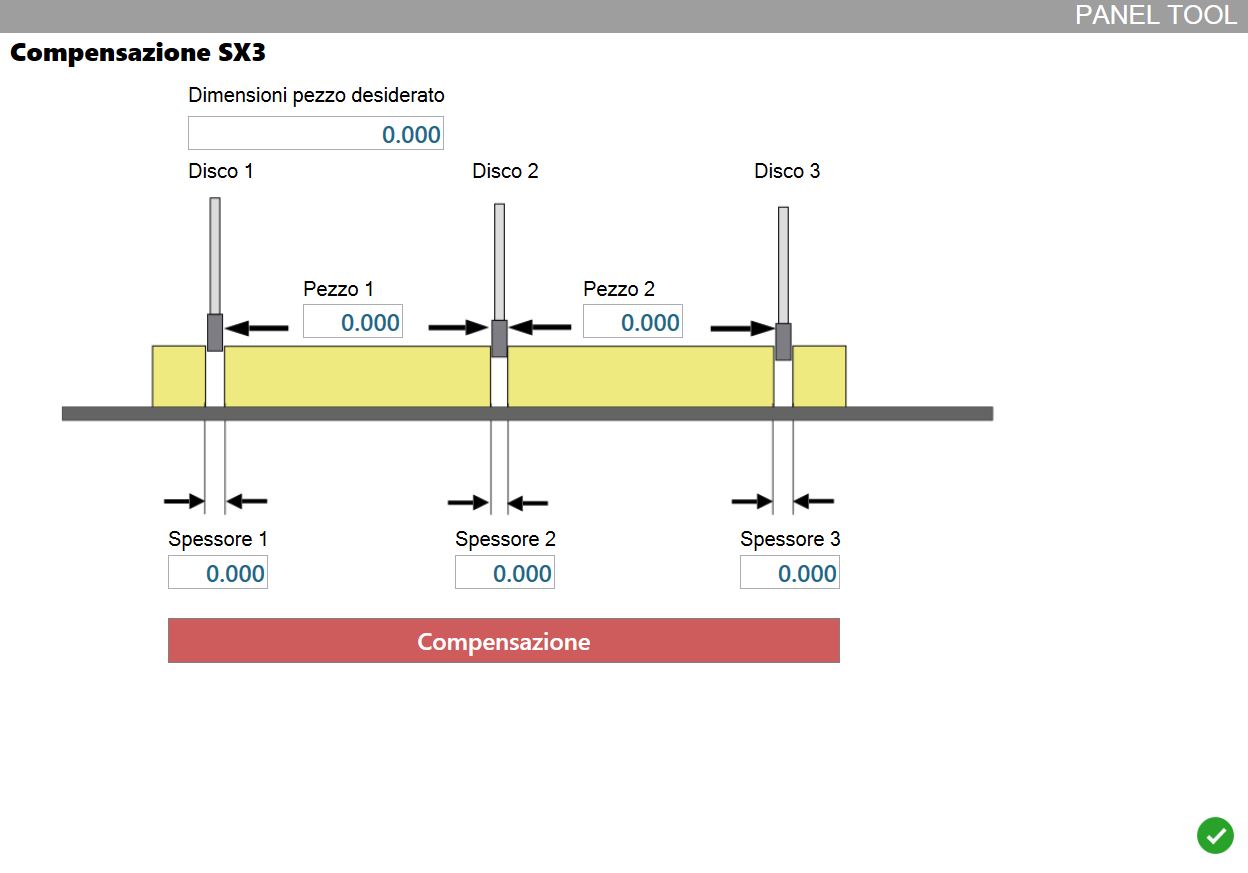

Erforderliche Werte
Während des Kompensationsverfahrens wird der Bediener aufgefordert, diese Werte einzugeben.
Gewünschte Werkstückabmessungen | Programmiertes Maß der Seite der zu prüfenden Werkstücke. |
Werkstück | Gemessenes Maß der Werkstückseite, deren Enden mit der angegebenen Scheibe und der darauf folgenden Scheibe geschnitten wurden. |
Dicke | Stärke der am angegebenen Trennkopf montierten Scheibe. |
Abschließend die Schaltfläche drücken.
 | Kompensation |
Verfahrensablauf

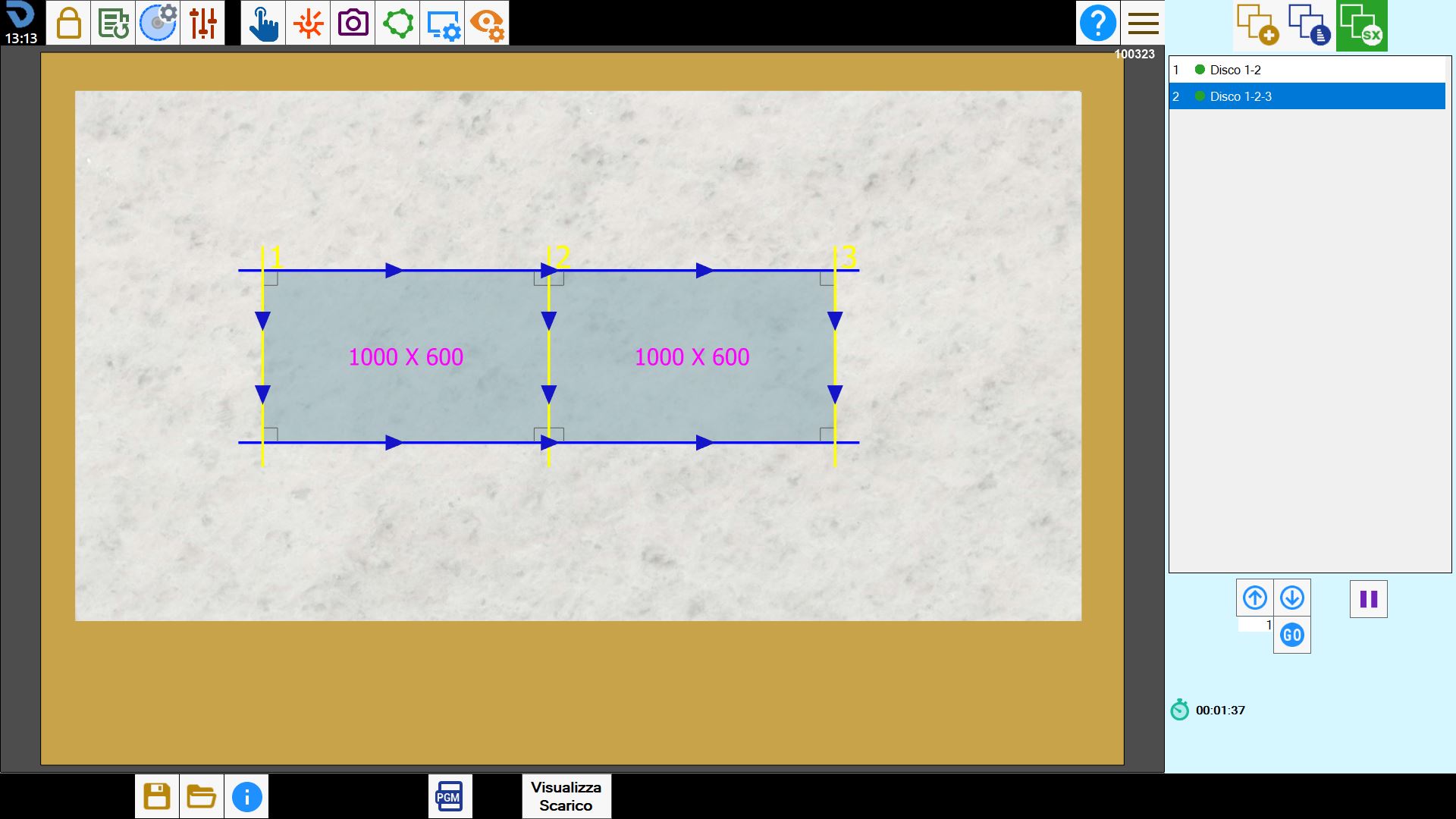

Zunächst zwei rechteckige Werkstücke mit denselben Abmessungen in Parametrix importieren.
Diese zwingend nebeneinander auf einer Platte anordnen, wie in der Abbildung gezeigt, und die Bearbeitung ausführen.

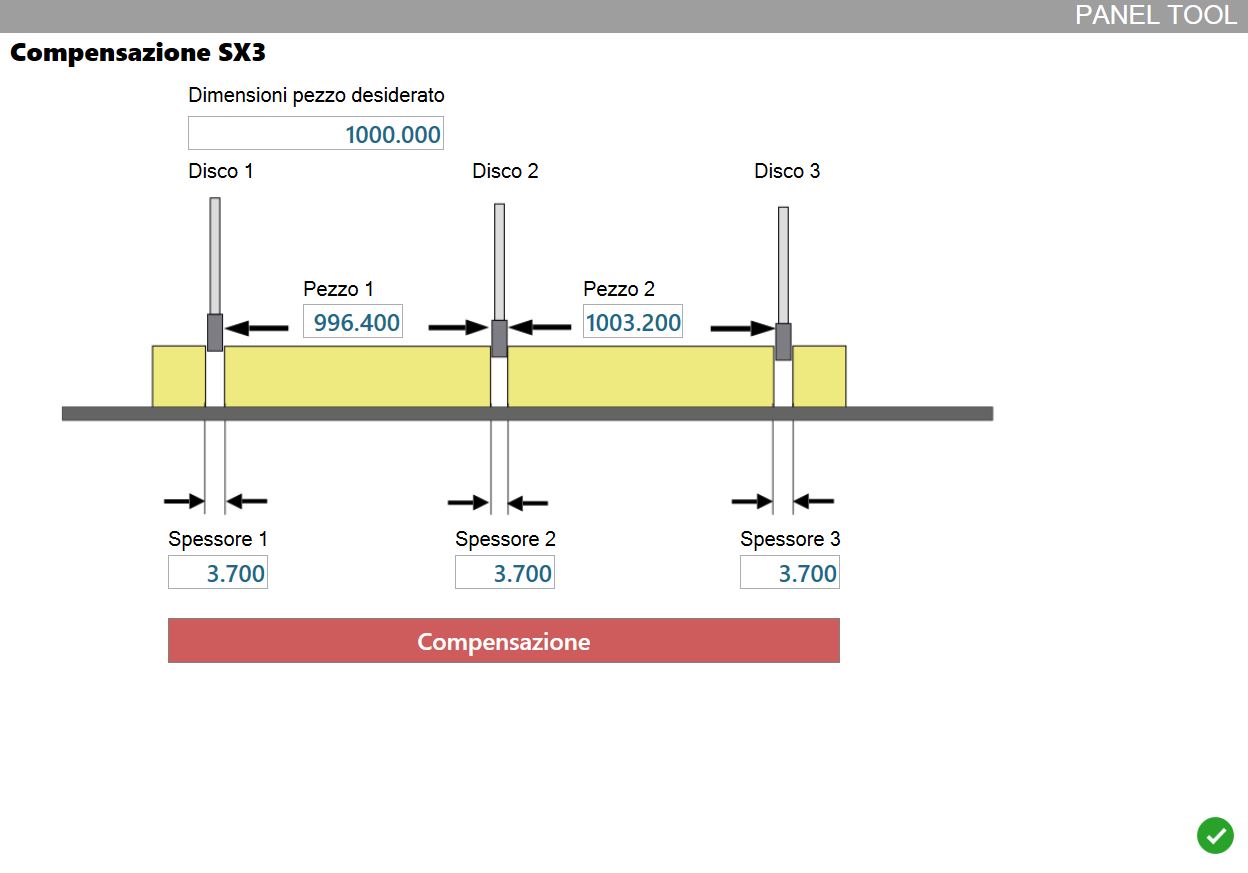

Das Fenster für die manuelle Kompensation der Trennköpfe öffnen und die erforderlichen Felder ausfüllen.
Das ursprüngliche Maß der Seite der programmierten Rechtecke muss eingegeben werden.
Anschließend die gemessenen Maße derselben Seite jedes geschnittenen Rechtecks eingeben und dabei darauf achten, die verwendeten Scheiben anzugeben.
Abschließend die Stärke jeder in der Maschine montierten Scheibe eingeben.
Danach die darunterliegende Schaltfläche drücken, damit Parametrix die an jedem Trennkopf anzuwendende Kompensation berechnet.
