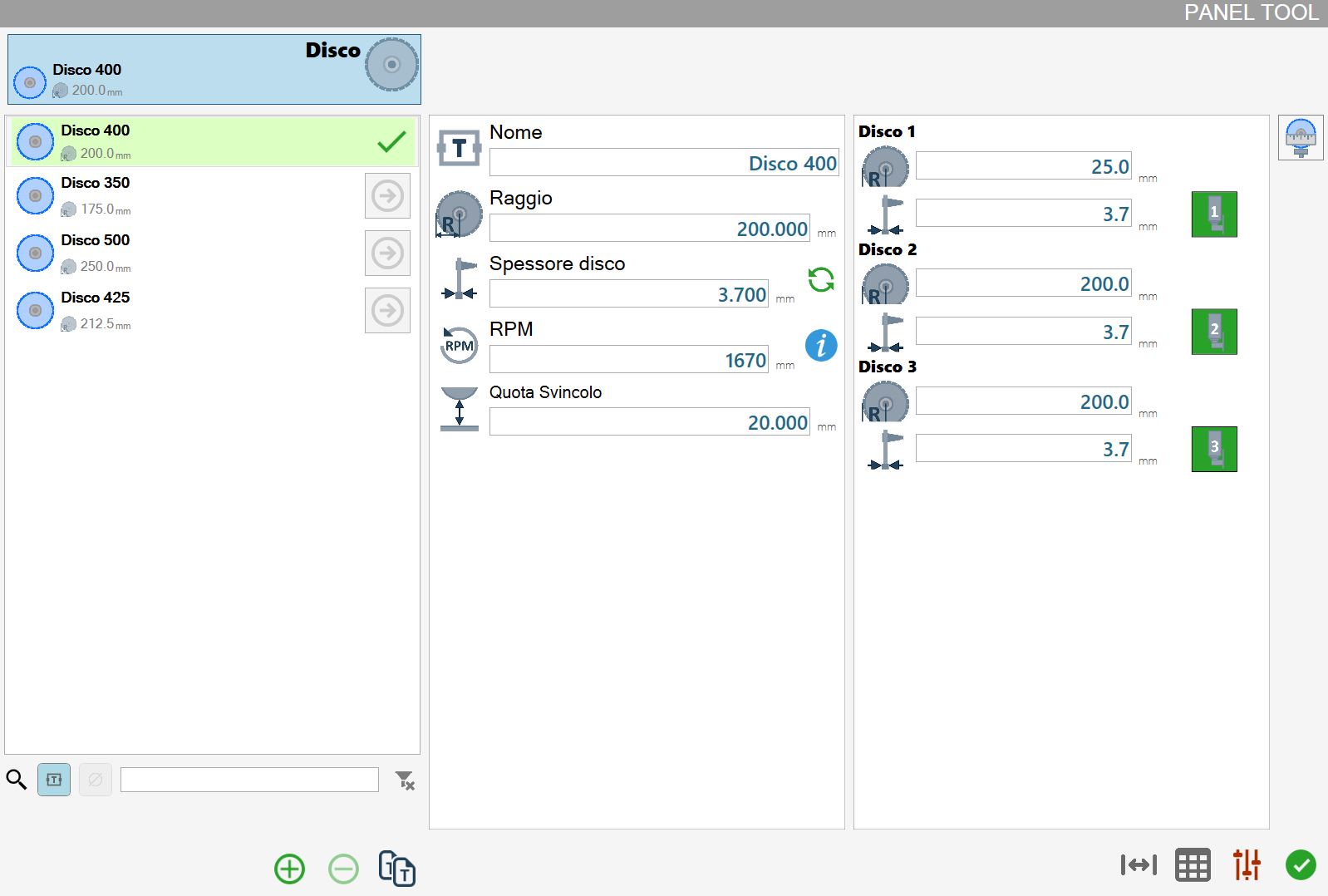

Dieses Bedienfeld ermöglicht dem Bediener die Verwaltung der Scheiben der Maschine.

Parameter

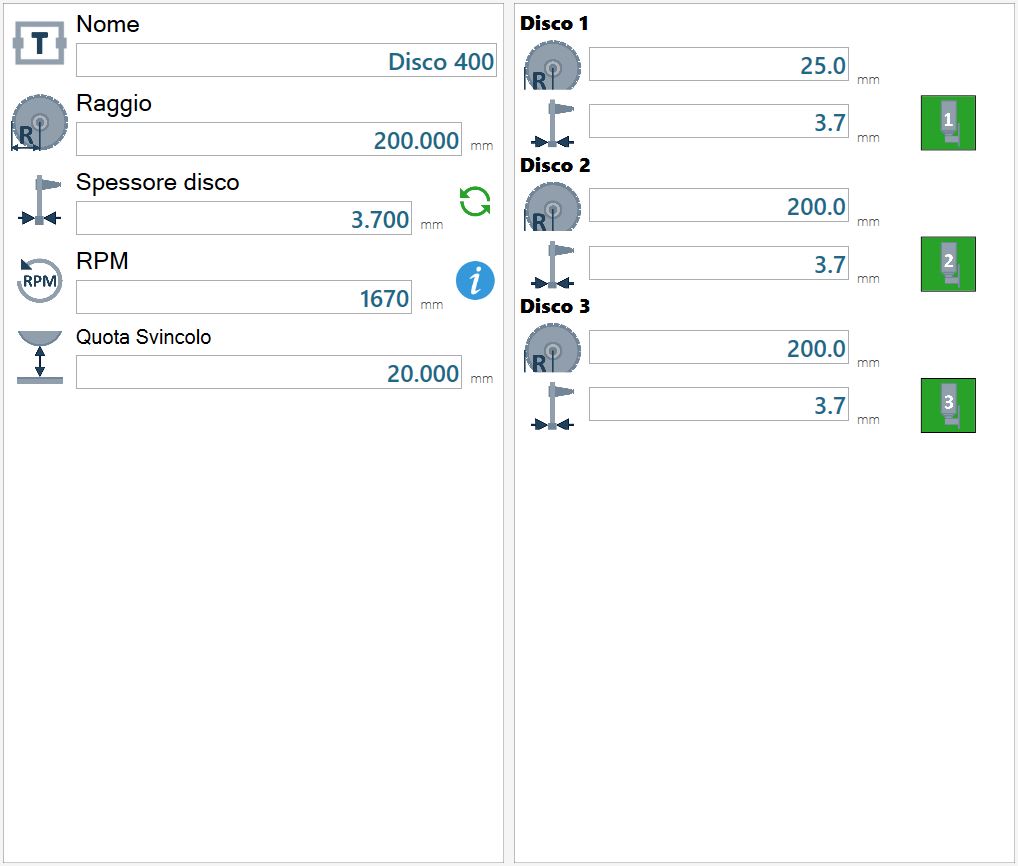

Die Parameter des ausgewählten Scheibensatzes werden in diesem Bereich angezeigt.
Links befinden sich die allgemeinen Parameter des Scheibensatzes, rechts die spezifischen Parameter für die Scheibe, die jedem Trennkopf zugeordnet ist.
Bei Maschinen SX5 oder SX6 werden im rechten Bereich entsprechend 5 bzw. 6 Scheiben angezeigt.

Allgemeine Parameter des Scheibensatzes

Aufgelistet werden die Parameter des linken Bereichs, die sich auf den ausgewählten Scheibensatz beziehen.

	Name Name des Scheibensatzes.
	Radius Radius der Scheiben des Satzes. HINWEIS Alle Scheiben des Satzes müssen denselben Durchmesser haben.
	Scheibendicke Durchschnittliche Stärke der Scheiben des Satzes.
	RPM Umdrehungen pro Minute der Motoren, an denen die Scheiben montiert sind.
	Freifahrposition Freifahrposition des Scheibensatzes.

Außerdem sind folgende Schaltflächen vorhanden:

	Stärke neu berechnen Ermöglicht die Neuberechnung der durchschnittlichen Scheibenstärke.
	RPM-Informationen Öffnet eine Tabelle mit empfohlenen RPM-Werten für den Betrieb der Maschine.

Parameter der einzelnen Scheibe

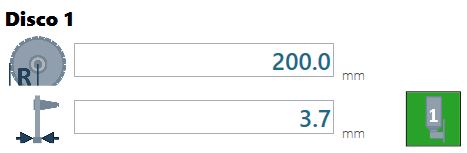

Jedes dieser Elemente zeigt die Parameter der Scheibe, die am jeweiligen Trennkopf montiert ist.

Für jede Scheibe können Radius und Stärke eingestellt werden. Der Bediener kann über die danebenliegende Schaltfläche festlegen, ob die Scheibe aktiviert werden soll.

Scheibe aktivieren/deaktivieren Ermöglicht festzulegen, ob die am entsprechenden Trennkopf montierte Scheibe verwendet werden soll.

Schaltflächen

	Scheibe antasten Startet einen Antastzyklus der Scheibe.
	Kompensation Ermöglicht den Zugriff auf das Fenster für manuelle Kompensationen.
	Vollständige Daten Ermöglicht den Zugriff auf das Fenster zum Bearbeiten der Scheibendaten.

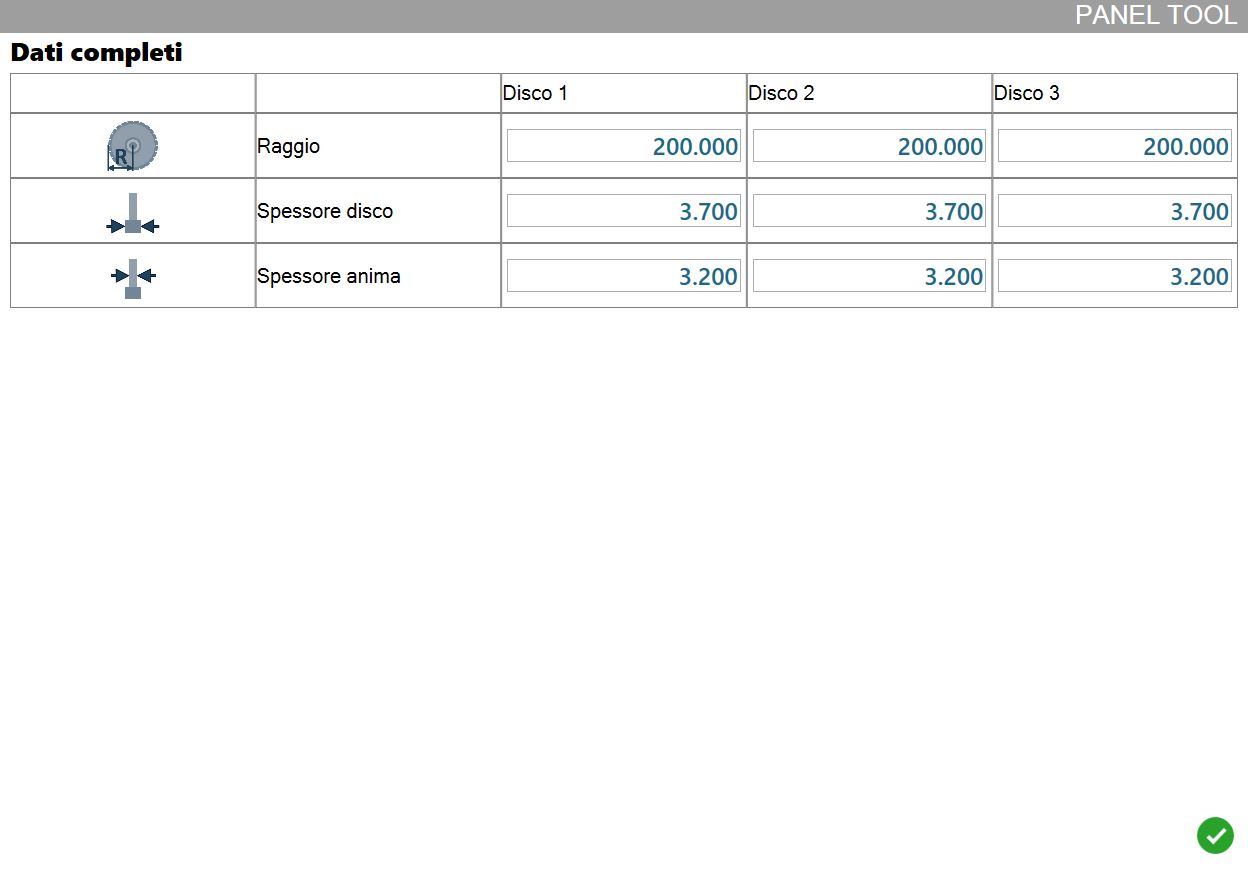

Vollständige Daten

In diesem Fenster kann der Bediener alle Daten des in der Maschine montierten Scheibensatzes ändern.
Insbesondere können Radius, Zahnstärke und Kernstärke jeder Scheibe eingestellt werden.

Insbesondere:

	Scheibendicke Maß der Zahnstärke der Scheibe.
	Kernstärke Maß der Kernstärke der Scheibe.
