Con esta función es posible añadir cortes múltiples.
Este tipo particular de cortes permite crear una serie de cortes paralelos entre sí dentro del mismo grupo, con la posibilidad de disponer de dos grupos, cada uno con su propia dirección configurable.
La interfaz presenta un aspecto similar al siguiente:


Barra lateral

Selección y gestión de grupos de cortes


Creación del primer grupo de cortes
Se crean cortes paralelos respecto a la posición actual de la máquina.
Debajo del botón se muestra la dirección en grados del primer grupo de cortes.


Creación del segundo grupo de cortes
El segundo grupo de cortes se crea de forma análoga al primero, con la diferencia de que la dirección puede ser distinta. Debajo del botón se muestra la dirección en grados del segundo grupo de cortes.


Gestión de los cortes
En este modo es posible realizar algunas modificaciones en los cortes antes de ejecutarlos. Es posible: modificar, desactivar, desplazar, eliminar y añadir pausas antes de ejecutar el corte.

Parámetros de cortes

Para cada uno de los dos grupos de cortes disponibles para el operador es posible introducir hasta 100 configuraciones simultáneas de cortes, con sus respectivos parámetros.


Direcciones ortogonales
Si los dos grupos de cortes tienen direcciones ortogonales entre sí, se mostrará el primer icono verde justo debajo de los botones de selección y gestión de los grupos de cortes. En caso contrario, se mostrará la segunda imagen roja.

Anchura

Distancia entre un corte y otro.

Número

Cantidad de cortes paralelos que se deben crear.


Posición de los cortes
Estos botones están situados junto a cada configuración de corte y permiten al operador decidir si se coloca el corte partiendo de la posición del disco en dirección al motor o, por el contrario, alejándose del motor con los cortes.


Visualizar cortes siguientes/anteriores
Permite al operador visualizar todos los cortes del grupo seleccionado.
Al modificar el grupo seleccionado se vuelve a la primera página del grupo, donde se mostrarán las primeras cuatro configuraciones de cortes del grupo.

Alargamiento de cortes

El operador puede alargar todos los cortes presentes en el primer y segundo grupo al inicio o al final de la medida establecida.


Start
Mediante este parámetro se puede extender el corte en su fase inicial.


End
Mediante este parámetro se puede extender el corte en su fase final.

Borrar y actualizar cortes


Borrar cortes
Al hacer clic en este botón, el operador puede eliminar los cortes creados para comenzar de nuevo con una nueva disposición.


Actualizar cortes
Al pulsar este botón, los cortes se desplazarán a la posición correcta respecto a la máquina.

Eje C

Es posible girar el cabezal de la máquina para ajustar la orientación de los cortes tanto del primer como del segundo grupo.


Girar _90
Al pulsar el botón se produce una rotación de 90_ del cabezal de la máquina desde la posición actual.


Girar -90
Al pulsar el botón se produce una rotación de - 90_ del cabezal de la máquina desde la posición actual.


Rotación del cabezal de la máquina
En el siguiente parámetro es posible especificar el ángulo (en grados) de rotación del cabezal de la máquina.


MDI
Al pulsar este botón se activa la rotación del cabezal de la máquina según el valor establecido en el parámetro anterior.

Espesor

El operador puede definir el espesor de la losa que se va a cortar.


Espesor manual
El operador puede introducir manualmente el espesor de la losa.


Espesor con máquina
El operador puede adquirir el espesor utilizando la máquina: debe llevar la altura de la máquina a la cota deseada y seleccionar el botón. La distancia entre el banco y el disco se considerará como espesor del material.

Ejecución del mecanizado

El operador puede configurar ambos grupos de corte modificando sus respectivos parámetros.
Una vez obtenido el resultado deseado, puede pulsarse el botón «Iniciar ciclo» para ejecutar el mecanizado.

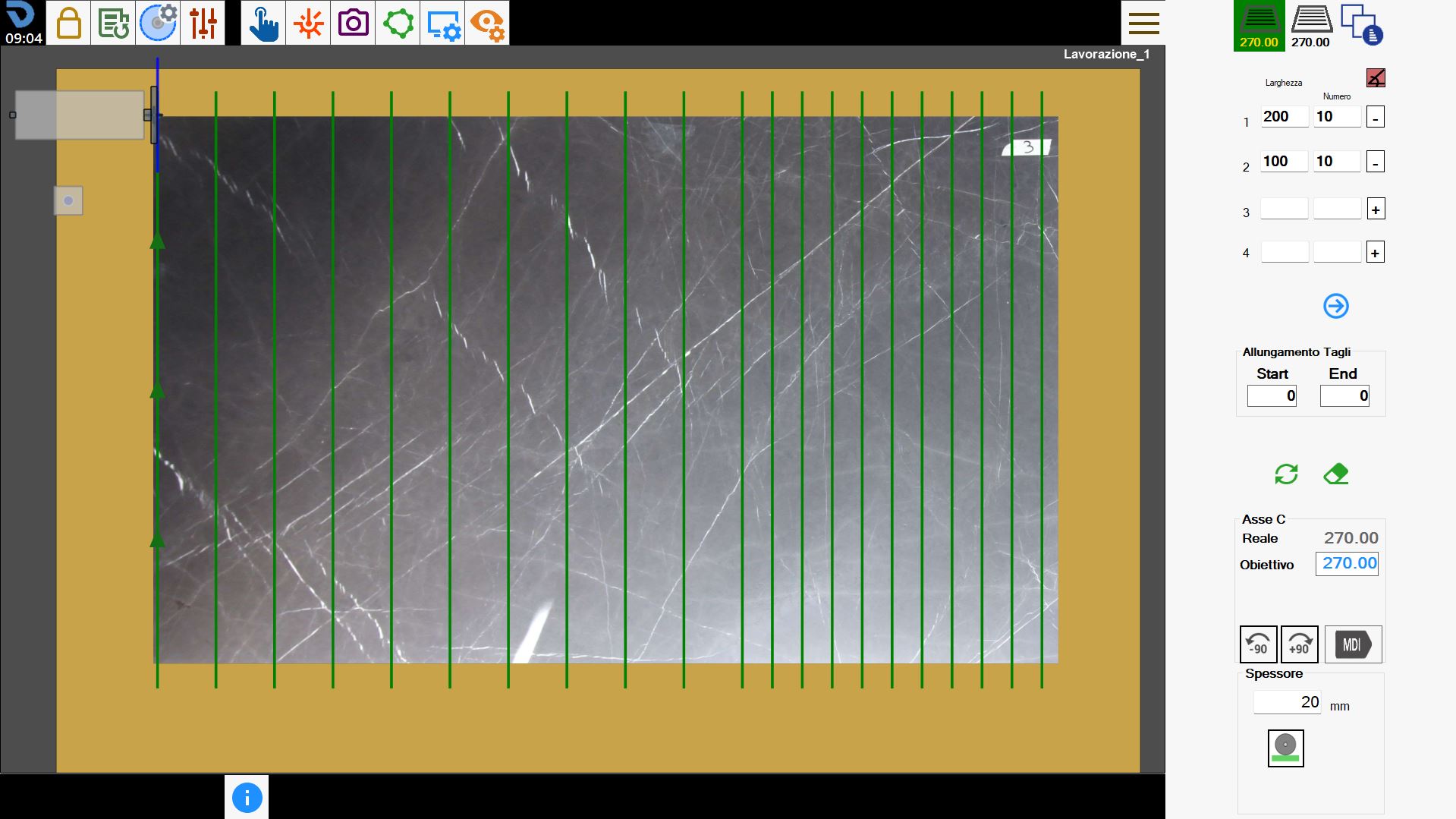

Primer grupo de cortes

En el primer grupo de cortes se definirán uno o varios grupos de cortes modificando los parámetros Anchura, Número y Posición de cortes, además de la rotación del eje C.
En el siguiente mecanizado se han configurado cortes paralelos respecto a la posición actual de la máquina.


Segundo grupo de cortes

De forma similar al primer grupo de cortes, también en el segundo es posible modificar los parámetros para obtener el resultado deseado.

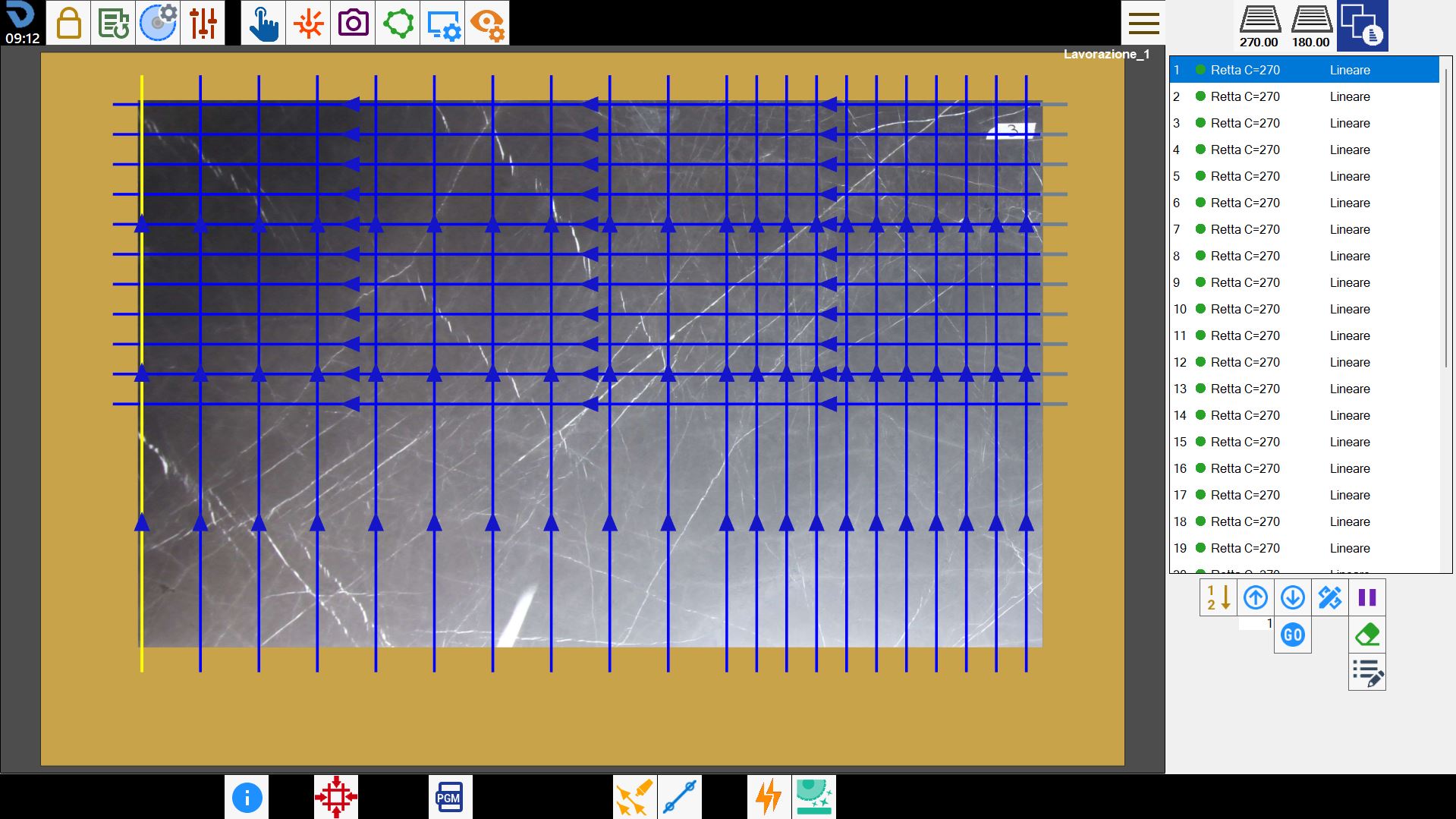

En este mecanizado se ha modificado la dirección de los cortes, realizando algunos cortes ortogonales respecto a los del primer grupo.


Optimización y gestión de los cortes

En esta sección se puede modificar el orden de ejecución de los cortes, con la posibilidad de elegir si se ejecuta o no un corte.


;
