DOC2.8 PULIDO (OPCIONAL)

El programa Pulido permite realizar el pulido mediante distintos tipos de mecanizado. Además, es posible elegir el modo de adquisición de la geometría de la losa: detectando los puntos que determinan los vértices de la superficie (desde tres hasta un máximo de seis) o utilizando una superficie regular (rectángulo) mediante la introducción de la cota cero y del valor de los dos lados.

Modo de mecanizado

Para utilizar este mecanizado, primero debe elegirse uno de los dos modos disponibles seleccionando el botón correspondiente:

NOTA

Los modos «
Selección de rectángulo
» y «
Selección libre de puntos
» son mutuamente excluyentes: al activar uno se desactiva automáticamente el otro.

	Cambiar al modo Selección libre de puntos Al pulsar el botón mostrado en la figura es posible pasar del modo de trabajo que utiliza el rectángulo como figura predefinida al modo en el que la superficie se adquiere mediante la selección de puntos.
	Cambiar al modo Selección rectangular Al pulsar el botón mostrado en la figura es posible pasar del modo de trabajo en el que la superficie se adquiere mediante la selección de puntos al modo que utiliza el rectángulo como figura predefinida.

Modo de entrada/salida

Los botones de la figura permiten modificar la entrada y la salida de la herramienta entre los modos progresivo y estándar.

NOTA

Los modos «
Progresivo
» y «
Estándar
» son mutuamente excluyentes: al activar uno se desactiva automáticamente el otro.

	Cambio a modo progresivo Al activar este modo, al iniciar el programa la máquina se desplazará desde la cota Z de trabajo hasta la cota Z de seguridad y después se dirigirá al primer punto de la superficie que se va a pulir (para el rectángulo, el punto superior izquierdo). A continuación se moverá a lo largo del perímetro de la superficie, disminuyendo progresivamente la cota Z de modo que, al final del recorrido, la herramienta se encuentre a la cota de trabajo. Después de esta fase, la máquina realizará un pulido del perímetro y, una vez finalizado, ejecutará en secuencia los mecanizados seleccionados. Al terminar las secuencias de trabajo, la máquina realizará una pasada por el perímetro de la superficie que se va a pulir y después recorrerá la misma trayectoria elevándose progresivamente en Z hasta alcanzar, al final del recorrido, la cota de seguridad.
	Cambio a modo estándar Al activar este modo, al iniciar el programa la máquina se desplazará desde la cota Z de trabajo hasta la cota Z de seguridad y después se dirigirá al primer punto de la superficie que se va a pulir (para el rectángulo, el punto superior izquierdo). A continuación, manteniendo inmóviles los ejes X e Y, descenderá en Z hasta la cota de trabajo, tras lo cual comenzarán los mecanizados de pulido seleccionados. Al finalizar las secuencias de trabajo configuradas, la máquina se desplazará al primer punto de la superficie que se va a pulir y después ascenderá en Z hasta la cota de seguridad.

Cambio a modo progresivo
Al activar este modo, al iniciar el programa la máquina se desplazará desde la cota Z de trabajo hasta la cota Z de seguridad y después se dirigirá al primer punto de la superficie que se va a pulir (para el rectángulo, el punto superior izquierdo). A continuación se moverá a lo largo del perímetro de la superficie, disminuyendo progresivamente la cota Z de modo que, al final del recorrido, la herramienta se encuentre a la cota de trabajo. Después de esta fase, la máquina realizará un pulido del perímetro y, una vez finalizado, ejecutará en secuencia los mecanizados seleccionados. Al terminar las secuencias de trabajo, la máquina realizará una pasada por el perímetro de la superficie que se va a pulir y después recorrerá la misma trayectoria elevándose progresivamente en Z hasta alcanzar, al final del recorrido, la cota de seguridad.

Cambio a modo estándar
Al activar este modo, al iniciar el programa la máquina se desplazará desde la cota Z de trabajo hasta la cota Z de seguridad y después se dirigirá al primer punto de la superficie que se va a pulir (para el rectángulo, el punto superior izquierdo). A continuación, manteniendo inmóviles los ejes X e Y, descenderá en Z hasta la cota de trabajo, tras lo cual comenzarán los mecanizados de pulido seleccionados. Al finalizar las secuencias de trabajo configuradas, la máquina se desplazará al primer punto de la superficie que se va a pulir y después ascenderá en Z hasta la cota de seguridad.

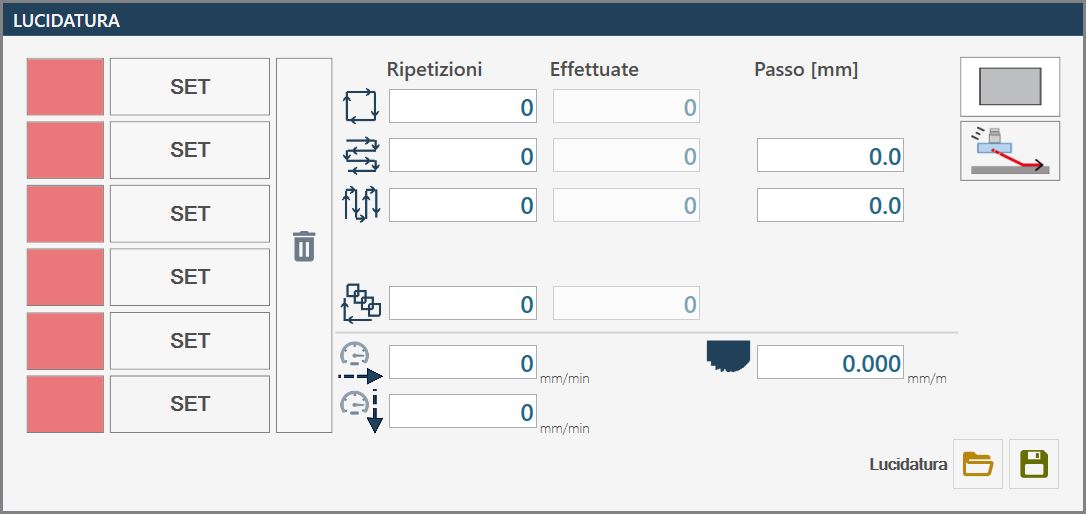

Modo Selección libre de puntos

Este modo se muestra de la siguiente forma:

Parámetros

Posición de puntos

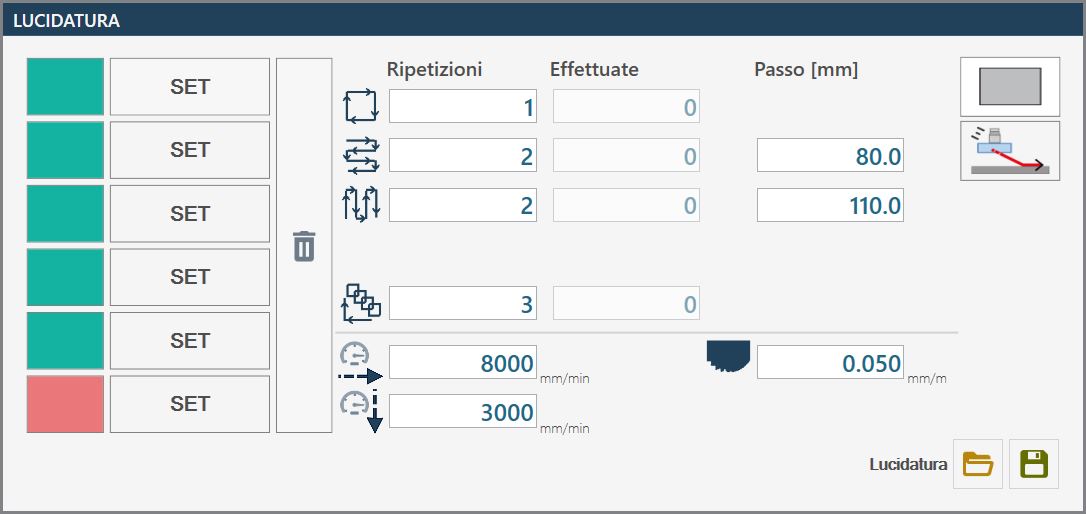

	Set (Establecer) Este botón permite introducir las coordenadas de cada punto. Cuando se ha adquirido la posición, el estado de la figura situada al lado cambia de rojo a verde. NOTA El número de puntos que pueden introducirse va de un mínimo de tres a un máximo de seis.
	Limpiar Este botón permite borrar todas las cotas guardadas si la configuración no es correcta y se desea volver a adquirir los puntos.

Tipos de mecanizado

	Contorno La operación de pulido afectará exclusivamente al área perimetral de la figura geométrica establecida.
	Pasadas horizontales Se realizarán varias pasadas horizontales.
	Pasadas verticales Se realizarán varias pasadas verticales.
	Repetición global Es posible volver a iniciar los ciclos de mecanizado introduciendo el número de repeticiones en la casilla correspondiente. En la casilla de la columna «Realizadas» se muestra el número de repeticiones ejecutadas del mecanizado completo.

Parámetros de mecanizado

Repeticiones	Cada tipo de mecanizado puede repetirse un número de veces fijado en este campo. Si el valor se establece en «0», el mecanizado en cuestión no se realiza.
Realizadas	Se muestra el número de repeticiones realizadas.
Paso [mm]	Indica la distancia entre una pasada y la siguiente, seleccionable para cada tipo de mecanizado.

Parámetros de la herramienta para el pulido

	Velocidad de trabajo Indica la velocidad a la que se ejecutará el mecanizado.
	Velocidad de descenso Indica la velocidad deseada durante el posicionamiento a lo largo del eje Z hasta la coordenada seleccionada.
	Desgaste de la herramienta Permite tener en cuenta el desgaste de la herramienta durante el mecanizado introduciendo el valor de compensación.

Ejecución del modo Selección libre de puntos

¡ATENCIÓN!

Entre un mecanizado y el siguiente, la máquina realiza los desplazamientos sin elevarse hasta la cota de seguridad.

El operador establece la posición de un mínimo de tres y un máximo de seis puntos disponibles, moviendo manualmente la máquina y utilizando los mandos de guardado correspondientes. Una vez completada la definición de los puntos, se configuran los parámetros de mecanizado para cada tipo de pulido deseado. Al mismo tiempo, se establecen también los parámetros específicos de la herramienta que se utilizará para el pulido.

En cualquier momento antes de iniciar el ciclo de pulido, el operador puede modificar el modo de entrada y salida de la herramienta seleccionando una de las dos opciones disponibles.

Una vez completada la configuración, es necesario inclinar el eje A de la máquina a 90_ e iniciar la rotación del disco. A continuación, el operador puede ejecutar los ciclos programados pulsando el botón «Iniciar ciclo». Durante la ejecución, el progreso puede supervisarse mediante la columna «Realizadas», que muestra los ciclos completados para cada tipo de pulido seleccionado.

Modo Selección rectangular

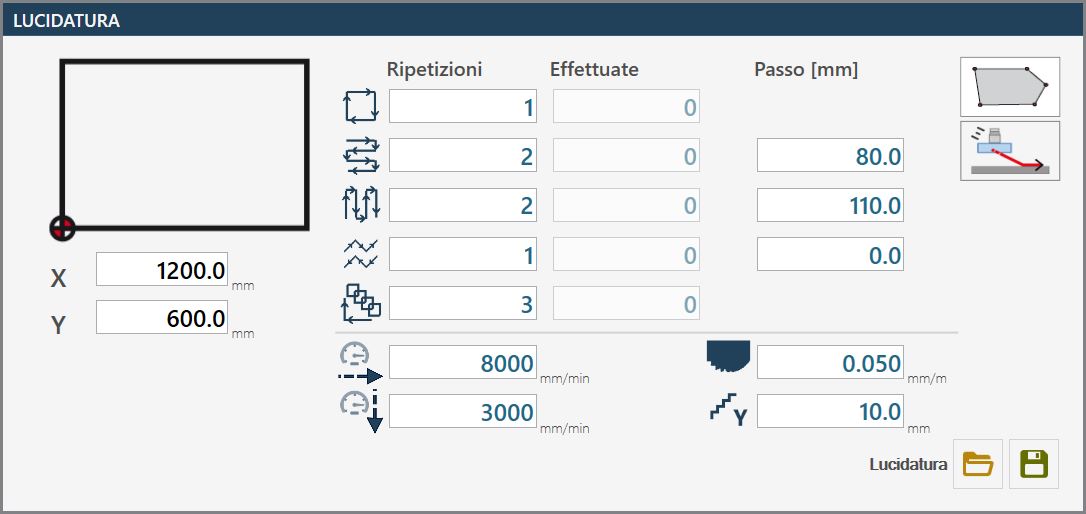

Este modo se muestra de la siguiente forma:

Parámetros

Posición del rectángulo

	Lados del rectángulo La figura sobre la que se realiza el mecanizado está determinada por los valores asignados a Y y X, que corresponden a los lados del rectángulo. Las coordenadas del vértice inferior izquierdo del rectángulo se adquieren mediante los respectivos botones de reset situados debajo de cada eje. Es necesario restablecer ambos valores.

Parámetros de mecanizado

Consulte el modo parámetros de mecanizado Selección libre de puntos para los mecanizados: Contorno, Pasadas horizontales/verticales y Repetición global.

En zigzag
Se realizarán pasadas en zigzag.

Parámetros de la herramienta para el pulido

Consulte Parámetros del disco Selección libre de puntos para los parámetros del disco: Velocidad de trabajo, Velocidad de descenso y Desgaste del disco.

Paso del eje Y para Zigzag
Para el modo de pulido en zigzag es posible modificar el paso de mecanizado en Y, permitiendo dividir la trayectoria de trabajo en varias pasadas. Si se mantiene el valor en cero o se establece un valor mayor que el asignado al parámetro B, el paso de pulido a lo largo del eje Y coincidirá con el valor de B.

Ejecución del modo Selección rectangular

¡ATENCIÓN!

Entre un mecanizado y el siguiente, la máquina realiza los desplazamientos sin elevarse hasta la cota de seguridad.

El operador define la posición del rectángulo destinado al pulido moviendo manualmente la máquina y modificando los valores de las coordenadas correspondientes. Una vez completada la definición del rectángulo, se configuran los parámetros de mecanizado para cada tipo de pulido deseado. Al mismo tiempo, se establecen también los parámetros específicos de la herramienta empleada para el pulido.

En cualquier momento antes de iniciar el ciclo de pulido, el operador puede modificar el modo de entrada y salida de la herramienta seleccionando una de las dos opciones disponibles.
