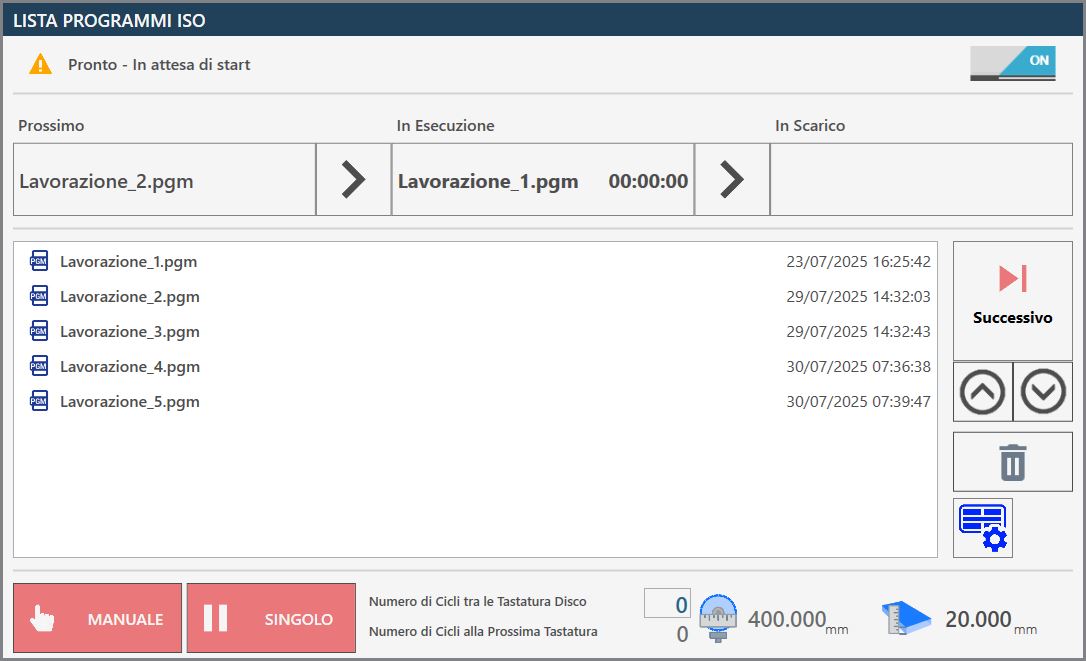

La página Lista de programación de archivos ISO permite ejecutar varios programas consecutivamente, creados previamente con programas CAD-CAM, para máquinas con dos áreas de trabajo, máquinas Twin o programas con varios mecanizados creados mientras la máquina ya está en funcionamiento.

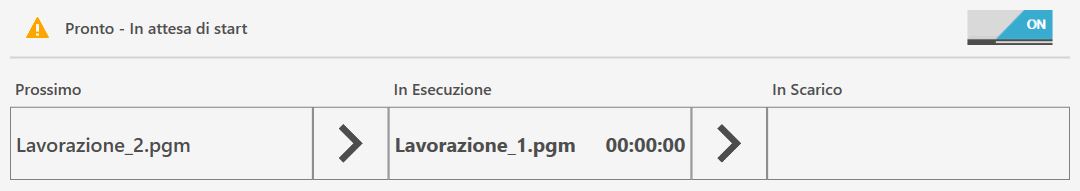

Barra superior

En la barra superior se muestra información de supervisión del estado de avance de la lista

	Activación/Desactivación de la Lista de programas ISO Este botón, situado en la parte superior derecha del panel Lista de programas ISO, permite activar/desactivar la función.
	Estado de ejecución de la lista Indica si la lista se está ejecutando actualmente o no.
	Barra de progreso de la lista Muestra el progreso y el estado de avance de la ejecución de la lista.

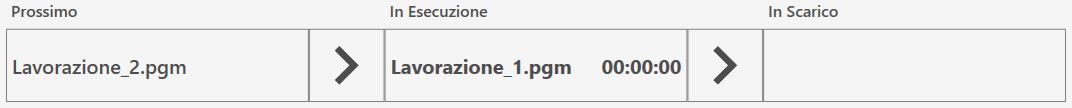

Barra de progreso de la lista

Esta barra de progreso proporciona información sobre el estado de ejecución del programa ISO en curso y, al mismo tiempo, ofrece una visión general del siguiente programa de la lista y del que ya ha completado la fase de mecanizado y ha pasado a la descarga.

En la imagen anterior todavía no se muestra ningún programa en fase de descarga, ya que la ejecución de la lista no se ha iniciado y aún no se ha procesado ninguna pieza. Por el contrario, si solo hay un archivo ISO en la lista o si el mecanizado ya se ha iniciado y todos los demás archivos ya se han ejecutado, la sección Siguiente estará vacía.

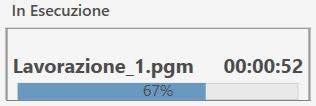

Durante la ejecución, se mostrará en tiempo real el estado de avance del programa, como se ilustra a continuación.

Menú lateral

En el lado derecho del panel de ventosas hay algunos botones relacionados con la gestión de los archivos individuales de la lista de programas.

	Ejecutar programa siguiente Pasa directamente a la ejecución del siguiente programa de la lista.
	Mover elemento seleccionado hacia arriba Desplaza hacia arriba el archivo ISO seleccionado dentro de la lista de archivos que deben ejecutarse.
	Mover elemento seleccionado hacia abajo Desplaza hacia abajo el archivo ISO seleccionado dentro de la lista de archivos que deben ejecutarse.
	Eliminar elemento seleccionado Elimina de la lista el elemento actualmente seleccionado. Si hay varios elementos seleccionados, solo se eliminará el primero de la selección.

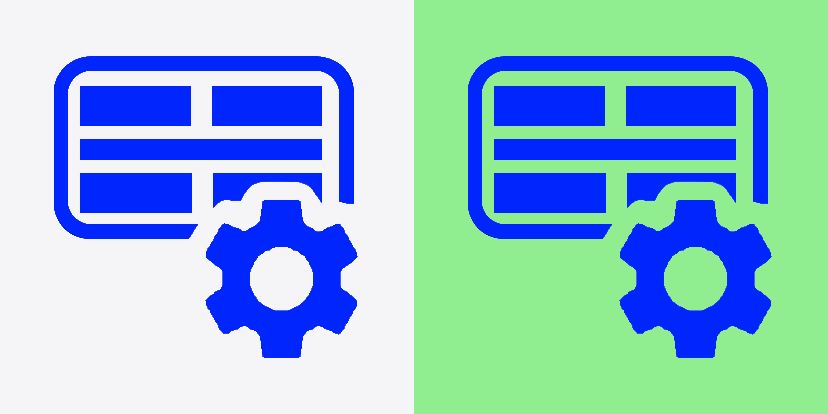

	Panel de ventosas Acceso al panel para gestionar las ventosas.

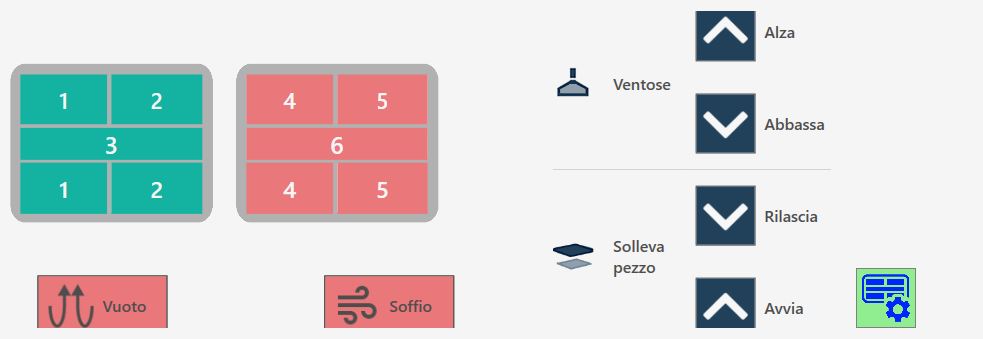

Panel de ventosas

Es posible utilizar las ventosas en modo manual para desplazar piezas de una zona de trabajo a otra.

Botones de ventosas

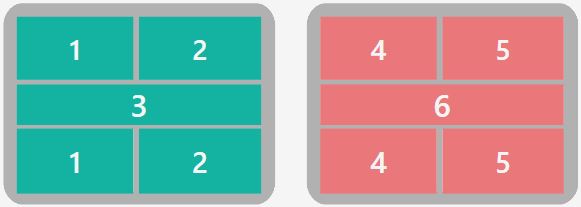

	Activación / desactivación de ventosas La pantalla muestra el grupo de ventosas visto desde arriba en las distintas zonas en las que está dividido. Al pulsar la zona correspondiente, cambia su estado. Si está en verde, indica que la zona está preparada para realizar el vacío. Si está en rojo, indica que la zona está preparada para el soplado.
	VENTOSAS: SUBIR - Aparcamiento de ventosas Al pulsar el botón, las ventosas se retraen para llevarlas a la zona de reposo/aparcamiento.
	VENTOSAS: BAJAR - Preparar ventosas Al pulsar el botón, las ventosas descienden desde la zona de aparcamiento hasta el final de carrera. Es importante que las ventosas dispongan del espacio necesario para salir completamente.
	ELEVAR PIEZA: LIBERAR - Descarga de la pieza Al pulsar el botón, el eje Z baja hasta que el material entra en contacto con la superficie de trabajo, se apaga la bomba de vacío y se activa el soplado de todas las ventosas para desprender la pieza. Tras esperar un tiempo de espera, el eje se eleva hasta la cota de seguridad.
	ELEVAR PIEZA: INICIAR - Elevación de la pieza Con este mando, las ventosas se ponen en contacto con el material, se activa la bomba de vacío en las zonas marcadas en verde y el soplado en las zonas marcadas en rojo y, cuando el vacuostato indica que se ha generado el vacío, el eje se eleva hasta la posición establecida para los movimientos. ¡ATENCIÓN! Preste atención a las ventosas activas y utilice la mayor superficie posible para elevar la pieza.
	SOPLADO - Mando de soplado El botón activa o desactiva el soplado de las ventosas que no están configuradas para el vacío. El indicador muestra si el soplado está activado (verde) o desactivado (rojo).
	VACÍO - Mando de la bomba de vacío Este botón enciende y apaga la bomba de vacío. El indicador muestra si la bomba está encendida (verde) o apagada (rojo).

Condiciones de seguridad

Preste especial atención a las ventosas activas durante la elevación, asegurándose de que las áreas utilizadas sean suficientes para elevar la pieza que se va a mover. Procure utilizar siempre la mayor superficie de vacío disponible para sujetar la pieza y compruebe que no haya defectos ni roturas en el material que puedan generar peligros o problemas de funcionamiento de la máquina.
Una vez encendida la bomba de vacío, solo puede apagarse mediante las funciones automáticas previstas para ello. Pulsar el botón de reset o la seta de emergencia no tiene ningún efecto sobre la bomba de vacío, que seguirá funcionando. El apagado de la bomba puede forzarse mediante el botón correspondiente dentro de la página «Mandos adicionales».
En los procedimientos automáticos, antes de elevar la pieza se comprueba el estado del vacío mediante un sensor específico: si no se detecta un valor de vacío suficiente, aparece la alarma «falta de vacío». La bomba seguirá activa hasta que el vacuostato detecte un valor correcto o hasta que se desactive desde la página «Mandos adicionales».

Barra inferior

En la parte inferior de la barra se muestran algunas funciones relacionadas con la ejecución de la lista de programas ISO, además de la supervisión tanto de la herramienta como de la losa.

Gestión de la ejecución de la lista

En la parte inferior se encuentran además los dos botones relativos a los modos de ejecución de los programas:

	Manual / automático Define si el estado de la máquina es manual o automático.
	Individual / siguiente automático Define si el siguiente programa se iniciará automáticamente o no.

Supervisión de la losa y la herramienta

En el centro y a la derecha de la barra inferior, el operador puede configurar controles periódicos del diámetro de la herramienta, estableciendo comprobaciones a intervalos definidos en función del número de ciclos realizados.

	Número de ciclos entre palpados del disco Especifica el número de ciclos que deben transcurrir entre una operación de palpado del disco y la siguiente.
	Número de ciclos hasta el próximo palpado Indica el número de ciclos restantes antes de la siguiente operación de palpado del disco.
	Diámetro de la herramienta Se muestra el valor del diámetro del disco.
	Espesor de la losa Se muestra el espesor de la losa.

Ejecución de la Lista de programas ISO

Si la Lista de programas ISO está desactivada, el interruptor situado en la parte superior derecha del panel aparecerá apagado; por tanto, será posible activar la función simplemente haciendo clic en este botón.

La lista de programas ISO se amplía automáticamente a medida que se generan archivos ISO en Parametrix; en cualquier caso, el operador puede recolocar elementos dentro de la lista o eliminarlos según sus necesidades.

Antes de proceder con la ejecución de la lista, el operador puede establecer el número de ciclos que se ejecutarán entre las operaciones de palpado de la herramienta.
A continuación se actualizará y mostrará el número de ciclos restantes hasta el siguiente palpado.

El operador inicia la ejecución de la lista de programas pulsando el botón «Iniciar ciclo». De este modo, los programas se ejecutan secuencialmente, mostrando simultáneamente el programa en curso, el que se ejecutará a continuación y el que ya ha finalizado.

Si el modo de ejecución de los programas está configurado como Manual e Individual, la ejecución de la lista se interrumpirá al finalizar el programa en curso, justo después de preparar el siguiente programa que debe ejecutarse.
En ese caso, el operador puede pulsar el botón Siguiente cuando lo considere oportuno y continuar la ejecución volviendo a pulsar el botón «Iniciar ciclo»
