DOC3.1.3.2 COLOREAR LAS CAPAS

Esta función permite colorear uno o varios cortes de piezas creadas a partir de DXF.


Botones


Cambiar color de capa

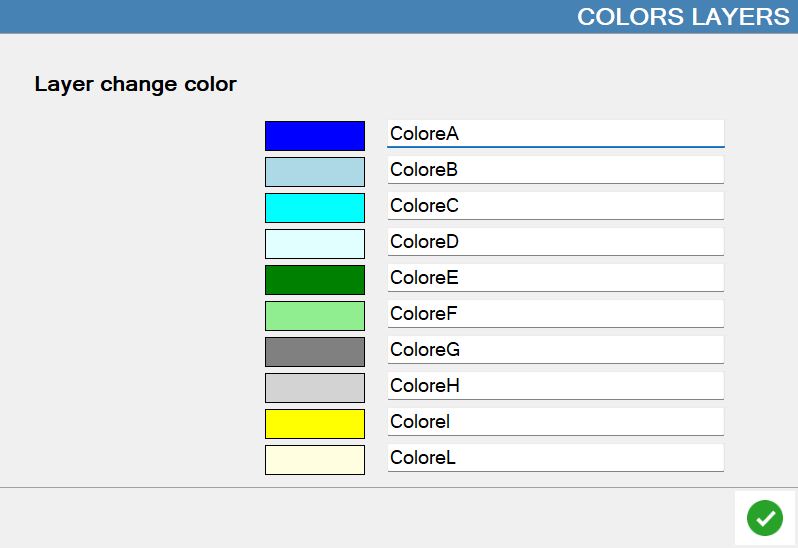

Pulse el botón de cada fila para cambiar el color asociado a la capa correspondiente.

Procedimiento

Para asociar un color a los cortes de una pieza es necesario:

  • Crear una capa en el software CAD;

  • Asignarle un color en el panel correspondiente de Parametrix;

  • Dibujar una línea (o curva) sobre la que representa el corte que se desea colorear dentro de la capa.

Una vez importada la pieza, el corte sobre el que se ha dibujado la línea en la Color Layer tendrá el color configurado en Parametrix (no el configurado en el DXF).

NOTA

La línea dibujada sobre el corte que se desea colorear debe superponerse completamente a la línea que representa el corte.

Ejemplo

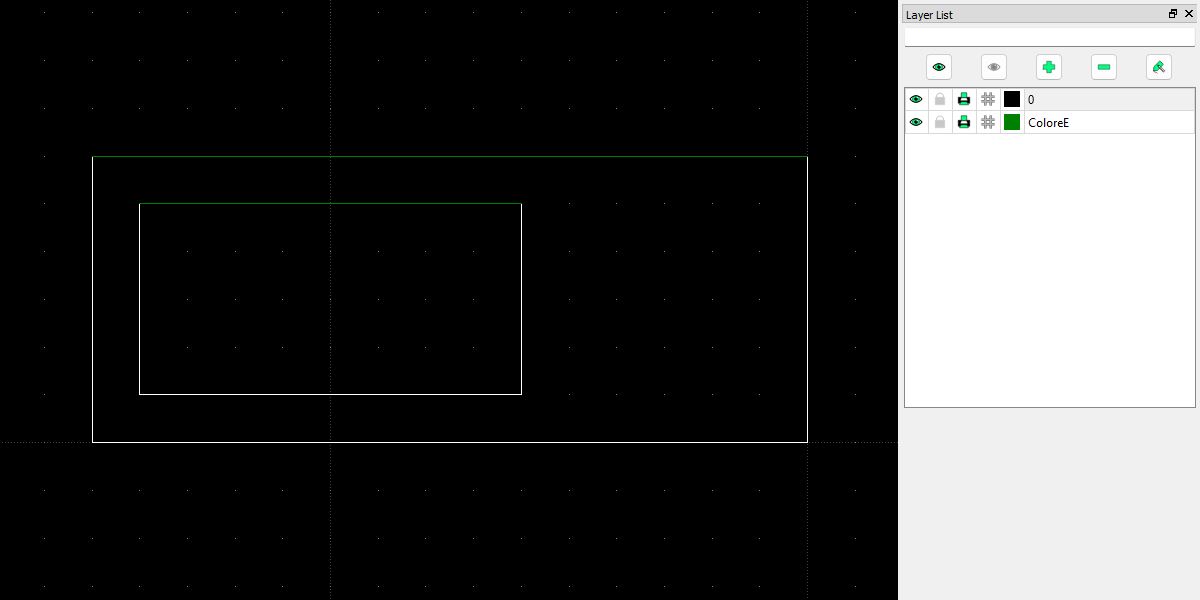

En este ejemplo se desea colorear dos cortes de la pieza. Se ha creado la capa «ColoreE» y se han añadido líneas sobre las que deben colorearse.

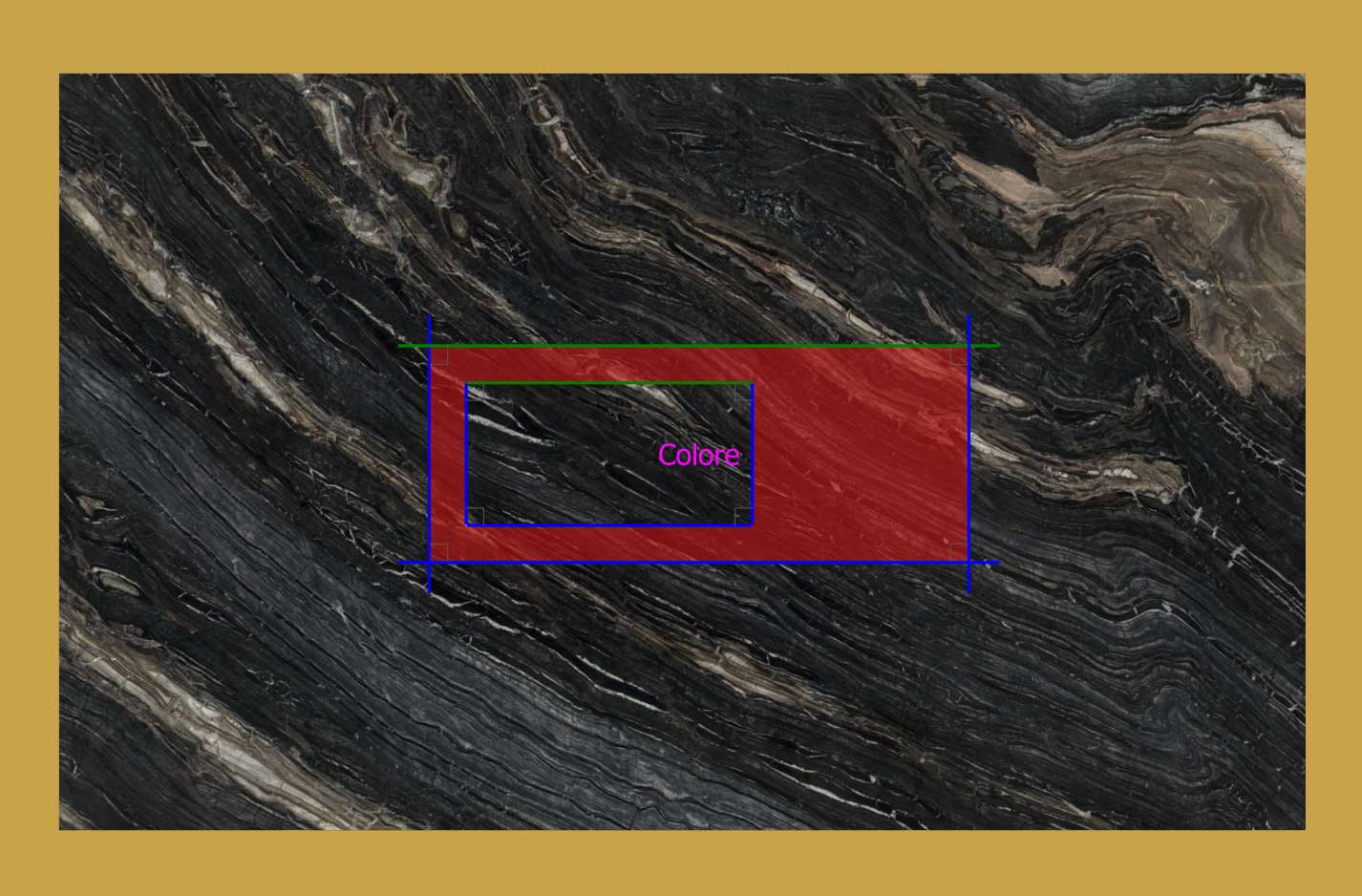

Como puede verse en el área de trabajo de Parametrix, los cortes adoptan el color asociado a la capa del archivo DXF importado.

;
