DOC3.1.3.3 DYNAMIC TAGS

Esta función permite asignar parámetros de configuración a las capas de los archivos DXF.


Parámetros

Los parámetros son:

Name

Sirve para definir y reconocer el nombre de la capa.

Entity Type

Define el tipo de entidades que se mostrarán.

LineWeightMethod

Permite elegir el modo con el que se obtiene el espesor de las líneas.

LineWeight

Permite definir el espesor de las líneas pertenecientes a la capa.
Este espesor se aplica si LineWeightMethod está configurado en el modo «ByConfiguration».
De forma predeterminada, Parametrix utiliza un espesor de 2mm para las líneas.

ColorMethod

Permite elegir el modo con el que se obtiene el color de la capa.

Color

Permite definir el color de las entidades pertenecientes a la capa.
Este color se aplica si ColorMethod está configurado en el modo «ByConfiguration».

Botones

Con los siguientes botones puede añadirse o eliminarse una configuración:


Crear configuración
Permite crear una configuración de parámetros para importar una capa.


Eliminar configuración
Permite eliminar una configuración de parámetros para importar una capa.

Ejemplo

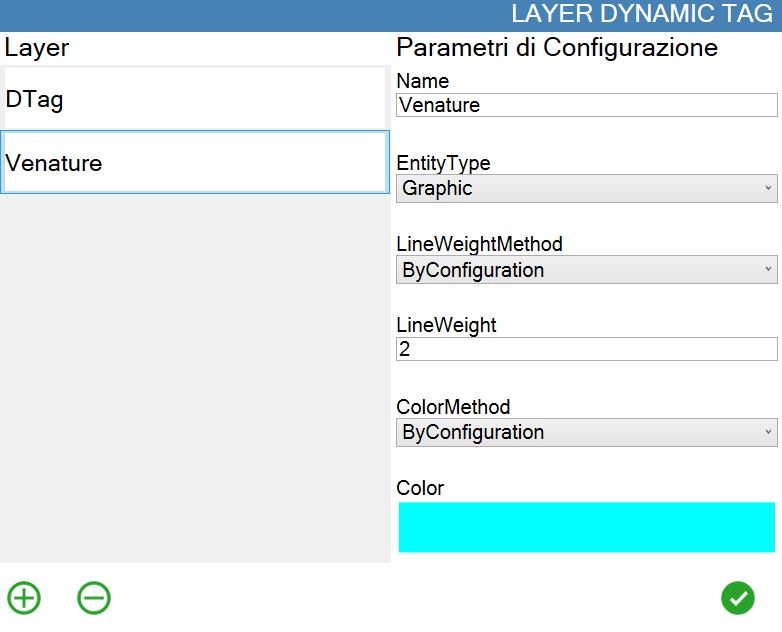

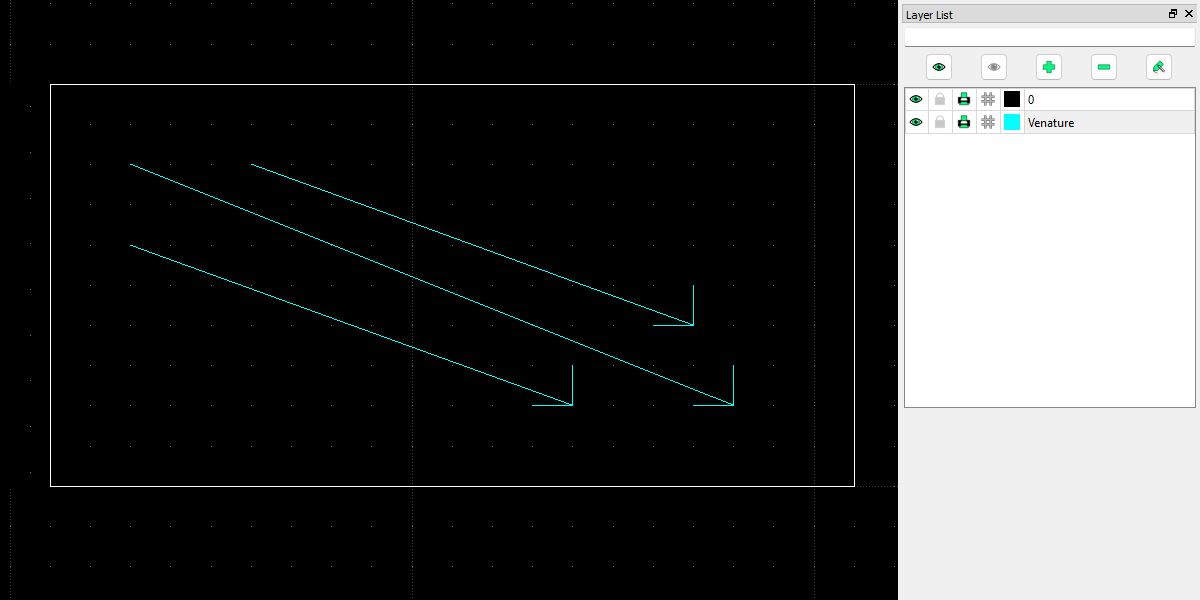

En este ejemplo se desea modificar las características de los elementos dibujados en la capa «Venature».

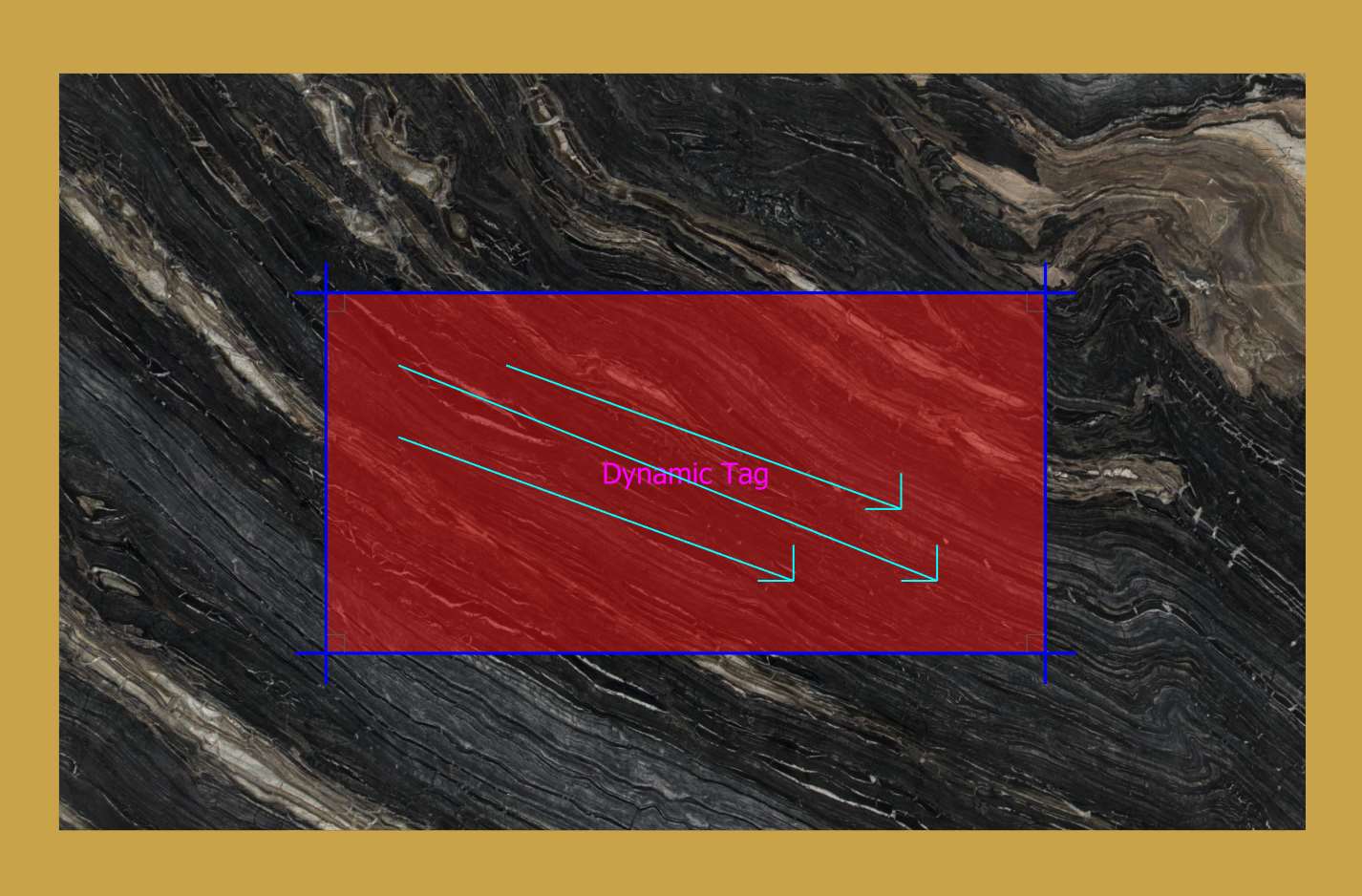

Las entidades se importan respetando los parámetros configurados en la ventana correspondiente.


;
