DOC3.13.12 MECANIZADOS SUPERFICIALES (OPCIONAL)

Esta función permite al operador realizar mecanizados en la superficie del material.


Tipos de mecanizado

Para utilizar este mecanizado, primero debe elegirse uno de los dos modos disponibles seleccionando el botón correspondiente:

NOTA

Los modos «Superficie rectangular» y «Superficie zigzag» son mutuamente excluyentes.


Superficie rectangular
El mecanizado se realiza mediante pasadas paralelas.
Para este mecanizado se utiliza el disco.


Superficie zigzag
El mecanizado se realiza mediante pasadas en zigzag.
Para este mecanizado se utiliza la fresa.

Parámetros

Rotación del eje C

Permite orientar el mecanizado horizontalmente a 0_ o verticalmente a 90_.

NOTA

Los modos «0_» y «90_» son mutuamente excluyentes: la activación de uno excluye automáticamente al otro.

Alargamiento de pasada

Permite prolongar los cortes al inicio y al final según el parámetro configurado.

Profundidad de corte

Indica la profundidad del mecanizado en el material.

Ejecución del mecanizado

NOTA

Es posible aplicar el mecanizado pulsando el botón situado a la izquierda del corte correspondiente en la lista de polígonos.
Un icono rojo con una «X» indica que el mecanizado no puede aplicarse al corte deseado.

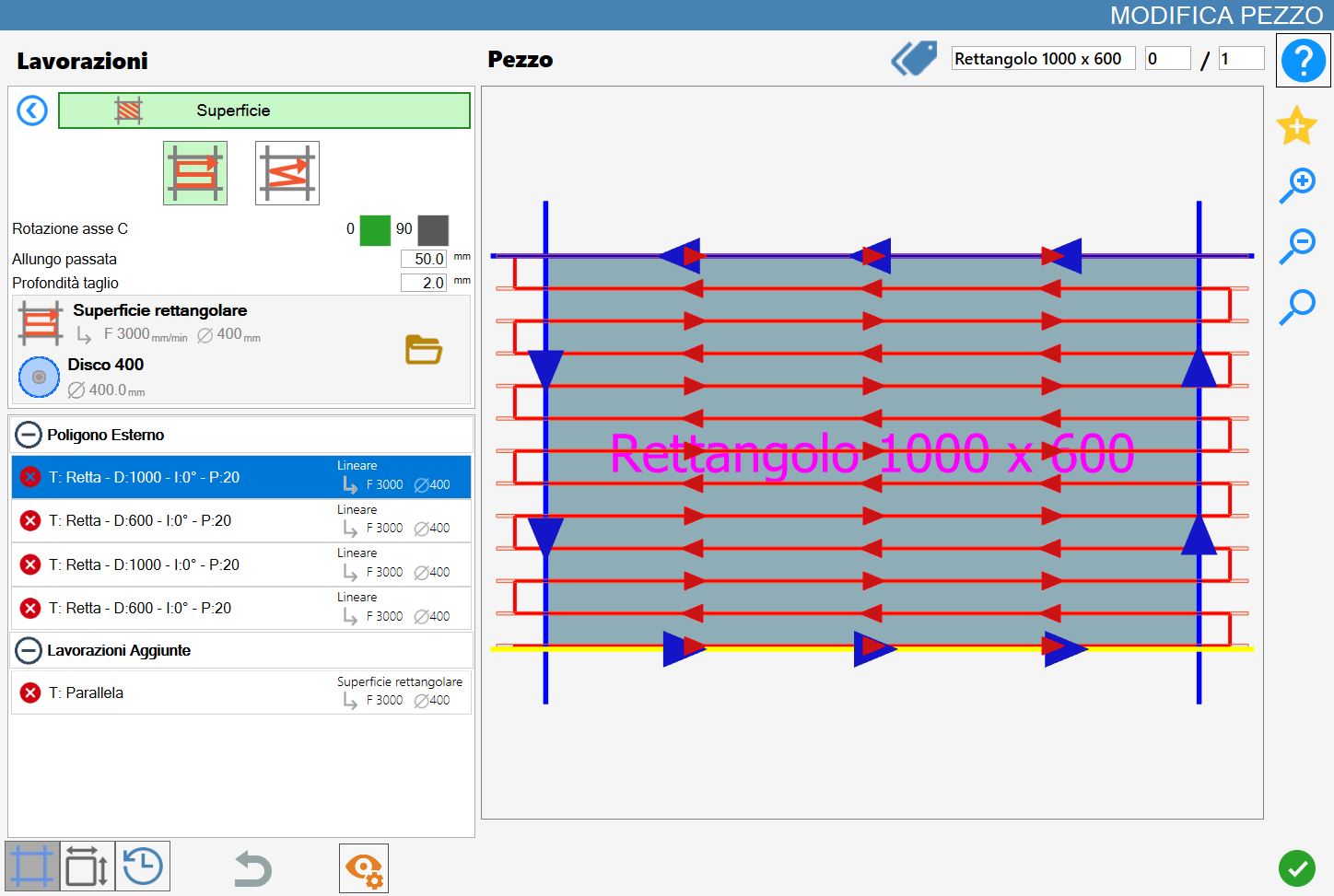

Ejecución de superficie rectangular

Después de configurar los parámetros, seleccione el lado sobre el que aplicar el mecanizado.
Los cortes se ejecutan de abajo hacia arriba.

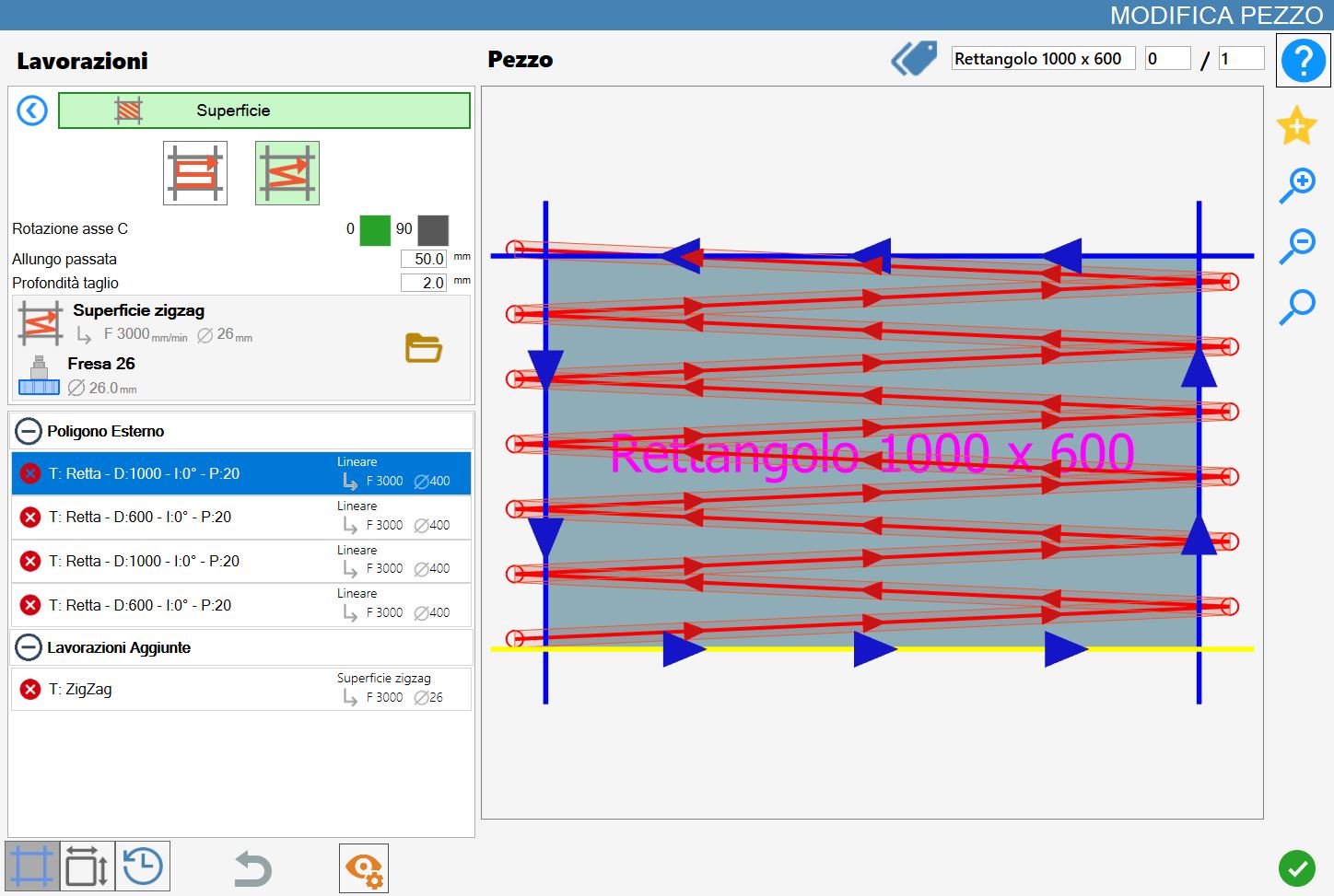

Ejecución de superficie zigzag

Después de configurar los parámetros, seleccione el lado sobre el que aplicar el mecanizado.
Los cortes se ejecutan de abajo hacia arriba.

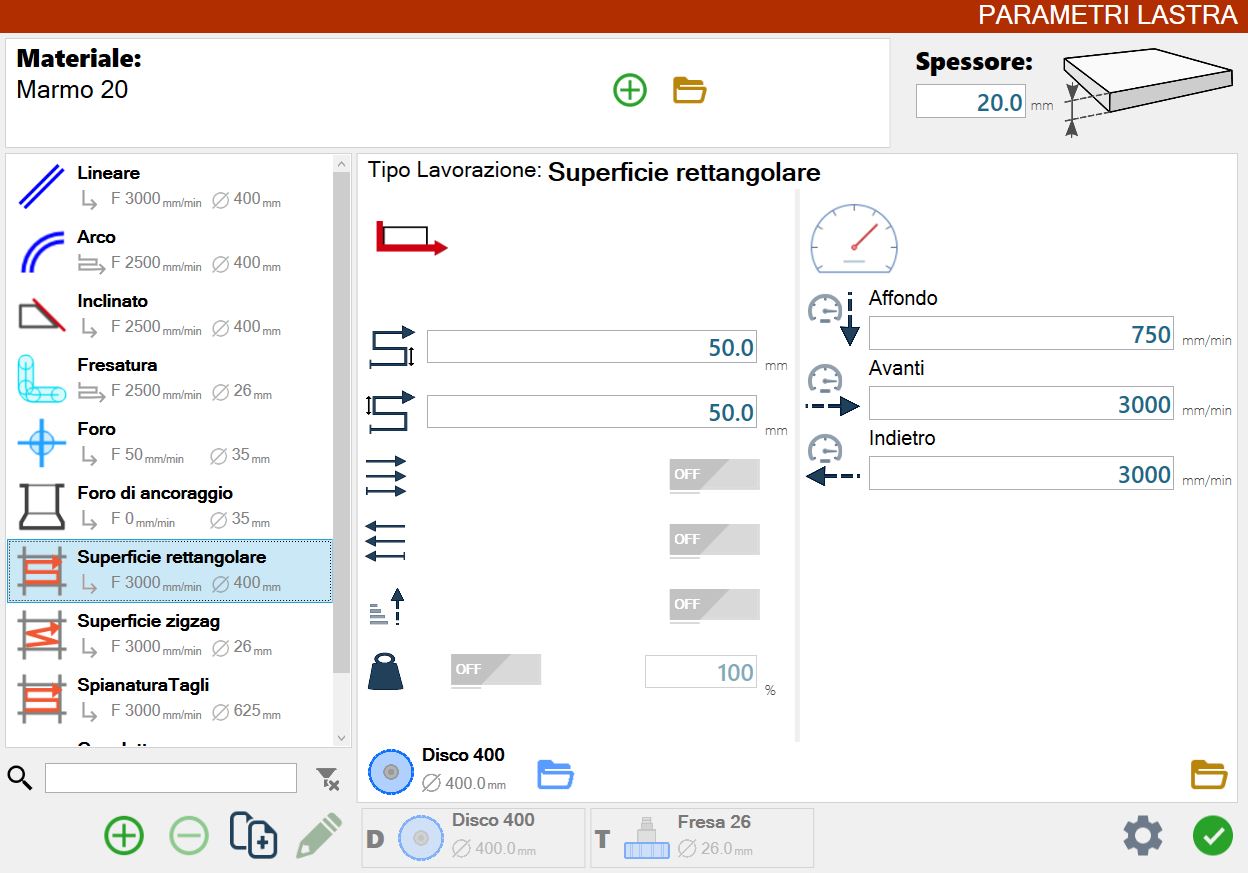

Parámetros de mecanizado de la losa

El operador puede modificar los parámetros de superficie desde el panel correspondiente.

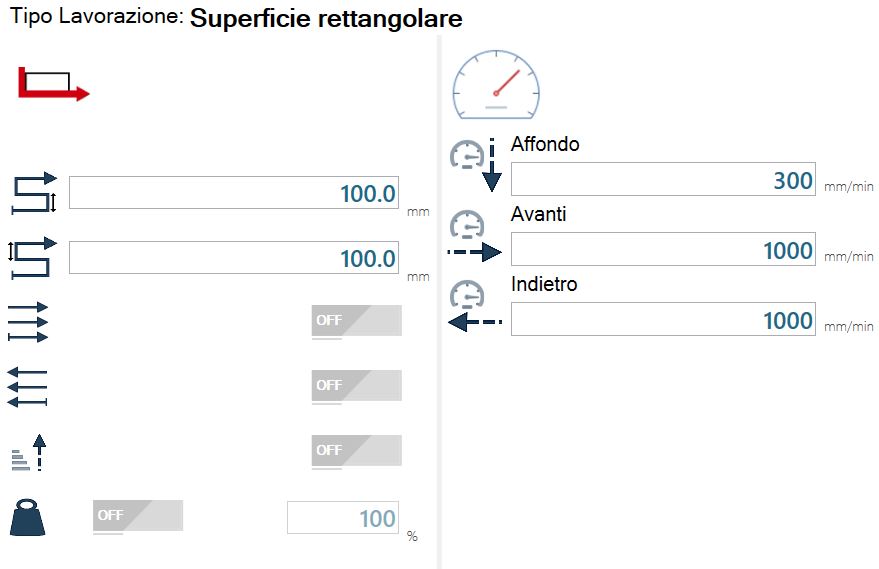

Superficie rectangular

A continuación se muestran los parámetros disponibles en el modo rectangular.


Descripción de los parámetros


Distancia entre pasadas de ida
Distancia entre una pasada de ida y la siguiente pasada de retorno.


Distancia entre pasadas de retorno
Distancia entre una pasada de retorno y la siguiente pasada de ida.


Solo pasadas hacia delante
Si está habilitado, todas las pasadas se ejecutarán en el sentido de ida, es decir, de izquierda a derecha de la pieza.


Solo pasadas hacia atrás
Si está habilitado, todas las pasadas se ejecutarán en el sentido de retorno, es decir, de derecha a izquierda de la pieza.


Elevar el disco al final de la pasada
El disco se eleva al final de cada pasada.


Presión del pistón
Permite habilitar la presión del pistón y establecer su intensidad.

NOTA

Los parámetros que definen el sentido de las pasadas son mutuamente excluyentes.
Si se activa uno de ellos, también es obligatorio elevar el disco al final de la pasada.

Descripción de parámetros de velocidad


Penetración
Determina la velocidad durante la fase de penetración de la herramienta en el material.


Hacia delante
Indica la velocidad deseada para la fase de corte de ida.


Hacia atrás
Indica la velocidad deseada para la fase de corte de retorno.

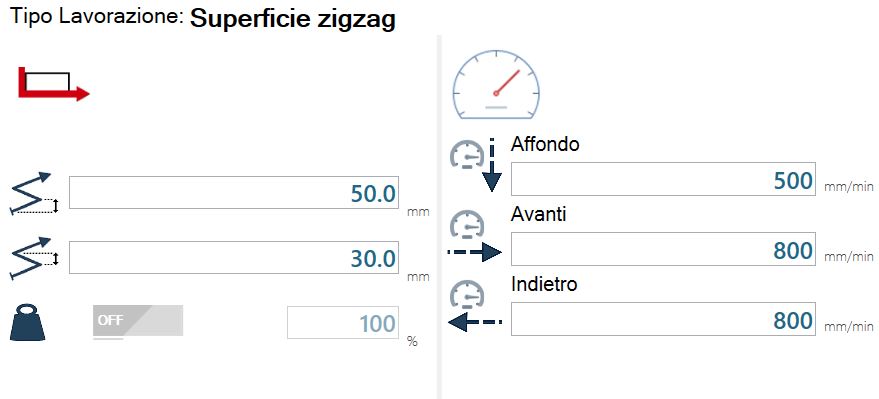

Superficie zigzag

A continuación se muestran los parámetros disponibles para el modo zigzag.


Descripción de los parámetros


Distancia entre pasadas de ida
Distancia vertical de la diagonal entre el inicio y el final de la pasada de ida.


Distancia entre pasadas de retorno
Distancia vertical de la diagonal entre el inicio y el final de la pasada de retorno.

;
