DOC3.13.13 PLANEADO (OPCIONAL)

Esta función permite realizar el planeado de una pieza.


Parámetros

Alargamiento de pasada

Permite prolongar los cortes al inicio y al final según el parámetro configurado.

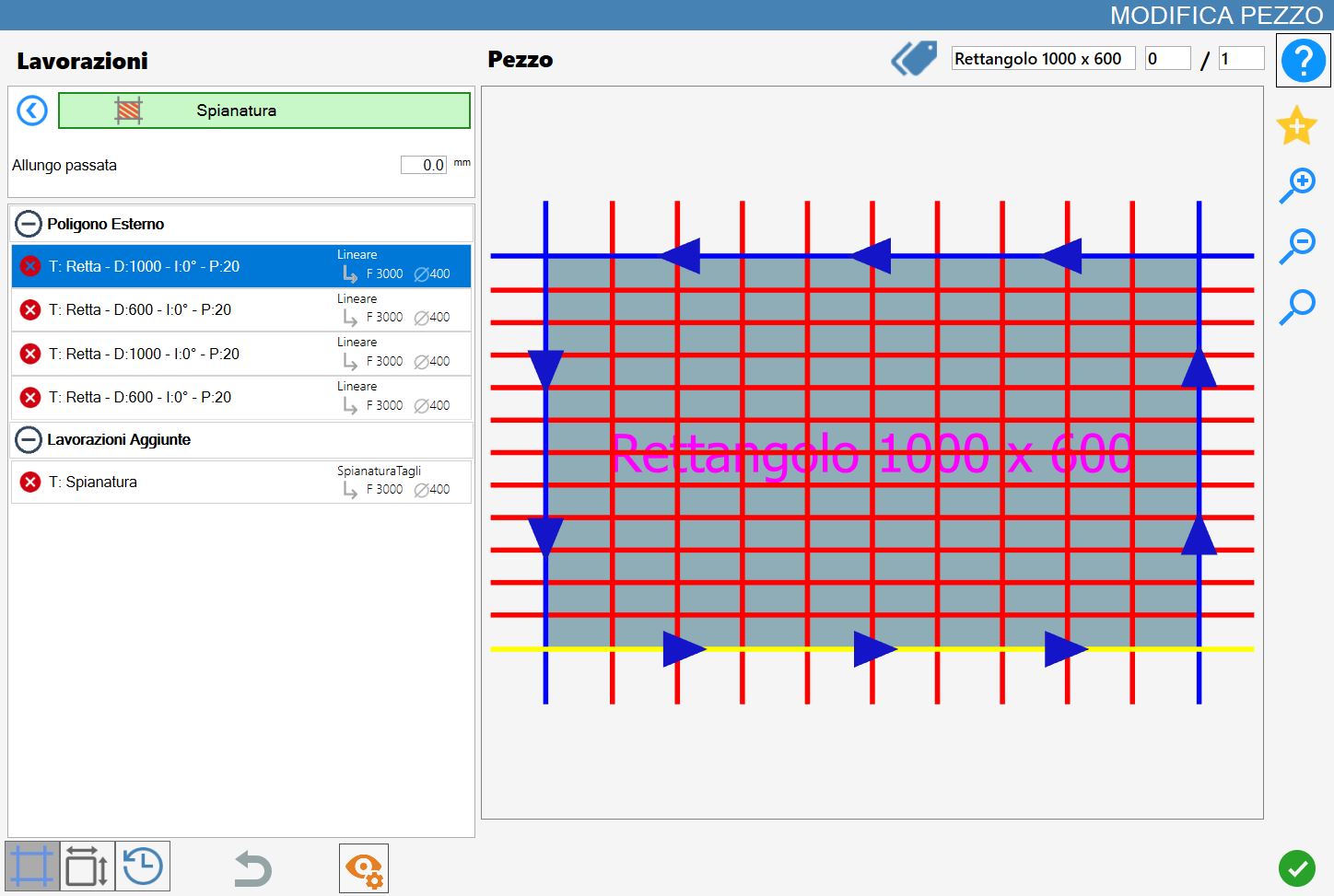

Ejecución del mecanizado

Partiendo del espesor de la losa configurado en los parámetros del material, para alcanzar el espesor objetivo configurado en los parámetros del mecanizado, la pieza se mecaniza del modo siguiente:

  1. Primero se ejecutan cortes paralelos al eje X, de izquierda a derecha, con la distancia establecida en los parámetros y utilizando los parámetros de corte lineal.

  2. A continuación se ejecutan los cortes en Y formando una cuadrícula.

¡ATENCIÓN!

El espesor inicial de la losa debe corresponder al espesor del material; se recomienda realizar el palpado para obtener una mayor precisión.
El espesor objetivo se define en los parámetros de mecanizado con referencia a la cota del banco.


NOTA

La función también puede aplicarse a piezas comerciales.

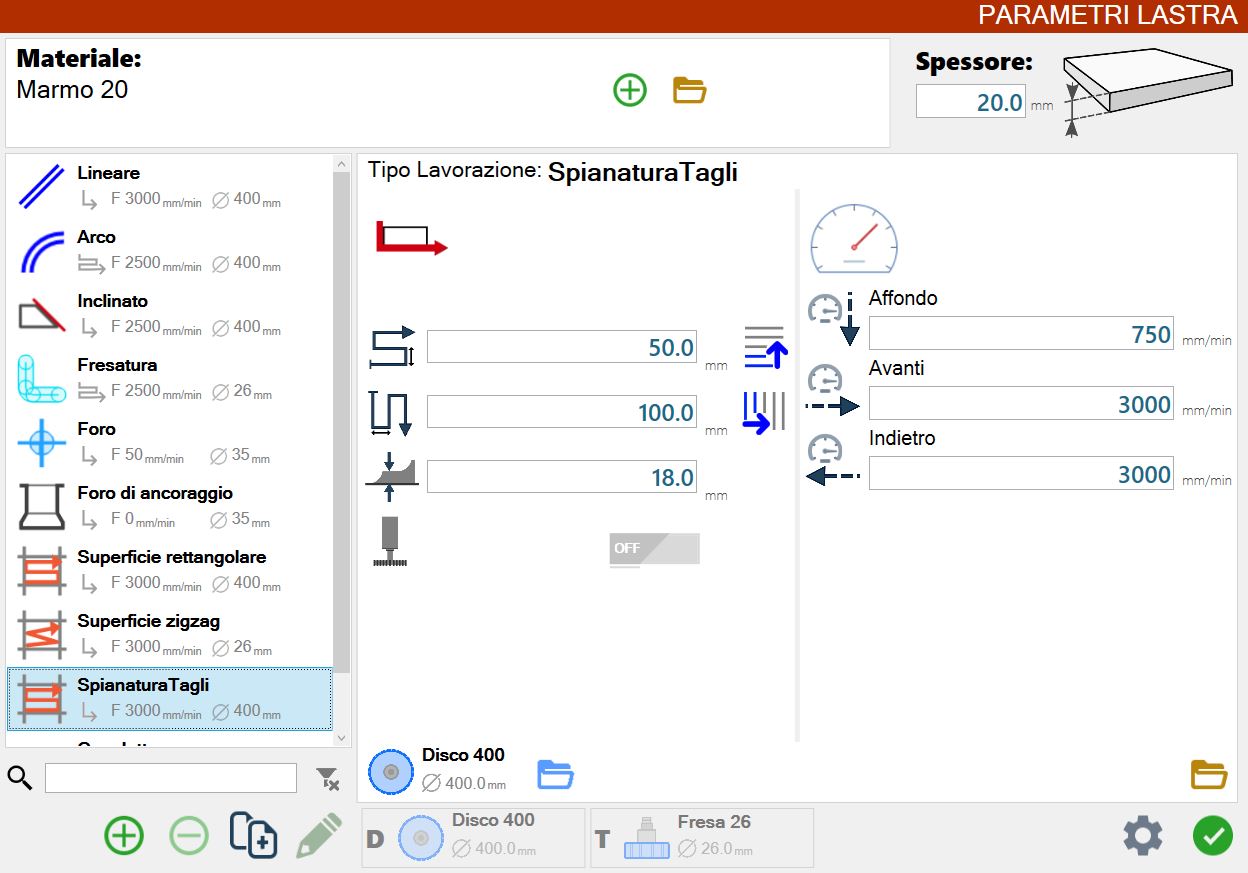

Parámetros de mecanizado de la losa

El operador puede modificar los parámetros de planeado desde el panel correspondiente.

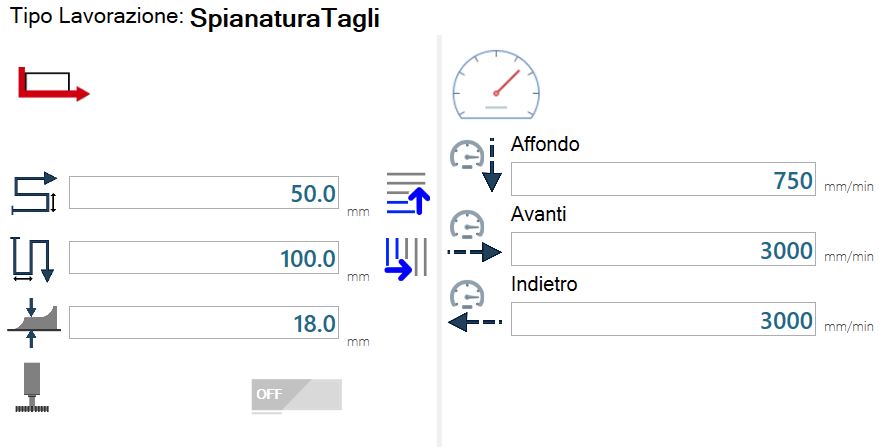

Parámetros de planeado de los cortes


Descripción de los parámetros


Distancia entre pasadas horizontales
Distancia entre las pasadas paralelas horizontales.
El botón permite seleccionar la ejecución de arriba hacia abajo o en sentido inverso.


Distancia entre pasadas verticales
Distancia entre las pasadas paralelas verticales.
El botón permite seleccionar la ejecución de izquierda a derecha o en sentido inverso.


Cota de planeado
Espesor objetivo del material después del planeado.


Girar la herramienta 90 grados
Si está habilitado, el eje A se posiciona a 90_.

;
