Esta función utiliza la fresa montada sobre un corte recto o curvo seleccionado para realizar las ranuras de drenaje.

Parámetros

El resultado se define mediante los parámetros siguientes.

Número de ranuras	Indica cuántas ranuras de drenaje deben aplicarse al mecanizado actual sobre el corte seleccionado. NOTA Este parámetro solo es visible cuando se selecciona el modo de inserción de ranuras por número.
	Recalcular número Recalcula el número de ranuras para rellenar el corte seleccionado. NOTA Este parámetro solo es visible cuando se selecciona el modo de inserción de ranuras por número.
Longitud	Indica hasta qué distancia penetrarán las ranuras en el corte.
Distancia	Este valor representa la distancia entre las ranuras y tiene en cuenta el diámetro de la herramienta montada.
Distancia inicial	Este valor define la distancia entre los vértices de las ranuras interiores de la pieza, regulando el espacio vacío que las separa.
Alargamiento interior	Indica hasta qué distancia se extenderán las ranuras más allá del corte de referencia.
Profundidad inicial	Penetración en el material en el punto inicial de la ranura de drenaje.
Profundidad final	Penetración en el material en el punto final de la ranura de drenaje.
Tipo de ranuras en arcos	Para las ranuras sobre curvas hay tres modos disponibles, que se ilustran a continuación. NOTA Este parámetro solo es visible cuando hay seleccionado un corte curvo.
Espesor de corte	Para las ranuras insertadas en modo disco está disponible la variable de espesor de corte. NOTA Este parámetro solo es visible cuando se selecciona el modo disco para insertar las ranuras.
Solapamiento del goterón	Para las ranuras insertadas en modo relleno se puede modificar el porcentaje. NOTA Este parámetro solo es visible cuando se selecciona el modo relleno para insertar las ranuras.

Recalcular número

Al pulsar el botón situado a la derecha del número de ranuras, el corte seleccionado se rellena con el mayor número posible de ranuras en función del valor de los demás parámetros.

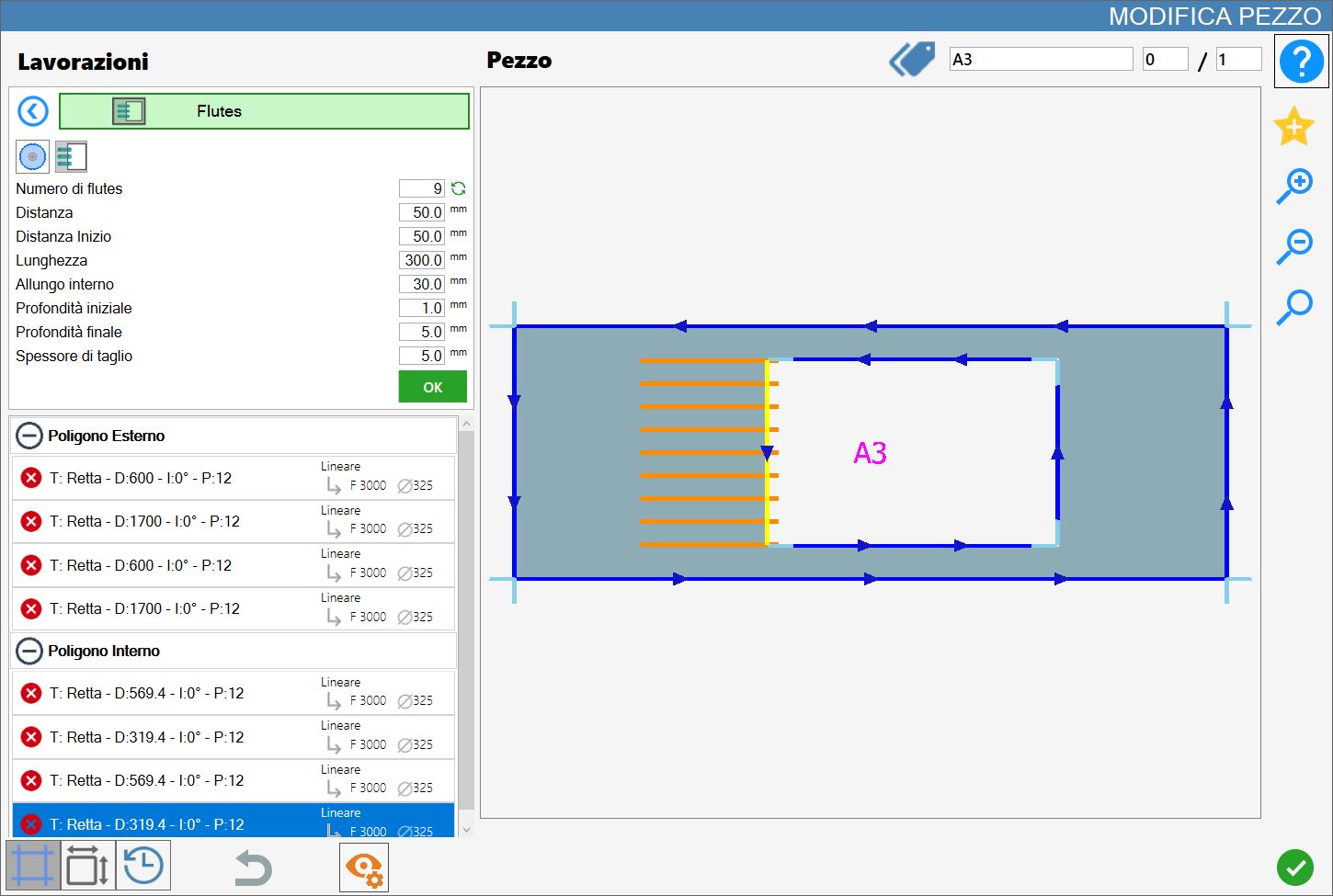

En la siguiente imagen de ejemplo se puede observar el resultado del relleno de ranuras, en comparación con la primera imagen al inicio del capítulo.

Modo de inserción de ranuras

Estas son las opciones de inserción de las ranuras:

	Inserción por número Las ranuras se insertan según el número introducido. NOTA Si se selecciona este modo de inserción, no se podrá utilizar el modo de relleno y viceversa.
	Inserción por relleno Las ranuras se insertan según la distancia introducida.
	Modo disco Para insertar las ranuras se utilizará el disco para realizar la entalladura. NOTA Si se selecciona este modo, no se podrá utilizar el modo fresa y viceversa.

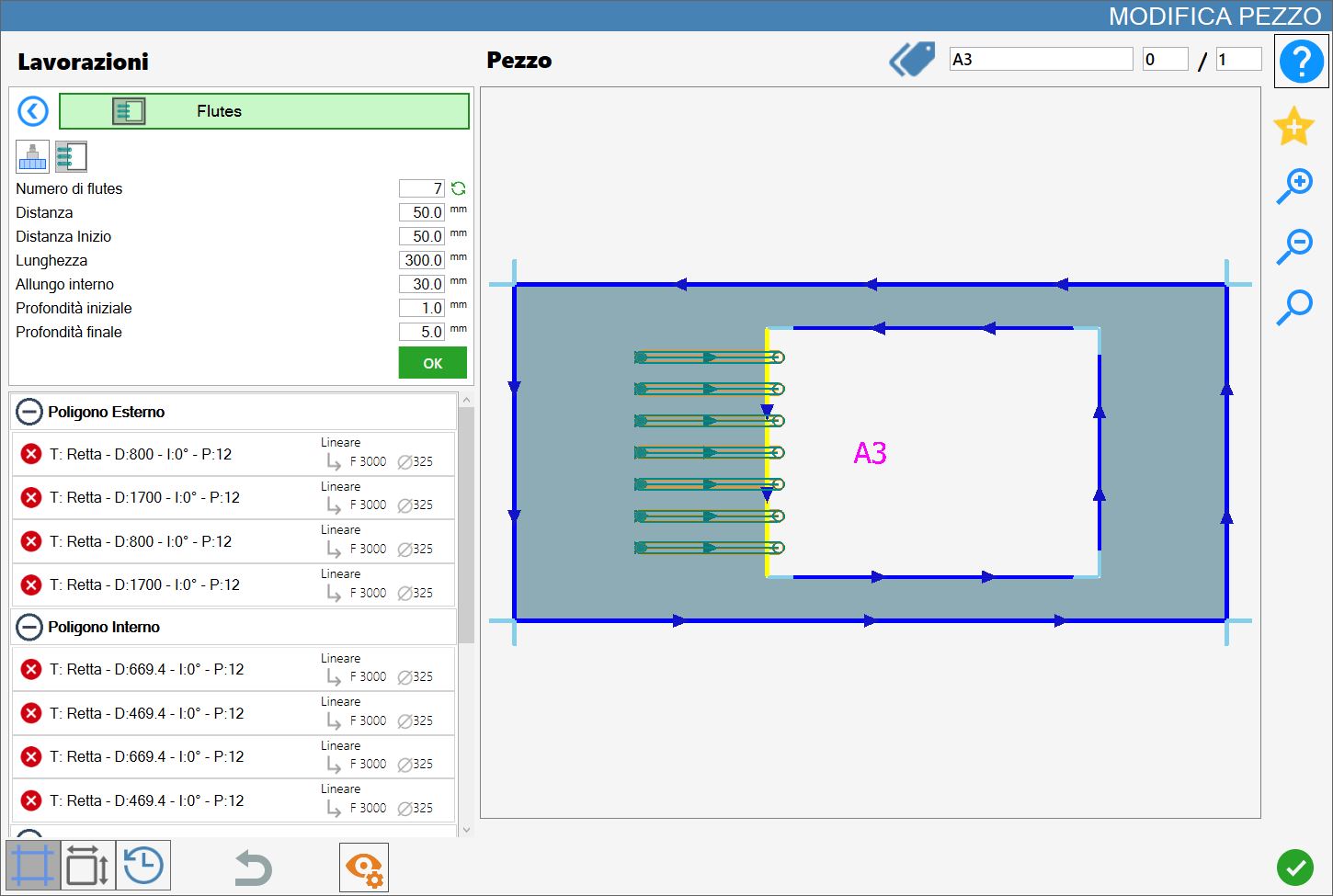

	Modo fresa Para insertar las ranuras se utilizará la fresa para realizar la entalladura.

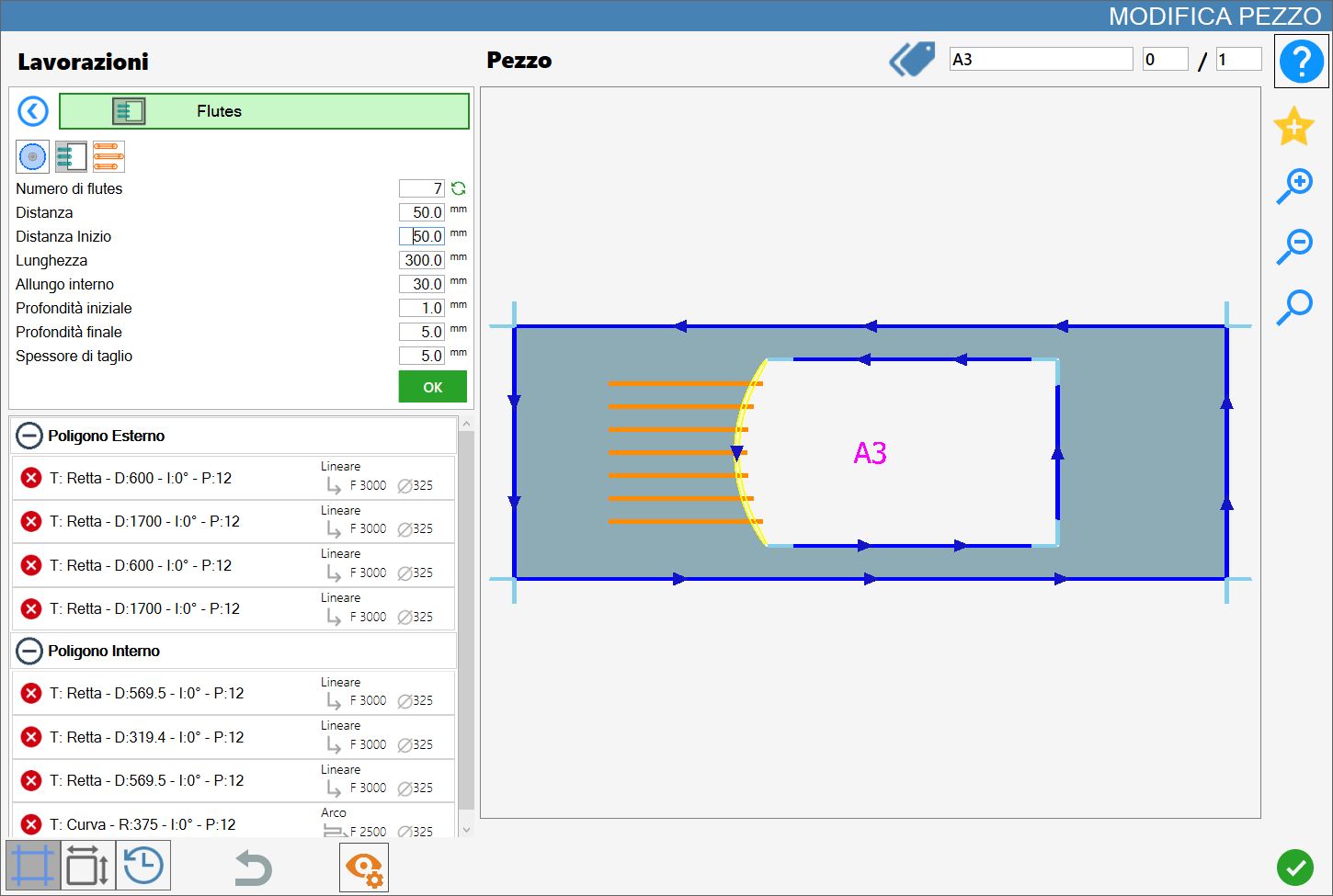

Modo de ranuras en arcos

Cuando se selecciona un corte curvo de un polígono, se muestra un nuevo parámetro que permite elegir uno de tres valores:

	Radiales Las ranuras se disponen a lo largo de la curva orientadas hacia el centro del arco.
	Alineación con el arco Las ranuras se disponen paralelas a lo largo de la curva y con la misma longitud.
	Alineación con la tangente Las ranuras se disponen paralelas a lo largo de la curva. Su longitud varía para mantener todos los extremos interiores de la pieza sobre la misma línea recta, respetando el alargamiento de los extremos exteriores de la pieza.

Modo 1: Radiales

En este modo, las ranuras comparten un punto de origen y son perpendiculares a la tangente correspondiente en el corte curvo seleccionado.

Modo 2: Alineación con el arco

En este modo, las ranuras son paralelas entre sí y están alineadas con el arco tanto en la distancia como en el alargamiento interior.

Modo 3: Alineación con la tangente

En este modo, las ranuras son paralelas entre sí y están alineadas con el arco en el alargamiento interior, mientras que se prolongan hasta alcanzar la tangente situada a la distancia especificada por el valor de longitud.

Ejecución del mecanizado

Una vez obtenido el resultado deseado, que se visualiza y actualiza constantemente en la vista previa del mecanizado, el operador puede confirmar la operación pulsando el botón verde «OK», situado justo debajo de los parámetros configurados.
Las ranuras mostradas en la vista previa se aplicarán al corte seleccionado: su color pasará a verde oscuro, tanto en la vista previa como posteriormente en el área de trabajo, para indicar que se han aplicado.

La lista de cortes situada en el lado izquierdo también se actualizará según el nuevo mecanizado aplicado y los parámetros de las ranuras.
Es posible aplicar varios mecanizados de este tipo a un único corte, siempre que sus parámetros no se repitan.
