La función «Inclinación» define un mecanizado con el eje A distinto de 0.

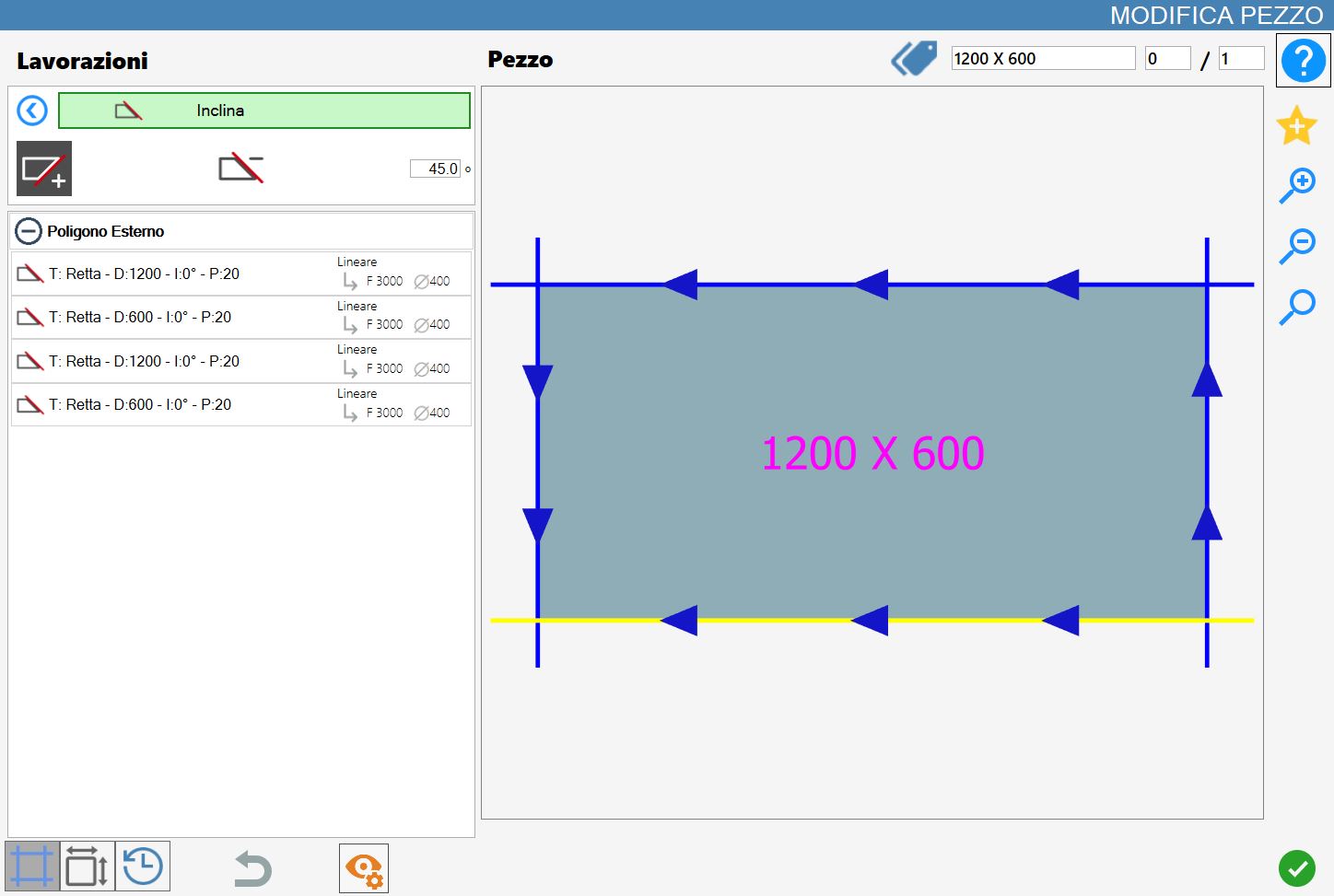

La interfaz del tipo de mecanizado «Corte inclinado» presenta un aspecto similar a la siguiente imagen:
Modo
 | Dirección de escuadra _ |
 | Dirección de escuadra - |
Parámetros
Grados | Representa el ángulo formado entre la dirección de la herramienta montada y la superficie del material que se va a mecanizar. |
Ejecución del mecanizado
Es posible aplicar el mecanizado pulsando el botón situado a la izquierda del corte correspondiente en la lista de polígonos.
Un icono rojo con una «X» indica que el mecanizado no puede aplicarse al corte deseado.
Una vez seleccionada la dirección de la escuadra, se introduce el valor deseado al lado y se selecciona el corte en el que se desea configurar el corte inclinado.
La aplicación del mecanizado hará que el corte inclinado se muestre con un color diferente.
En función de la selección de la escuadra es posible obtener dos resultados distintos:

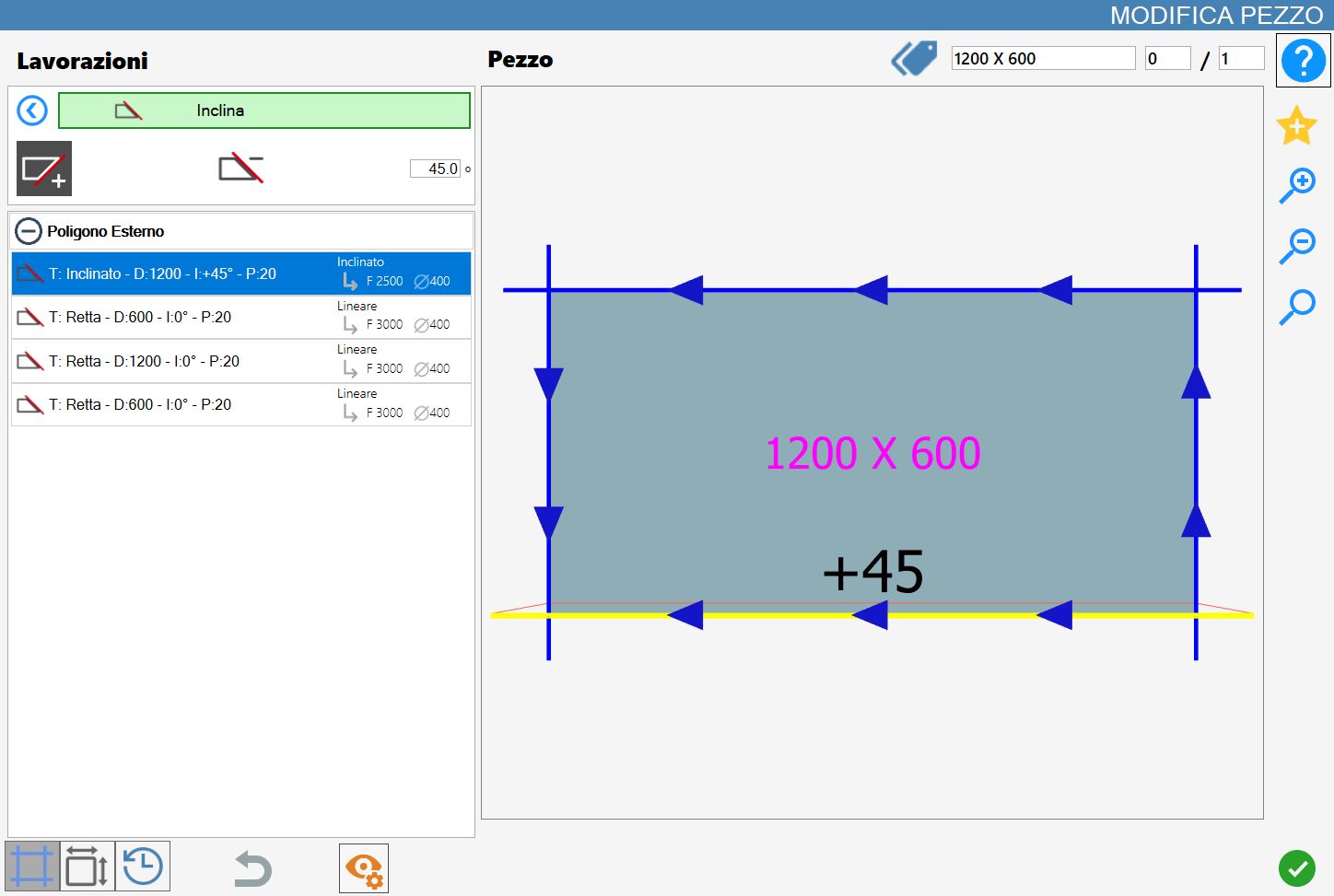

Dirección de escuadra: Positiva
En la siguiente imagen de ejemplo se ha aplicado el mecanizado de corte inclinado (45.0_) con dirección de escuadra positiva en todos los lados excepto en el arco interior, ya que no es posible inclinar la herramienta hacia el interior del perímetro.

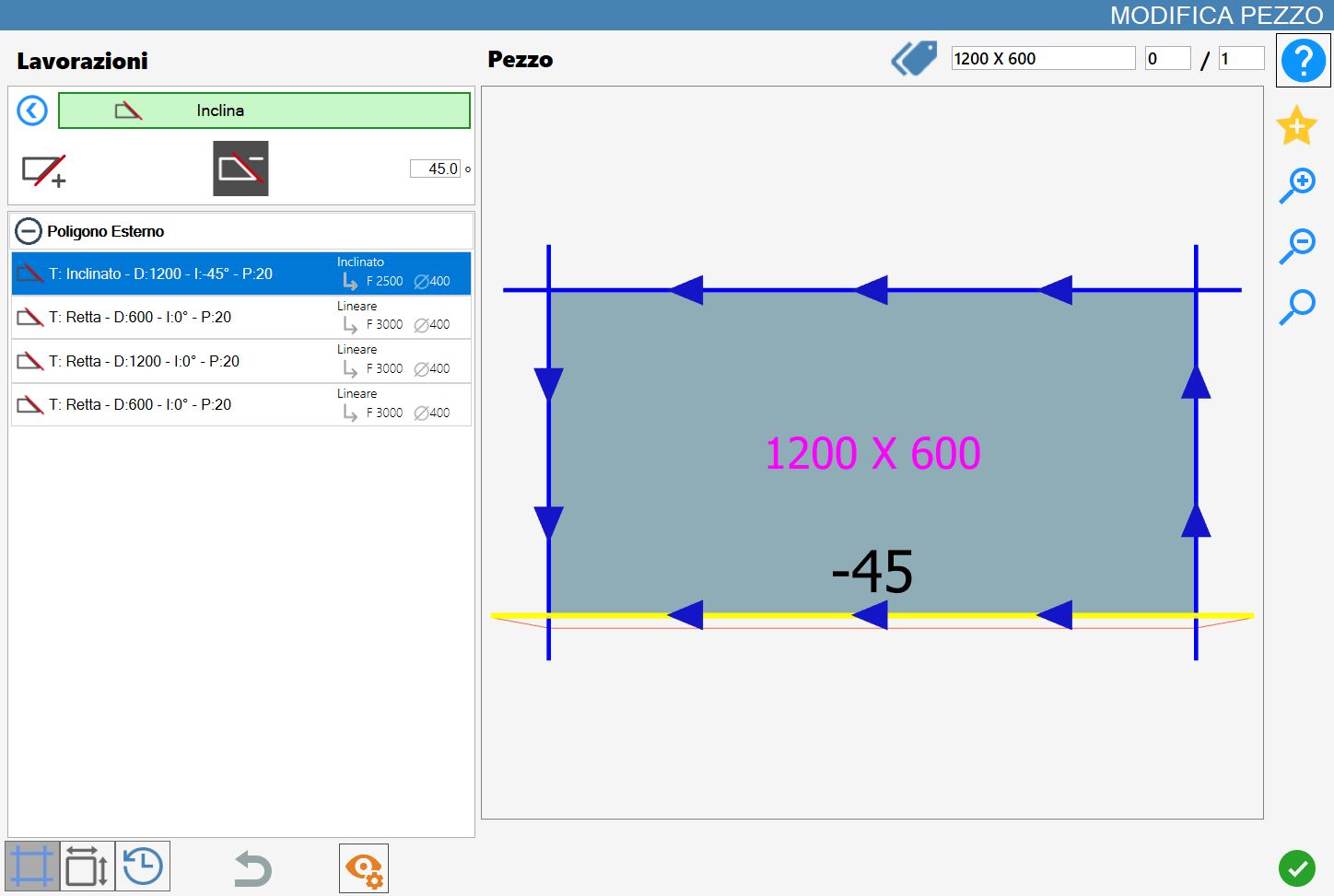

Dirección de escuadra: Negativa
En la imagen de ejemplo, los mecanizados de corte inclinado (45.0_) con dirección de escuadra negativa se han aplicado a los cortes de la pieza de forma inversa respecto a la configuración mostrada en el apartado anterior
