En esta página es posible realizar un único agujero en una posición específica o una serie de agujeros a una distancia fija.
Tipos de mecanizado
Para utilizar este mecanizado, primero debe elegirse uno de los dos modos disponibles seleccionando el botón correspondiente:
Los modos «Agujero en el material» y «Eliminación de material residual» son mutuamente excluyentes: al activar uno se desactiva automáticamente el otro.
 | Agujero en el material |
 | Eliminación de material residual |
Agujero en el material

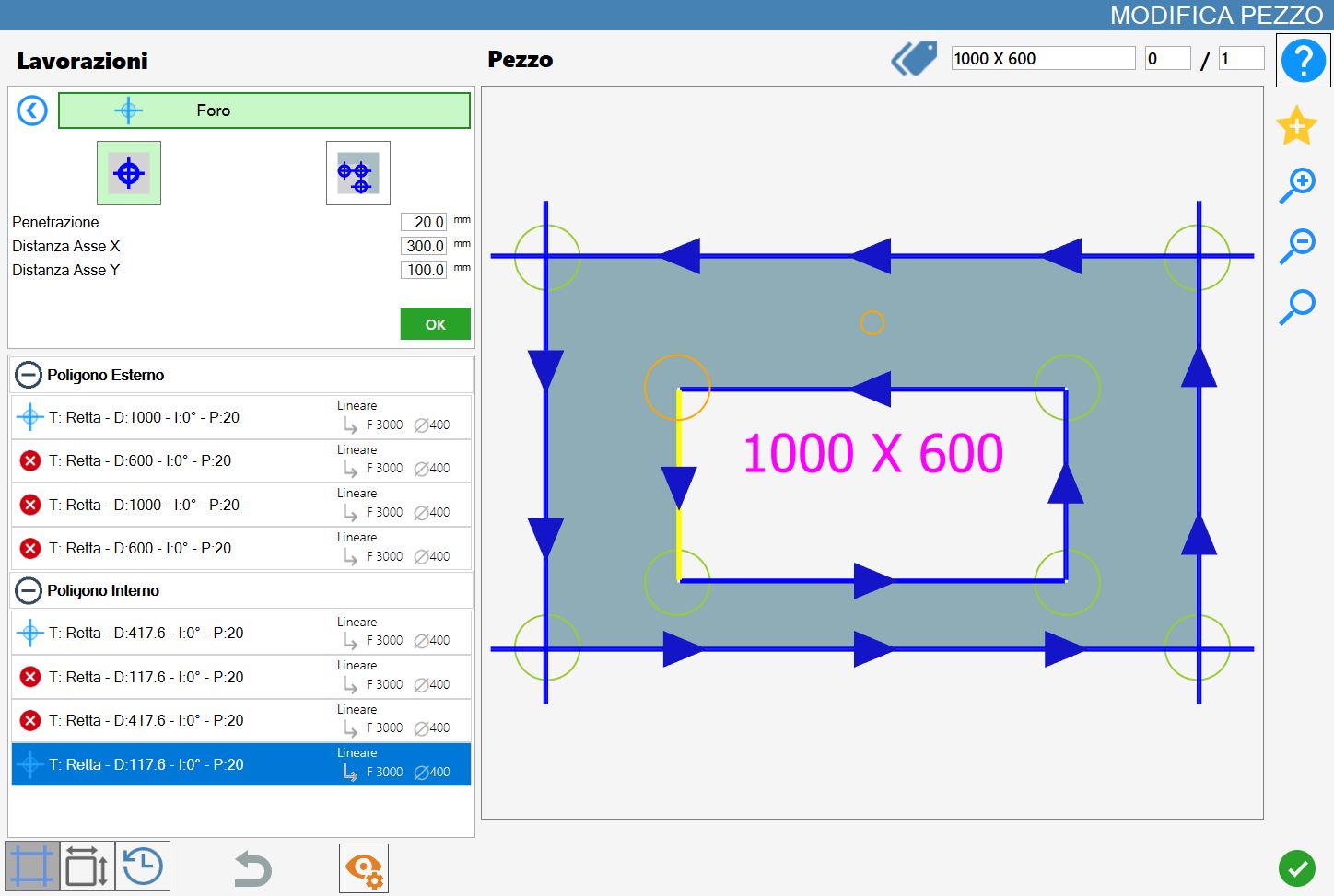

Al seleccionar este modo de mecanizado, el vértice seleccionado actualmente se resaltará en naranja y, a partir de él, se proyectará la vista previa del agujero que se va a añadir, también en naranja y generada según los parámetros establecidos.
Parámetros
Penetración | Indica la profundidad que debe alcanzar el mecanizado. |
Distancia eje X | Distancia en el eje X desde el punto inicial del corte seleccionado, en la que se creará el agujero. |
Distancia eje Y | Distancia en el eje Y desde el punto inicial del corte seleccionado, en la que se creará el agujero. |

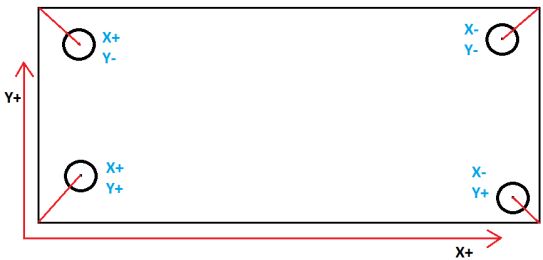

Respecto al punto seleccionado, se considera positiva la parte situada a la derecha del círculo (para X) y la parte situada encima del círculo (para Y), como se muestra en la figura.
Ejecución de Agujero en el material
Es posible aplicar el mecanizado pulsando el botón situado a la izquierda del corte correspondiente en la lista de polígonos.
Un icono rojo con una «X» indica que el mecanizado no puede aplicarse al corte deseado.

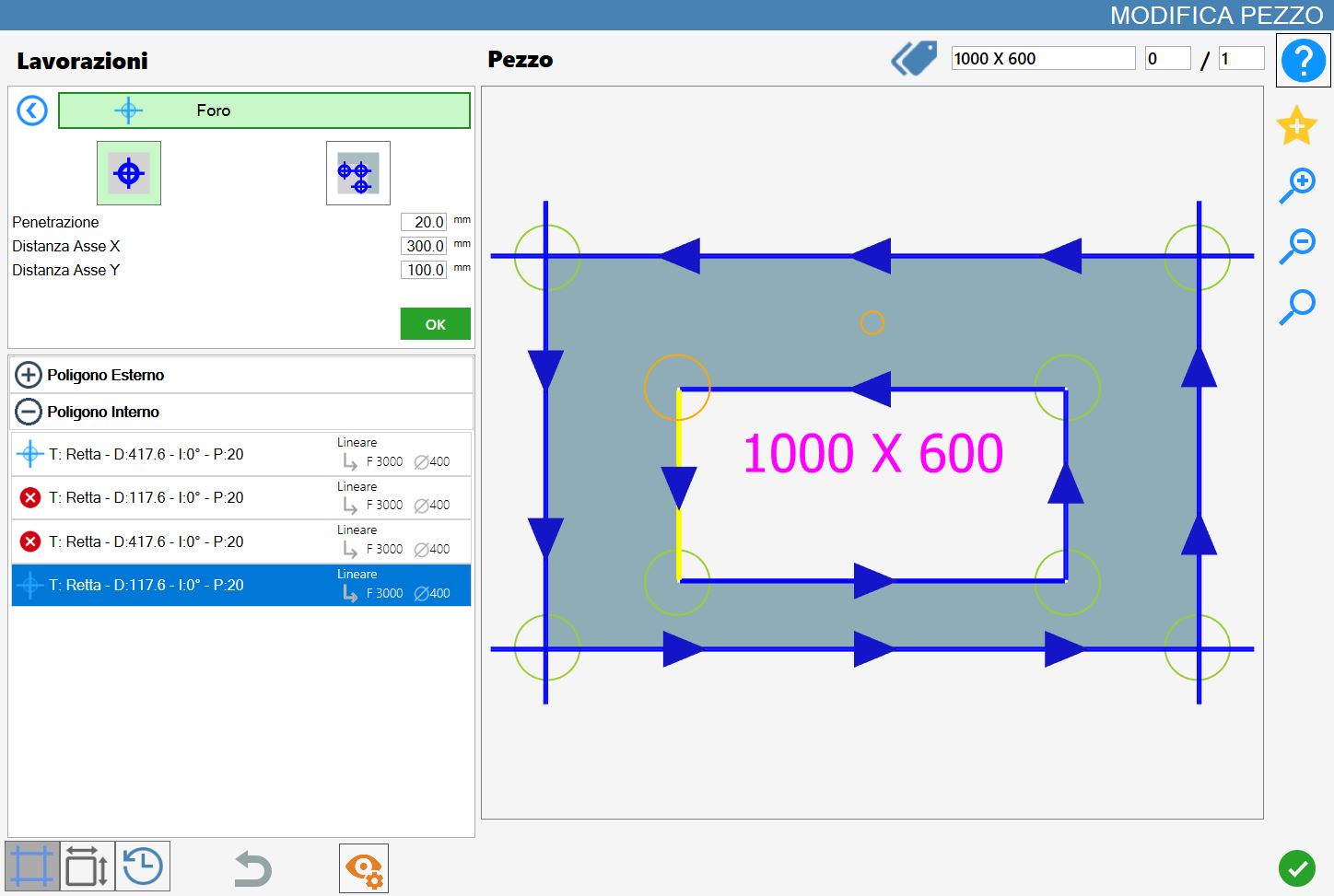

Una vez seleccionado un vértice y configurados los parámetros de distancia y penetración , será posible confirmar el mecanizado pulsando el botón verde OK.

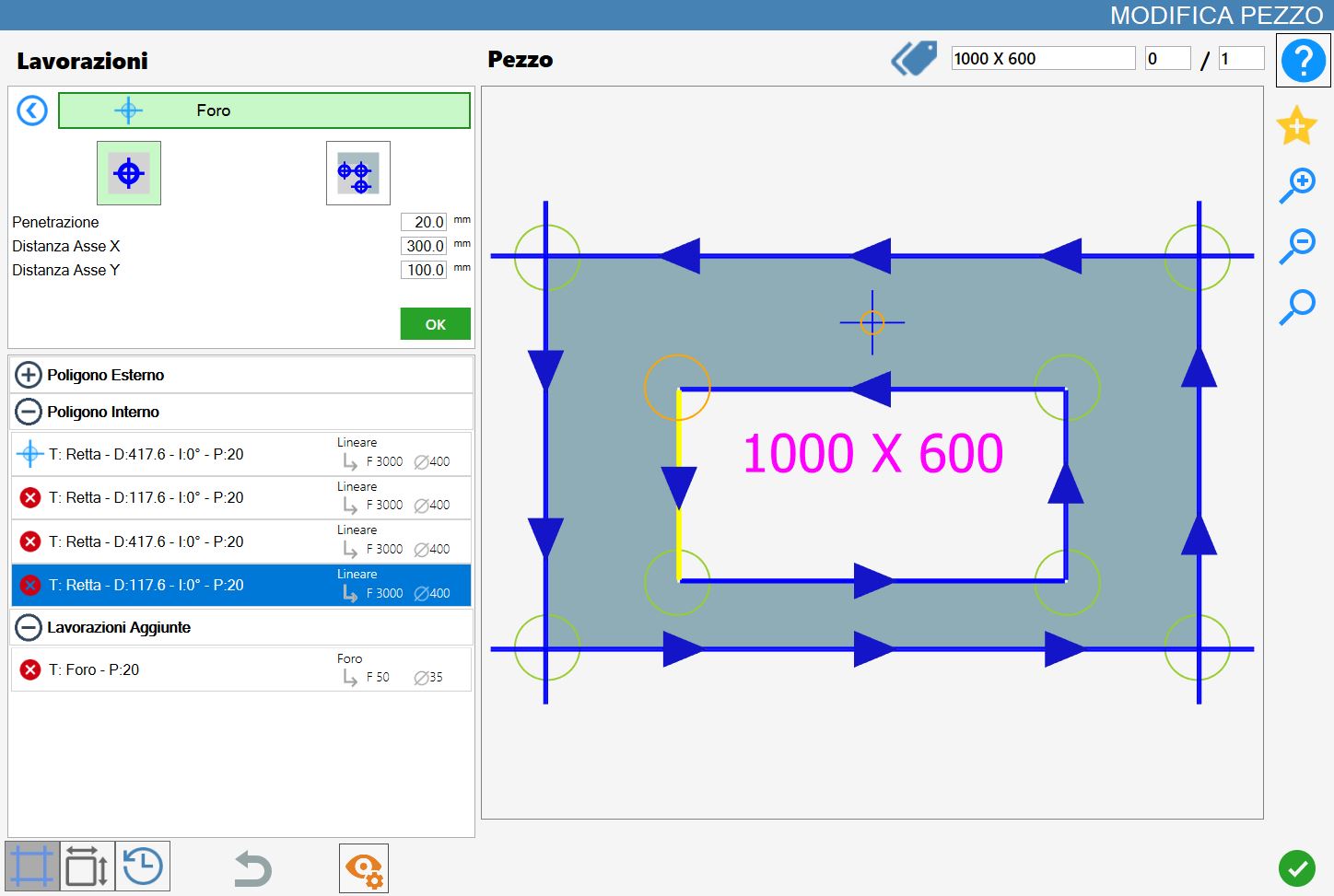

Cada agujero insertado correctamente en el material provoca la actualización de la vista previa y la inserción automática en la sección «Mecanizados adicionales» de la izquierda:
Sin embargo, a diferencia de Eliminación de material residual, también es posible seleccionar los puntos centrales de los arcos, resaltados en la vista previa junto con todos los demás puntos válidos como referencia para insertar agujeros en el material

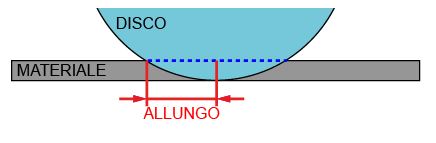

Eliminación de material residual

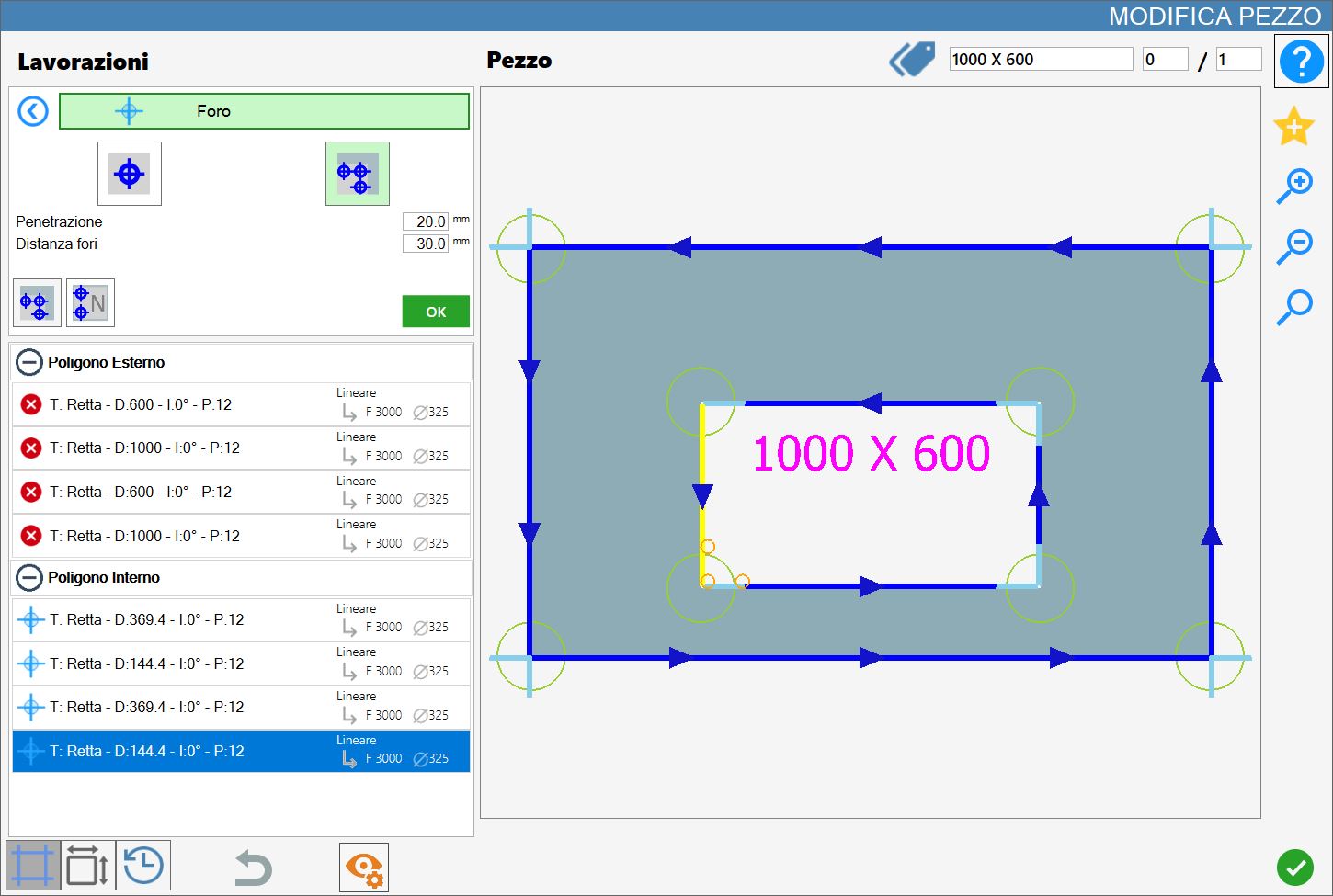

Al activar este modo, el vértice seleccionado se convierte en el punto de origen de una vista previa naranja formada por varios agujeros, cuyo tamaño depende de la broca hueca montada y cuya cantidad viene determinada por el parámetro Distancia entre agujeros.
Parámetros de Eliminación de material residual
Penetración | Indica la profundidad que debe alcanzar el mecanizado. |
Distancia de agujeros automáticos | Determina la distancia entre los puntos de origen de los agujeros. |
Ejecución de Eliminación de material residual
Es posible aplicar el mecanizado pulsando el botón situado a la izquierda del corte correspondiente en la lista de polígonos.
Un icono rojo con una «X» indica que el mecanizado no puede aplicarse al corte deseado.
El modo Eliminación de material residual puede utilizarse entre dos cortes consecutivos, independientemente de que ambos sean rectas, ambos curvas o uno de cada tipo.
El agujero se añade a la lista del polígono interior e identifica el mecanizado de eliminación de material residual.

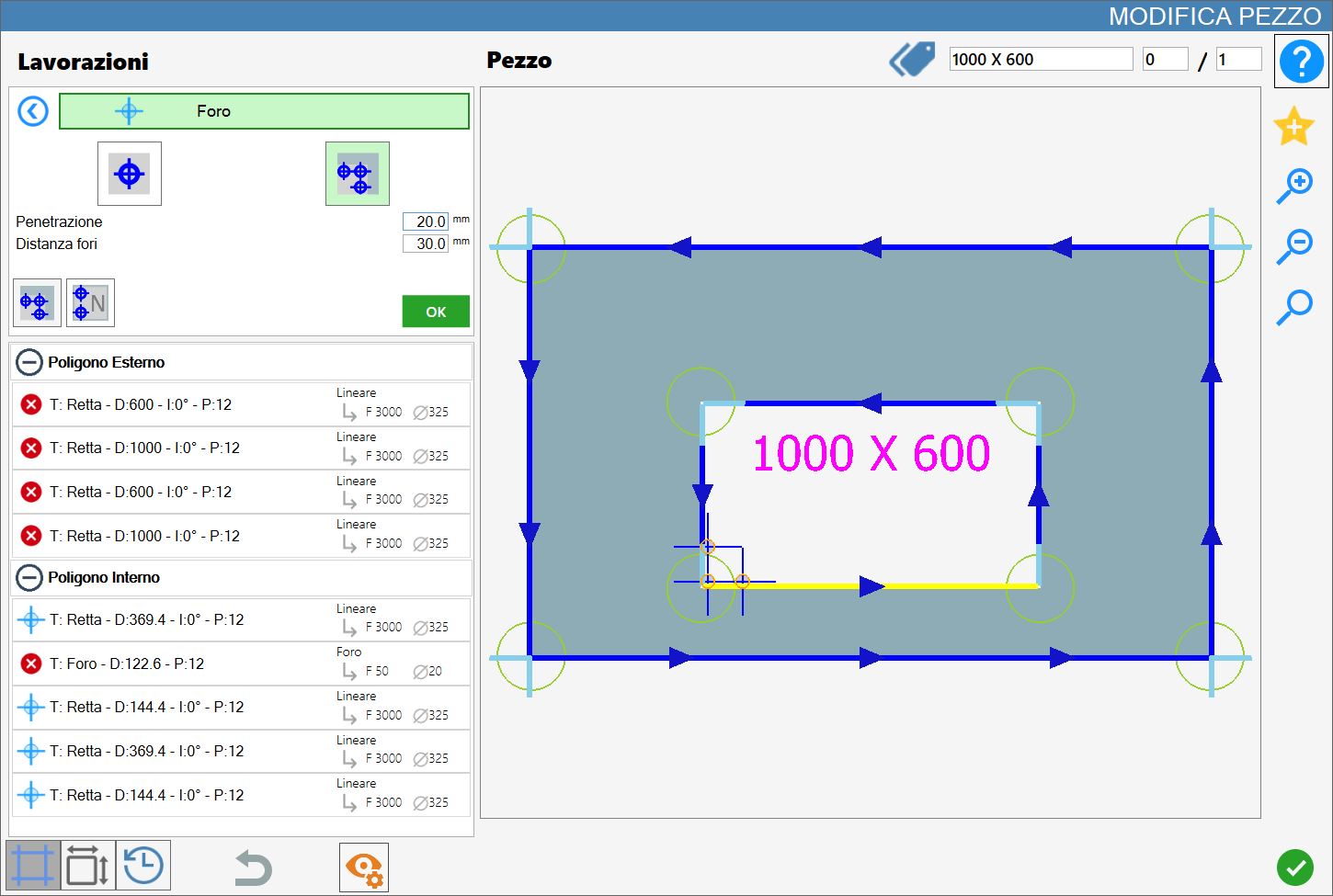

A continuación se muestra un ejemplo de Eliminación de material residual aplicada a dos lados adyacentes del polígono interior:
Botones disponibles con el modo Eliminación de material residual
 | Agujeros cóncavos |
|---|---|
 | Número de agujeros |
