La función «Fresado» permite crear un fresado en la pieza, en el lado, en el borde o en todo el perímetro.

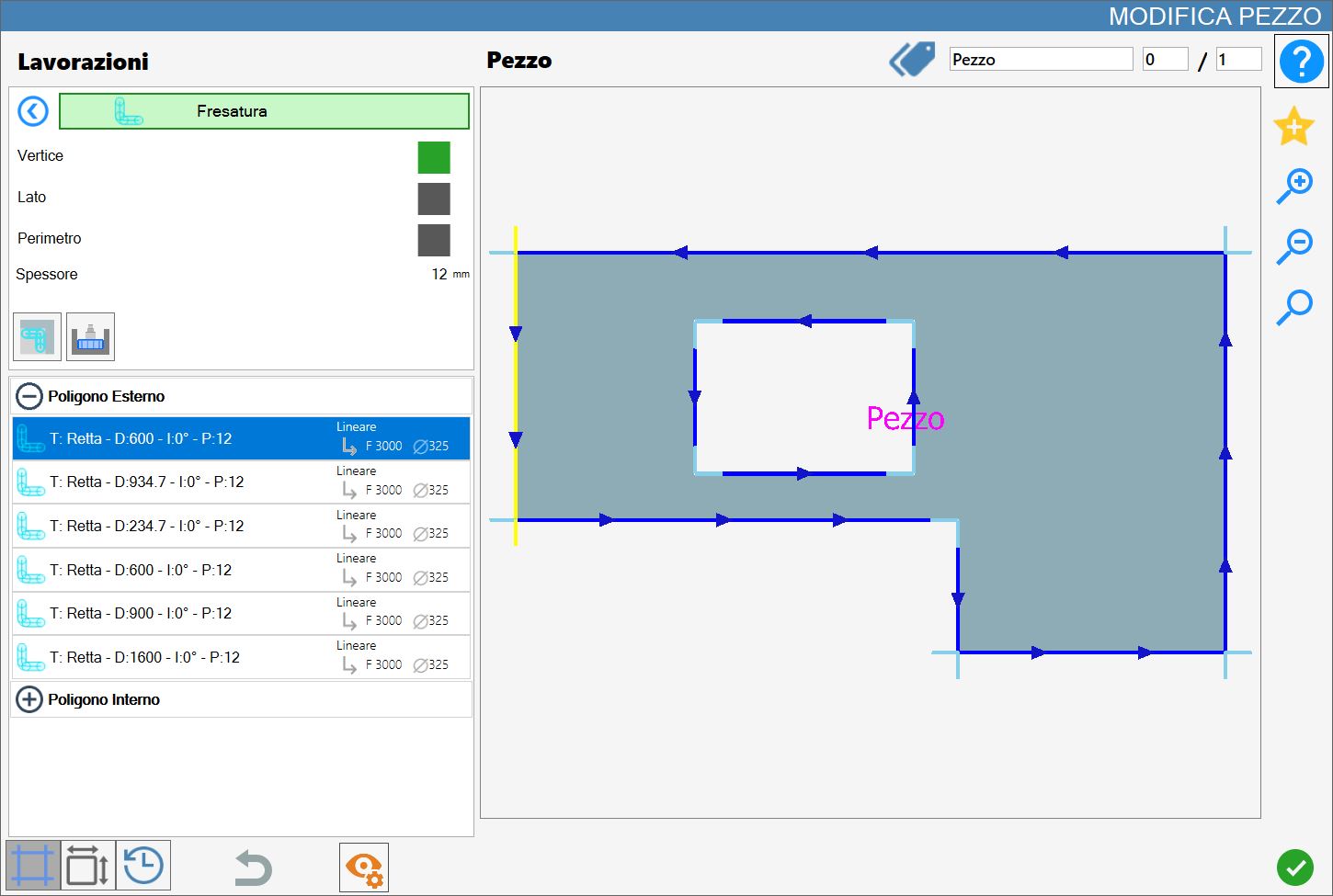

La interfaz de esta función presenta un aspecto similar a la siguiente imagen:
Parámetros
Vértice | Elimina el material que el disco no puede retirar sin dañar la pieza. Sirve únicamente para acabar determinados puntos de la pieza. |
Lado | La herramienta fresa se utiliza para cortar un lado de la pieza. No se añade al corte con disco, sino que lo sustituye completamente. |
Perímetro | Prevé utilizar la herramienta fresa en lugar de la herramienta disco para ejecutar el corte en todo un polígono de la pieza. Sustituye al disco como en el modo lado. |
En cualquier modo, el espesor del corte equivale al diámetro de la herramienta fresa montada. La variación de este elemento modifica automáticamente los cortes, actualizándolos con la nueva medida.
Para el modo Vértice, la variación del espesor del material o del diámetro del disco provoca un alargamiento o acortamiento del corte para adaptarse a las nuevas medidas seleccionadas.
Si la fresa es demasiado grande para cortar el lado seleccionado, se mostrará un mensaje de error en pantalla.
Espesor | Se muestra el espesor de la losa configurado actualmente en Parametrix para ayudar al operador a aplicar el mecanizado. |
 | Penetración |
 | Fresado en ángulos internos |
Ejecución del mecanizado
Es posible aplicar el mecanizado pulsando el botón situado a la izquierda del corte correspondiente en la lista de polígonos.
Un icono rojo con una «X» indica que el mecanizado no puede aplicarse al corte deseado.
Las consecuencias de aplicar un fresado varían según el modo seleccionado y presentan algunas diferencias, descritas en los apartados siguientes.
El fresado comienza desde el punto de entrada indicado en la figura, identificable por el círculo de color sólido situado en el origen.
Cada fresado aplicado a una pieza se inserta en la lista de cortes asociada a un polígono y se representa gráficamente en azul claro.
En el modo Vértice, el fresado se alinea con el vértice seleccionado.
En los modos Lado y Perímetro, se sustituyen respectivamente uno o todos los cortes del polígono.
Ejecución en un vértice
El fresado se aplica al vértice más cercano al punto seleccionado de un corte en la vista previa.
La aplicación se realizará entre dos cortes consecutivos.

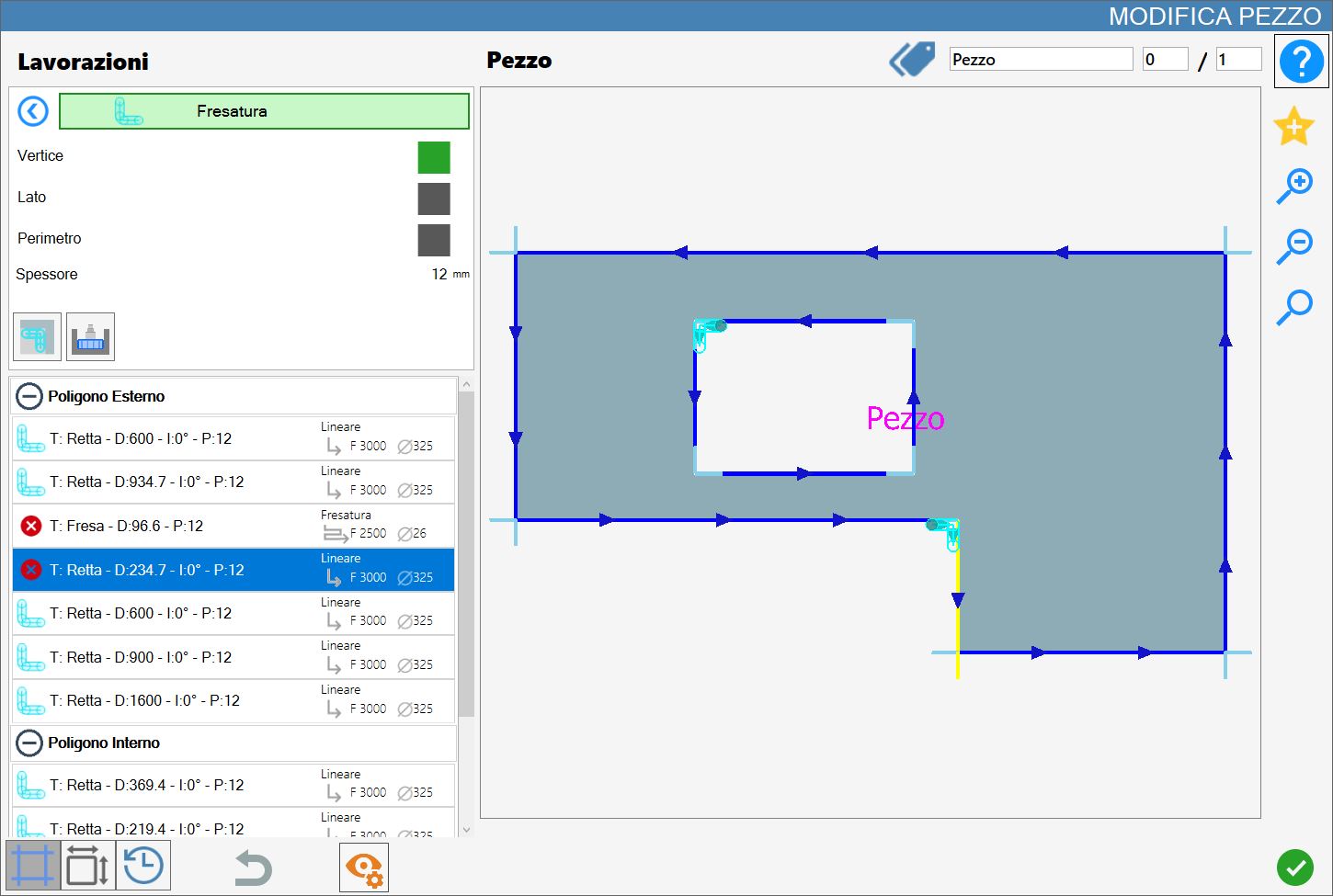

En la siguiente imagen de ejemplo se muestran dos mecanizados de fresado en vértice: el primero en un vértice superior izquierdo del polígono interior; el segundo en un vértice del polígono exterior.
Ejecución en un lado
Al seleccionar cualquier punto de un corte en la vista previa, el fresado se aplicará a lo largo de todo el lado correspondiente.

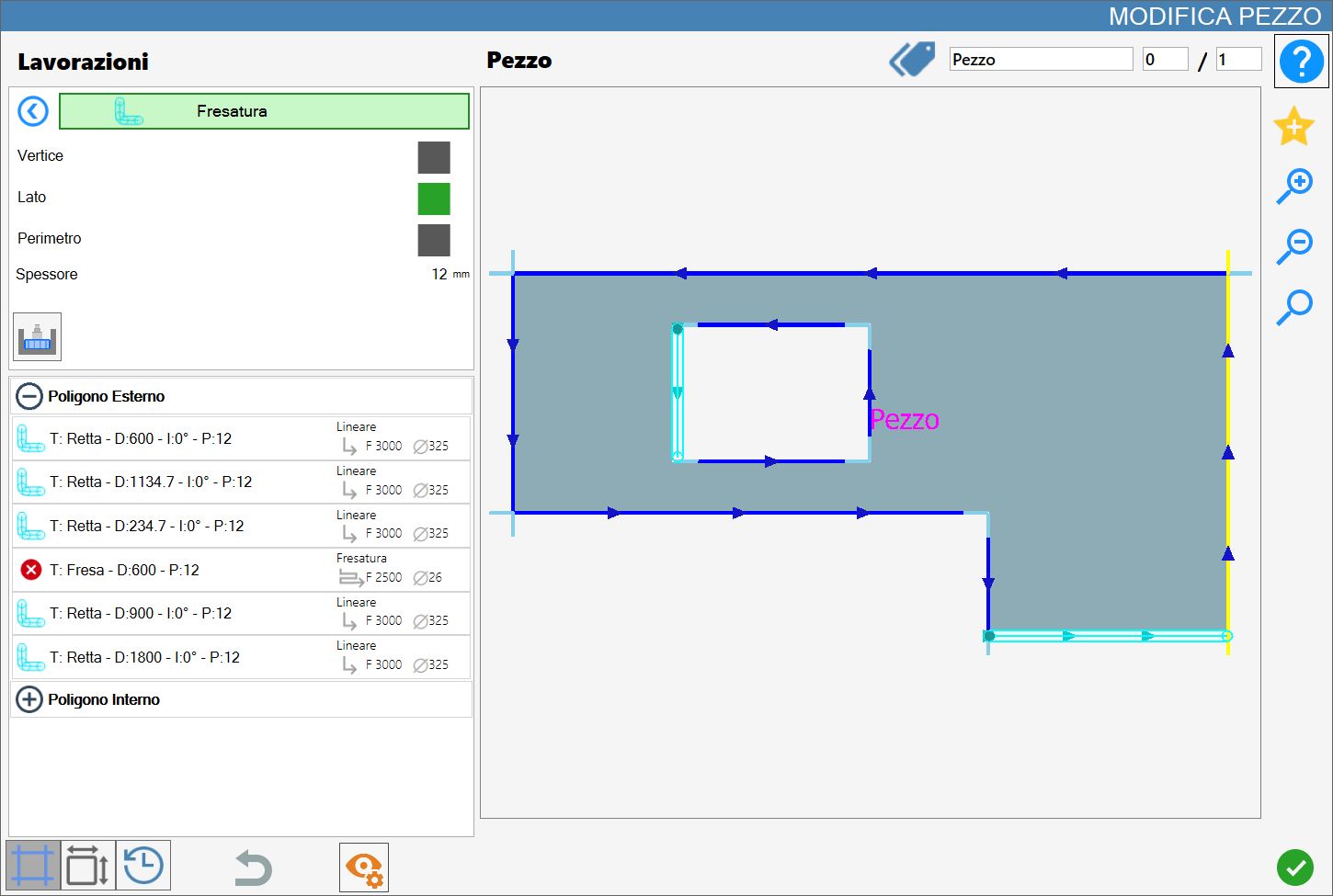

En la siguiente imagen se muestran dos mecanizados de fresado en lado: el primero en el lado izquierdo del polígono interior; el segundo en un lado inferior del polígono exterior.

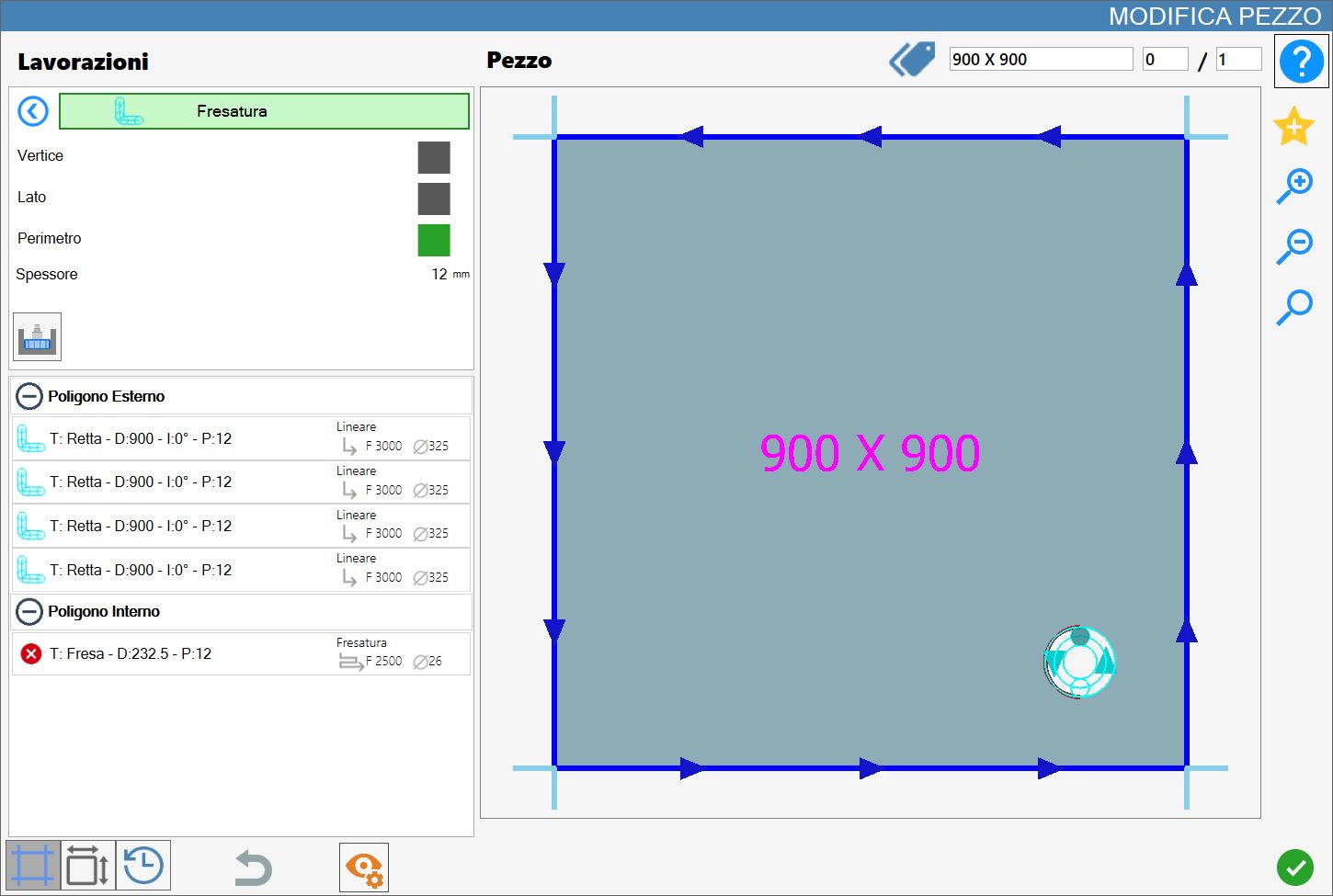

Ejecución en el perímetro
Independientemente del punto o corte seleccionado, el fresado se realizará a lo largo de todo el perímetro del polígono seleccionado.
