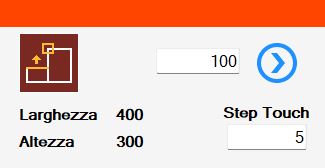

Se abre un pequeño panel desde el que pueden modificarse las dimensiones de una pieza.

Botones

	Imán de dimensiones Permite redimensionar una pieza a las mismas dimensiones que la situada al lado arrastrando uno de sus lados.
	Anchura Anchura de la pieza en tiempo real.
	Altura Altura de la pieza en tiempo real.
	Cantidad de alargamiento El offset se desplazará en la cantidad indicada en este campo. La unidad de medida es mm.
	Aplicar modificación Botón para aplicar el alargamiento de la pieza si el campo «Cantidad de alargamiento» tiene un valor positivo o su acortamiento en caso contrario.
	Step touch Este valor indica el desplazamiento que se aplicará en cada intento de modificar el offset del lado seleccionado directamente en el área de trabajo.

Ejecución de los mecanizados

Alargamiento de la pieza

Es posible modificar el offset de un lado de la pieza introduciendo un valor en el campo «cantidad de alargamiento».
Un valor positivo determina un aumento del área, mientras que un valor negativo determina una reducción.
Seleccione el lado al que desea aplicar el offset y confirme la operación mediante el botón situado a la derecha del campo de entrada.

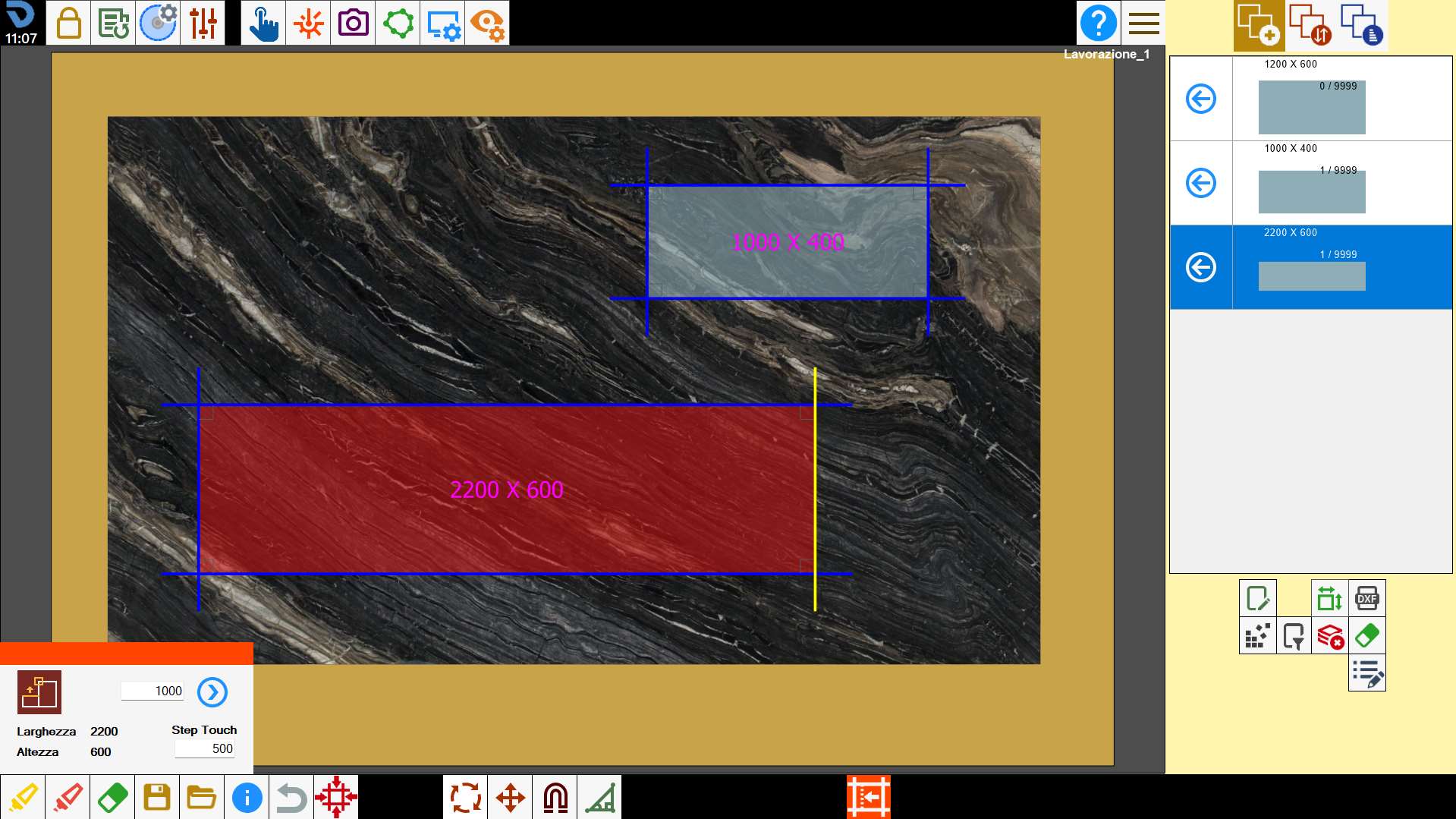

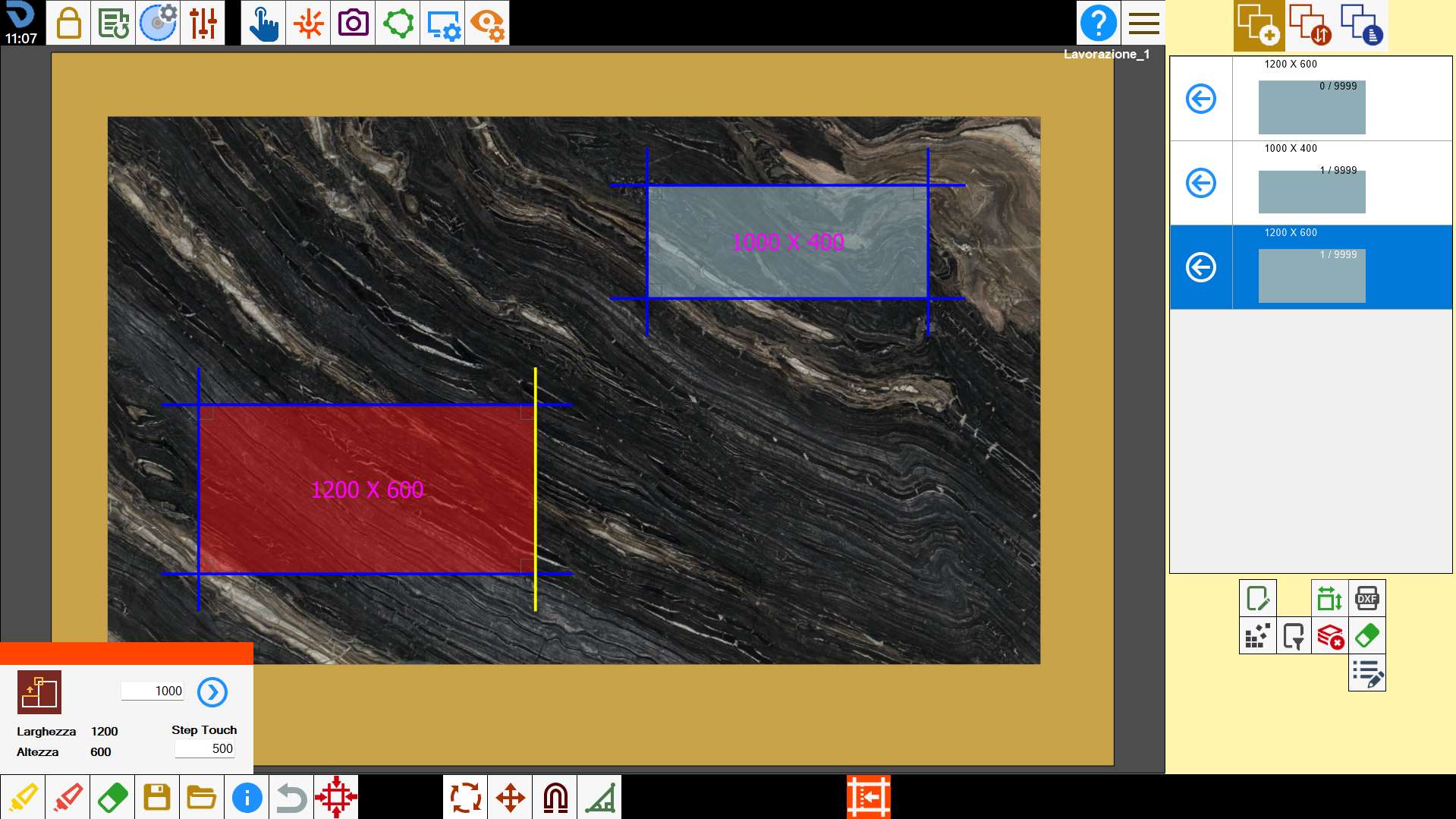

Ejemplo de pieza rectangular

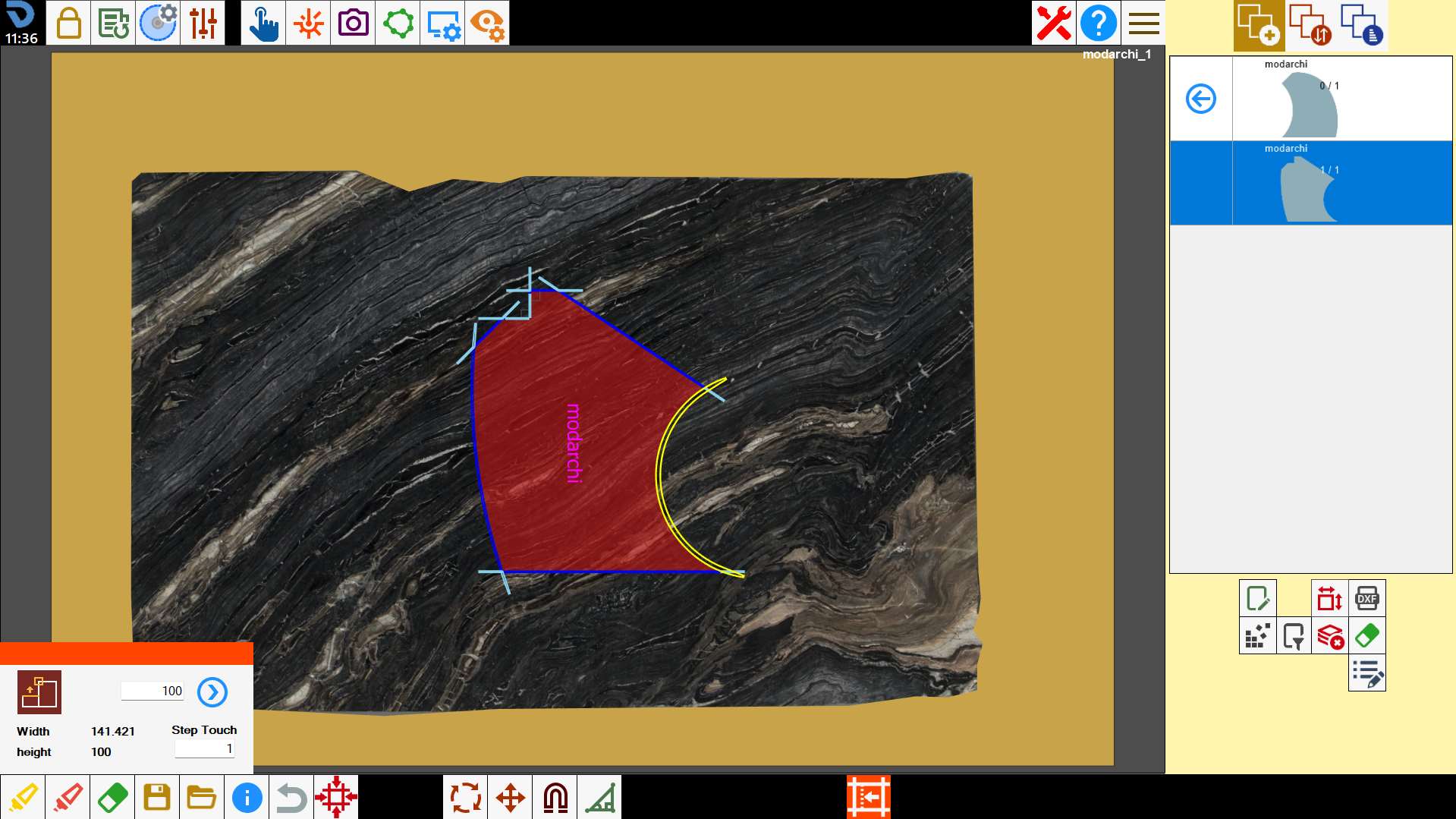

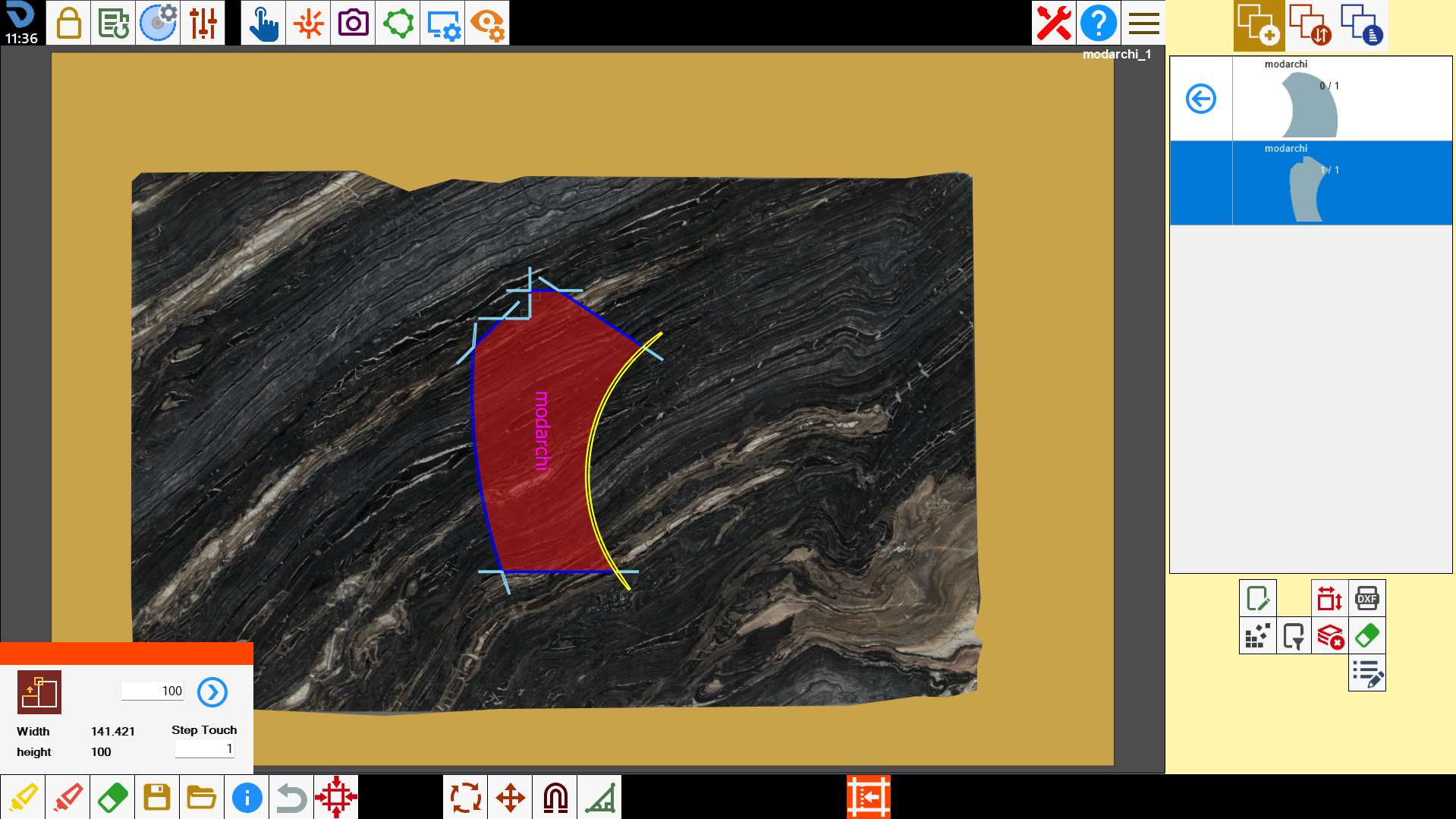

Ejemplo de pieza no rectangular

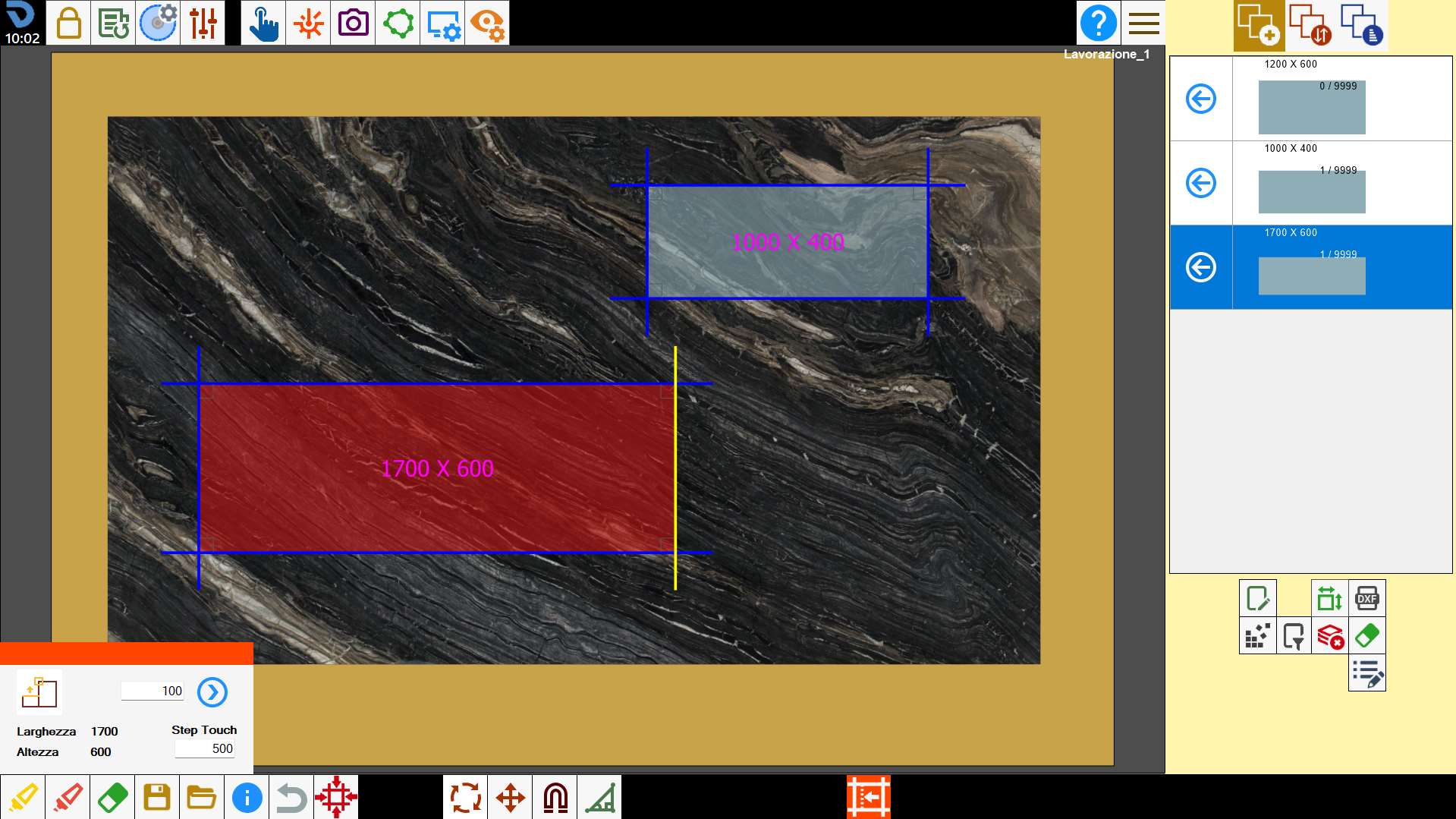

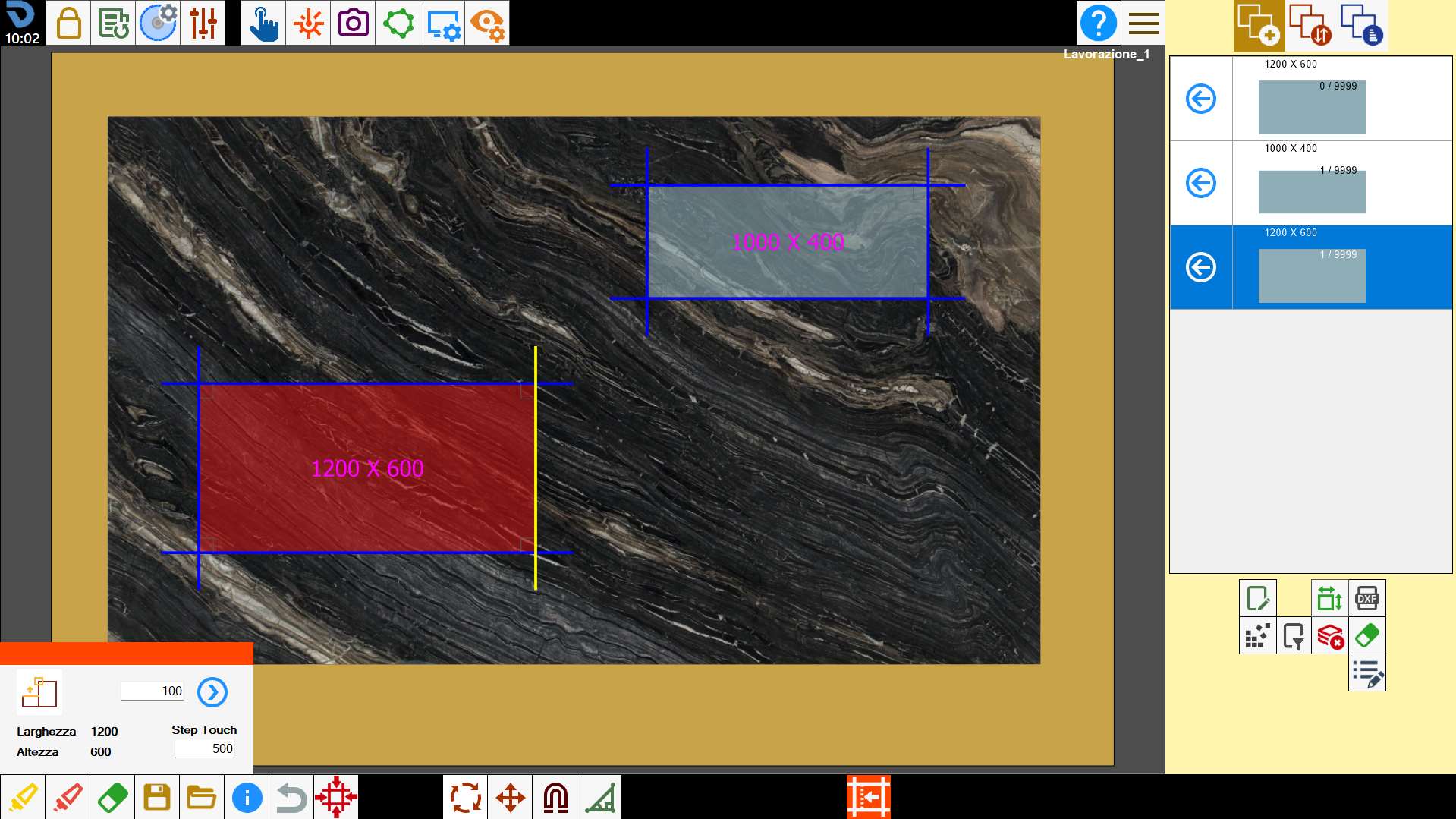

Step touch

Es posible modificar el offset de un lado de la pieza seleccionada configurando el valor «Step touch» y arrastrando el lado directamente en el viewer.

El lado seleccionado podrá desplazarse a distancias definidas por el valor «Step touch»; la pieza se reconstruirá cada vez si la modificación del offset es posible.

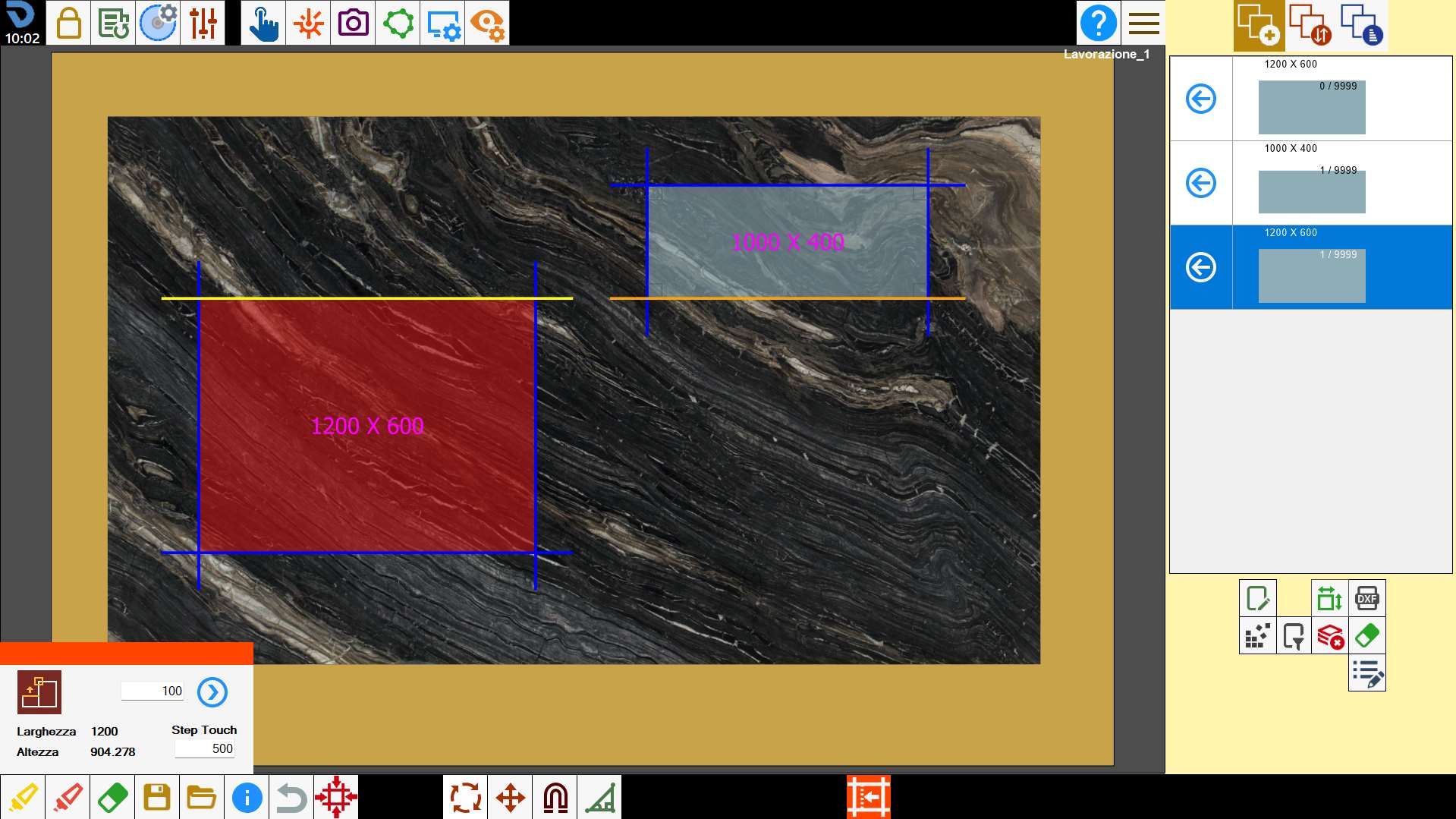

Redimensionamiento

Redimensionamos una pieza arrastrando su lado hacia el de otra pieza.

Haga clic en el lado de la pieza que desea redimensionar y arrástrelo hacia el lado de la otra pieza de referencia.
