DOC3.17.1 SLAB MATCHING

Esta función permite al operador cargar un proyecto de corte preparado en la oficina y adaptarlo a la posición y a las dimensiones reales de la losa presente en la máquina.


Botones


Offset del eje X
Desplazamiento del perímetro a lo largo del eje X respecto a su posición original.


Offset del eje Y
Desplazamiento del perímetro a lo largo del eje Y respecto a su posición original.


Rotación
Diferencia de rotación del perímetro respecto a la situación inicial.


Flechas de desplazamiento direccional
Cada botón permite desplazar el perímetro en la dirección indicada por la flecha.
La magnitud del desplazamiento se indica en el campo de texto inferior.


Rotación horaria/antihoraria
Permiten girar el perímetro en sentido antihorario y horario, respectivamente.
Los grados de rotación se indican en el campo de texto inferior.


Restablecer posicionamiento
Restablece la posición del perímetro a la posición importada inicialmente.


Slab Matching automático
Alineación automática del perímetro.


Mostrar/Ocultar piezas
Permite mostrar u ocultar el perímetro de las piezas presentes en el área de trabajo.

Cómo utilizar Slab Matching

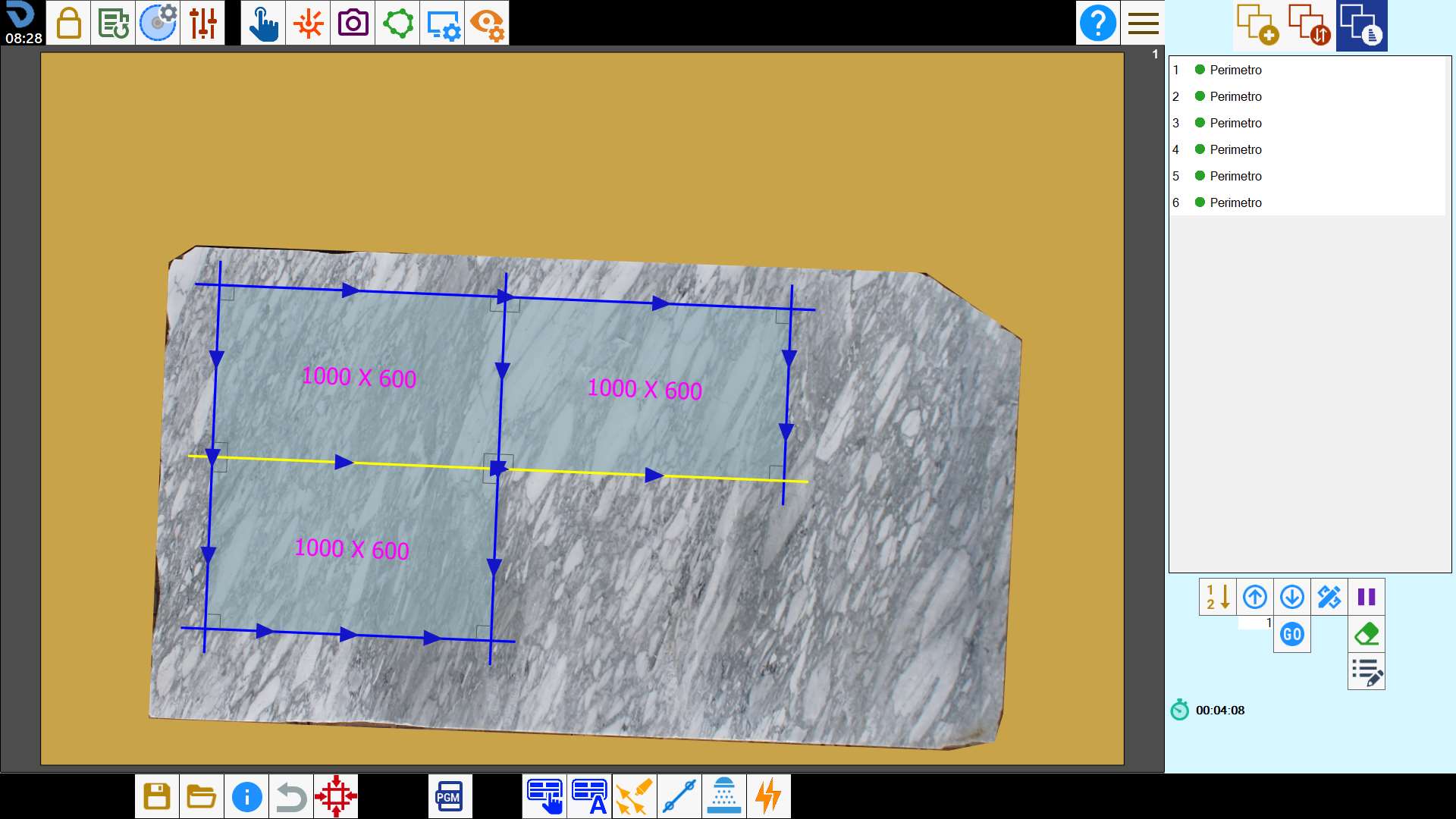

El operador puede planificar en la oficina el proyecto de corte de una losa tomando como referencia una foto realizada desde el caballete y guardarlo.

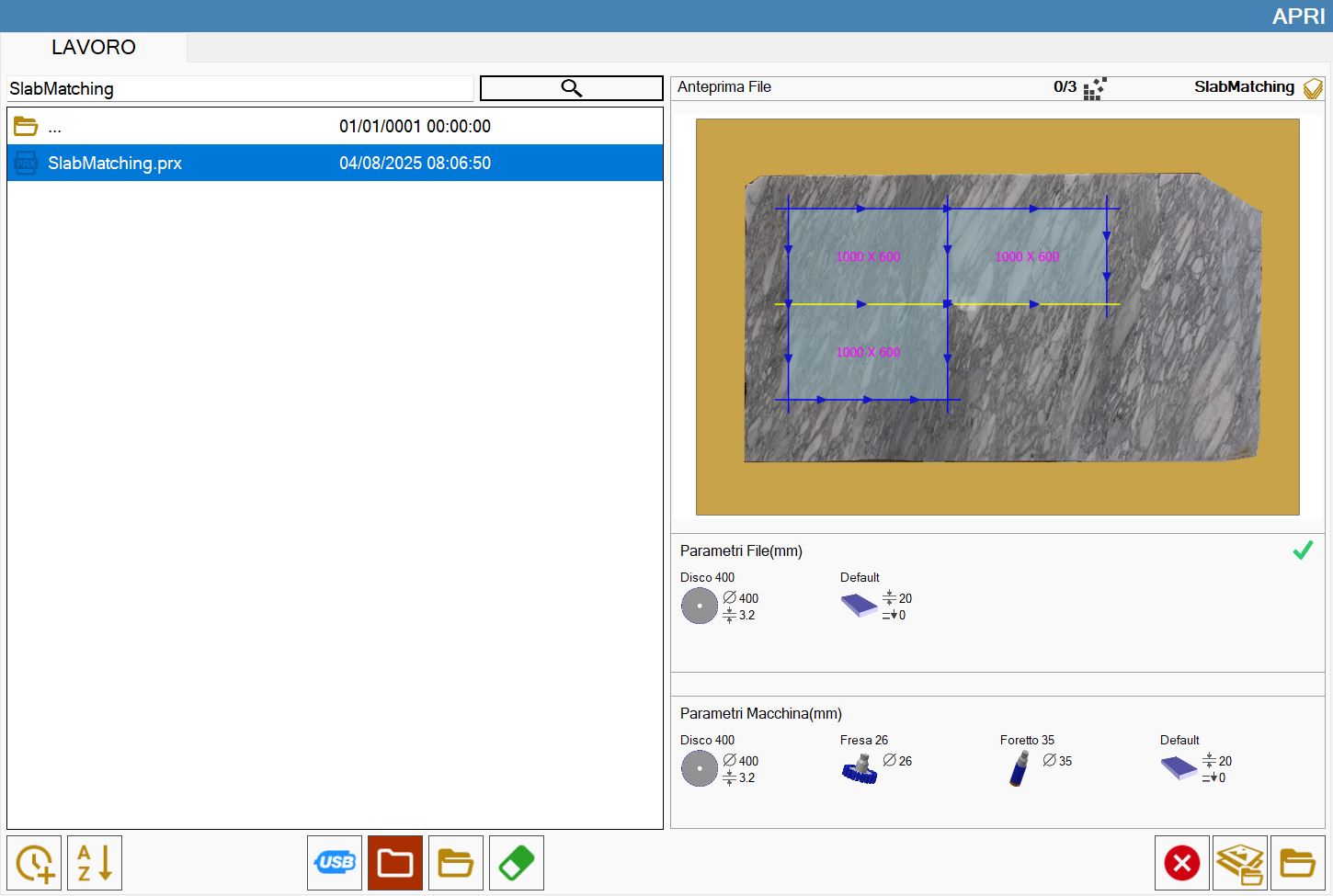

Después de tomar una foto de la losa en el banco de trabajo, el operador de la máquina puede cargar el archivo del proyecto guardado en la oficina utilizando la función Slab Matching.

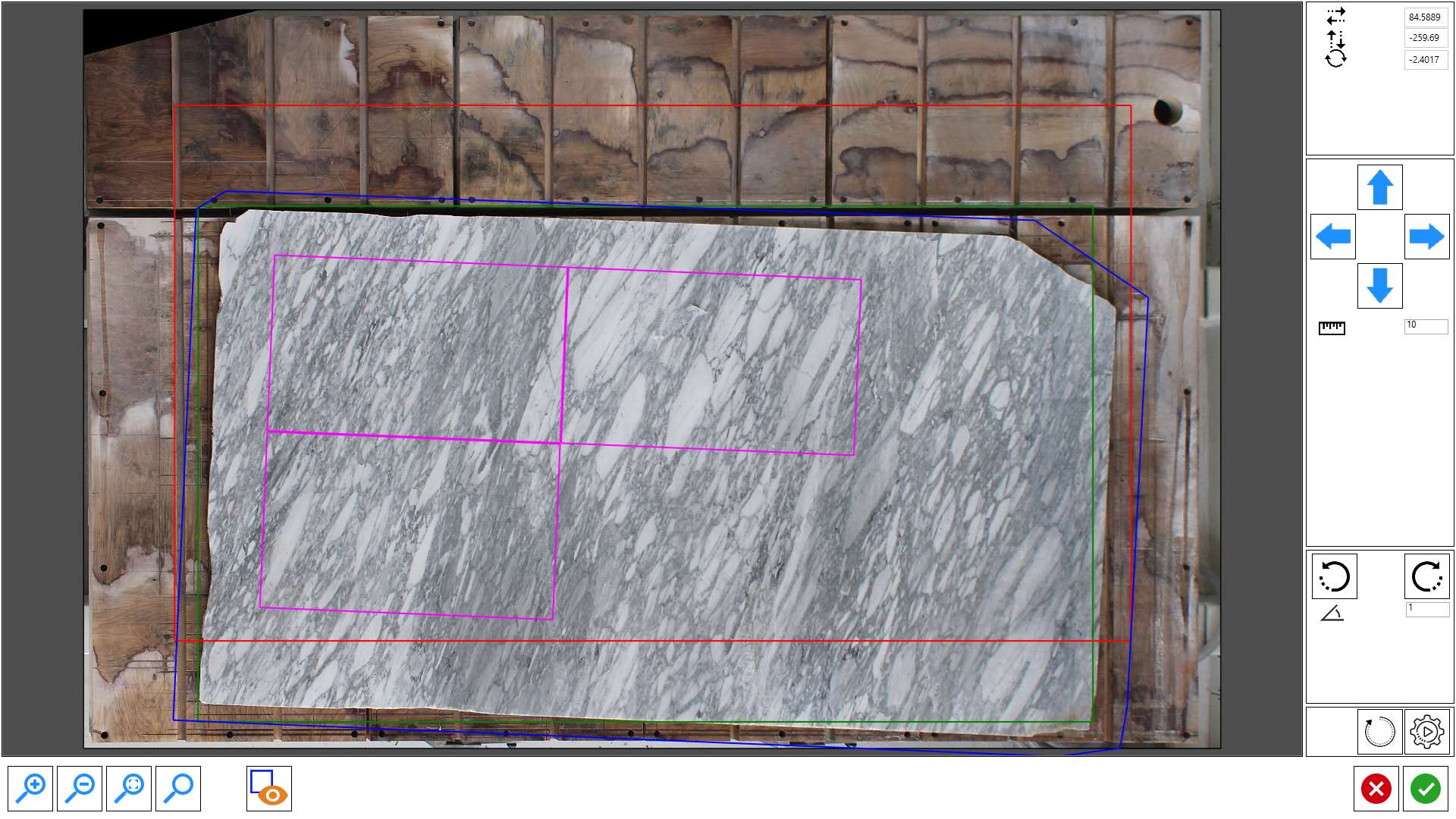

En la ventana que se abre se muestra la foto tomada del banco de trabajo y la vista previa del perímetro de la losa programada en la oficina.


Los elementos que aparecen en pantalla representan:

Azul

Perímetro de la losa programada en la oficina.

Fucsia

Perímetro de las piezas dentro de la losa programada en la oficina.

Rojo

Posición original de la losa programada en la oficina.

Verde

Posición de la losa presente en el banco de trabajo.

El operador puede desplazar y/o girar el perímetro dentro del área de trabajo hasta la posición correcta arrastrándolo, usando las flechas o mediante el botón de alineación automática.

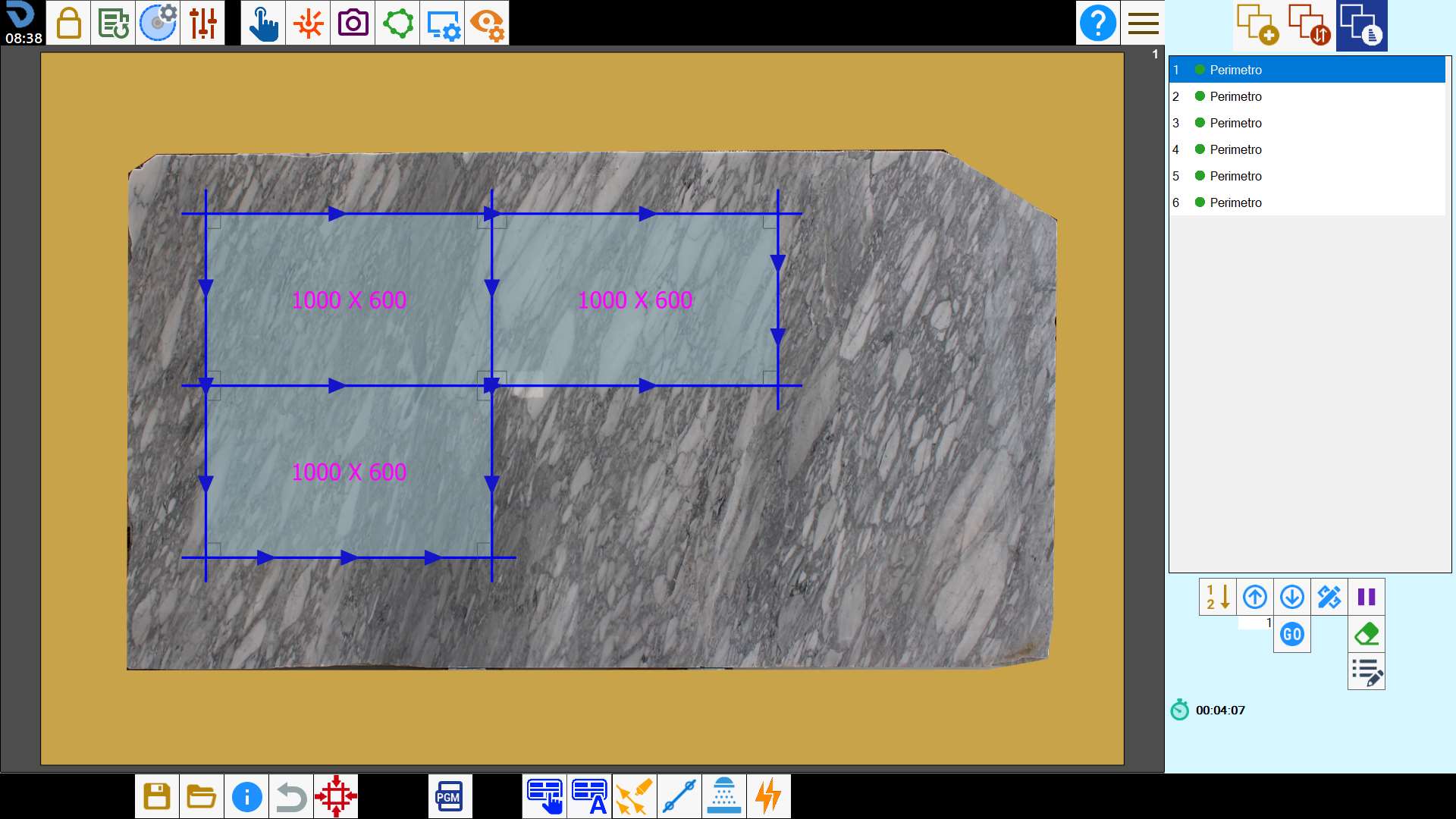

Una vez colocado correctamente el perímetro, pulse confirmar y las piezas se mostrarán posicionadas, como en el archivo, sobre la losa real.


;
