Machine technical documentation Operational document

DOC3.17 CARGAR MECANIZADO

Esta función permite cargar un mecanizado guardado anteriormente en Parametrix.

Lista de piezas

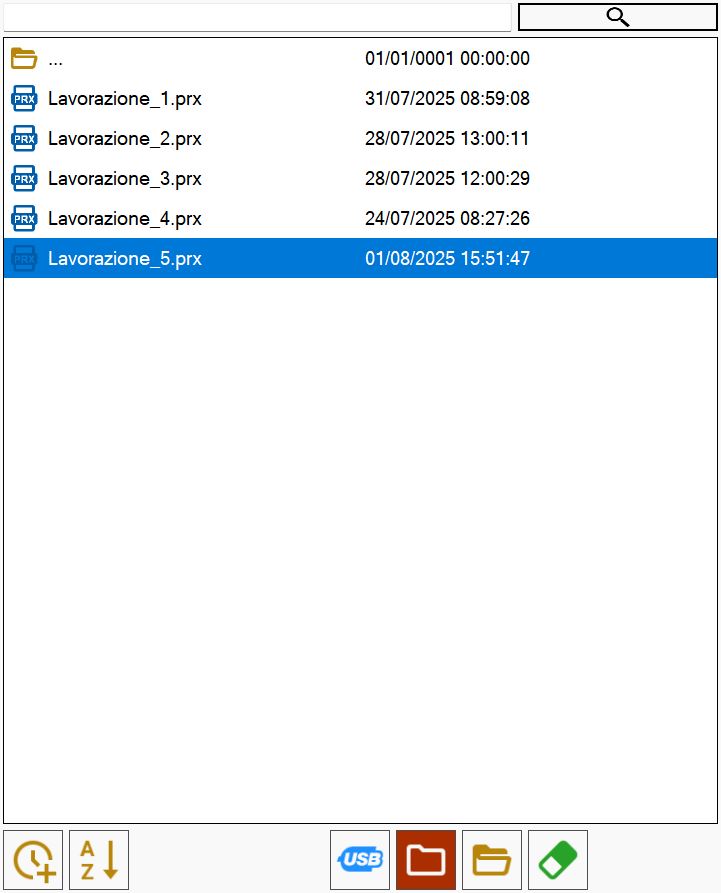

En la sección izquierda se encuentra la lista de archivos de estado que pueden cargarse.

Botones

	Ordenar por fecha Ordena los archivos presentes en la lista según la fecha de creación. De forma predeterminada se ordenan del más reciente al más antiguo. Al pulsar de nuevo el botón, los archivos se ordenarán del más antiguo al más reciente. La operación puede repetirse varias veces, cambiando el orden.
	Ordenar por nombre Ordena los archivos presentes en la lista según el nombre. Al pulsar el botón se elige si los archivos deben ordenarse de forma ascendente o descendente.
	Memoria USB Permite acceder a la memoria USB insertada en el PC, navegar por sus carpetas y visualizar sus archivos.
	Carpeta de trabajo Acceso rápido a la carpeta de trabajo del PC.
	Explorar carpetas Mediante este botón es posible explorar todas las carpetas del PC.
	Eliminar archivo Permite pasar al modo «Eliminar archivo». En este modo aparecerá un icono de goma de borrar a la izquierda del nombre de cada archivo contenido en la lista. En este caso, al seleccionar un archivo se elimina definitivamente.
	Buscar archivo Permite buscar entre los archivos de la carpeta aquellos que contienen el texto introducido en la casilla situada al lado.

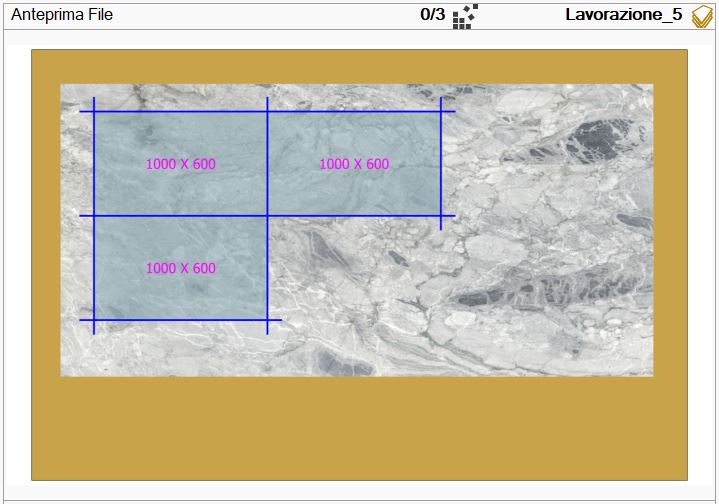

Vista previa

En esta sección se muestra una vista previa del archivo seleccionado de la lista.

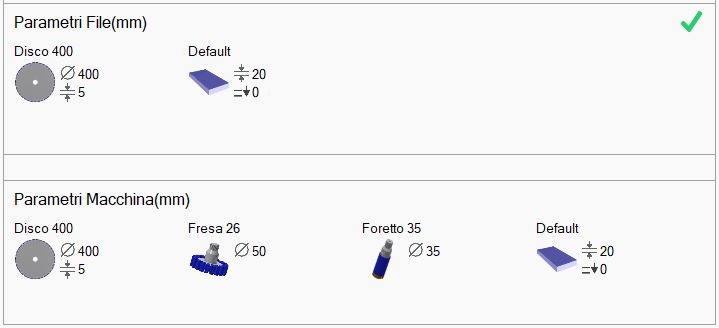

Debajo de la vista previa se muestran los parámetros de la losa y de las herramientas del archivo seleccionado y de la máquina, situados respectivamente en la sección superior e inferior.

¡ATENCIÓN!

Para abrir completamente un mecanizado, los parámetros del archivo deben ser idénticos a los parámetros de la máquina.

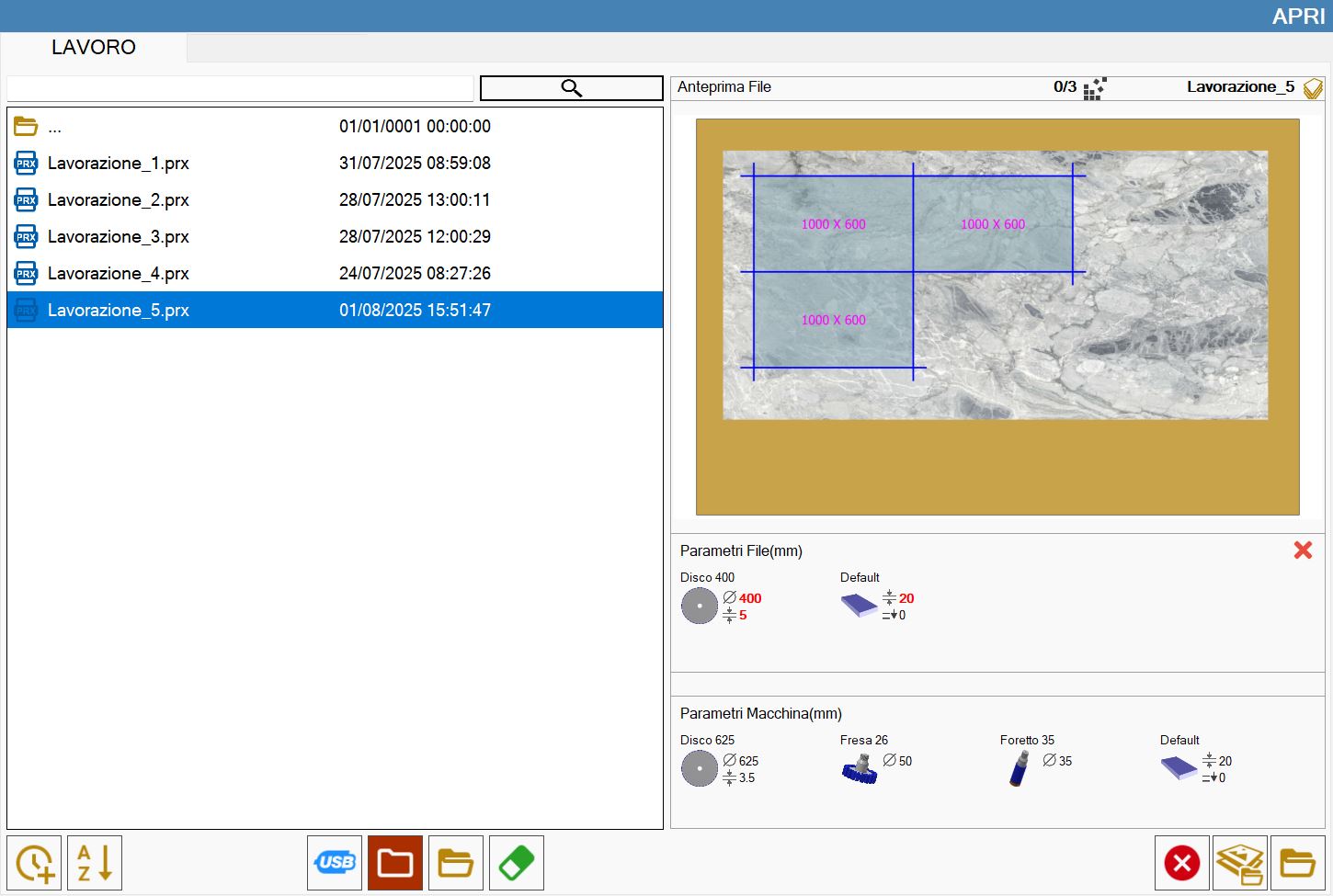

En caso contrario, los parámetros del archivo que difieren de los de la máquina se resaltan en rojo.
Si los parámetros no son iguales, el mecanizado se abre de forma parcial, solo con la disposición de las piezas. Un mensaje advierte al usuario de que no pueden ejecutarse modificaciones en los cortes.

Otros botones

	Slab Matching Permite posicionar las piezas en la instalación de oficina de Parametrix utilizando una imagen de la losa y, a continuación, realinear el perímetro y las piezas con la posición real de la misma losa colocada sobre el banco de trabajo de la máquina.
	Cargar estado Permite cargar el estado guardado en el archivo seleccionado.

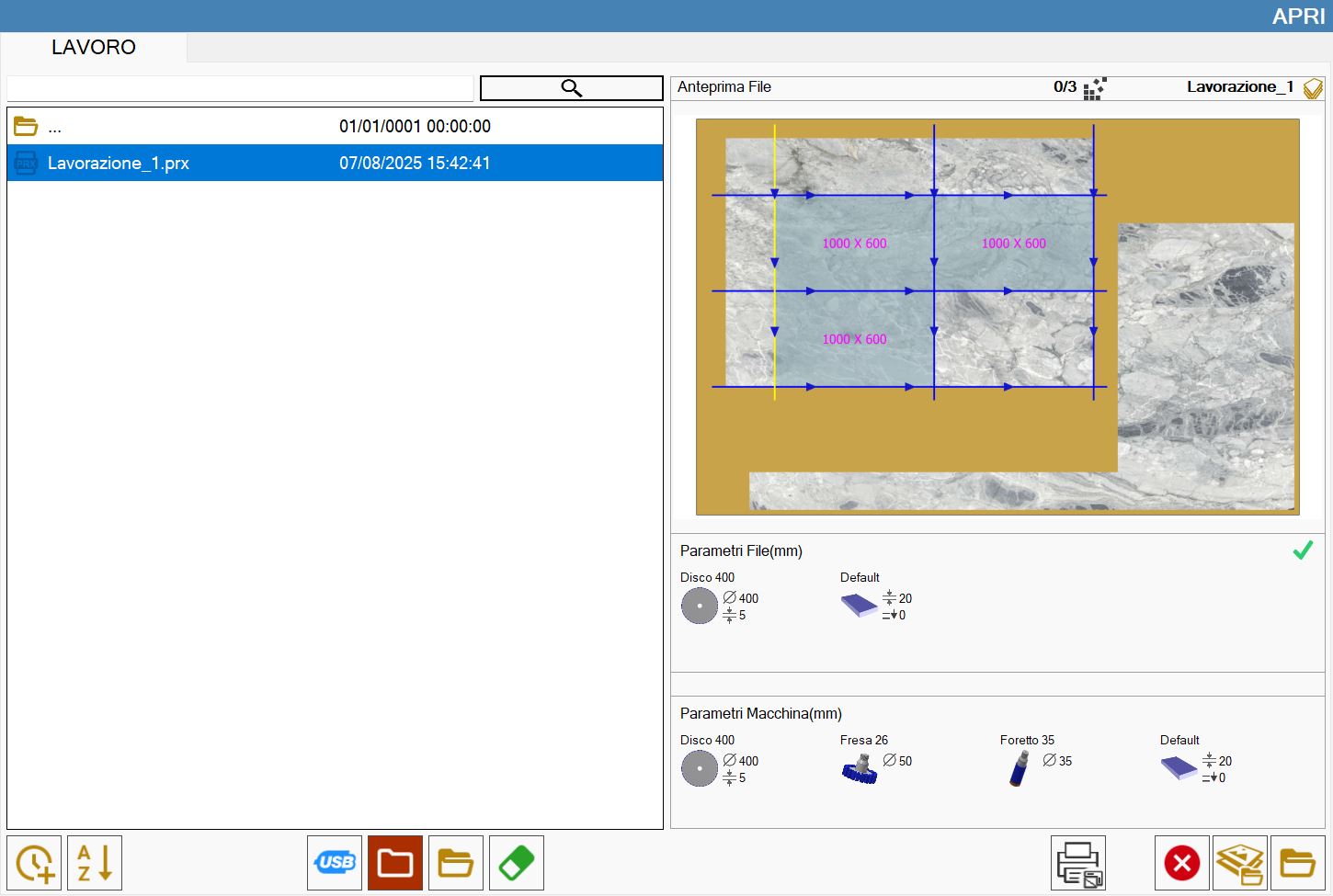

Cómo cargar un estado

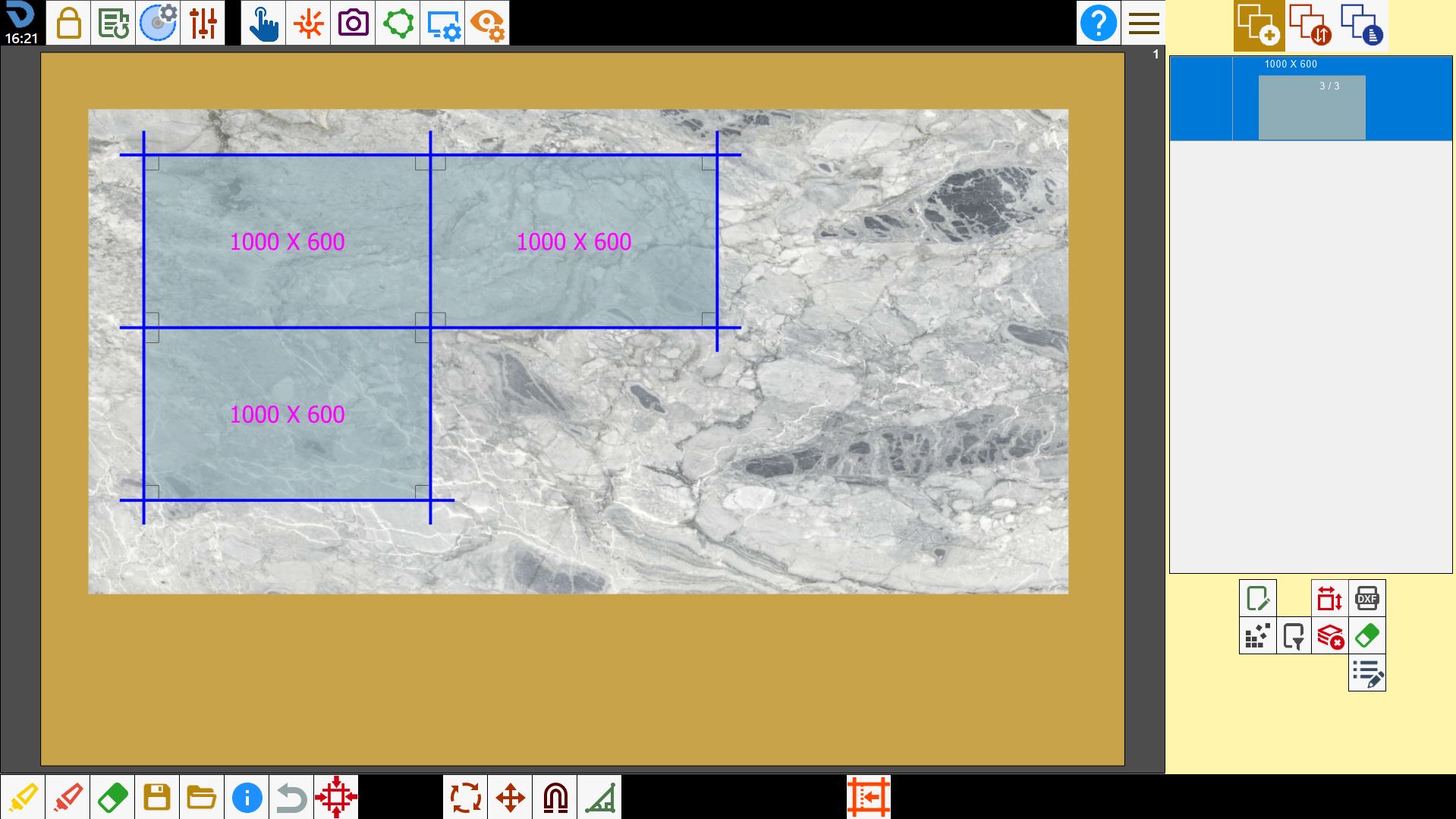

Desde la página principal, acceda al panel para cargar un estado.
A continuación, seleccione el archivo correspondiente al mecanizado que desea reproducir.

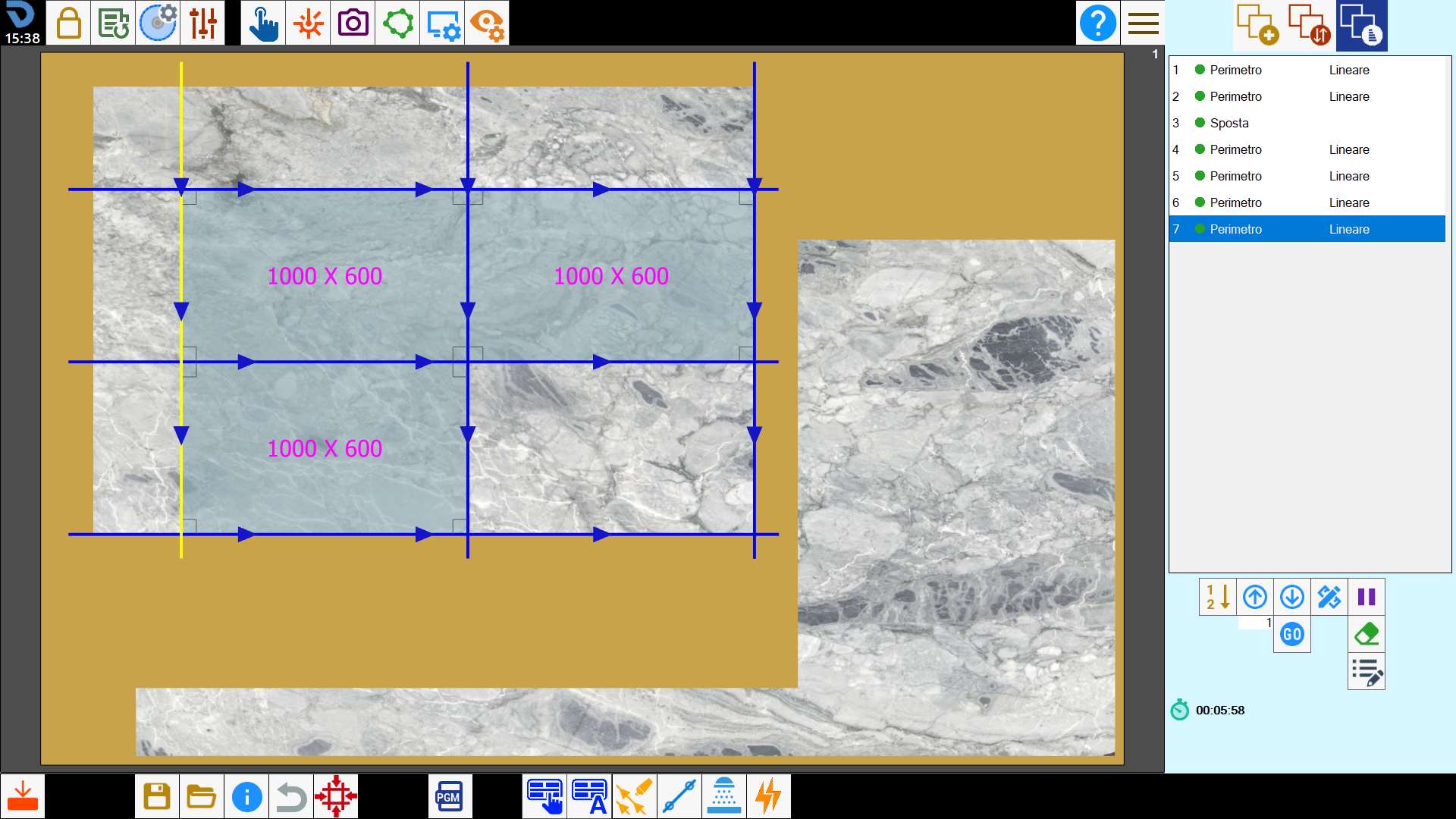

Tras la confirmación, se crearán las piezas y se insertarán en el área de trabajo con todas las operaciones que se les hayan aplicado.

Del mismo modo, es posible cargar un mecanizado programado anteriormente con todas las operaciones realizadas.

Esta función se utiliza para volver a cargar en la máquina un mecanizado guardado anteriormente.

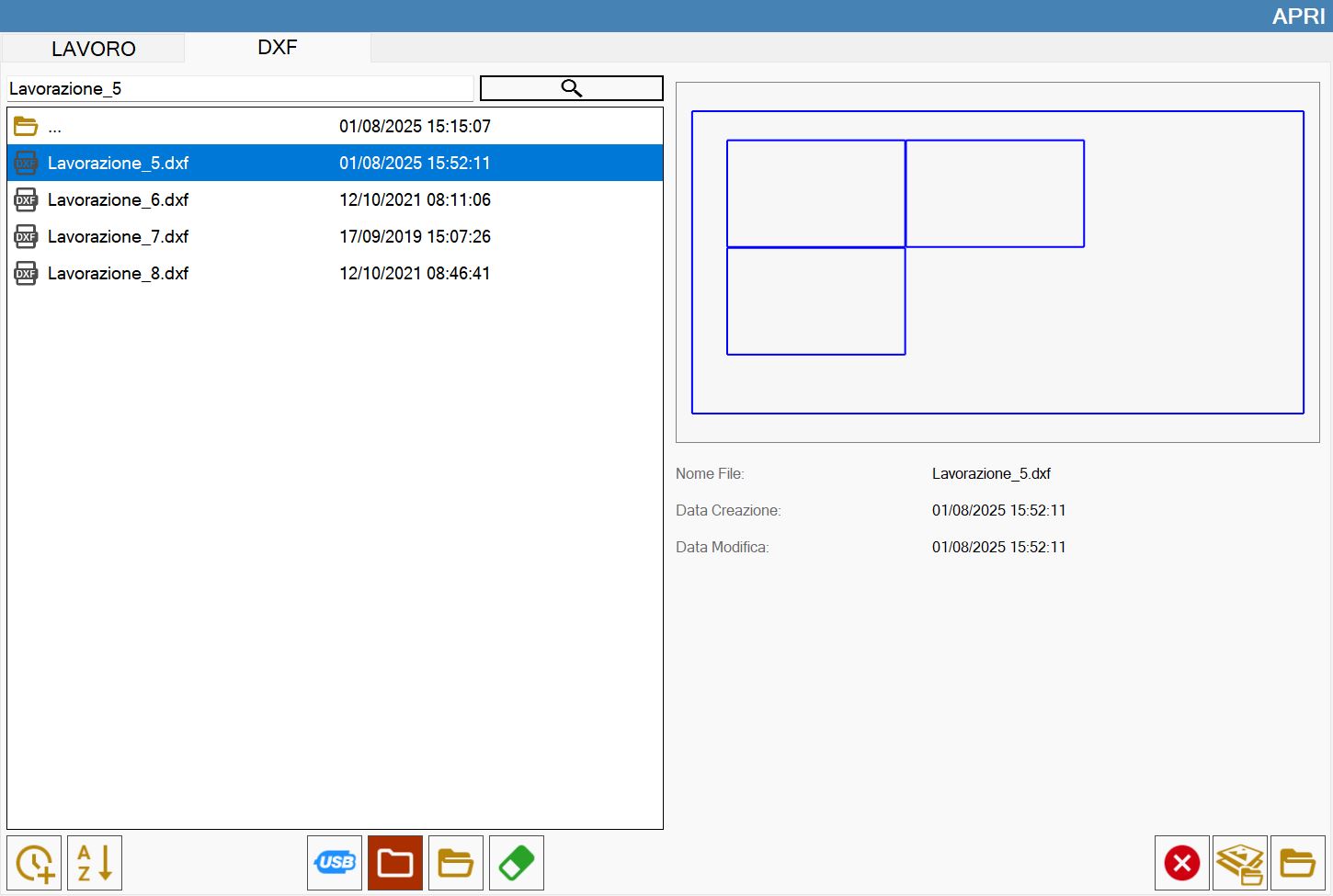

Importar DXF (Opcional)

Esta función permite cargar el estado de un mecanizado guardado en un archivo DXF.

Importación de los cortes de recorte desde el layout DXF

Ahora es posible importar en Parametrix una losa con sus respectivos cortes de recorte, dibujándolos en una capa específica del archivo DXF.

El nombre de la capa dedicada a los cortes de recorte debe definirse junto con un técnico Donatoni. Una vez configurado, no podrá modificarse.

Dentro de esta capa, cada corte de recorte debe representarse mediante una línea.

¡ATENCIÓN!

Durante la creación del archivo DXF deben respetarse las siguientes reglas:
debe estar presente el perímetro de la losa;
el perímetro de la losa debe ser rectangular;
los lados del perímetro deben ser horizontales o verticales y no deben estar girados;
cada línea de recorte debe ser paralela a uno de los lados del rectángulo;
para cada lado debe haber como máximo una línea de recorte;
si se dibujan varias líneas para el mismo lado, Parametrix utilizará únicamente la más cercana al borde.

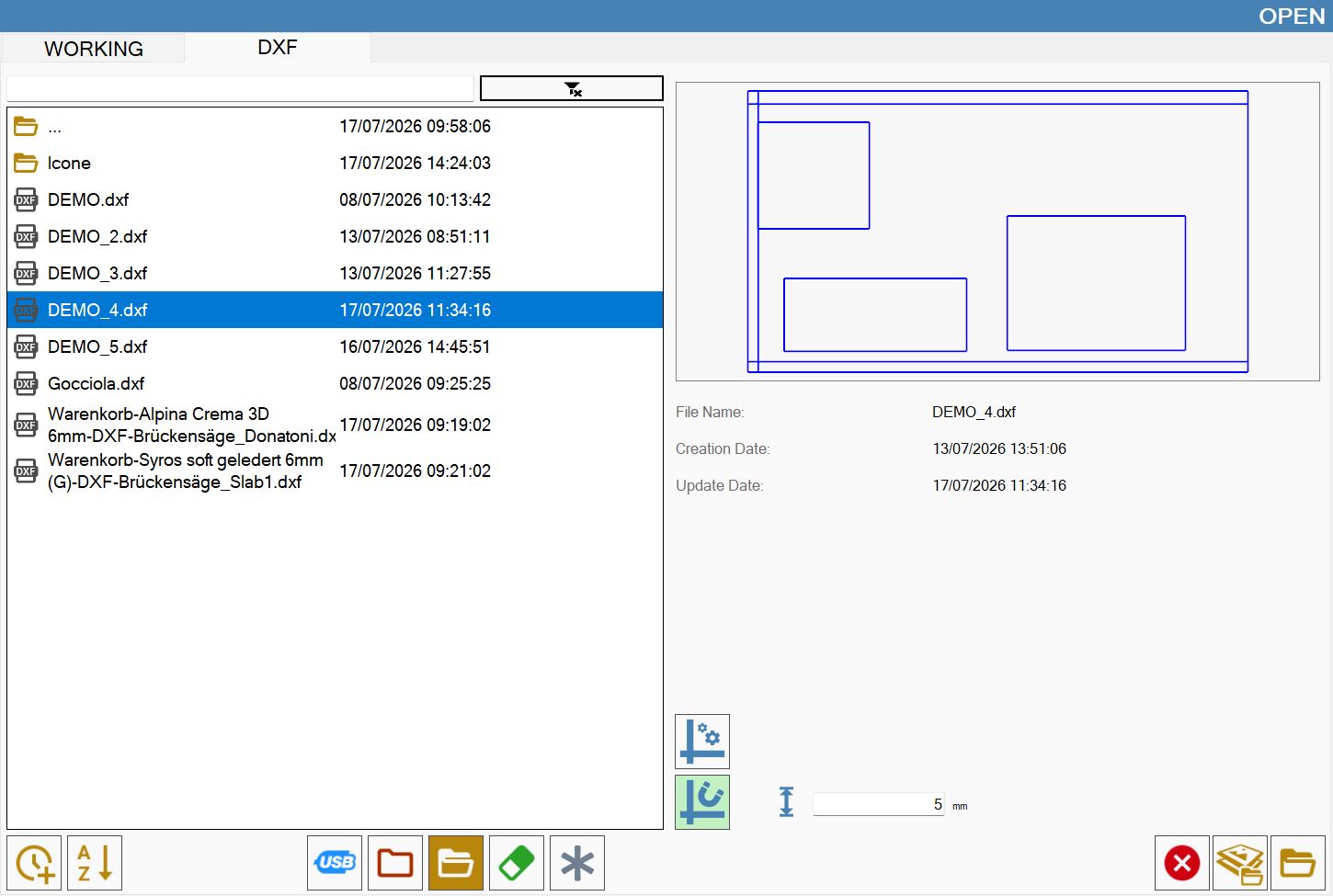

Para importar el archivo, abra en Parametrix la página Importación de layout desde DXF y seleccione el archivo deseado.

Opciones disponibles

En la pantalla de selección de archivos es posible modificar algunas opciones mediante los botones situados debajo de la vista previa, en el lado derecho de la pantalla.

	Modo automático Si el archivo DXF seleccionado no contiene la capa de los cortes de recorte, Parametrix los añade automáticamente según la configuración del perímetro de http://pannello.Se si la capa está presente, tienen prioridad los cortes de recorte definidos en el archivo DXF.
	Modo imán Parametrix desplaza ligeramente los cortes de recorte para superponerlos al corte más cercano, siempre que la distancia entre ambos sea suficientemente reducida. Esta corrección automática puede ayudar a optimizar la ejecución de los cortes.
	Distancia del imán Define la distancia máxima permitida entre un corte de recorte y un corte de la pieza para que puedan superponerse mediante el modo imán. El reconocimiento de los cortes de recorte está disponible tanto durante la importación estándar como durante la importación con Slab Matching.

Ejemplos

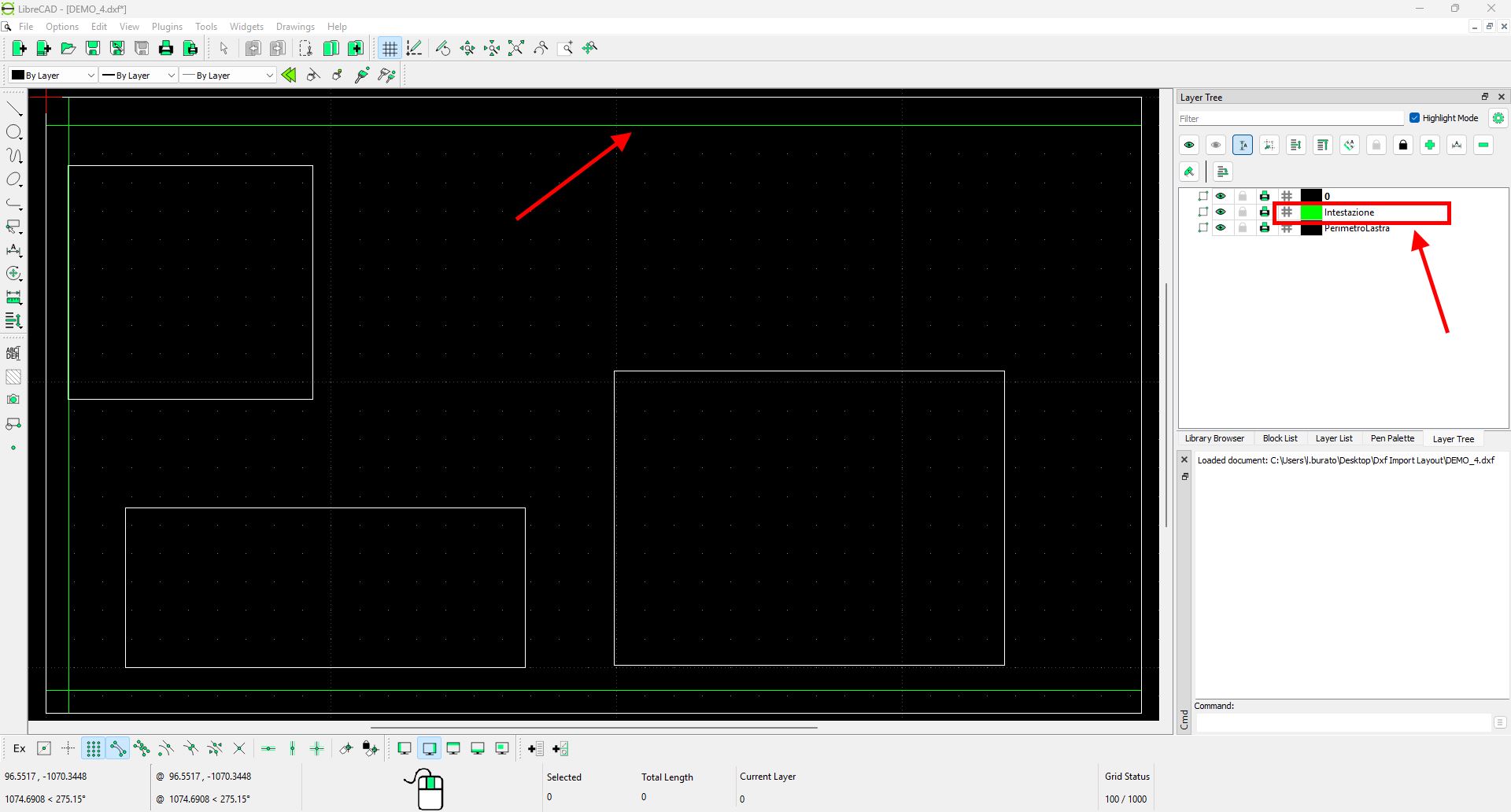

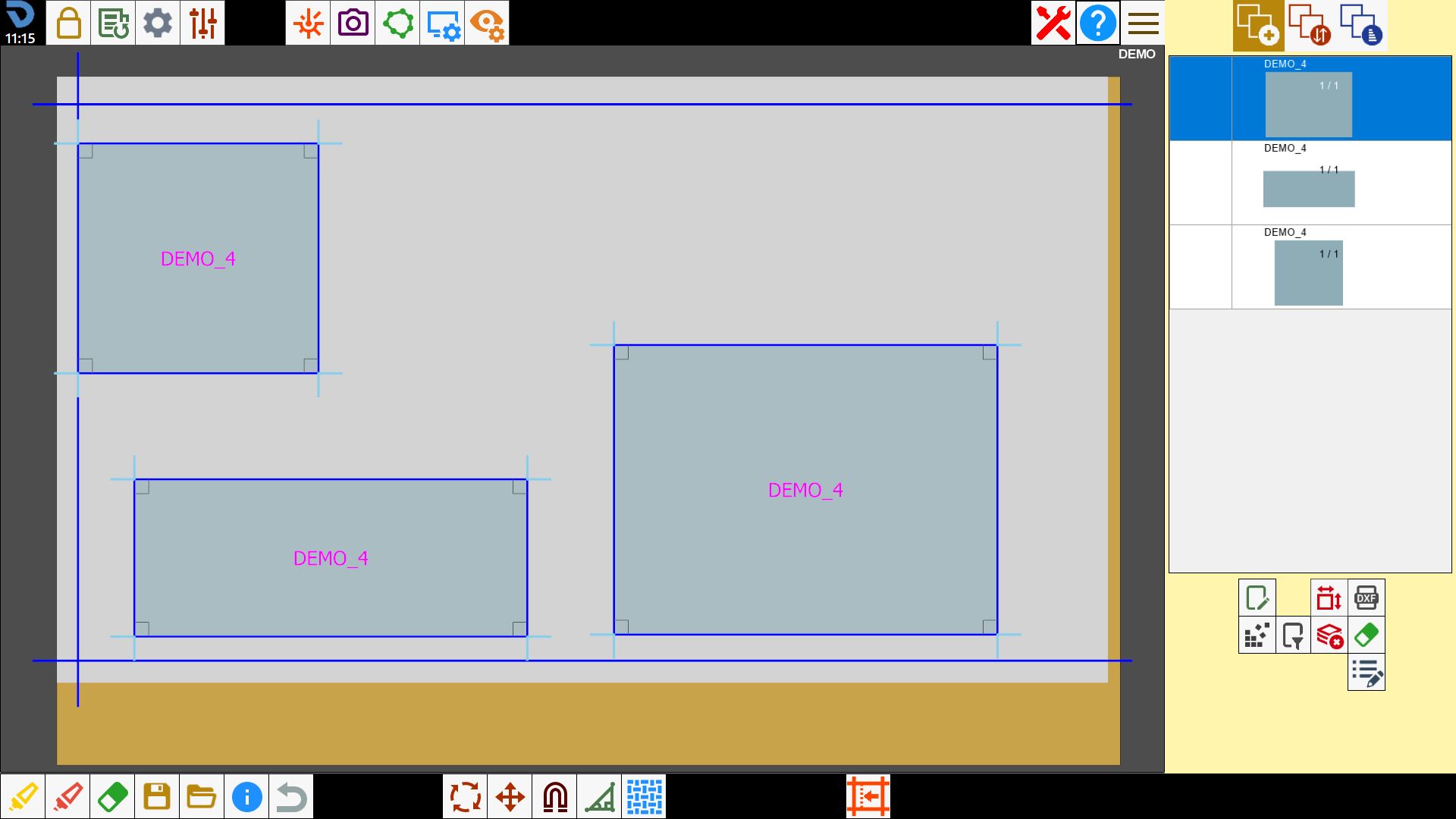

Las imágenes muestran un archivo DXF que contiene el perímetro de la losa, las piezas y los cortes de recorte, además del resultado obtenido tras la importación en Parametrix.
