Machine technical documentation Operational document

DOC3.21.7 OPERACIONES

Esta función permite aplicar ordenaciones y operaciones personalizadas a los cortes.

Operaciones disponibles

	Ordenación por mecanizado Permite ordenar los cortes de la lista según el tipo de mecanizado.
	Macro Permite aplicar macros a los cortes.
	Operaciones individuales Permite aplicar operaciones estándar a los cortes.
	Ordenar mecanizados al principio Permite desplazar al principio de la lista todos los cortes asociados a un tipo de mecanizado.
	Ordenar mecanizados al final Permite desplazar al final de la lista todos los cortes asociados a un tipo de mecanizado.
	Ordenación según los cortes Permite cambiar el orden de los cortes según su posición en el área de trabajo.

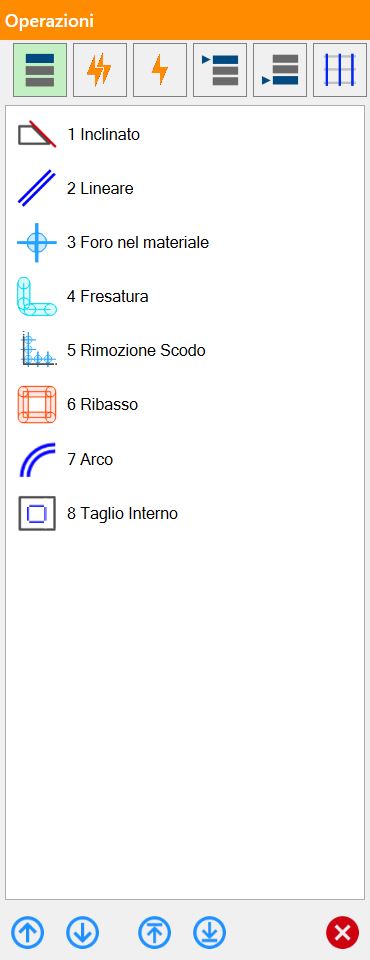

Orden de ejecución de los mecanizados

Permite al operador elegir el orden de ejecución de los cortes según el tipo de mecanizado utilizado.
La lista está compuesta por los mecanizados necesarios para ejecutar los cortes.
Cambiar el orden de los mecanizados también modifica el orden de los cortes de la lista.

NOTA

Los tipos de mecanizado mostrados en esta lista corresponden a los asociados a los cortes presentes en el área de trabajo.
En función de ello, pueden mostrarse elementos diferentes.

Barra inferior

Los elementos de la lista pueden ordenarse mediante algunos botones de desplazamiento.

	Mover Desplaza la operación seleccionada a la posición anterior o siguiente.
	Ir al principio/final Lleva la operación seleccionada al principio o al final de la lista.

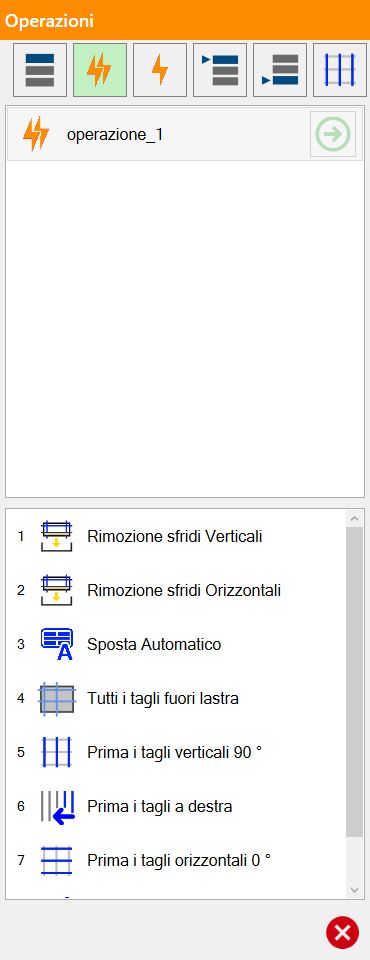

Macro

Es posible definir y aplicar macros. Cada una permite al operador aplicar opciones avanzadas de ordenación a los cortes.
Al seleccionar una macro en la parte superior del panel, el operador puede visualizar todas las operaciones contenidas en ella.

NOTA

Las macros disponibles para el operador pueden gestionarse en los parámetros del usuario.
En función de ello, pueden mostrarse elementos diferentes.

Botones

Aplicar operación
Permite ejecutar la operación seleccionada.

Operaciones individuales

Algunas operaciones pueden aplicarse pulsando la flecha verde que aparece a la derecha de cada elemento de la lista.

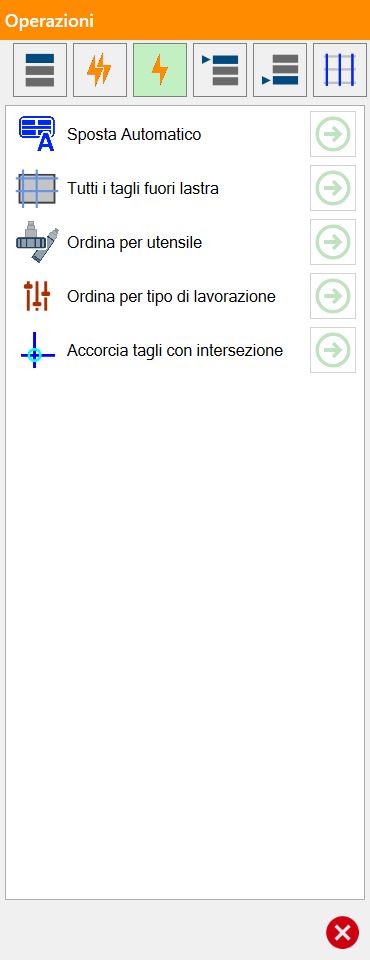

Operaciones individuales disponibles

	Mover automáticamente Aplica la función de manipulación automática de la losa.
	Todos los cortes fuera de la losa Permite al operador prolongar simultáneamente todos los cortes con disco hasta el borde de la losa.
	Ordenar por herramienta Modifica el orden de los cortes agrupando todos los que pueden ejecutarse con la misma herramienta.
	Ordenar por tipo de mecanizado Modifica el orden de los cortes agrupando todos los que requieren el mismo mecanizado.
	Acortar cortes con intersección Permite acortar los cortes que se intersectan entre sí para evitar dañar el interior de una pieza.

Todos los cortes fuera de la losa

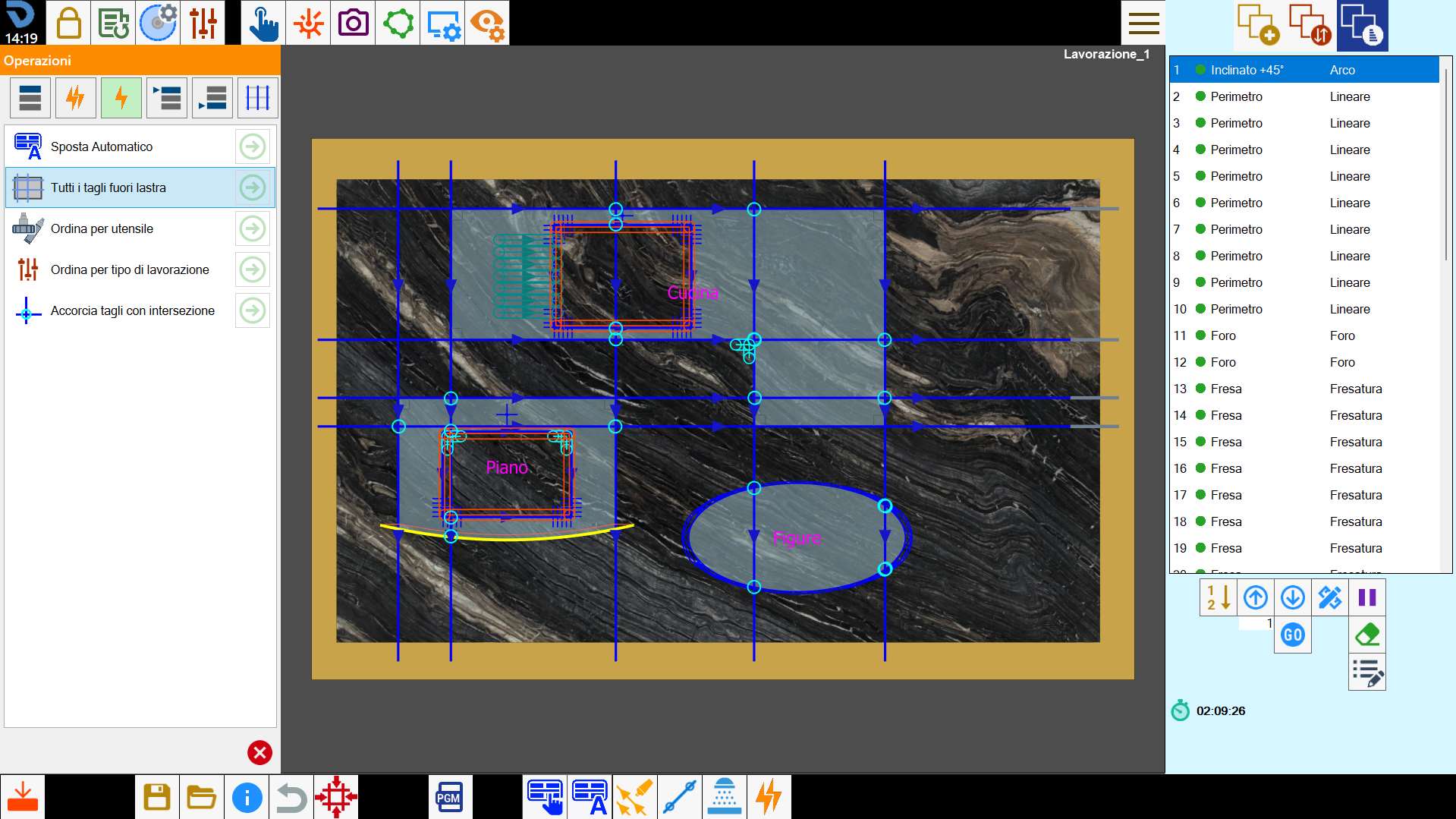

A continuación se muestra un ejemplo de este mecanizado antes de aplicarlo:

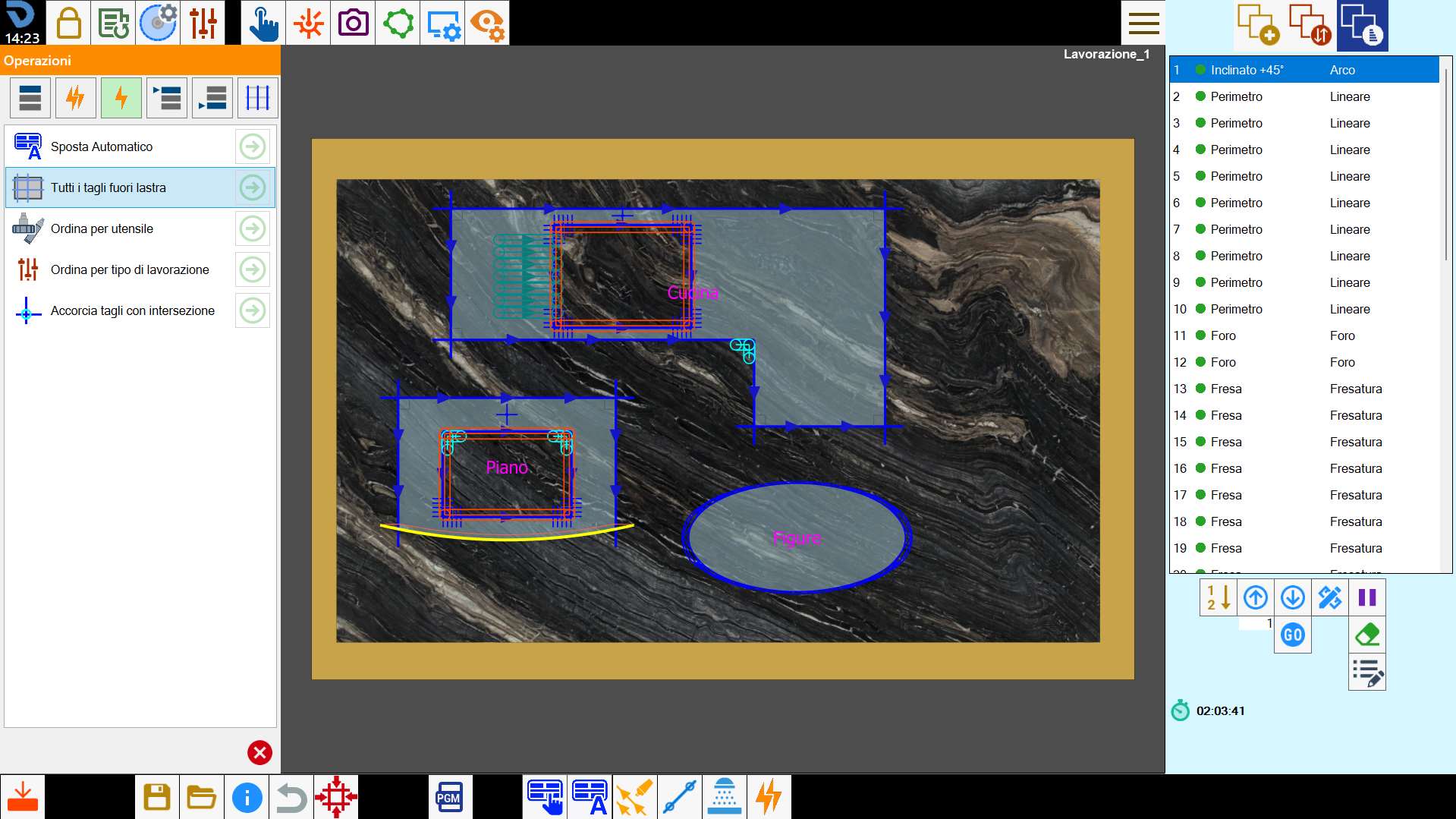

Y el resultado obtenido después de aplicarlo:

Acortar cortes con intersección

Esta operación permite al operador acortar los cortes que se intersectan entre sí para evitar dañar el interior de una pieza.

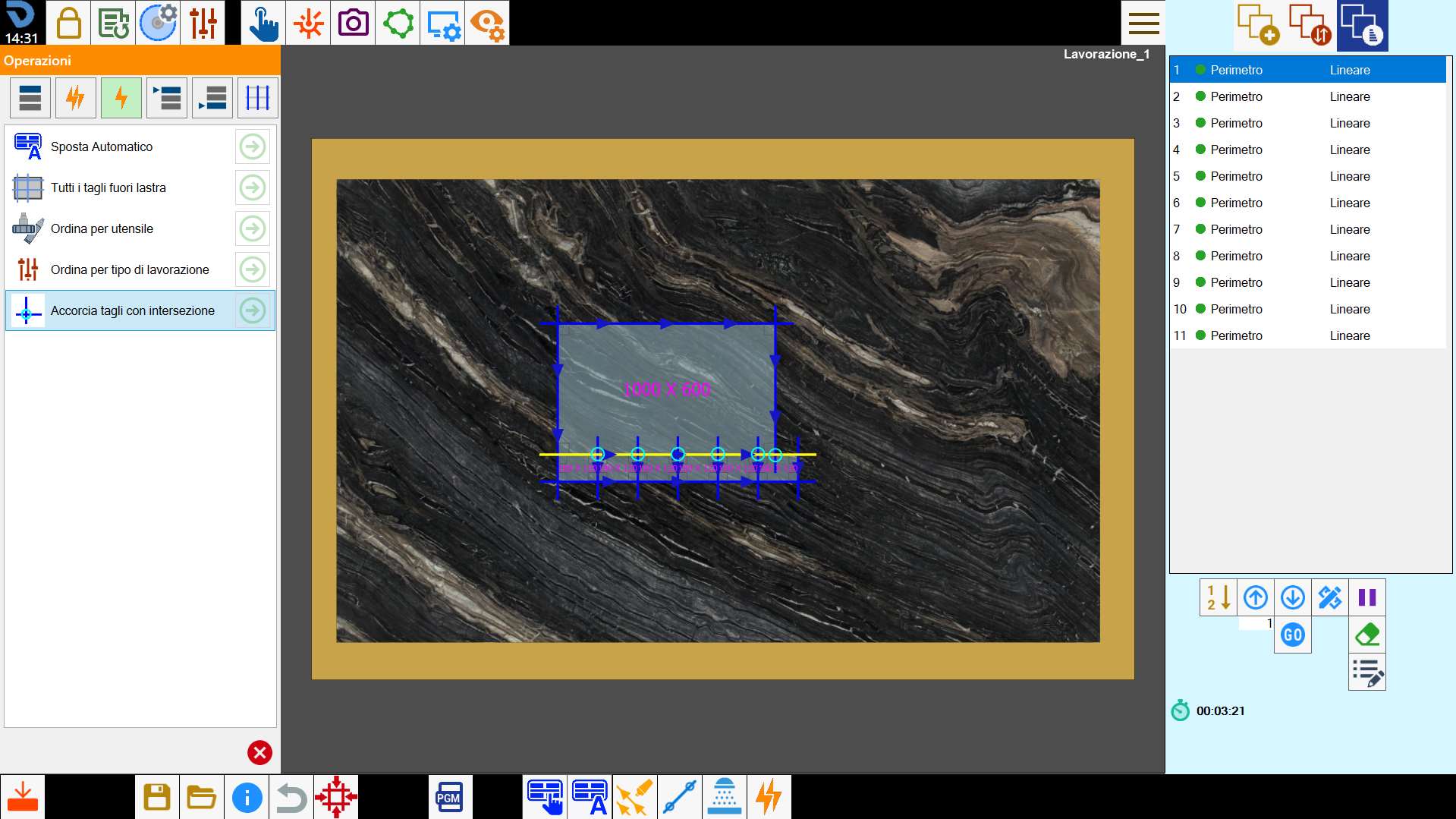

En la siguiente imagen de ejemplo hay 6 intersecciones entre los cortes de las piezas, indicadas en el área de trabajo mediante pequeños círculos de color azul claro:

La aplicación de esta operación acorta los cortes para evitar posibles intersecciones.

Operaciones individuales disponibles (Opcional)

La disponibilidad de algunas operaciones individuales puede configurarse en función de los siguientes opcionales.

Descargar pieza

Con la función Descargar pieza habilitada, estarán disponibles algunas operaciones individuales específicas:

	Descargar piezas
	Descargar todas las piezas con repetición
	Descargar filigrana con repetición

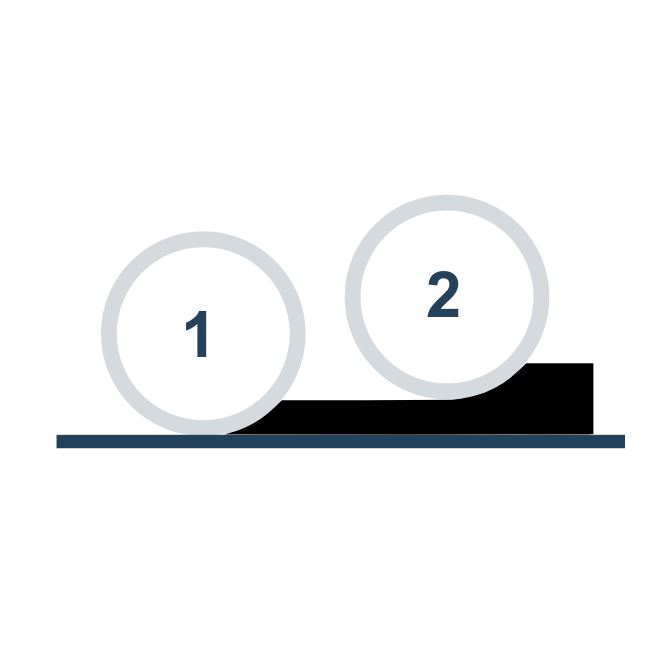

Doble disco

Con la función Doble disco habilitada, estarán disponibles algunas operaciones individuales específicas:

	Alargar para doble disco
	Verificar para doble disco

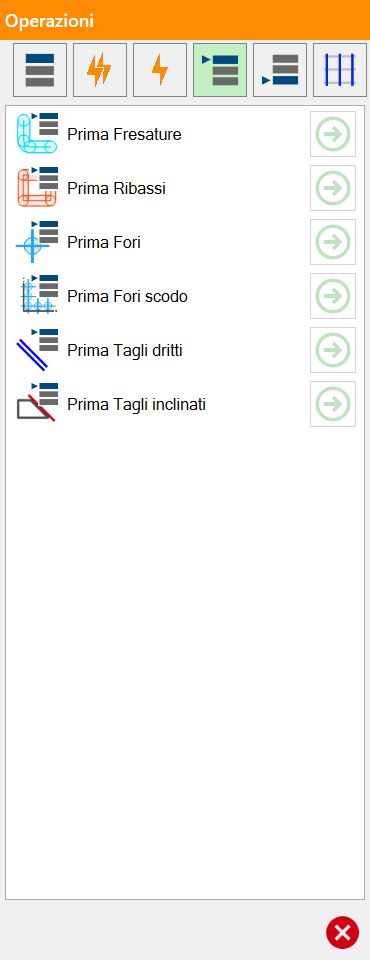

Ordenar mecanizados al principio

El operador puede cambiar el orden de ejecución de los mecanizados y colocar en primer lugar uno de los mecanizados que aparecen en esta ventana.

NOTA

Los tipos de mecanizado mostrados en esta lista corresponden a los asociados a los cortes presentes en el área de trabajo.
En función de ello, pueden mostrarse elementos diferentes.

Ordenar mecanizados al final

El operador puede cambiar el orden de ejecución de los mecanizados y colocar al final uno de los mecanizados que aparecen en esta ventana.

NOTA

Los tipos de mecanizado mostrados en esta lista corresponden a los asociados a los cortes presentes en el área de trabajo.
En función de ello, pueden mostrarse elementos diferentes.

Ordenación según los cortes

Estas operaciones permiten cambiar el orden de los cortes de la lista según determinados criterios que dependen de su disposición en el área de trabajo.

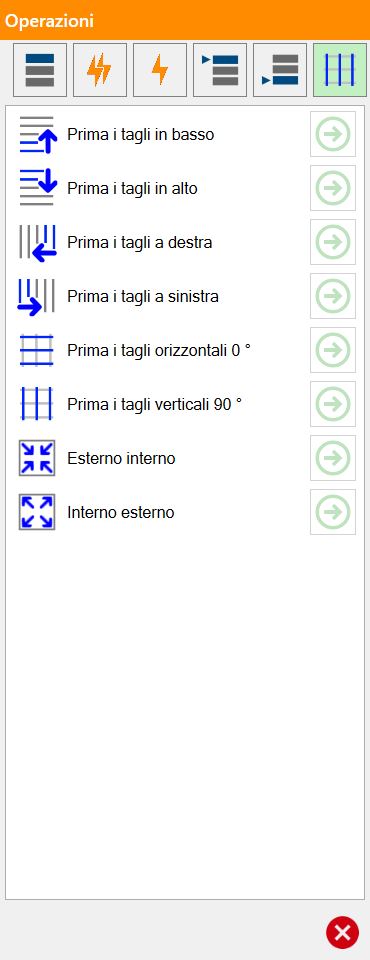

Operaciones de ordenación según los cortes

	Primero los cortes inferiores Ordena los cortes ejecutando primero los que se encuentran abajo y continuando hacia arriba.
	Primero los cortes superiores Ordena los cortes ejecutando primero los que se encuentran arriba y continuando hacia abajo.
	Primero los cortes de la derecha Ordena los cortes ejecutando primero los que se encuentran a la derecha y continuando hacia la izquierda.
	Primero los cortes de la izquierda Ordena los cortes ejecutando primero los que se encuentran a la izquierda y continuando hacia la derecha.
	Primero los cortes horizontales 0_ Ordena los cortes ejecutando primero los horizontales.
	Primero los cortes verticales 90_ Ordena los cortes ejecutando primero los horizontales.
	Primero los cortes con dirección Ordena los cortes dando prioridad a los que tienen un valor de roto-traslación mayor.
	Exterior-interior Ordena los cortes ejecutando primero los más exteriores y avanzando progresivamente hacia el interior.
	Interior-exterior Ordena los cortes ejecutando primero los más interiores y avanzando progresivamente hacia el exterior.

NOTA

Para estas ordenaciones se considera el punto inicial de los cortes.
