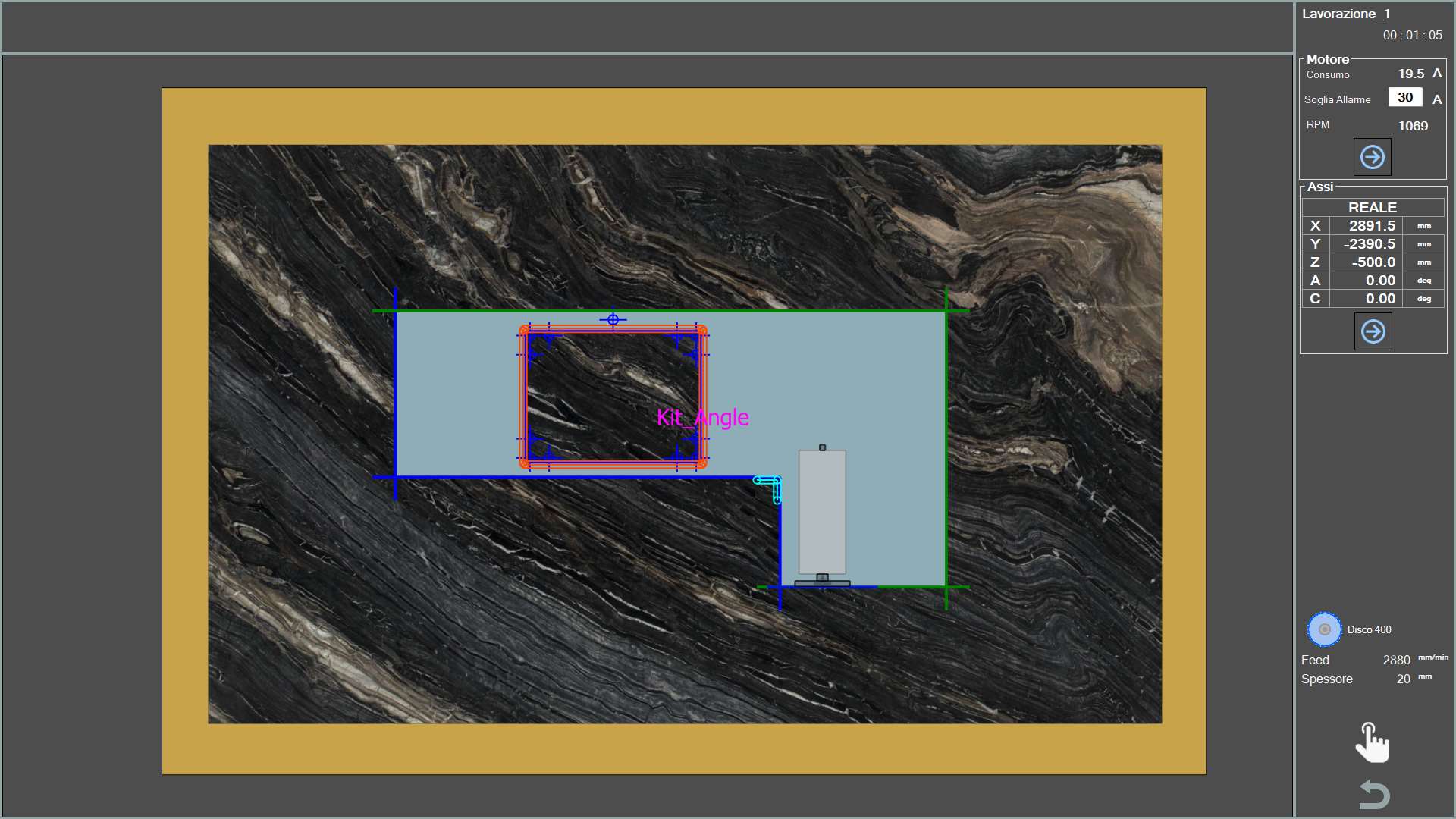

En la sección central de la pantalla se muestra en tiempo real el movimiento de la máquina sobre el área de trabajo. Los cortes de la pieza que ya se han ejecutado se muestran en verde, mientras que los que aún deben realizarse mantienen su color original.
Nombre del mecanizado y tiempo empleado Se muestran el nombre del programa en ejecución y el tiempo que la máquina está empleando para ejecutarlo.
En esta sección pueden visualizarse algunas informaciones relativas a los motores de la máquina.
Motor
Motor del husillo principal.
Motor externo
Motor de Tool Plus, si está presente.
Es posible cambiar de panel informativo mediante los botones inferiores.
Panel informativo anterior/siguiente Estos botones permiten al operador cambiar la categoría de información visualizada.
Para cada motor se muestra:
Consumo
Indica la corriente absorbida por el motor.
Umbral de alarma
Indica el umbral de amperios a partir del cual se activa la alarma y se bloquea la rotación del motor. Se recomienda configurar el valor en función de la herramienta montada y del mecanizado que se está ejecutando.
RPM
Indica el número de revoluciones del motor por minuto. Si el sentido de rotación es horario, el valor es positivo. Si el sentido es antihorario, el signo es negativo.

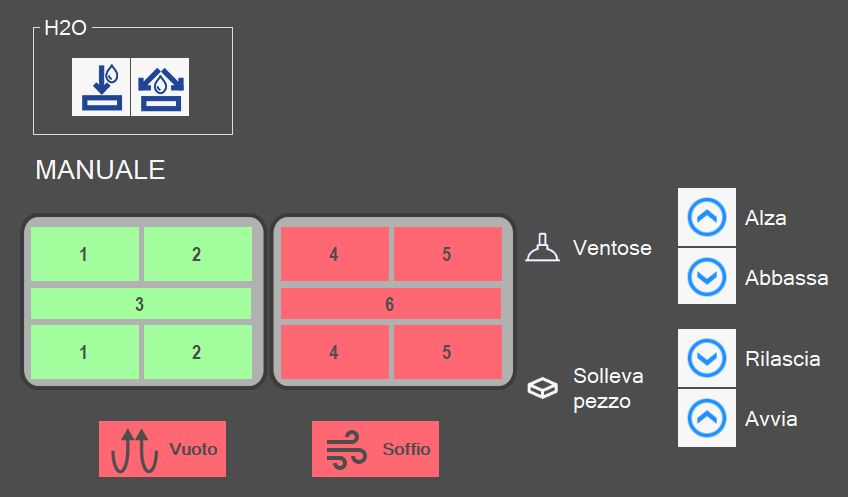

Encendido / Apagado del agua interna Al pulsar este botón se activa el agua desde el interior de la herramienta. El indicador situado encima del botón cambia de color: Verde = Encendida; Rojo = Apagada.
Encendido / Apagado del agua Al pulsar este botón se activa el agua del conducto principal. El indicador situado encima del botón cambia de color: Verde = Encendida; Rojo = Apagada.

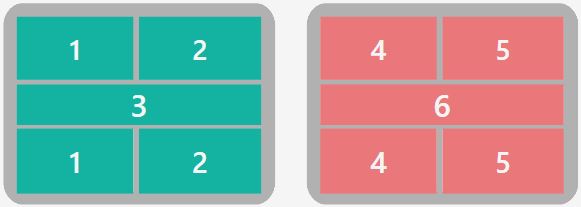

Activación / desactivación de ventosas La pantalla muestra el grupo de ventosas visto desde arriba en las distintas zonas en las que está dividido. Al pulsar la zona correspondiente, cambia su estado. Si está en verde, indica que la zona está preparada para realizar el vacío. Si está en rojo, indica que la zona está preparada para el soplado.
VENTOSAS: SUBIR - Aparcamiento de ventosas Al pulsar el botón, las ventosas se retraen para llevarlas a la zona de reposo/aparcamiento.
VENTOSAS: BAJAR - Preparar ventosas Al pulsar el botón, las ventosas descienden desde la zona de aparcamiento hasta el final de carrera. Es importante que las ventosas dispongan del espacio necesario para salir completamente.
ELEVAR PIEZA: LIBERAR - Descarga de la pieza Al pulsar el botón, el eje Z baja hasta que el material entra en contacto con la superficie de trabajo, se apaga la bomba de vacío y se activa el soplado de todas las ventosas para desprender la pieza. Tras esperar un tiempo de espera, el eje se eleva hasta la cota de seguridad.
ELEVAR PIEZA: INICIAR - Elevación de la pieza Con este mando, las ventosas se ponen en contacto con el material, se activa la bomba de vacío en las zonas marcadas en verde y el soplado en las zonas marcadas en rojo y, cuando el vacuostato indica que se ha generado el vacío, el eje se eleva hasta la posición establecida para los movimientos.
¡ATENCIÓN!
Preste atención a las ventosas activas y utilice la mayor superficie posible para elevar la pieza.
SOPLADO - Mando de soplado El botón activa o desactiva el soplado de las ventosas que no están configuradas para el vacío. El indicador muestra si el soplado está activado (verde) o desactivado (rojo).
VACÍO - Mando de la bomba de vacío Este botón enciende y apaga la bomba de vacío. El indicador muestra si la bomba está encendida (verde) o apagada (rojo).
