DOC3.4 PARÁMETROS DE MECANIZADO DE LA LOSA

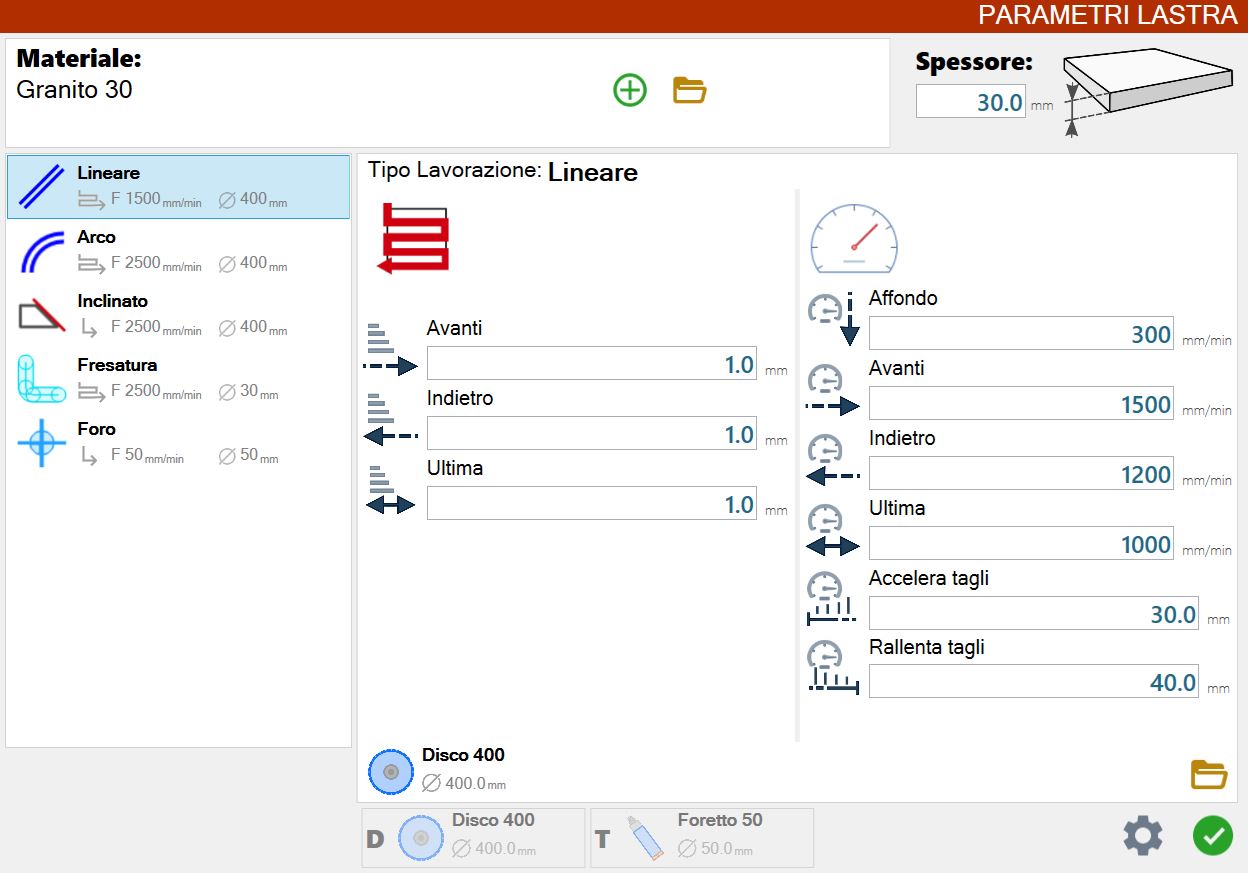

Al abrir el panel «Parámetros de losa» se mostrará la pantalla de parámetros de mecanizado que permite al operador gestionar los datos relativos al mecanizado.
Los datos de mecanizado pueden configurarse y modificarse mediante el panel de parámetros.

Gestión del material seleccionado

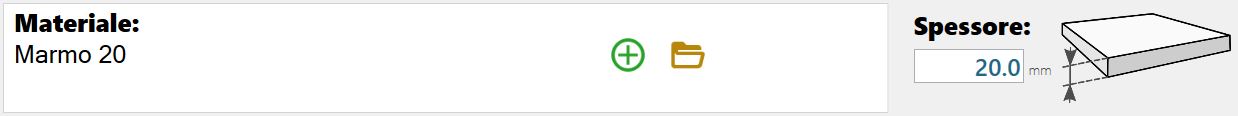

En la parte superior del panel «parámetros de mecanizado de la losa» hay algunos elementos que permiten gestionar los materiales:

A continuación se describen los elementos que componen esta sección de los parámetros de mecanizado de la losa

	Material seleccionado Se muestra el nombre del material seleccionado actualmente.
	Botón crear nuevo material Al pulsar este botón se abre una ventana que permite crear un nuevo material. A continuación se muestra la ventana correspondiente.
	Botón acceder al panel Gestión de materiales Al pulsar este botón se abre una ventana que permite gestionar los materiales disponibles. A continuación se muestra la ventana correspondiente.

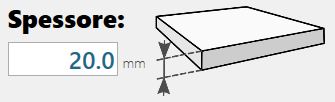

	Espesor del material seleccionado El valor de este campo muestra el espesor del material seleccionado. Este valor es esencial para todos los cálculos realizados por el programa.

Añadir un nuevo material

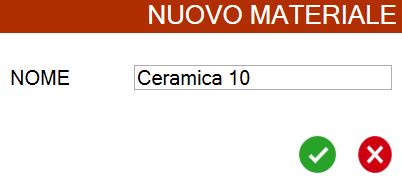

Esta pequeña ventana gráfica permite componer el nombre de un nuevo material:

Si se confirma la creación del nuevo material, este se seleccionará automáticamente.
Los parámetros y el espesor del material se actualizarán en consecuencia.

Abrir el panel de gestión de materiales

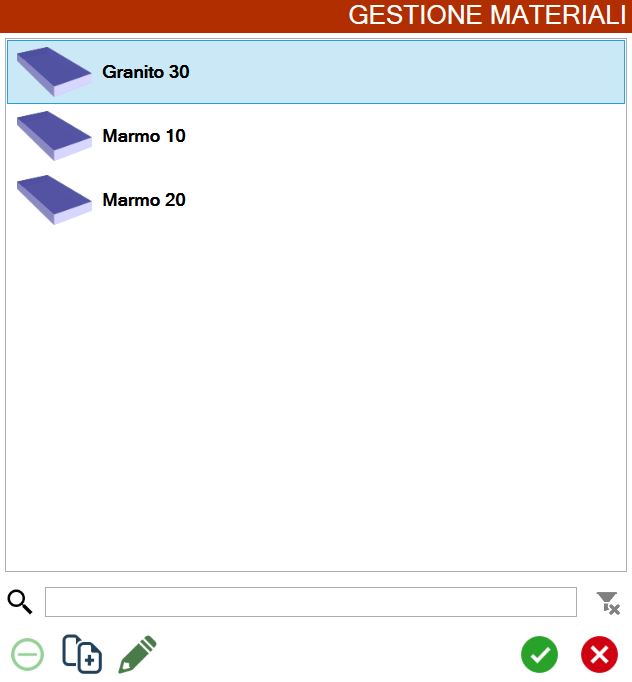

Desde este panel es posible gestionar los materiales:

	Barra de búsqueda Mediante la barra de texto situada inmediatamente a la derecha de este icono es posible aplicar filtros de búsqueda basados en el nombre de los materiales disponibles.
	Eliminar filtro Este botón solo se activará después de aplicar un filtro y, al pulsarlo, se eliminará el filtro aplicado.
	Eliminar material Este botón permite eliminar un material presente en la lista. Para que un material pueda eliminarse, no debe ser el material seleccionado actualmente (esto puede verse y aparece resaltado en la primera imagen de esta sección). Una ventana emergente adicional de confirmación permite eliminar el material.
	Duplicar material Este botón permite duplicar el material seleccionado en la lista y sus parámetros correspondientes.
	Modificar material Este botón permite modificar los parámetros del material seleccionado en la lista.

Selección del tipo de mecanizado

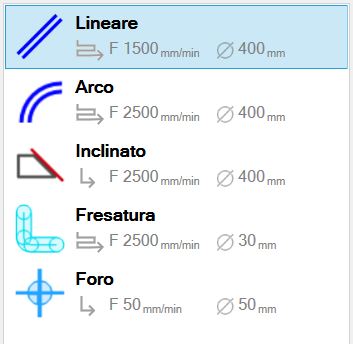

La selección del tipo de mecanizado determina el contenido de la ventana de gestión de parámetros.

Para cada tipo de mecanizado, en la vista previa correspondiente se muestran el modo de incremento elegido, la velocidad de corte hacia delante (de penetración / entrada en el caso del tipo de mecanizado Agujero) y el diámetro de la herramienta.

Tipo de pasadas

	Pasada completa La Pasada completa prevé la ejecución de todo el mecanizado en una única pasada. Por tanto, la herramienta entra desde el principio en todo el material y realiza el mecanizado.
	Pasada por pasos / en espiral Estas pasadas no penetran de inmediato hasta el fondo del material, sino gradualmente. Esto implica ejecutar el mecanizado varias veces a distintas alturas, hasta alcanzar la cota del banco (final del material) o la altura establecida.

Tipos de mecanizado

Lineal

Pasada completa

Pasada por pasos

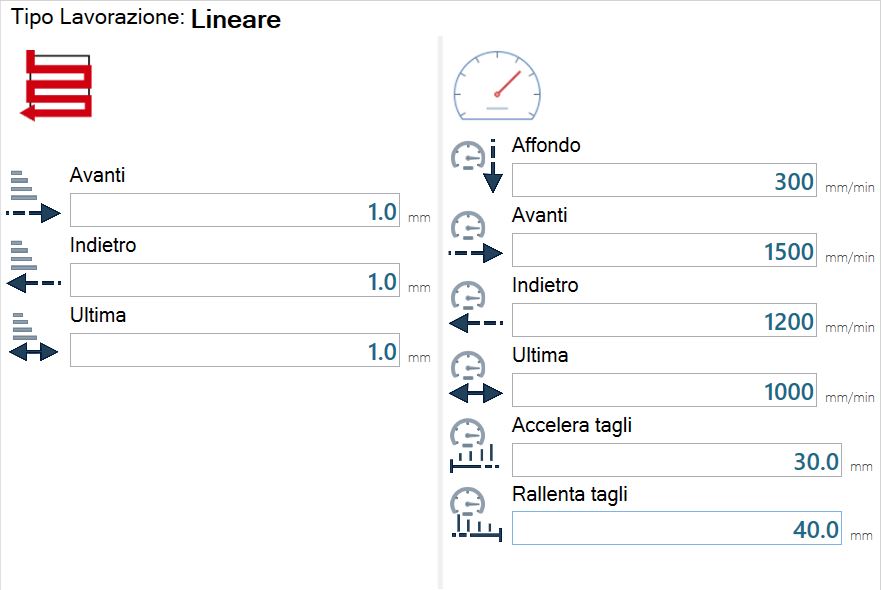

Descripción de parámetros de incrementos

	Hacia delante Indica la profundidad de corte en el material cuando la máquina corta en el sentido de rotación del disco.
	Hacia atrás Indica la profundidad de corte en el material durante la fase de corte en la dirección opuesta al sentido de la herramienta.
	Última Indica la profundidad de corte que debe tener la última pasada de la herramienta sobre el material. Este corte se realiza siempre en dirección opuesta al movimiento del disco.

Descripción de parámetros de velocidad

	Penetración Determina la velocidad durante la fase de penetración de la herramienta en el material. Esta medida se expresa en milímetros por minuto.
	Hacia delante Indica la velocidad deseada para la fase de corte de ida. Esta medida se expresa en milímetros por minuto.
	Hacia atrás Indica la velocidad deseada para la fase de corte de retorno. Esta medida se expresa en milímetros por minuto.
	Última Indica la velocidad que debe mantener la máquina durante el corte de la última pasada. Esta medida se expresa en milímetros por minuto.
	Acelerar cortes Si este parámetro se establece con un valor superior a cero, la velocidad de rotación del disco aumentará progresivamente desde el inicio del corte hasta la distancia deseada. A continuación, el resto del corte se realizará a pleno régimen.
	Ralentizar cortes Si este parámetro se establece con un valor superior a cero, la velocidad de rotación del disco disminuirá progresivamente a partir de la distancia establecida respecto al final del corte, hasta terminar el corte.

NOTA

En cuanto a los incrementos y las velocidades, los parámetros «Hacia atrás» y «Última» pueden estar presentes o no, o puede estar presente solo uno de los dos.
Normalmente estas opciones se configuran durante la instalación del programa y se deciden en función del mecanizado del cliente.
Es posible cambiar estas opciones si se prefiere trabajar de otra forma, poniéndose en contacto con la Asistencia Donatoni.

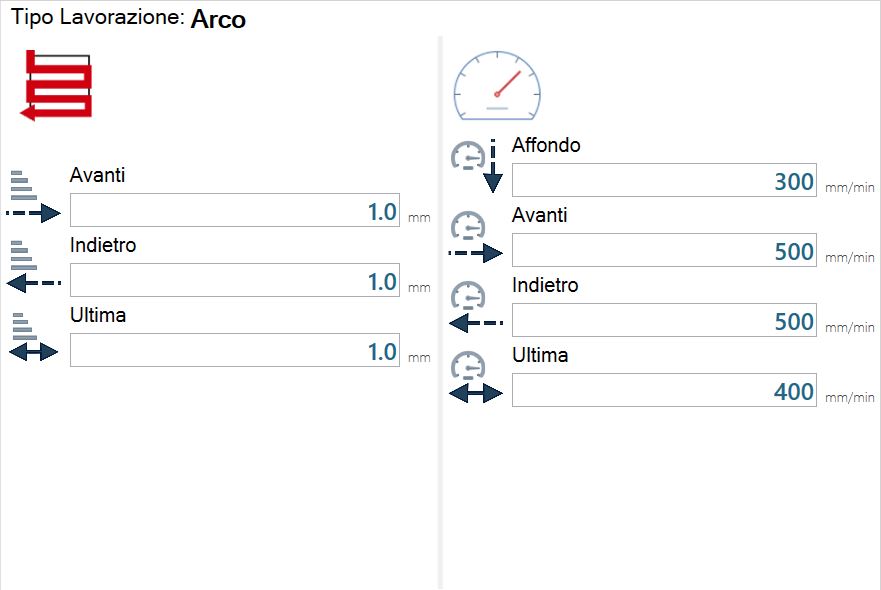

Arco

Pasada por pasos

Inclinado

Pasada completa

Pasada por pasos

Descripción de parámetros de incrementos

Corte con palpado (activado / desactivado)
Si está activado, antes de ejecutar el corte inclinado realiza dos mediciones con el palpador de losa en los extremos del corte deseado y calcula la media obtenida.
Este valor se utilizará durante el mecanizado del corte inclinado.

Fresado

Pasada completa

Pasada por pasos y pasada en espiral

Agujero

Pasada completa

Pasada por pasos

Ejecución del mecanizado con pasada por pasos:

La máquina se aproximará al material a la velocidad máxima hasta alcanzar la distancia del material especificada en el parámetro APROXIMACIÓN.
El número de pasos se calculará como:
- Espesor del material dividido por el espesor de los pasos
  - eventualmente redondeado al alza
La máquina comenzará a moverse a la velocidad de mecanizado.
- Si el valor del parámetro PASO ENTRADA está configurado (distinto y mayor que cero), la máquina trabajará a la velocidad establecida en el segundo campo ENTRADA hasta alcanzar la distancia definida en el campo PASO ENTRADA
La máquina ejecutará los pasos calculados en el segundo punto a la velocidad Paso
Después de cada paso (incluido el primero), la máquina volverá a la cota del material a velocidad máxima y, a continuación, volverá a máxima velocidad hasta poca distancia antes del inicio del paso siguiente.
Si el parámetro PASO SALIDA está configurado (distinto y mayor que cero), la máquina trabajará a la velocidad definida en el segundo campo PASO hasta alcanzar la distancia definida en el primer campo SALIDA
- El resto del paso se ejecutará a velocidad SALIDA

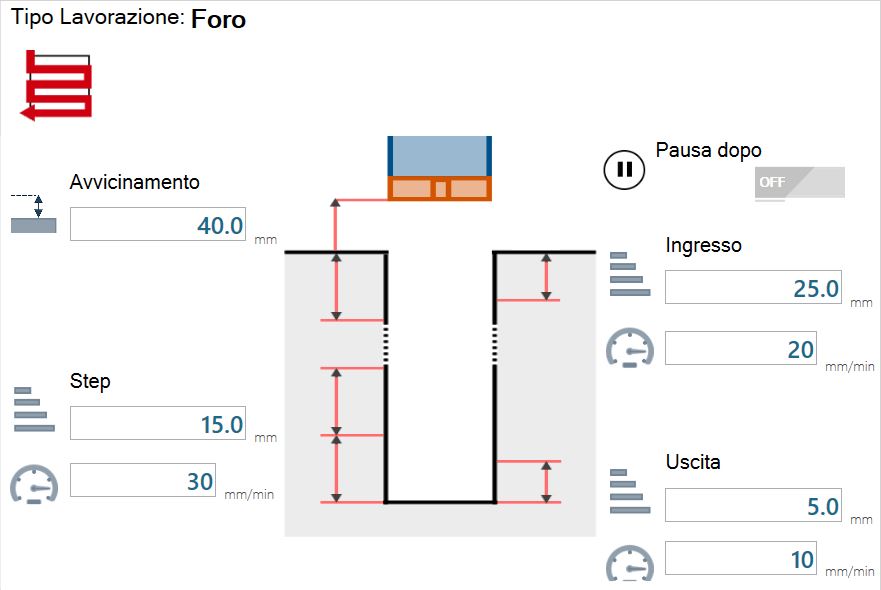

Descripción de parámetros de Agujero con pasada por pasos

	Cota de aproximación La máquina se acercará al material a la velocidad máxima hasta alcanzar la distancia respecto al material establecida en este parámetro. A partir de ese momento, la broca hueca comenzará a moverse a la velocidad de mecanizado.
	Paso Estos parámetros definen el espesor de los pasos de trabajo y la velocidad de mecanizado. Además, el número de pasos de trabajo se calcula en función del espesor de los pasos y del espesor del material. Por ejemplo, si para un material de 20 mm de espesor el usuario establece el parámetro en 3 mm, el agujero se realizará en 7 pasos.
	Entrada Si este valor se establece distinto de 0, se definirá un intervalo a partir del primer paso y, eventualmente, para los pasos siguientes, durante el cual la máquina trabajará a una velocidad distinta de la definida en «PASO»
	Salida Si este valor se establece distinto de 0, se definirá un intervalo a partir del último paso y, eventualmente, para los pasos anteriores, durante el cual la máquina trabajará a una velocidad distinta de la definida en «PASO»
	Pausa después Si este parámetro está activado, la máquina realizará una pausa después de cada ejecución de un agujero para permitir al operador comprobar si quedan residuos de material bloqueados dentro de la herramienta. El operador deberá volver a pulsar el botón START para permitir que el programa continúe.

Cambio de parámetros de corte

Es posible modificar los parámetros ilustrados anteriormente para el disco, la fresa y la broca hueca, si el usuario está autorizado a utilizarlos.

Para decidir de qué herramienta se modifican los parámetros, es necesario seleccionar una mediante el botón visible en la parte derecha del panel «Seleccionar herramienta».

Cambiar parámetros de corte
Permite acceder a la pantalla de cambio de los parámetros de corte de la herramienta seleccionada.

Al pulsar este botón se mostrará una ventana que contendrá una configuración de parámetros guardada para cada material disponible. Los resultados también dependen del tipo de mecanizado seleccionado.

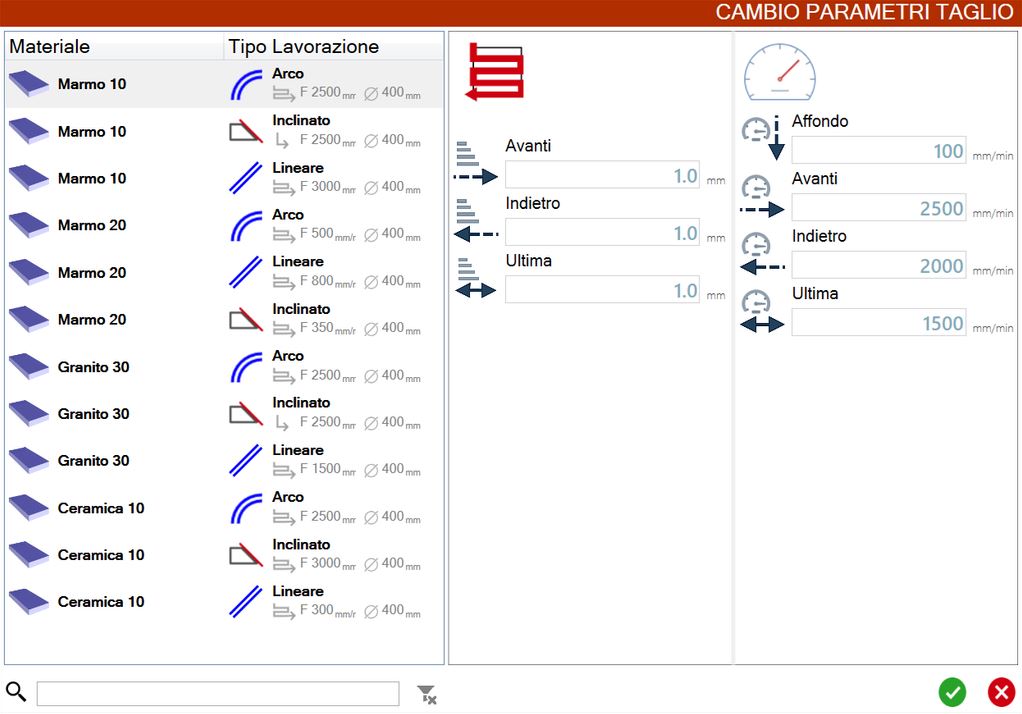

Se abrirá una ventana «Cambio de parámetros de corte» similar a la siguiente imagen de ejemplo:

En la parte inferior izquierda del panel «Cambio de parámetros de corte» hay una barra de texto inicialmente vacía que permite aplicar un filtro de búsqueda.
El botón situado a la derecha de la barra solo se activa cuando hay texto en la barra y, por tanto, hay aplicado un filtro de búsqueda. Al pulsarlo se elimina el filtro y se vacía la barra de texto.

Barra inferior

La barra inferior del panel Parámetros de losa presenta un aspecto similar a este:

Esta barra está formada por los siguientes elementos:

	Vista previa del disco Se muestra la herramienta de disco montada actualmente en la máquina.
	Vista previa de fresa/agujero Se muestra la herramienta fresa o broca hueca montada actualmente en la máquina.
	Panel de herramientas Al pulsar este botón se accede directamente al Panel de herramientas.
