DOC3.1.3.3 DYNAMIC TAGS

Cette fonction permet d’attribuer des paramètres de configuration aux Layers des fichiers DXF.

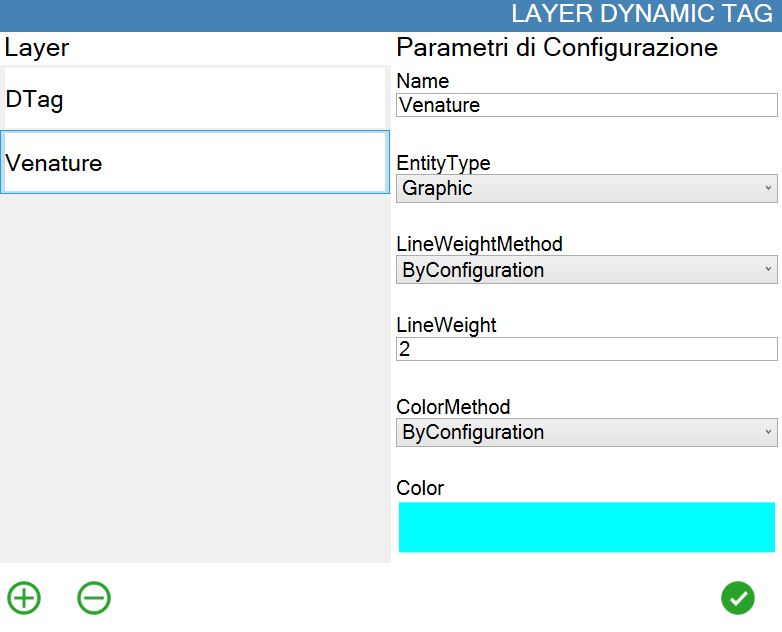

Paramètres

Les paramètres sont :

Name	Permet de définir et d’identifier le nom du Layer.
Entity Type	Définit le type d’entités qui seront affichées.
LineWeightMethod	Permet de choisir le mode utilisé pour déterminer l’épaisseur des lignes.
LineWeight	Permet de définir l’épaisseur des lignes appartenant au Layer. Cette épaisseur est appliquée si LineWeightMethod est défini sur le mode « ByConfiguration ». Par défaut, Parametrix utilise une épaisseur de 2mm pour les lignes.
ColorMethod	Permet de choisir le mode utilisé pour déterminer la couleur du Layer.
Color	Permet de définir la couleur des entités appartenant au Layer. Cette couleur est appliquée si ColorMethod est défini sur le mode « ByConfiguration ».

Les boutons suivants permettent d’ajouter ou de supprimer une configuration :

	Créer configuration Permet de créer une configuration de paramètres pour l’importation d’un Layer.
	Supprimer configuration Permet de supprimer une configuration de paramètres pour l’importation d’un Layer.

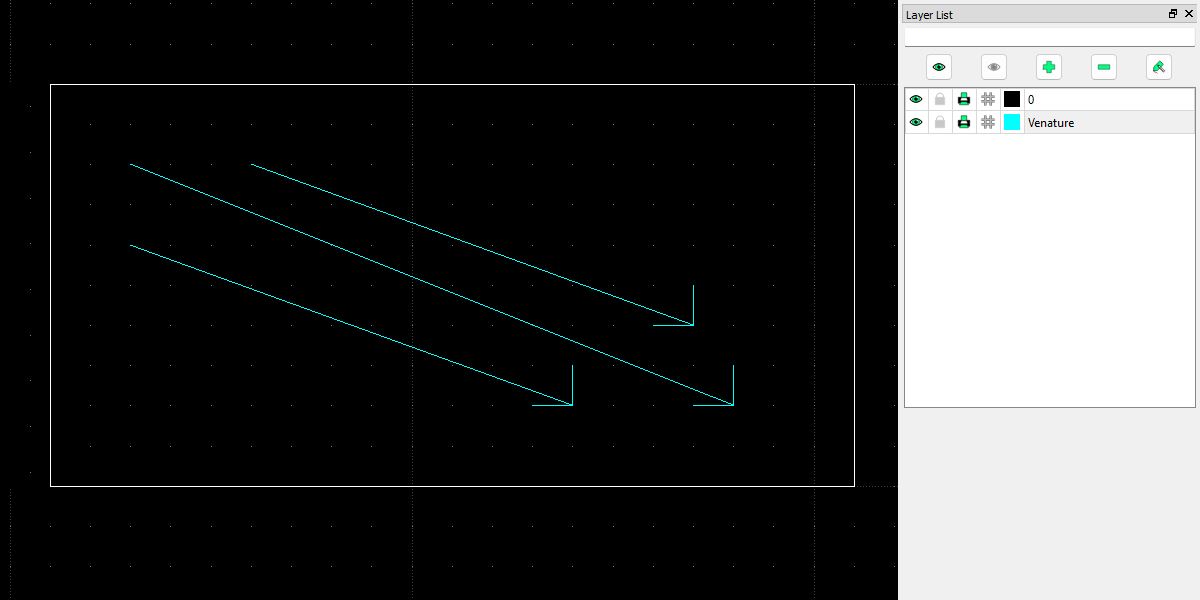

Dans cet exemple, les caractéristiques des éléments dessinés sur le Layer « Venature » doivent être modifiées.

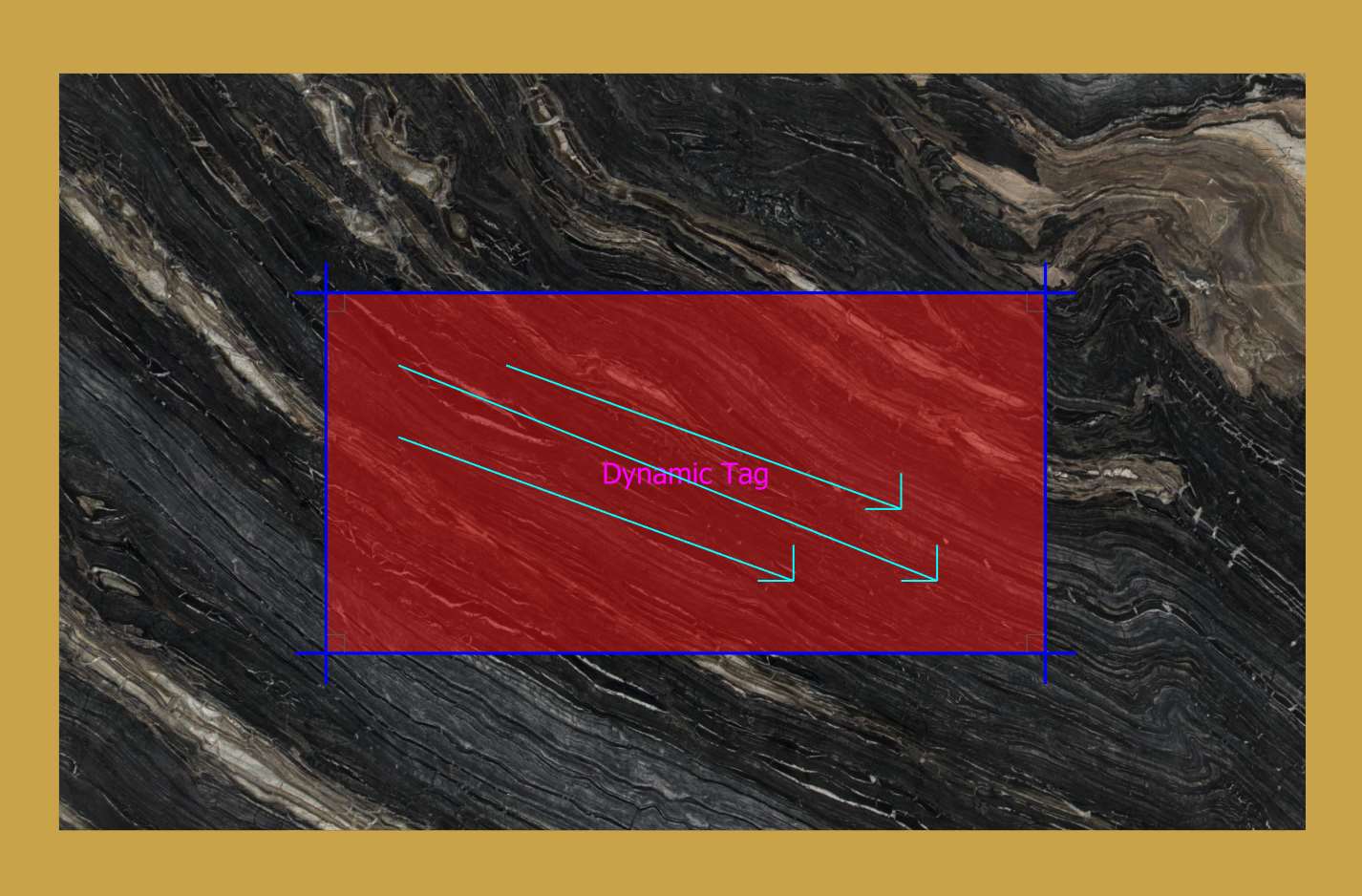

Les entités sont importées conformément aux paramètres définis dans la fenêtre correspondante.
