Cette fonction permet de colorer une ou plusieurs coupes de pièces créées à partir de DXF.
Boutons
 | Changer couleur Layer |
Procédure
Pour associer une couleur aux coupes d’une pièce, il faut :
Créer un Layer dans le logiciel CAD ;

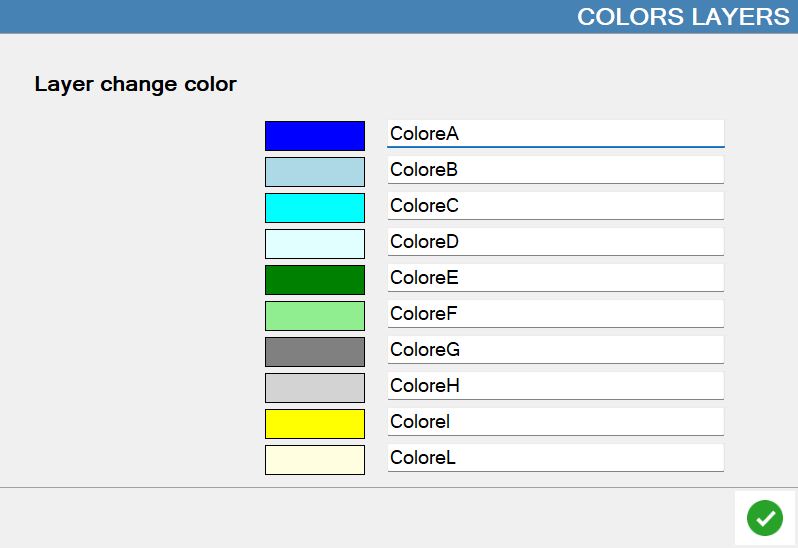

Lui attribuer une couleur dans le panneau prévu à cet effet dans Parametrix ;
Dessiner une ligne (ou une courbe) par-dessus celle représentant la coupe à colorer à l’intérieur du Layer.
Une fois la pièce importée, la coupe au-dessus de laquelle la ligne a été dessinée dans le Color Layer prend la couleur définie dans Parametrix (et non celle définie dans le DXF).
La ligne dessinée par-dessus la coupe à colorer doit être entièrement superposée à la ligne représentant la coupe.
Exemple

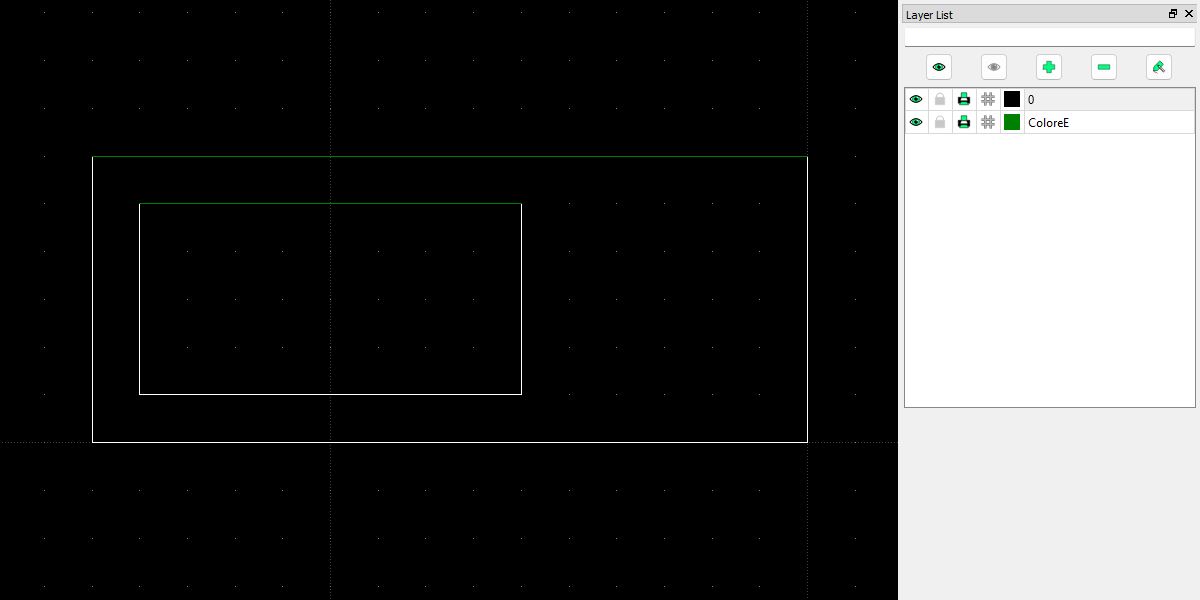

Dans cet exemple, deux coupes de la pièce doivent être colorées. Le Layer « ColoreE » a été créé et des lignes ont été ajoutées par-dessus celles à colorer.

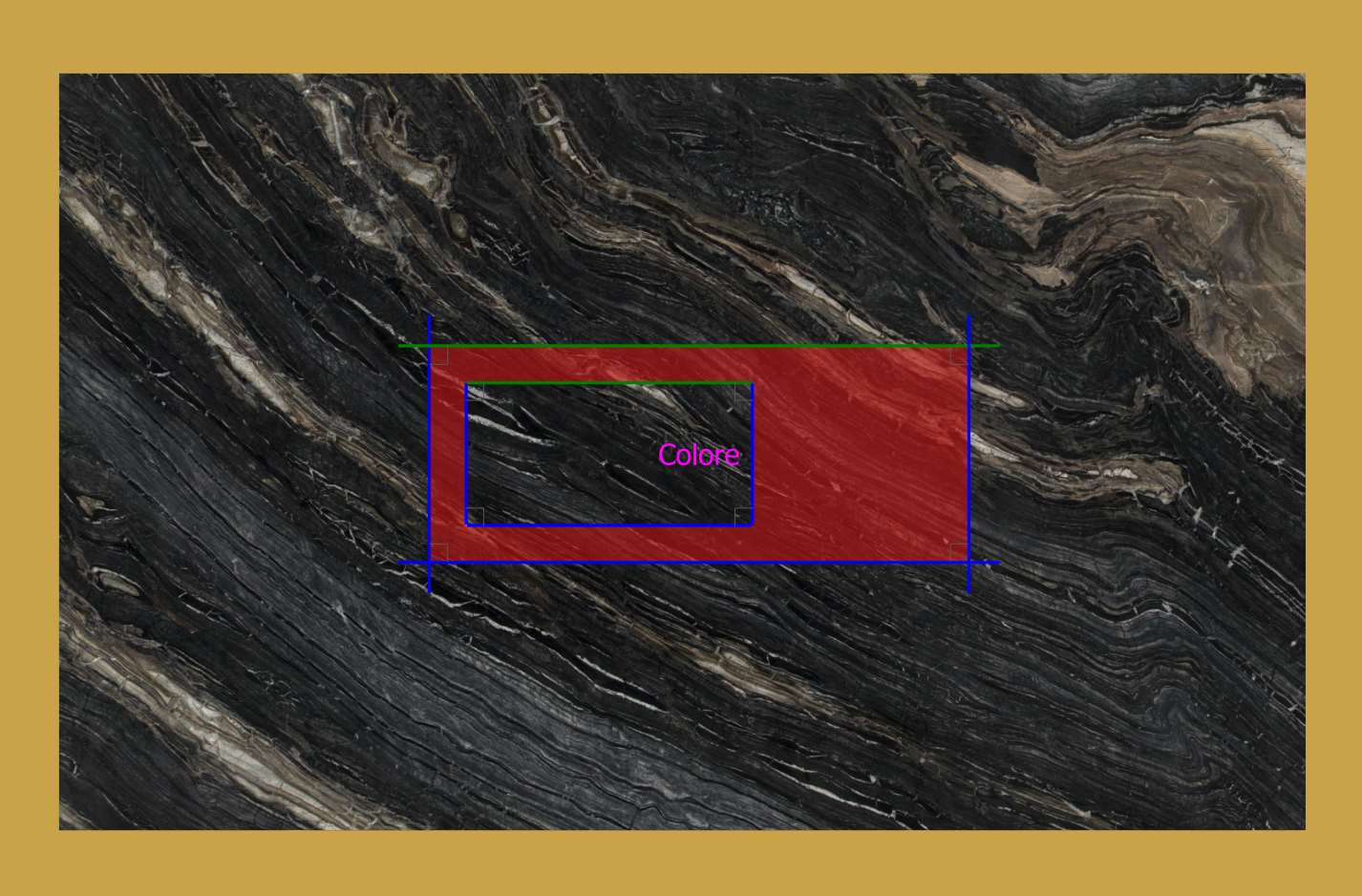

Comme on peut le voir dans la zone de travail de Parametrix, les coupes prennent la couleur associée au Layer du fichier DXF importé.
